5.0 m
Dane elektryczne | Zasilanie
| Prąd sumaryczny maks. | 8 A |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 396 |
| Kolor izolacji | szary |
| Type of Certificate | cURus, CSA |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 6 wires o Wypełniacz rdzeniowy twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 12 wires o Sposób łączenia twisted |
| Bandowanie | Fleece |
| Filler | tak |
| wire arrangement | szaro-różowe, czerwono-niebieskie, zielono-biały, brązowo-zielony, czarny, fioletowy, (, niebieski, brązowo-szary, szaro-biały, brązowo-żółty, żółto-biały, czerwony, rosa, szary, żółty, zielony, biały) |
Mechanical data | Cable
| Cable weigth | 143 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe, Wolne od LABS |
| Outer-diameter (jacket) | 10,4 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | TPE-E |
| Amount wires | 16 |
| Outer diameter insulation | 1,5 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 55 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Material wire insulation (Data) | TPE-E |
| Outer diameter wire insulation (Data) | 1,8 mm |
| Tolerance outer diameter wire insulation (data) | ± 5 % |
| Shore hardness wire insulation (Data) | 55 ± 5 Shore D |
| Ingredient freeness wire insulation (Data) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy |
| Amount wires (Data) | 2 |
| Amount strands wire (Data) | 42 |
| Diameter of single wires (Data) | 0,15 mm |
| Conductor crosssection wire (Data) | 0,75 mm² |
| Material conductor wire (Data) | Skrętka miedziana, goła |
| Wire conductor type (Data) | Klasa skrętki 6 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 300 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4 A |
| Obciążalność prądowa min. żyły (dane) | 12 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Electrical resistance coating wire (Data) | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zginania (instalowanie) | x Outer diameter |
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |
Parametry zacisków

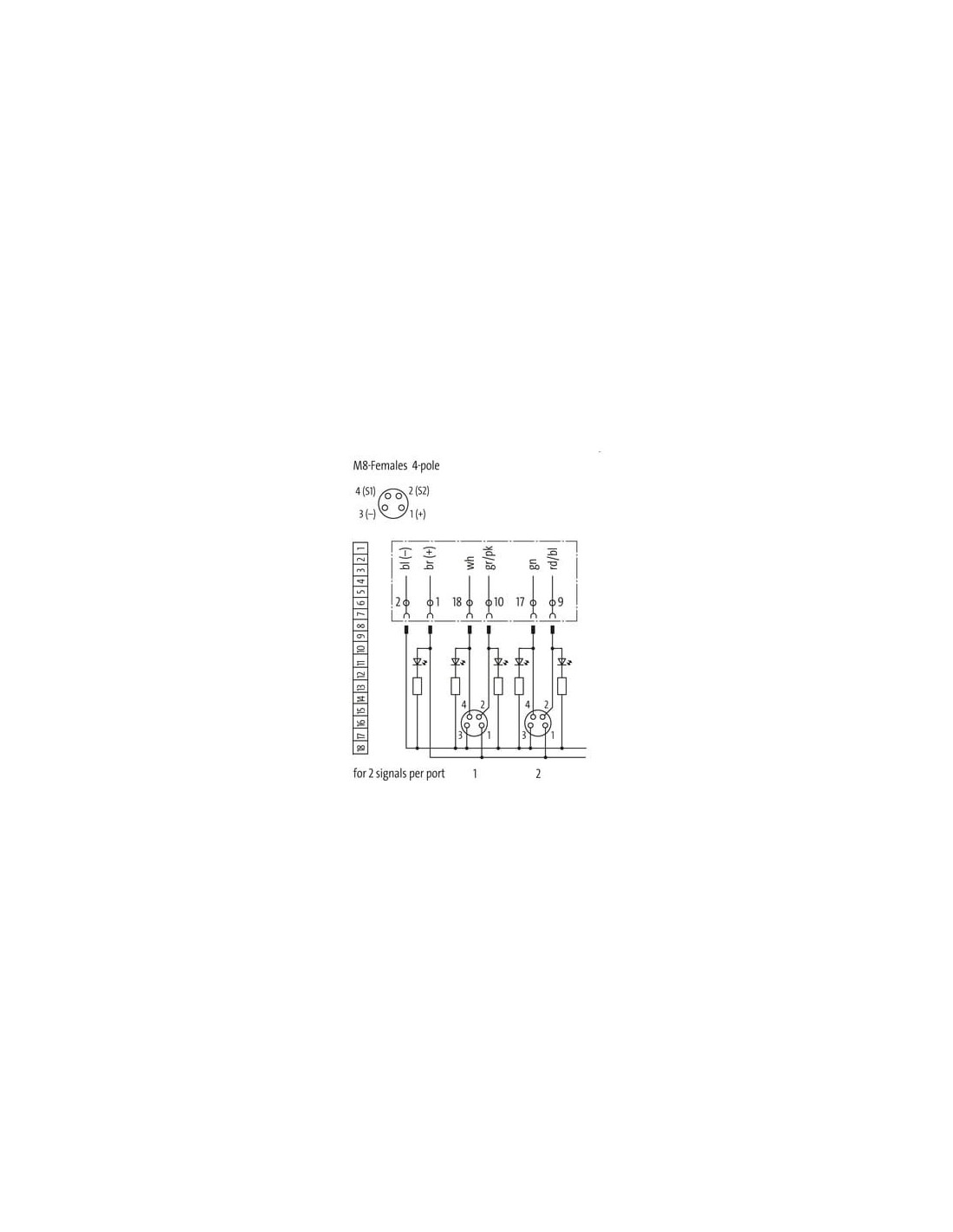

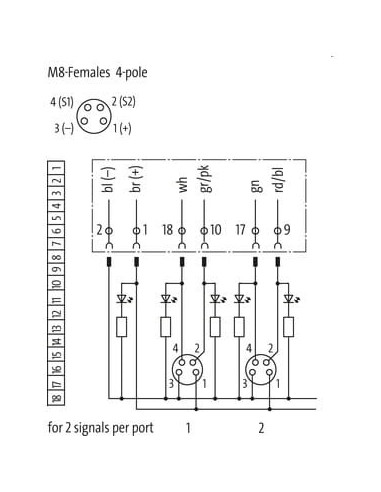

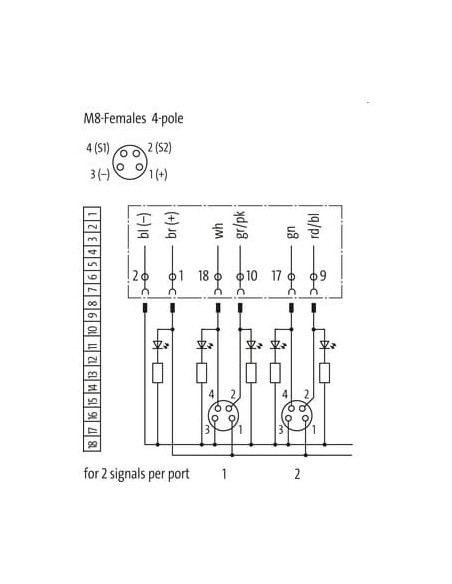

Typ przyłącza 1
| Family construction form | free cable end |
| Liczba biegunów | 10 |
Typ przyłącza 2
| Family construction form | M8 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 4 |
| PIN 1 | + |
| PIN 2 | S 2 |
| PIN 3 | - |
| PIN 4 | S 1 |

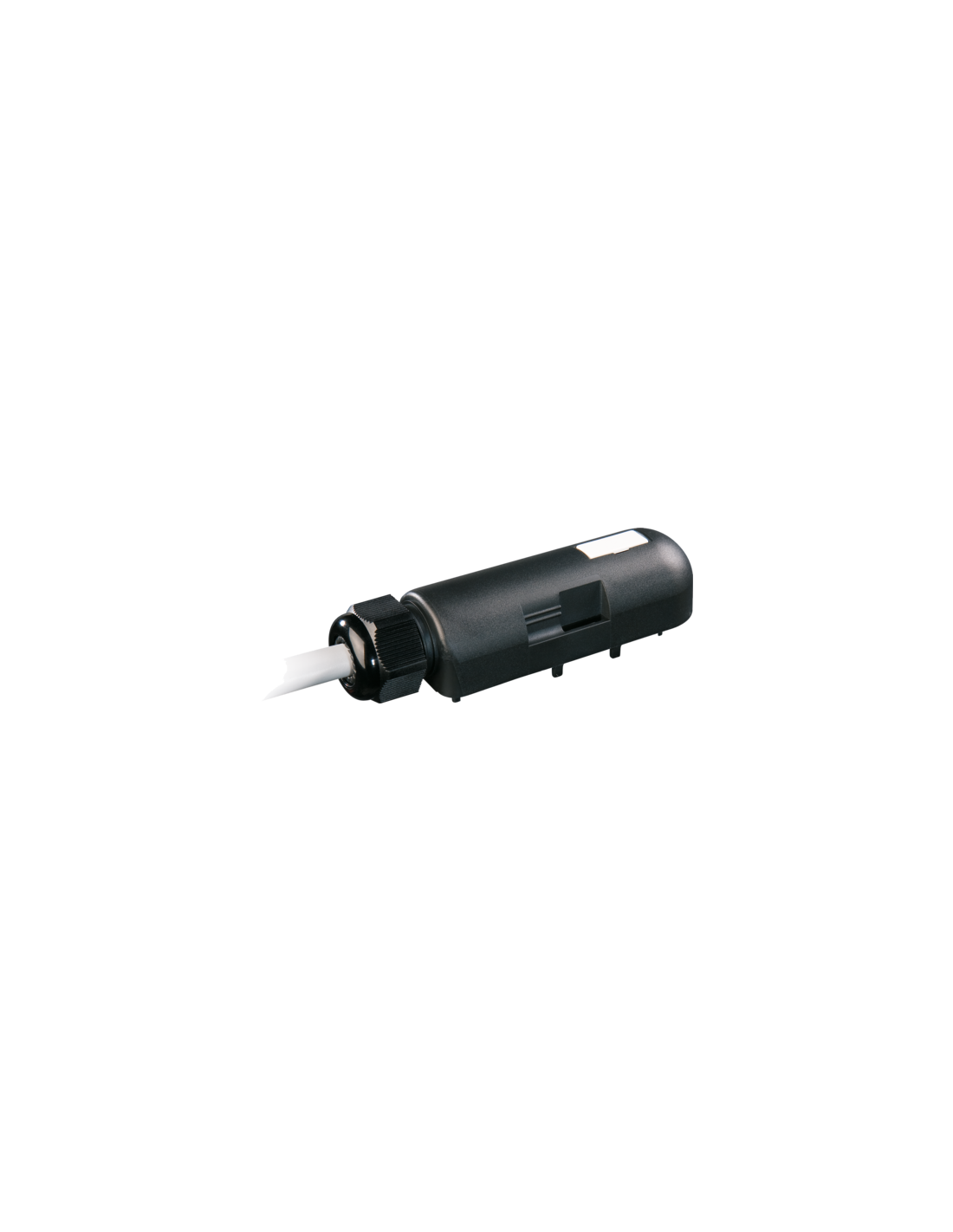

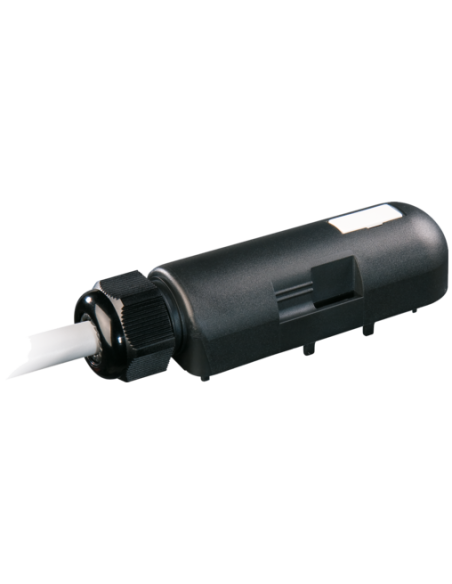

Wstępnie okablowana nasadka do Exact8 8xM8 4-biegunowa – rozwiązanie dla przemysłu automatyki
Wstępnie okablowana nasadka do Exact8 o kodzie produktu 8000-88149-3960500 to specjalistyczny element przeznaczony do szybkiego i niezawodnego łączenia urządzeń w systemach automatyki przemysłowej. Oferuje 8 gniazd M8 4-biegunowych, wykonanych z wysokiej jakości tworzywa sztucznego, co zapewnia trwałość oraz odporność na działanie czynników zewnętrznych.
Kluczowe cechy produktu – nasadka Exact8 8xM8
- 8 gniazd M8, 4-biegunowych – umożliwiają podłączenie wielu urządzeń jednocześnie.
- Solidna obudowa z tworzywa sztucznego odporna na uderzenia, wysokie i niskie temperatury oraz czynniki chemiczne.
- Prąd sumaryczny do 8 A – wydajność odpowiednia do zastosowań przemysłowych.
- Długość przewodu: 5,0 m – elastyczność montażu w trudnodostępnych miejscach.
- Certyfikaty bezpieczeństwa: cURus, CSA – gwarancja spełnienia międzynarodowych norm.
Typowe zastosowania wstępnie okablowanej nasadki Exact8
Nasadka do Exact8 jest niezastąpiona w aplikacjach przemysłowych, szczególnie tam, gdzie wymagana jest szybka i pewna instalacja czujników, siłowników oraz innych urządzeń automatyki. Najczęściej wykorzystywana jest w:
- Liniach produkcyjnych – integracja stanowisk automatyki i robotyki.
- Maszynach pakujących – szybkie podłączanie elementów sterowania.
- Skrzynkach rozdzielczych – uporządkowana i bezpieczna organizacja okablowania.
- Systemach logistycznych – zapewnienie niezawodnych połączeń w środowiskach o dużym zapyleniu i zmiennych temperaturach.
Zalety rozwiązania typu wstępnie okablowanej nasadki M8
Produkt gwarantuje oszczędność czasu podczas montażu oraz minimalizuje ryzyko błędów połączeniowych dzięki precyzyjnej konstrukcji oraz fabrycznemu okablowaniu. Wytrzymały przewód PUR zapewnia wysoką odporność na ścieranie, zginanie oraz działanie olejów i substancji chemicznych.
Zakres temperatur pracy od -40°C do 80°C (instalacja stała) pozwala na stosowanie produktu także w wymagających środowiskach przemysłowych. Klasa ochrony oraz wysoki stopień trudnopalności sprawiają, że element idealnie sprawdzi się w aplikacjach o wysokich wymaganiach bezpieczeństwa.
Bezpieczeństwo i trwałość w instalacjach przemysłowych
Nasadka Exact8 8xM8 4-biegunowa została zaprojektowana z myślą o niezawodności i długiej żywotności. Obudowa jest trudnopalna, a przewody wykonane są z bezołowiowych materiałów, wolnych od kadmu i halogenów, spełniając wysokie normy środowiskowe.
Wielopoziomowe zabezpieczenia mechaniczne oraz elektryczne gwarantują bezproblemową pracę nawet przy intensywnej eksploatacji, co czyni ten produkt uniwersalnym wyborem do zaawansowanych aplikacji przemysłowych.
