Dostępny
10.0 m
Dane elektryczne | Zasilanie
| Prąd sumaryczny maks. | 8 A |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 396 |
| Kolor izolacji | szary |
| Type of Certificate | cURus, CSA |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 6 wires o Wypełniacz rdzeniowy twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 12 wires o Sposób łączenia twisted |
| Bandowanie | Fleece |
| Filler | tak |
| wire arrangement | szaro-różowe, czerwono-niebieskie, zielono-biały, brązowo-zielony, czarny, fioletowy, (, niebieski, brązowo-szary, szaro-biały, brązowo-żółty, żółto-biały, czerwony, rosa, szary, żółty, zielony, biały) |
Mechanical data | Cable
| Cable weigth | 143 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe, Wolne od LABS |
| Outer-diameter (jacket) | 10,4 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | TPE-E |
| Amount wires | 16 |
| Outer diameter insulation | 1,5 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 55 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Material wire insulation (Data) | TPE-E |
| Outer diameter wire insulation (Data) | 1,8 mm |
| Tolerance outer diameter wire insulation (data) | ± 5 % |
| Shore hardness wire insulation (Data) | 55 ± 5 Shore D |
| Ingredient freeness wire insulation (Data) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy |
| Amount wires (Data) | 2 |
| Amount strands wire (Data) | 42 |
| Diameter of single wires (Data) | 0,15 mm |
| Conductor crosssection wire (Data) | 0,75 mm² |
| Material conductor wire (Data) | Skrętka miedziana, goła |
| Wire conductor type (Data) | Klasa skrętki 6 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 300 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4 A |
| Obciążalność prądowa min. żyły (dane) | 12 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Electrical resistance coating wire (Data) | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zginania (instalowanie) | x Outer diameter |
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | free cable end |
| Liczba biegunów | 10 |
Typ przyłącza 2
| Family construction form | M8 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 4 |
| PIN 1 | + |
| PIN 2 | S 2 |
| PIN 3 | - |
| PIN 4 | S 1 |

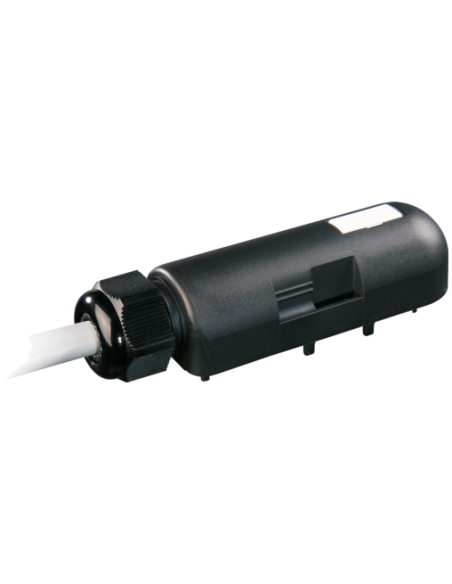

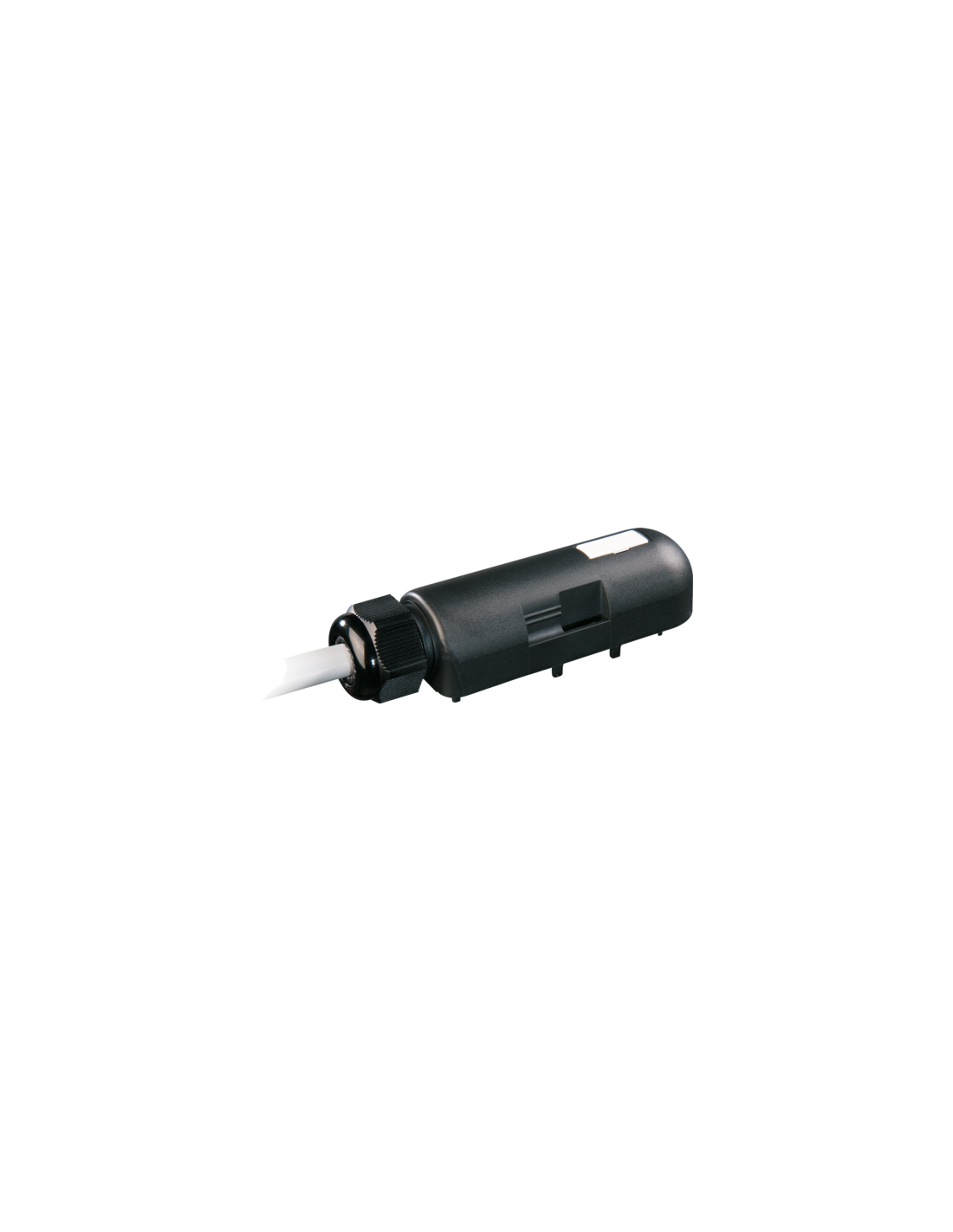

Zaślepka dla przewodów do Exact8, 8xM8, 4-biegunowa – wysoka niezawodność i bezpieczeństwo instalacji
Zaślepka dla przewodów do Exact8, 8xM8, 4-biegunowa o kodzie produktu 8000-88149-3961000 to specjalistyczny komponent przeznaczony do profesjonalnych instalacji przemysłowych. Umożliwia efektywne zamykanie i zabezpieczanie przewodów w rozdzielaczach typu Exact8, które znajdują zastosowanie w systemach automatyki, maszynach oraz liniach produkcyjnych.
Zastosowanie zaślepki do przewodów Exact8 w przemyśle
Produkt ten jest idealny do wykorzystania wszędzie tam, gdzie wymagana jest maksymalna niezawodność połączeń elektrycznych oraz ochrona przed nieautoryzowanym dostępem lub zanieczyszczeniem wnętrza rozdzielacza. Dzięki swojej konstrukcji zaślepka sprawdza się w:
- automatyce przemysłowej
- systemach sterowania maszyn
- liniach produkcyjnych
- rozdzielaczach sygnałowych Exact8
- instalacjach wymagających podłączenia 8 złączy typu M8 4-biegunowych
Wytrzymała i odporna konstrukcja – kluczowe parametry
Obudowa wykonana z wysokiej jakości tworzywa sztucznego zapewnia doskonałą odporność mechaniczną oraz ochronę przed czynnikami zewnętrznymi. Odporność ogniowa (materiał trudnopalny) oraz szeroki zakres temperatury pracy od -20°C do 80°C umożliwiają bezproblemowe wykorzystanie w wymagającym środowisku przemysłowym.
Łatwa integracja z istniejącymi przewodami i rozdzielaczami znacznie przyspiesza proces montażu oraz podnosi poziom bezpieczeństwa instalacji.
Możliwości zastosowań i zalety zaślepki przewodów do Exact8
- Uniwersalność zastosowania w rozdzielaczach sygnałowych dla przewodów typu M8 4-biegunowych
- Ochrona przed kurzem, wilgocią oraz innymi zanieczyszczeniami, zabezpieczająca wnętrze rozdzielacza
- Łatwy i szybki montaż dzięki przemyślanej konstrukcji
- Możliwość pracy w szerokim zakresie temperatur
- Doskonała izolacja elektryczna oraz odporność na wysokie obciążenia prądowe
- Dostosowanie do rygorystycznych norm bezpieczeństwa: produkty spełniają wymagania międzynarodowych certyfikatów (cURus, CSA)

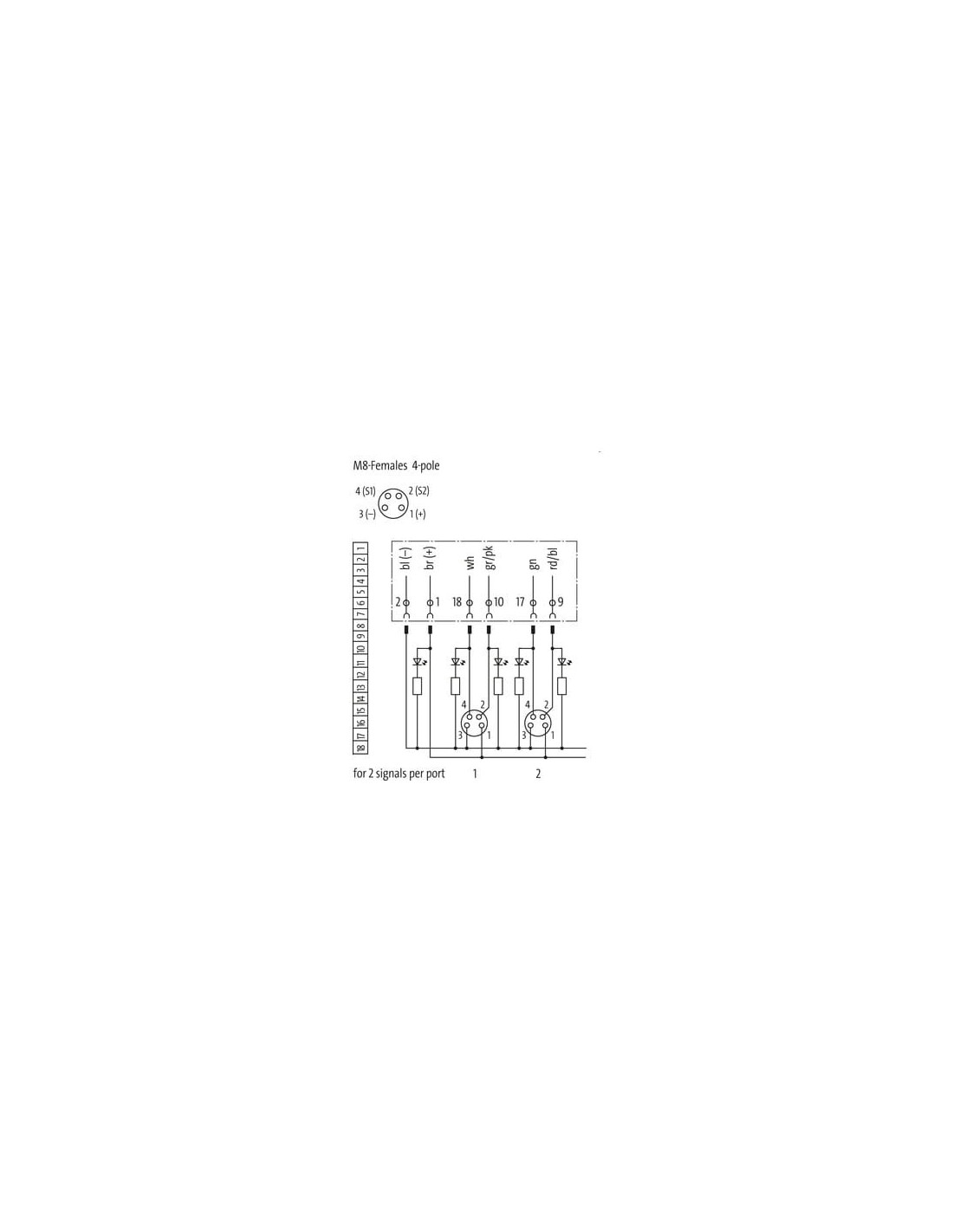

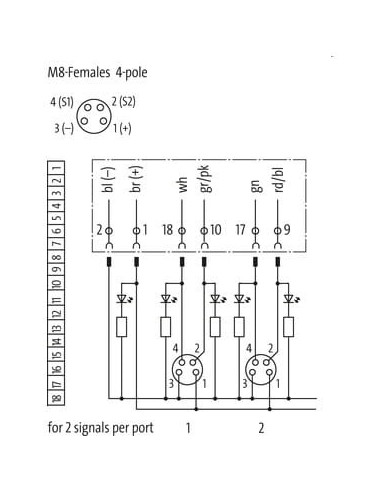

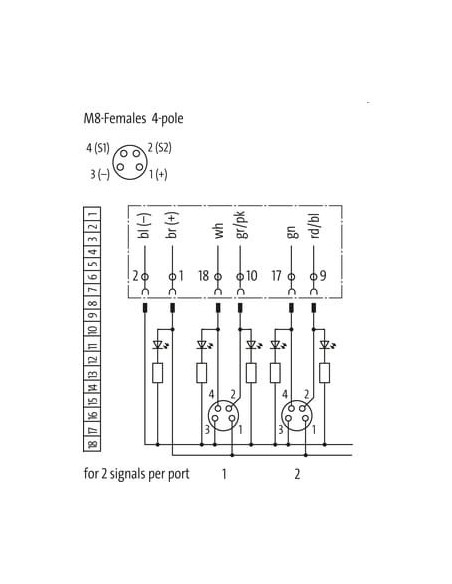

Charakterystyka techniczna i schemat połączeń

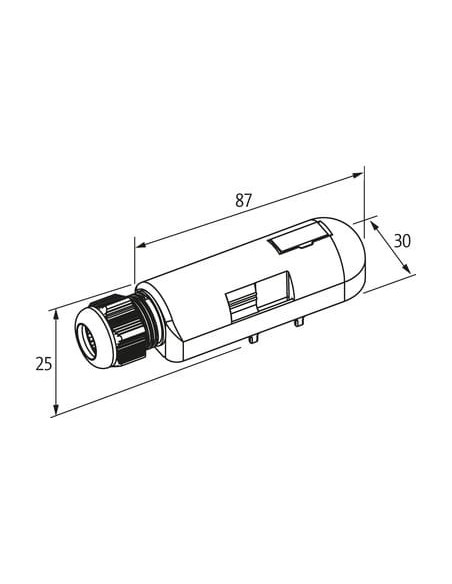

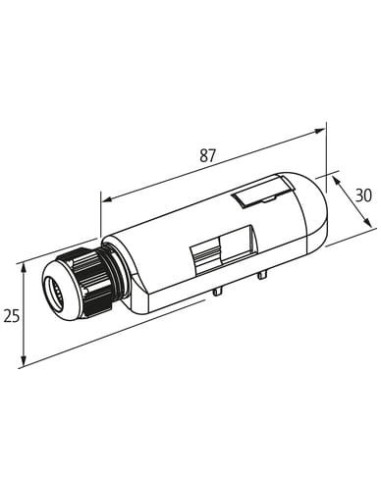

Zaślepka przystosowana jest do pracy z przewodami o różnej strukturze i liczbie żył (do 16), z wbudowaną izolacją zapewniającą odporność na wysokie napięcia i prądy do 8A. Montaż jest prosty dzięki dużej kompatybilności wymiarowej – długość 87 mm, szerokość 30 mm oraz wysokość 25 mm.
Niezawodna izolacja oraz możliwość łatwego podłączenia przewodów umożliwiają szybką obsługę serwisową oraz zapewniają trwałość całego układu połączeniowego.
Podsumowanie – profesjonalny wybór do zastosowań przemysłowych
Zaślepka dla przewodów do Exact8, 8xM8, 4-biegunowa o numerze katalogowym 8000-88149-3961000 to niezastąpiony element wyposażenia rozdzielaczy sygnałowych. Oferuje wysoki poziom zabezpieczenia połączeń elektrycznych oraz prostotę integracji z układami automatyki przemysłowej. Sprawdzi się wszędzie tam, gdzie liczy się trwałość, bezpieczeństwo oraz odporność na trudne warunki eksploatacji.
