3.0 m
Dane elektryczne | Zasilanie
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 334 |
| Rodzaj przewodu | 3 |
| Funkcja kabla | Hybrydowe, Sygnał, Power |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 6 wires o Wypełniacz rdzeniowy twisted |
| Bandowanie | Fleece |
| Filler | tak |
| wire arrangement | , niebieski, szary, żółty, zielony, biały |
Mechanical data | Cable
| Cable weigth | 78,1 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe, Wolne od LABS |
| Outer-diameter (jacket) | 7,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 4 |
| Outer diameter insulation | 1,5 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe, Wolne od LABS |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Material wire insulation (Power) | PP |
| Outer diameter wire insulation (Power) | 1,8 mm |
| Tolerance outer diameter wire insulation (Power) | ±5 % |
| Shore hardness wire insulation (Power) | 70 Shore D±5 Shore D |
| Ingredient freeness wire insulation (Power) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe, Wolne od LABS |
| Liczba żył (zasilanie) | 2 |
| Amount strands wire (Power) | 96 |
| Diameter of single wires (Power) | 0,1 mm |
| Wire conductor cross section (Power) | 0,75 mm² |
| Material conductor wire (Power) | Skrętka miedziana, goła |
| Conductor type wire (Power) | Klasa skrętki 6 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 500 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,8 A |
| Current carrying capacity min. wire (Power) | 12 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Electrical resistance coating wire (Power) | 26 Ω/km @20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | free cable end |
| Liczba biegunów | 6 |

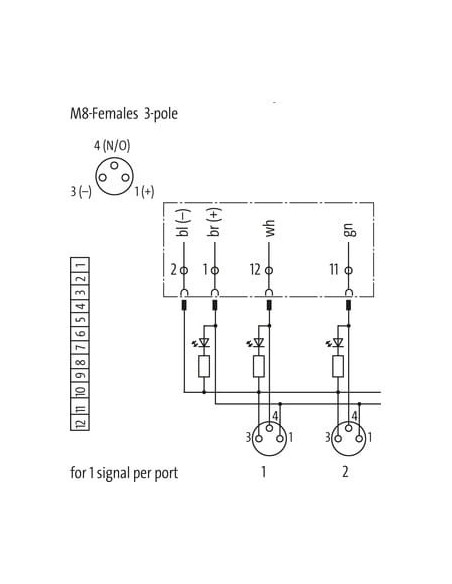

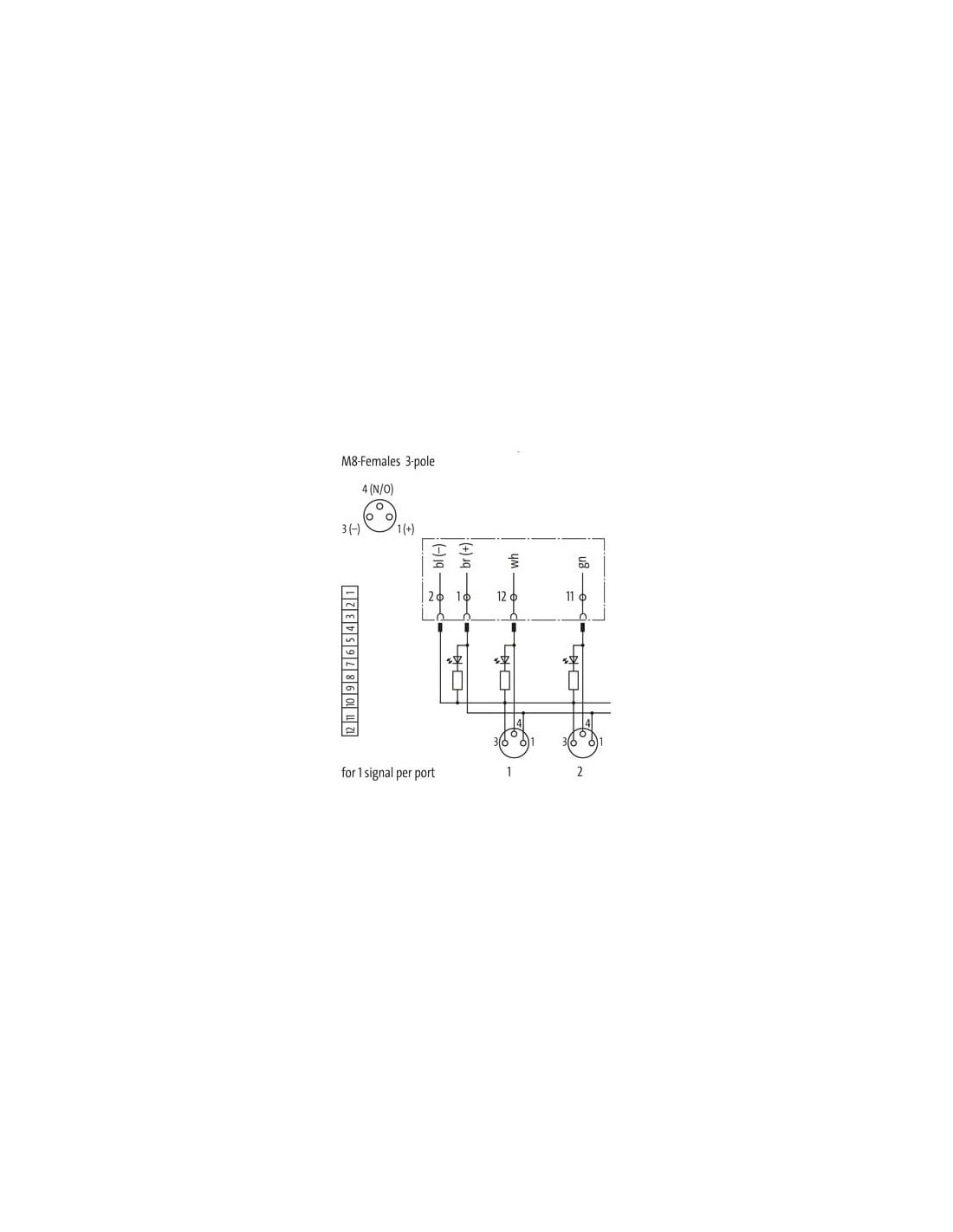

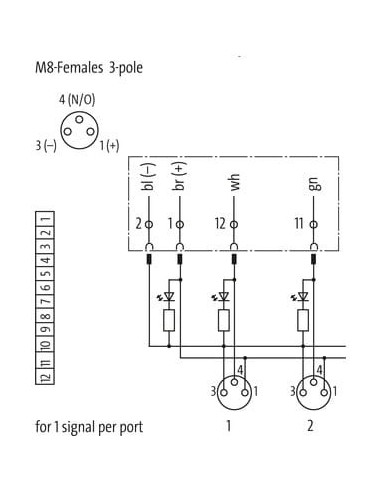

Typ przyłącza 2
| Family construction form | M8 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 3 |
| PIN 1 | + |
| PIN 3 | - |
| PIN 4 | S |

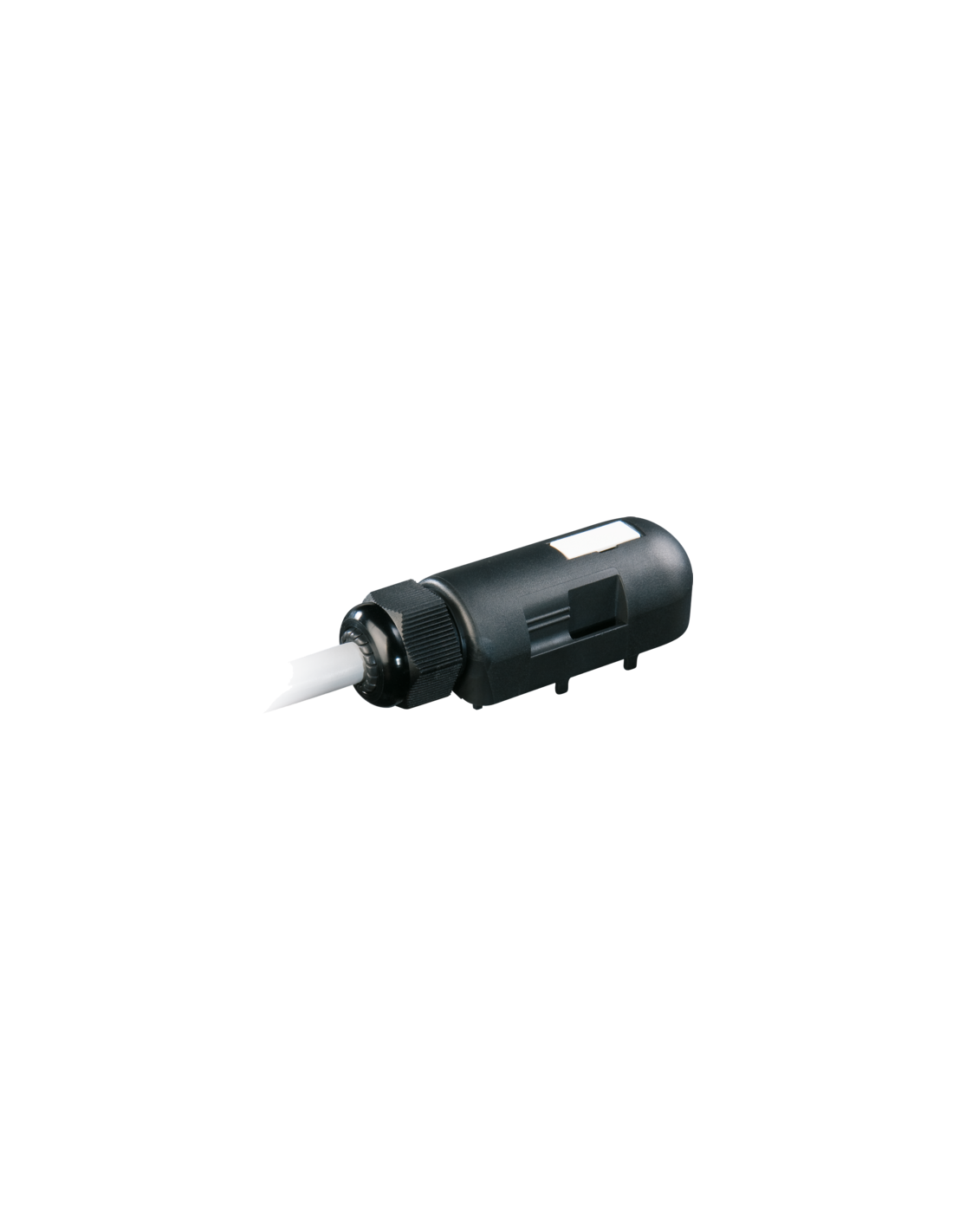

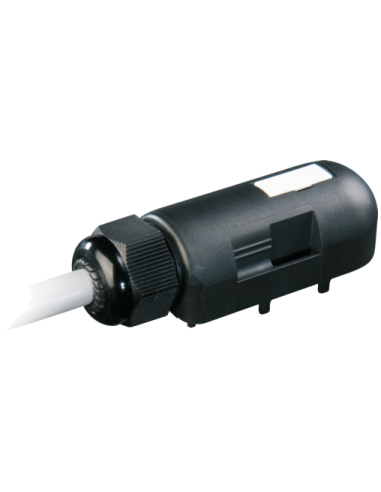

Wstępnie okablowana nasadka do Exact8, 4xM8, 3-biegunowa – profesjonalne rozwiązanie dla automatyki
Wstępnie okablowana nasadka do Exact8 umożliwia szybkie, pewne i niezawodne podłączenie urządzeń przemysłowych. Produkt został wyposażony w 4 złącza M8, 3-biegunowe, co gwarantuje wszechstronne zastosowanie w rozbudowanych systemach automatyki przemysłowej oraz instalacjach wymagających wielu punktów połączeniowych na niewielkiej przestrzeni.
Kluczowe cechy techniczne nasadki Exact8 8000-84049-3340300
- Kod produktu: 8000-84049-3340300
- Długość przewodu: 3 metry
- Maksymalny prąd sumaryczny: 8 A
- Obudowa z trwałego tworzywa sztucznego – zapewnia odporność na uszkodzenia mechaniczne oraz negatywny wpływ czynników zewnętrznych.
- Złącza M8, 3-biegunowe, żeńskie – stosowane powszechnie w czujnikach, siłownikach oraz modułach wejść/wyjść.
- Zakres temperatury pracy od -20°C do +80°C dla nasadki oraz -40°C do +90°C dla przewodu.
- Podwyższona odporność na płomień, oleje, benzyny i czynniki chemiczne.
- Powłoka kabla z poliuretanu (PUR) – elastyczna i odporna na ścieranie.
- Certyfikat cURus – potwierdzenie zgodności z normami bezpieczeństwa.
- 6-żyłowy przewód o zwiększonej wytrzymałości na zginanie i cykle pracy, idealny do instalacji ruchomych (C-track).
Zastosowanie wstępnie okablowanej nasadki Exact8
Wielofunkcyjna nasadka sprawdza się w nowoczesnych liniach produkcyjnych, systemach transportu wewnętrznego, maszynach CNC, automatyce magazynowej oraz wszędzie tam, gdzie liczy się szybki montaż i wysoka niezawodność połączeń.
Typowe zastosowania:
- Podłączanie czujników i siłowników w maszynach przemysłowych.
- Tworzenie rozgałęzień sygnałowych w szafach sterowniczych.
- Szybka modernizacja lub rozbudowa systemów automatyki.
- Połączenia urządzeń wymagających odpornych na drgania i zakłócenia przewodów.
Zalety stosowania 4xM8, 3-biegunowej nasadki do Exact8
- Szybki montaż – eliminacja czasochłonnego procesu okablowania i zwiększenie efektywności serwisu.

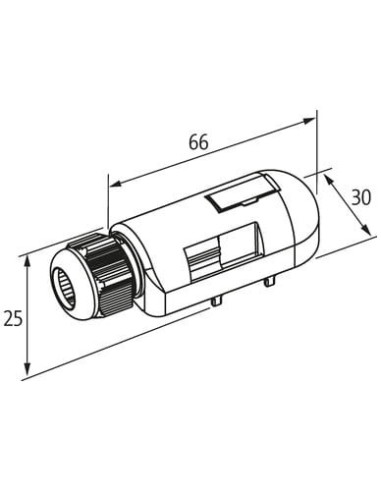

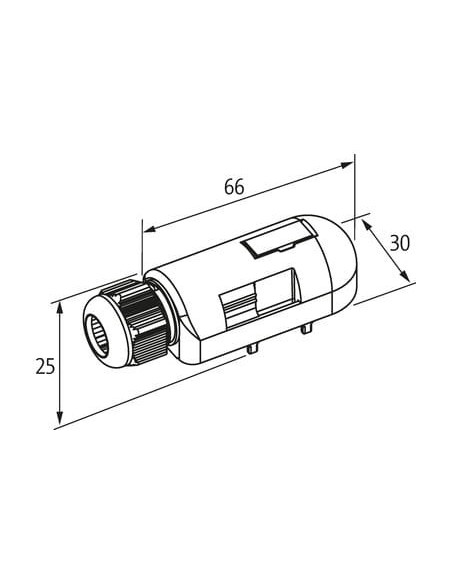

- Kompaktowe wymiary (66 x 30 x 25 mm) – optymalne do integracji w ograniczonych przestrzeniach roboczych.
- Solidność i bezpieczeństwo – odporność na uszkodzenia mechaniczne, działanie olejów oraz wysokie napięcia do 500 V.
- Elastyczna instalacja – możliwość pracy zarówno w warunkach stacjonarnych, jak i mobilnych systemach prowadzenia przewodów.
- Odporność na płomień i czynniki chemiczne – zgodność z normami IEC i UL.
Dokładność, niezawodność i bezpieczeństwo połączeń
Wstępnie okablowana nasadka do Exact8 z 4 wyjściami M8 umożliwia tworzenie stabilnych, niezakłóconych połączeń sygnałowych oraz zasilających. Wytrzymała konstrukcja przewodu i złączy gwarantuje długotrwałą pracę nawet w bardzo wymagających środowiskach przemysłowych, co czyni ten produkt niezastąpionym komponentem w systemach automatyzacji.
