8-portowy, 4-piny
15.0 m
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 2 A |
| Prąd sumaryczny maks. | 8 A |
Dane techniczne | Komunikacja przemysłowa
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 396 |
| Kolor izolacji | szary |
| Type of Certificate | cURus, CSA |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 6 wires o Wypełniacz rdzeniowy twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 12 wires o Sposób łączenia twisted |
| Bandowanie | Fleece |
| Filler | tak |
| wire arrangement | szaro-różowe, czerwono-niebieskie, zielono-biały, brązowo-zielony, czarny, fioletowy, (, niebieski, brązowo-szary, szaro-biały, brązowo-żółty, żółto-biały, czerwony, rosa, szary, żółty, zielony, biały) |
Mechanical data | Cable
| Cable weigth | 143 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe, Wolne od LABS |
| Outer-diameter (jacket) | 10,4 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | TPE-E |
| Amount wires | 16 |
| Outer diameter insulation | 1,5 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 55 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Material wire insulation (Data) | TPE-E |
| Outer diameter wire insulation (Data) | 1,8 mm |
| Tolerance outer diameter wire insulation (data) | ± 5 % |
| Shore hardness wire insulation (Data) | 55 ± 5 Shore D |
| Ingredient freeness wire insulation (Data) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy |
| Amount wires (Data) | 2 |
| Amount strands wire (Data) | 42 |
| Diameter of single wires (Data) | 0,15 mm |
| Conductor crosssection wire (Data) | 0,75 mm² |
| Material conductor wire (Data) | Skrętka miedziana, goła |
| Wire conductor type (Data) | Klasa skrętki 6 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 300 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4 A |
| Obciążalność prądowa min. żyły (dane) | 12 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Electrical resistance coating wire (Data) | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zginania (instalowanie) | x Outer diameter |
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | free cable end |
| Liczba biegunów | 10 |
Typ przyłącza 2
| Family construction form | M8 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 4 |
| PIN 1 | + |
| PIN 2 | S 2 |
| PIN 3 | - |
| PIN 4 | S 1 |

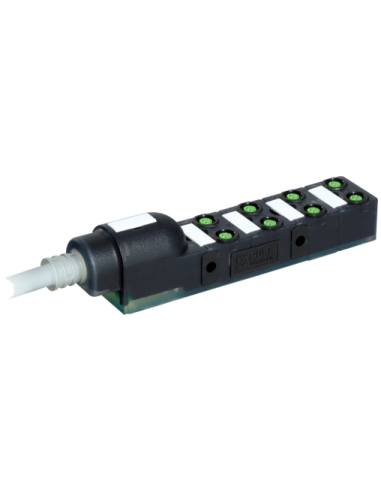

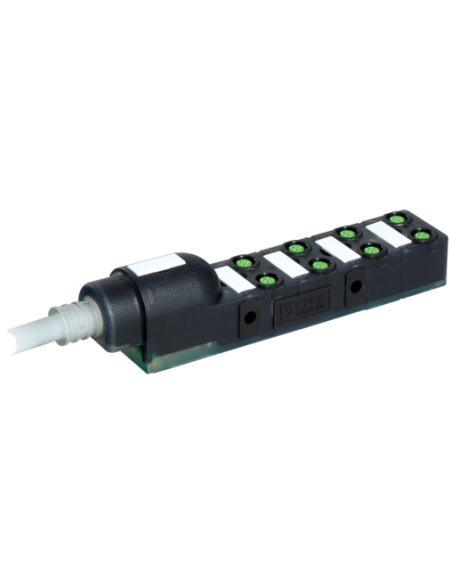

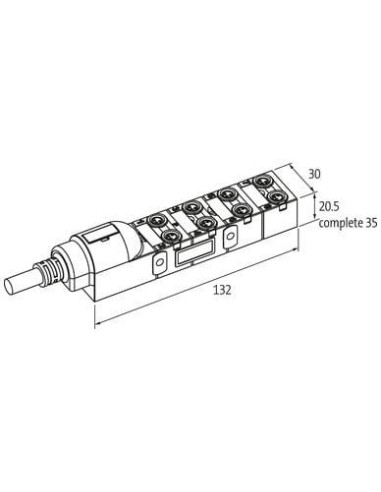

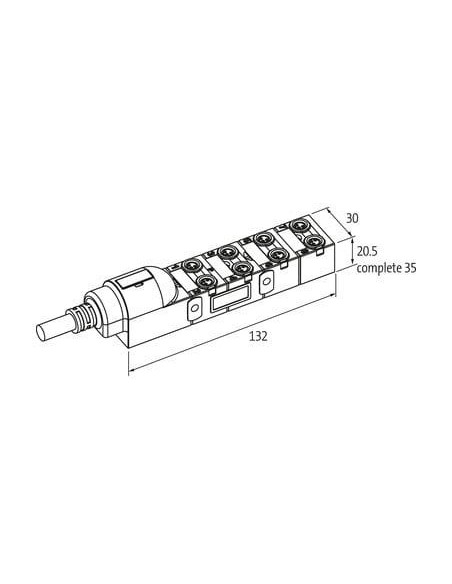

Moduł Pasywny Exact8 8xM8, 4-polowy – Wytrzymałe Połączenia dla Automatyki Przemysłowej
Moduł pasywny Exact8 (kod produktu: 8000-88110-3961500) to zaawansowany rozdzielacz sygnałów, wyposażony w 8 portów M8, 4-polowych, przeznaczony do bezpiecznego i wydajnego łączenia czujników oraz elementów wykonawczych w systemach automatyki przemysłowej. Dzięki przemyślanej konstrukcji i zastosowaniu wysokiej jakości materiałów zapewnia niezawodne działanie nawet w trudnych warunkach przemysłowych.
Zastosowanie i korzyści wynikające z wykorzystania modułu pasywnego Exact8
Ten moduł rozdzielczy idealnie sprawdza się w środowiskach produkcyjnych, automatyce maszyn oraz wszędzie tam, gdzie wymagana jest szybka i uporządkowana integracja wielu sygnałów z urządzeń polowych.
- Przemysł maszynowy i linie produkcyjne – upraszcza okablowanie i przyspiesza montaż czujników oraz siłowników dzięki standaryzowanym złączom M8.
- Systemy transportowe oraz magazynowe – umożliwia szybkie wykrywanie i przekazywanie sygnałów z licznych elementów pomiarowych.
- Automatyzacja budynków i systemów logistycznych – gwarantuje bezawaryjne połączenia z zachowaniem wysokiego poziomu ochrony przed zabrudzeniami, wodą oraz działaniem olejów.
Moduł pasywny Exact8 to doskonały wybór dla integratorów oraz służb utrzymania ruchu, którzy oczekują szybkiego montażu, niezawodności oraz elastyczności przy rozbudowie instalacji.
Konstrukcja i materiały – wytrzymałość i odporność na warunki zewnętrzne
Obudowa modułu wykonana jest z zaawansowanego tworzywa sztucznego, charakteryzującego się bardzo dobrą odpornością na działanie środków chemicznych oraz olejów. Dodatkowo konstrukcja jest odporna na trudne warunki środowiskowe, spełniając normy IP65 oraz IP67. To oznacza skuteczną ochronę przed pyłem, kurzem oraz czasową odporność na zanurzenie w wodzie.
Przewód o długości 15 metrów pozwala na łatwą i elastyczną instalację nawet w rozległych aplikacjach przemysłowych. Dzięki możliwości zamówienia wersji z inną długością przewodu, moduł można dopasować do wymagań konkretnego projektu.
Parametry techniczne i funkcjonalność
- 8 portów M8, 4-polowych – umożliwia podłączenie do 16 sygnałów (po 2 na każdy port).
- Napięcie robocze 24 V DC oraz prąd maksymalny 2 A na styk zapewniają kompatybilność i bezpieczeństwo w typowych systemach automatyki.
- Wytrzymały kabel PUR – elastyczny, odporny na ścieranie, trudnopalny oraz obojętny chemicznie.
- Duży zakres temperatur pracy od -20°C do 80°C – urządzenie nadaje się do pracy zarówno w niskich, jak i wysokich temperaturach otoczenia.
Typowe zastosowania i możliwości rozbudowy systemów automatyki
Moduł Exact8 umożliwia szybkie i uporządkowane przyłączanie wielu sygnałów w aplikacjach przemysłowych. Dzięki precyzyjnemu rozplanowaniu gniazd oraz przemyślanej konstrukcji montażowej doskonale sprawdza się w miejscach wymagających szybkiej obsługi i serwisowania, jak również w instalacjach, gdzie szczególnie ważne jest zachowanie wysokiej szczelności oraz odporności na czynniki zewnętrzne.
- Systemy automatyki fabrycznej i procesowej
- Maszyny pakujące i montażowe
- Systemy transportu wewnętrznego
- Automatyka magazynowa i sortownicza
Podsumowanie – Kompaktowy, bezpieczny moduł rozdzielczy M8
Moduł pasywny Exact8 8xM8, 4-polowy to solidne i uniwersalne rozwiązanie pozwalające zoptymalizować okablowanie oraz podnieść niezawodność instalacji przemysłowych. Dzięki wysokiej odporności, prostej instalacji oraz zgodności z certyfikatami (cURus, CSA), świetnie sprawdza się w zastosowaniach wymagających trwałości oraz elastyczności konfekcji kabli.
