Dostępny
10-portowy, 4-piny
15.0 m
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 2 A |
| Prąd sumaryczny maks. | 8 A |
Dane techniczne | Komunikacja przemysłowa
| Liczba sygnałów na slot | 2 |
Instalowanie | Podłączanie
| Gwint montażowy | M8 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 411 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 8 wires o Wypełniacz rdzeniowy twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 14 wires o Sposób łączenia twisted |
| Bandowanie | Fleece |
| Filler | tak |
| wire arrangement | fioletowy, brązowo-różowy, brązowo-szary, brązowo-niebieski, biało-różowy, czarny, niebiesko-biały, szaro-biały, (, niebieski, brązowo-żółty, zielony, czerwono-niebieskie, szary, brązowo-zielony, czerwony, żółto-biały, żółty, zielono-biały, biały, szaro-r |
Mechanical data | Cable
| Cable weigth | 171,6 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe, Wolne od LABS |
| Outer-diameter (jacket) | 11,3 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | TPE-E |
| Amount wires | 20 |
| Outer diameter insulation | 1,4 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 55 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
| Material wire insulation (Data) | TPE-E |
| Outer diameter wire insulation (Data) | 1,8 mm |
| Tolerance outer diameter wire insulation (data) | ± 5 % |
| Shore hardness wire insulation (Data) | 55 ± 5 Shore D |
| Ingredient freeness wire insulation (Data) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy |
| Amount wires (Data) | 2 |
| Amount strands wire (Data) | 24 |
| Diameter of single wires (Data) | 0,2 mm |
| Conductor crosssection wire (Data) | 0,75 mm² |
| Material conductor wire (Data) | Skrętka miedziana, goła |
| Wire conductor type (Data) | Klasa skrętki 5 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 300 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4 A |
| Obciążalność prądowa min. żyły (dane) | 12 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Electrical resistance coating wire (Data) | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zginania (instalowanie) | x Outer diameter |
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | free cable end |
| Liczba biegunów | 20 |
Typ przyłącza 2
| Family construction form | M8 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 4 |
| PIN 1 | + |
| PIN 2 | S 2 |
| PIN 3 | - |
| PIN 4 | S 1 |

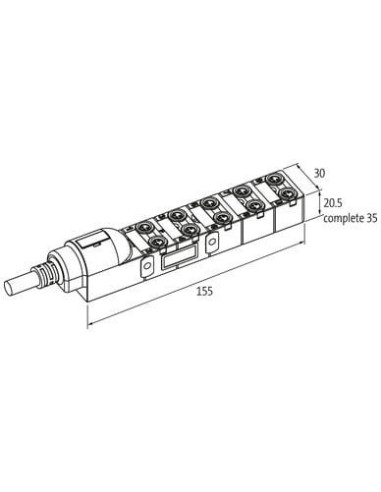

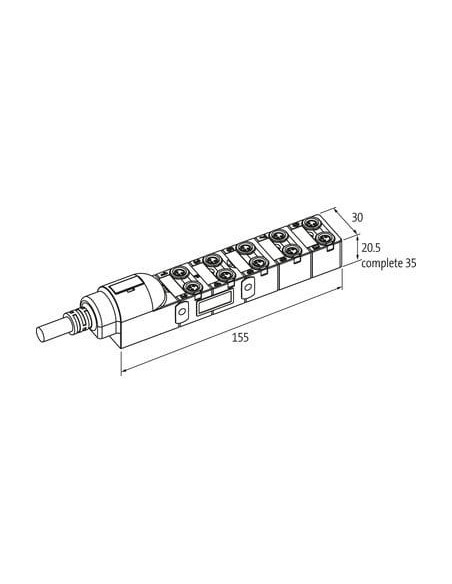

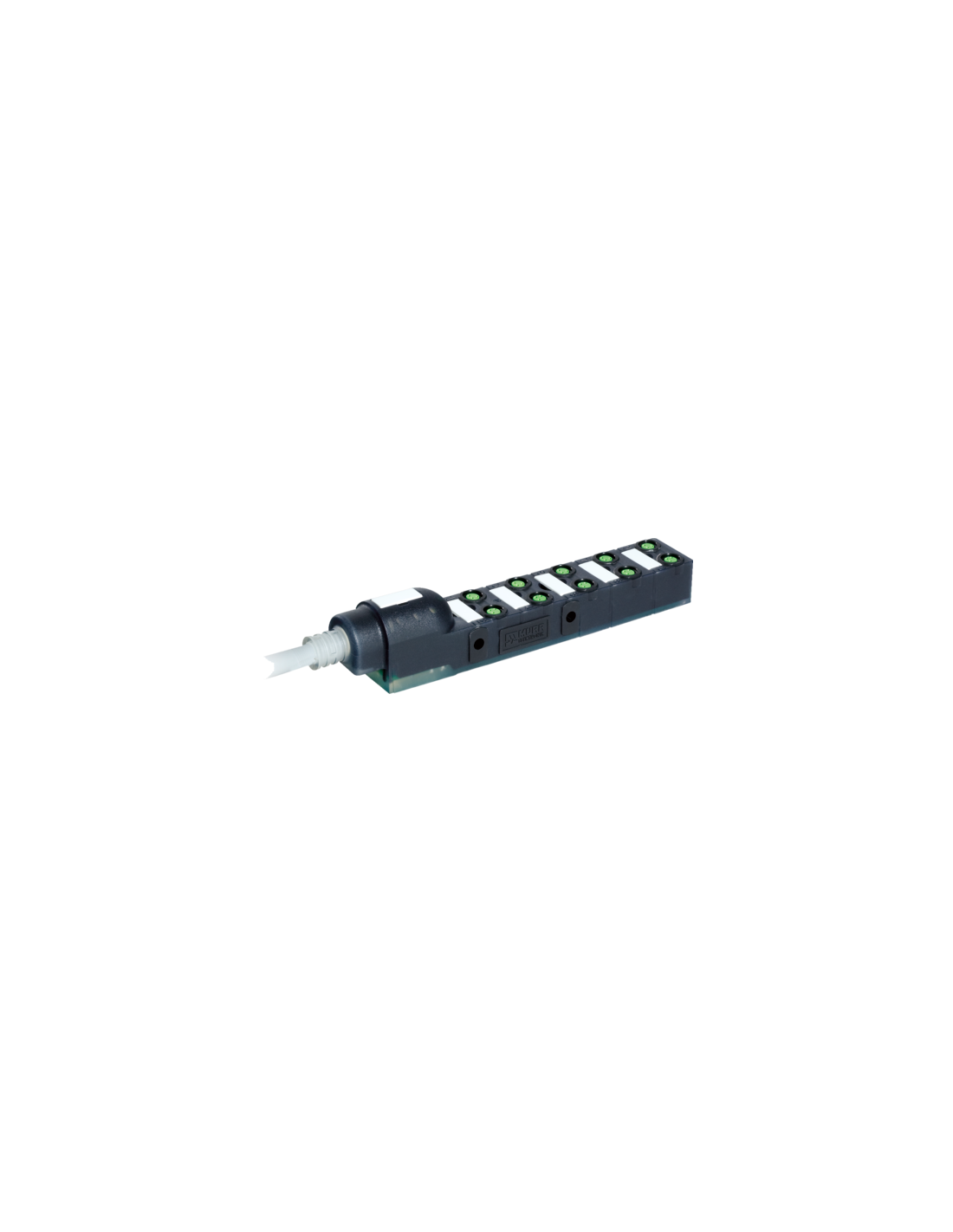

Moduł pasywny Exact8 10xM8 4-polowy – rozbudowane możliwości dystrybucji sygnałów
Moduł pasywny Exact8, 10xM8, 4-polowy o długości przewodu 15 metrów (kod produktu: 8000-80110-4111500) to wysokiej jakości rozwiązanie przeznaczone do niezawodnej dystrybucji sygnałów w systemach automatyki przemysłowej. Dzięki przemyślanej konstrukcji i wszechstronności doskonale sprawdza się w aplikacjach przemysłowych wymagających podłączenia wielu czujników i elementów wykonawczych.
Zastosowanie modułu pasywnego Exact8 10xM8 4-polowy
Moduł wielokanałowy wykorzystywany jest w instalacjach maszynowych, zautomatyzowanych liniach produkcyjnych oraz wszędzie tam, gdzie istotna jest szybka i bezproblemowa integracja wielu sygnałów z czujników i urządzeń końcowych. Jego typowe zastosowania obejmują przemysł spożywczy, motoryzacyjny, opakowaniowy, logistyczny oraz każde środowisko produkcyjne, w którym liczy się wysoka niezawodność i bezpieczeństwo transmisji sygnałów.
Kluczowe cechy modułu Exact8 – 10-portowa dystrybucja
- 10 gniazd M8 4-polowych – pozwala na jednoczesne podłączenie do 10 niezależnych urządzeń.
- Każde gniazdo umożliwia przesyłanie 2 sygnałów, co zwiększa efektywność wykorzystania linii sygnałowych.
Konstrukcja modularna zapewnia łatwą rozbudowę systemu oraz oszczędność miejsca w szafach sterowniczych.
Wytrzymała konstrukcja i odporność na warunki środowiskowe
Obudowa wykonana z wytrzymałego tworzywa sztucznego, charakteryzuje się bardzo dobrą odpornością chemiczną i na oleje. Dzięki klasie szczelności IP65 oraz IP67 moduł gwarantuje ochronę przed pyłem, wodą oraz wpływem agresywnych czynników zewnętrznych. To idealny wybór do trudnych warunków przemysłowych.
- Zakres temperatur pracy: od -20°C do 80°C dla modułu i od -40°C do 80°C dla przewodu (stała instalacja)
- Odporność na ogień: trudnopalny materiał obudowy
- Łatwa inspekcja oraz czyszczenie dzięki gładkim powierzchniom
Bezproblemowa integracja z systemami automatyki
Gwinty montażowe M8 x 1 gwarantują uniwersalność montażu i kompatybilność z szeroką gamą kabli i złącz przemysłowych. Kolorystyka oznaczeń oraz standardowe kodowanie czynią produkty serii Exact8 intuicyjnymi w zastosowaniu i integracji.
Zaawansowana technologia okablowania
Przewód o długości 15 m w powłoce PUR zapewnia odporność na ścieranie, oleje oraz działanie wielu substancji chemicznych. Specjalna geometria przewodu z 20 żyłami i skrętką miedzianą klasy 5 pozwala na niezawodne przesyłanie sygnałów nawet na duże odległości.
- Bezhalogenowy i bezsilikonowy płaszcz – idealny do wymagających środowisk
- Optymalny promień gięcia – umożliwia montaż w aplikacjach ruchomych (C-track), zwiększając trwałość okablowania
Bezpieczeństwo i certyfikaty użytkowania
Moduł spełnia normy bezpieczeństwa oraz posiada certyfikaty cURus, IEC oraz UL, co gwarantuje niezawodność w długotrwałej eksploatacji przemysłowej.
Podsumowanie – korzyści z zastosowania modułu Exact8
- Prosta, szybka i bezbłędna dystrybucja sygnałów w automatyce przemysłowej
- Wysoka odporność na czynniki chemiczne, płomień i warunki środowiskowe
- Modularność, łatwy montaż i kompatybilność z popularnymi złączami M8
- Bezpieczeństwo i niezawodność potwierdzone certyfikatami
Moduł pasywny Exact8, 10xM8, 4-polowy stanowi sprawdzone rozwiązanie dla profesjonalistów z branży automatyki, którym zależy na niezawodnej transmisji sygnałów i elastyczności w rozbudowie systemów sterowania.
