Dostępny
8-portowy, 3-piny
PUR/PVC
Inne długości kabli są dostarczane na życzenie.
3.0 m
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 2 A |
| Prąd sumaryczny maks. | 8 A |
Dane techniczne | Komunikacja przemysłowa
| Liczba sygnałów na slot | 1 |
Instalowanie | Podłączanie
| Gwint montażowy | M8 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 357 |
| Rodzaj przewodu | 2 |
| Funkcja kabla | Hybrydowe, Sygnał, Power |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 10 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , niebieski, fioletowy, czarny, czerwony, rosa, szary, żółty, zielony, biały |
Mechanical data | Cable
| Cable weigth | 115,5 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 87 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 8,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PVC |
| Amount wires | 8 |
| Outer diameter insulation | 1,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
| Material wire insulation (Power) | PVC |
| Outer diameter wire insulation (Power) | 1,8 mm |
| Tolerance outer diameter wire insulation (Power) | ±5 % |
| Shore hardness wire insulation (Power) | 43±5 Shore D |
| Material properties wire insulation (Power) | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation (Power) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Liczba żył (zasilanie) | 2 |
| Amount strands wire (Power) | 24 |
| Diameter of single wires (Power) | 0,2 mm |
| Wire conductor cross section (Power) | 0,75 mm² |
| Material conductor wire (Power) | Skrętka miedziana, goła |
| Conductor type wire (Power) | Klasa skrętki 5 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 300 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4 A |
| Current carrying capacity min. wire (Power) | 7,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Electrical resistance coating wire (Power) | 26 Ω/km @20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |

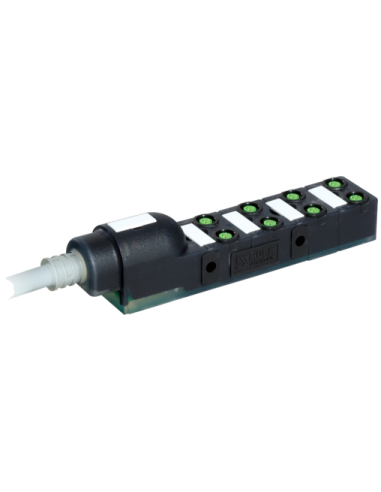

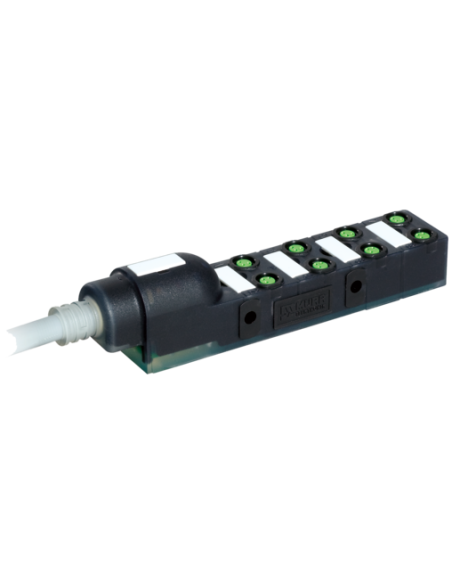

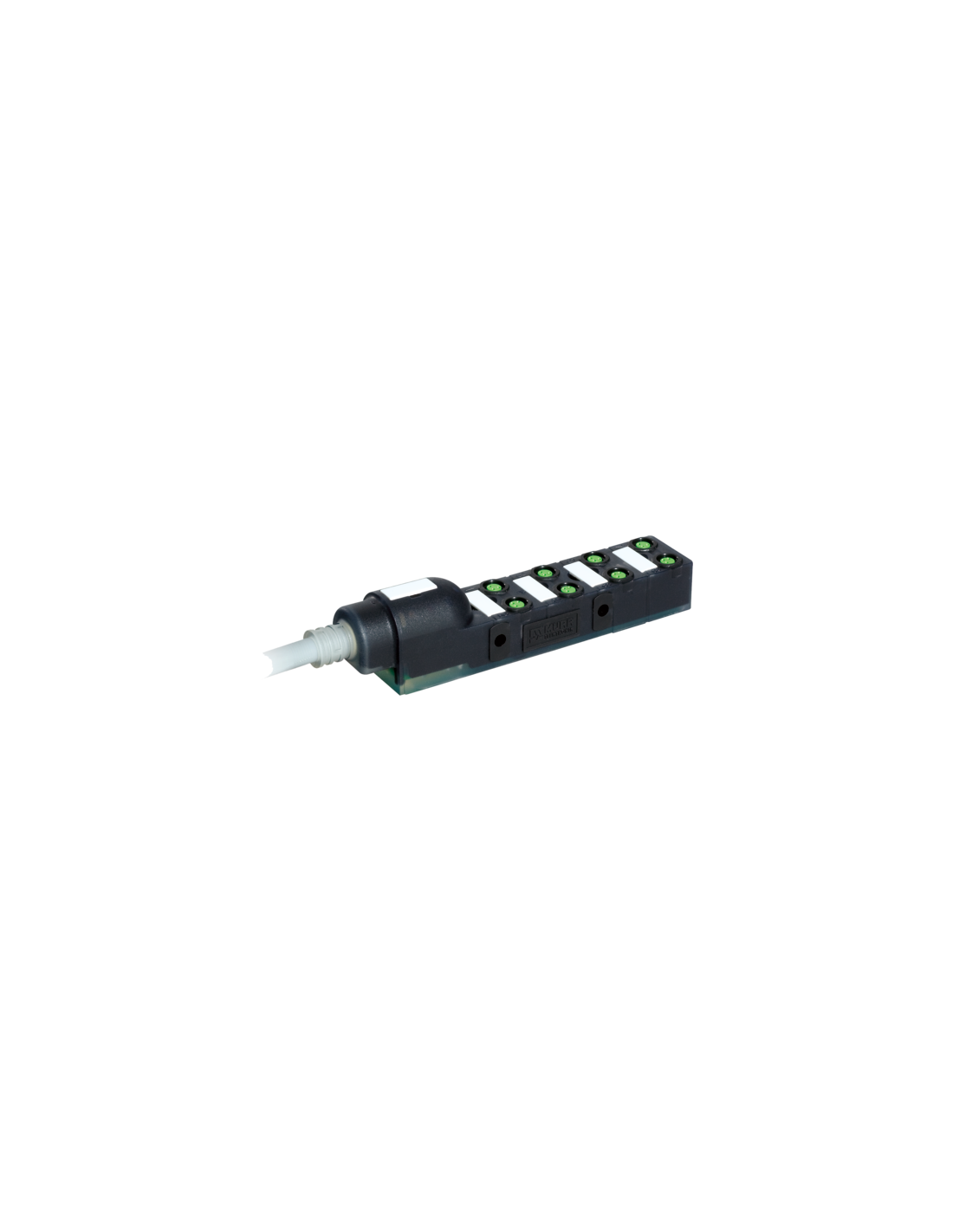

Moduł pasywny Exact8 8xM8 3-polowy – zaawansowany rozdzielacz sygnałów i zasilania
Moduł pasywny Exact8 to wysokiej jakości rozdzielacz sygnałów i zasilania, przeznaczony do zastosowań w automatyce przemysłowej oraz w zaawansowanych systemach maszynowych. Urządzenie posiada 8 portów M8 o 3 pinach każdy, co zapewnia niezawodne połączenia dla czujników i elementów wykonawczych w środowiskach, gdzie wymagane są duża gęstość sygnałów oraz wysoka niezawodność.
Najważniejsze zalety i możliwości zastosowania modułu Exact8 8xM8
Pasywny moduł łączeniowy Exact8 został zaprojektowany z myślą o efektywnej i bezpiecznej dystrybucji sygnałów oraz zasilania w aplikacjach przemysłowych. Dzięki solidnej konstrukcji oraz wysokiej odporności na czynniki mechaniczne i chemiczne, urządzenie sprawdza się doskonale na liniach produkcyjnych, w systemach transportowych, maszynach pakujących oraz wszędzie tam, gdzie liczy się niezawodność działania przy jednoczesnym uproszczeniu okablowania.
- Optymalizacja instalacji – umożliwia połączenie do 8 czujników lub elementów wykonawczych przy minimalizacji ilości przewodów prowadzonych do szafy sterowniczej.
- Wytrzymałość przemysłowa – obudowa z tworzywa sztucznego gwarantuje bardzo dobrą odporność chemiczną oraz na działanie olejów.
- Stopień ochrony IP65/IP67 – idealne rozwiązanie do pracy w trudnych warunkach otoczenia, narażonych na wilgoć, pył i zapylenie.
- Uniwersalność montażu – standardowe gwinty M8 umożliwiają łatwy montaż i zapewniają kompatybilność z szeroką gamą akcesoriów przemysłowych.
- 3-metrowy przewód – ułatwia integrację nawet w rozległych systemach automatyki.
- Szeroki zakres temperatur pracy (od -20°C do +80°C) – niezawodne działanie również w środowiskach narażonych na zmienne warunki temperaturowe.
Typowe zastosowania modułu pasywnego Exact8 8xM8, 3-polowego
Moduł pasywny Exact8 znajduje zastosowanie w różnorodnych aplikacjach obejmujących:
- Automatyzację linii montażowych i produkcyjnych
- Maszyny pakujące, sortujące i transportujące
- Systemy zrobotyzowane
- Zautomatyzowane magazyny i przenośniki
- Układy bezpieczeństwa technologicznego

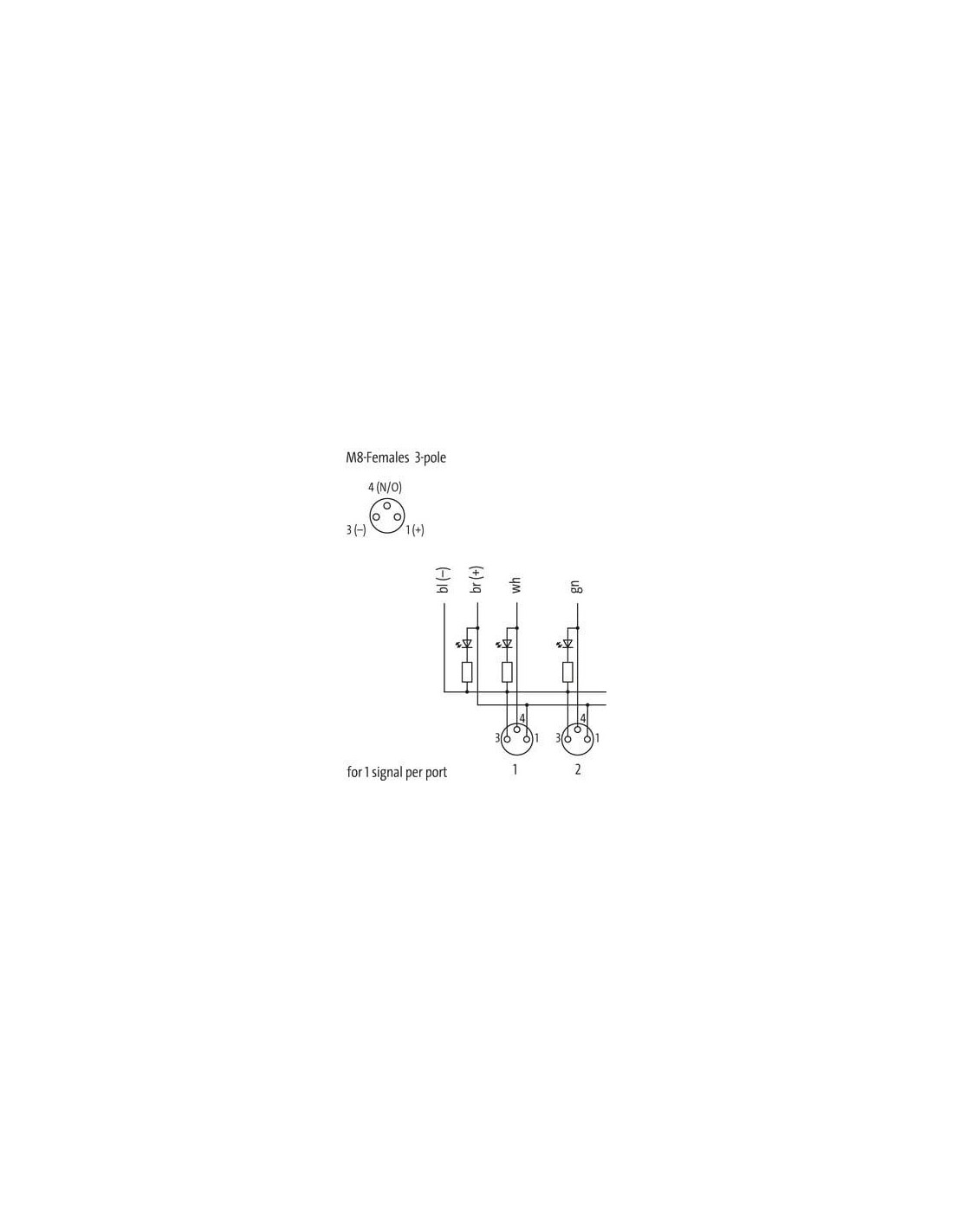

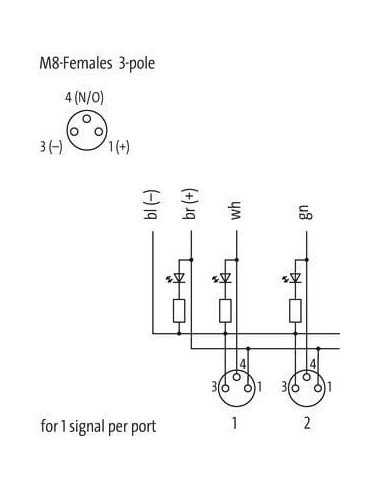

Dzięki prostej i niezawodnej architekturze, moduł pozwala zaoszczędzić czas podczas instalacji i umożliwia łatwą konserwację oraz diagnostykę, co dodatkowo ułatwiają zintegrowane diody indykacyjne LED dla każdego portu.
Parametry użytkowe oraz konstrukcja modułu Exact8 8xM8
Obudowa wykonana jest z wysokiej jakości tworzywa sztucznego, które zapewnia trwałość i odporność na działanie czynników chemicznych. Moduł jest wyposażony w 3-polowe gniazda M8 dla każdego portu, a długość całkowita przewodu wynosi 3 metry. Konstrukcja umożliwia wygodny montaż dzięki zastosowaniu gwintów typu Schraubgewinde.
Dzięki trudnopalnemu płaszczowi PUR/PVC, produkt charakteryzuje się wysoką odpornością na promieniowanie UV, oleje oraz uszkodzenia mechaniczne, a zintegrowane certyfikaty bezpieczeństwa potwierdzają jego zgodność z międzynarodowymi normami.
Podsumowanie – wszechstronny rozdzielacz sygnałów do zastosowań przemysłowych
Moduł pasywny Exact8 8xM8, 3-polowy to niezawodne i uniwersalne rozwiązanie dla automatyki przemysłowej, które ułatwia integrację wielu urządzeń w jednym punkcie, poprawia bezpieczeństwo oraz porządek okablowania, a także zapewnia długotrwałą eksploatację nawet w wymagających warunkach pracy.
