15.0 m
Dane elektryczne | Zasilanie
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 389 |
| Kolor izolacji | szary |
| Type of Certificate | cURus, CSA |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 10 wires o Sposób łączenia twisted |
| Bandowanie | Fleece |
| wire arrangement | czerwony, żółto-biały, szaro-różowe, rosa, (, niebieski, brązowo-żółty, brązowo-zielony, zielono-biały, czerwono-niebieskie, szary, żółty, zielony, biały) |
Mechanical data | Cable
| Cable weigth | 122,1 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe, Wolne od LABS |
| Outer-diameter (jacket) | 9,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | TPE-E |
| Amount wires | 10 |
| Outer diameter insulation | 1,5 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 55 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Material wire insulation (Data) | TPE-E |
| Outer diameter wire insulation (Data) | 1,8 mm |
| Tolerance outer diameter wire insulation (data) | ± 5 % |
| Shore hardness wire insulation (Data) | 55 ± 5 Shore D |
| Ingredient freeness wire insulation (Data) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy |
| Amount wires (Data) | 2 |
| Amount strands wire (Data) | 42 |
| Diameter of single wires (Data) | 0,15 mm |
| Conductor crosssection wire (Data) | 0,75 mm² |
| Material conductor wire (Data) | Skrętka miedziana, goła |
| Wire conductor type (Data) | Klasa skrętki 6 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 300 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4 A |
| Obciążalność prądowa min. żyły (dane) | 12 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Electrical resistance coating wire (Data) | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zginania (instalowanie) | x Outer diameter |
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | free cable end |
| Liczba biegunów | 14 |
Typ przyłącza 2
| Family construction form | free cable end |
| Kolor uchwytu stykowego | szary |
| Liczba biegunów | 18 |
Typ przyłącza 3
| Family construction form | M8 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 4 |
| PIN 1 | + |
| PIN 2 | S 2 |
| PIN 3 | - |
| PIN 4 | S 1 |

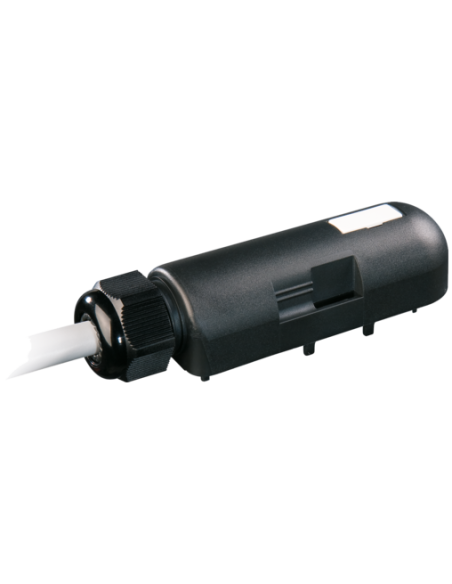

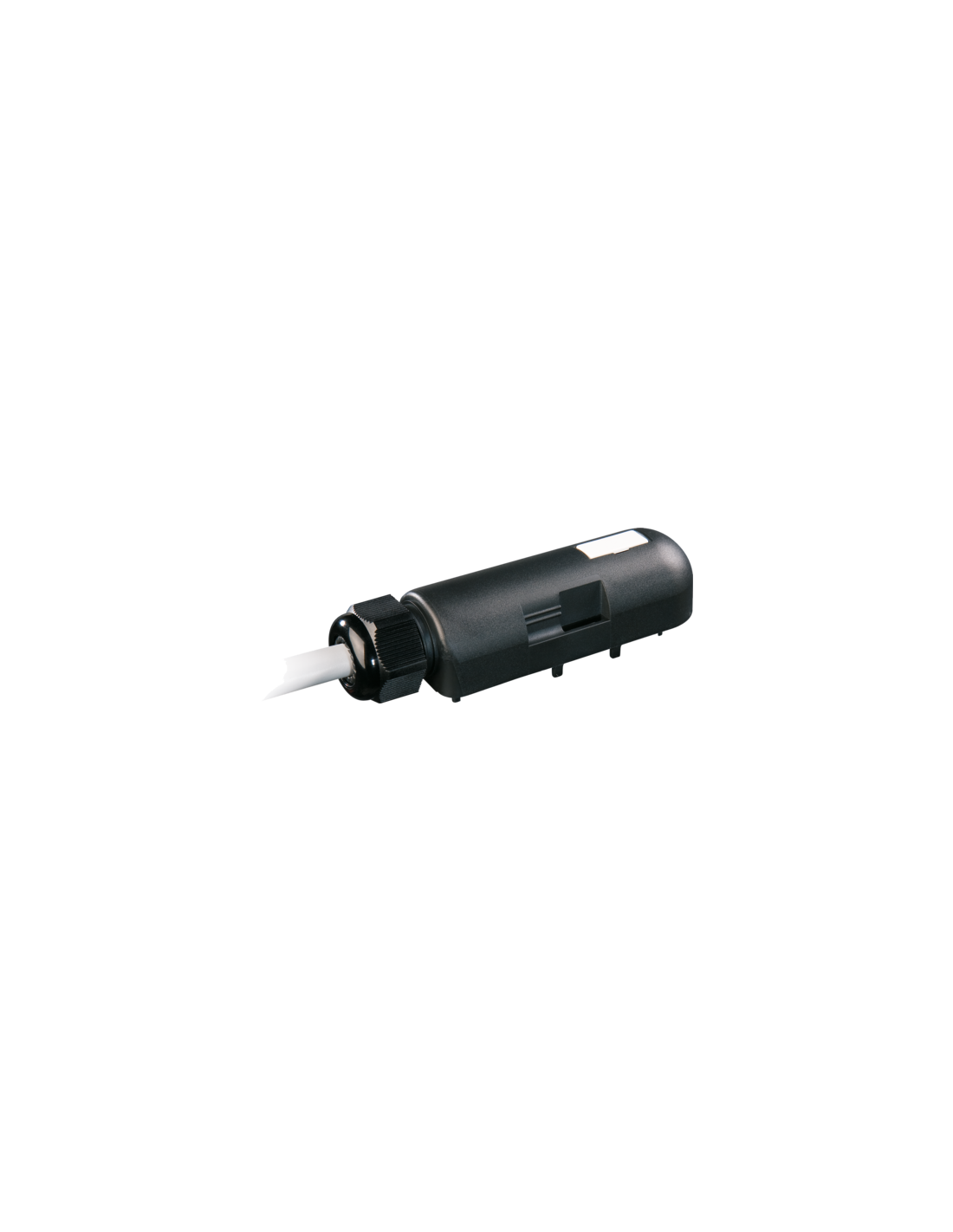

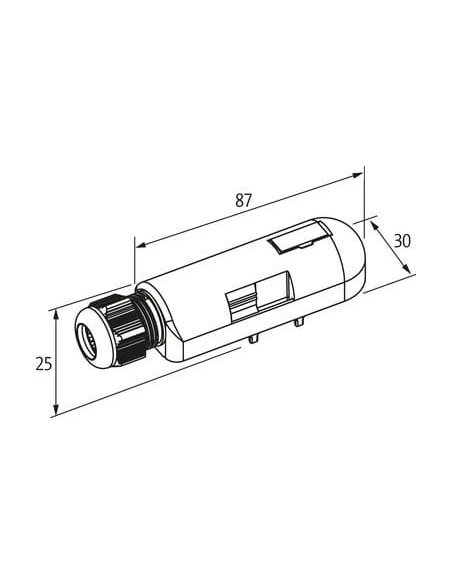

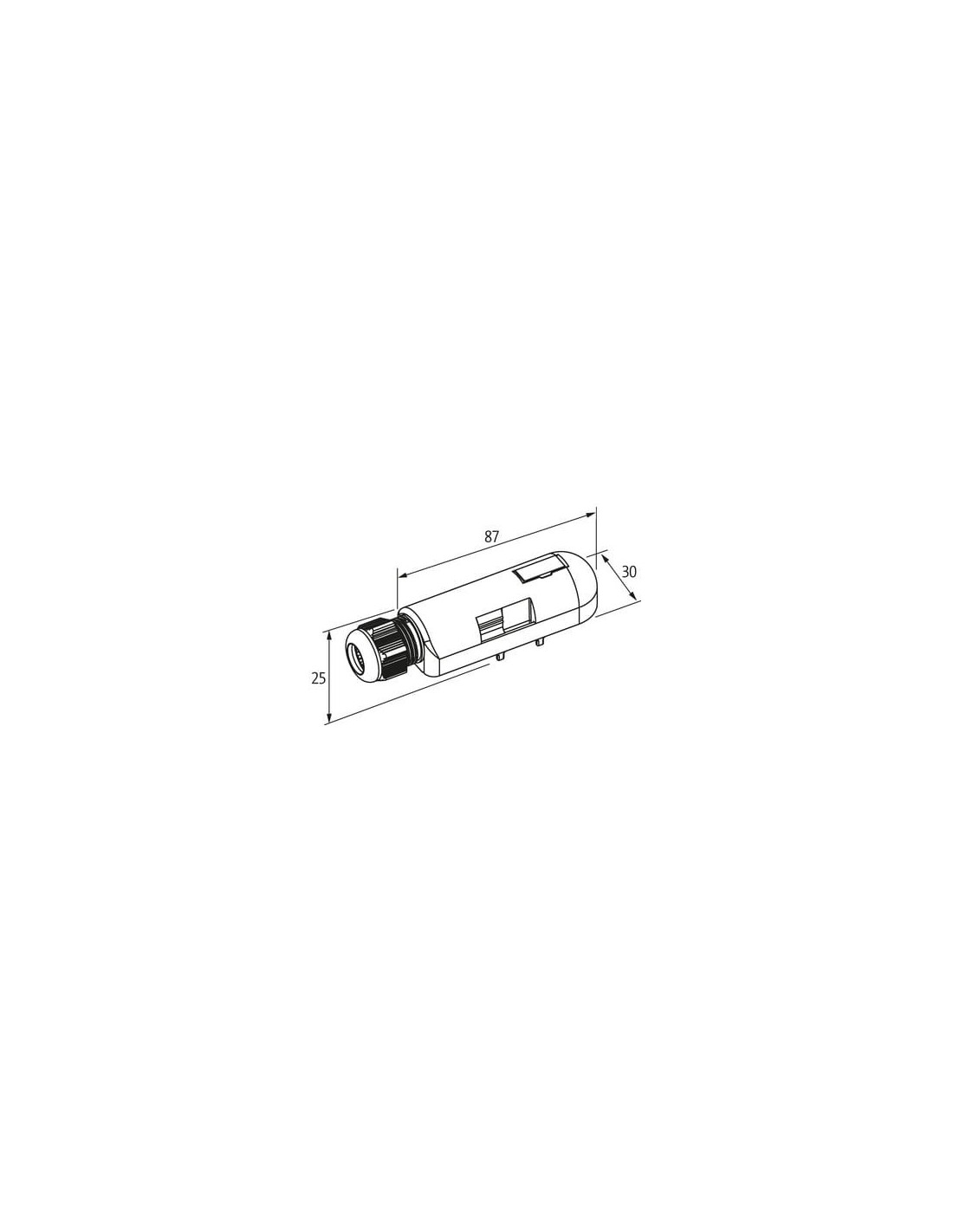

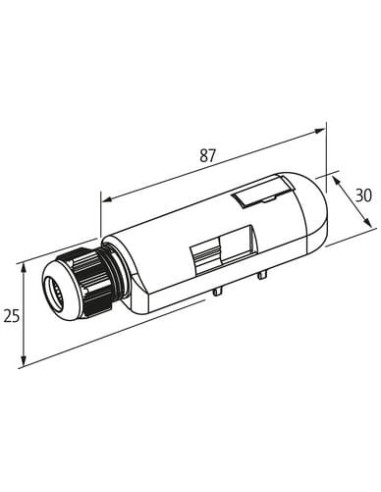

Wstępnie okablowana nasadka do Exact8, 6xM8, 4-biegunowa – kod 8000-86149-3891500
Wstępnie okablowana nasadka do Exact8 to wyspecjalizowane rozwiązanie umożliwiające szybkie oraz bezpieczne podłączenie wielu urządzeń automatyki przemysłowej. Produkt wyposażony jest w sześć złączy M8 o konfiguracji 4-biegunowej, co zapewnia szerokie możliwości współpracy z popularnymi czujnikami oraz elementami wykonawczymi.
Kluczowe zalety i możliwości zastosowania nasadki do Exact8
- Łatwość integracji – precyzyjne wykonanie oraz przewód o długości 15 m umożliwiają montaż nawet w trudno dostępnych miejscach instalacji automatyki.
- Odporność na działanie czynników zewnętrznych – dzięki odporności na płomień, oleje i benzynę, a także szerokiemu zakresowi temperatur pracy od -20°C do 80°C (dla nasadki) i od -40°C do 80°C (dla kabla).
- Bezpieczeństwo i certyfikaty – produkt posiada certyfikaty cURus oraz CSA, co umożliwia użycie w wymagających aplikacjach przemysłowych.
- Zgodność z normami – spełnia wymagania norm dotyczących odporności na ogień (UL 1581, IEC 60332-2-2), a także norm odporności chemicznej i mechanicznej.
- Dobrze przemyślany układ połączeń pozwala na pracę z dwoma sygnałami na port, co podnosi efektywność okablowania.

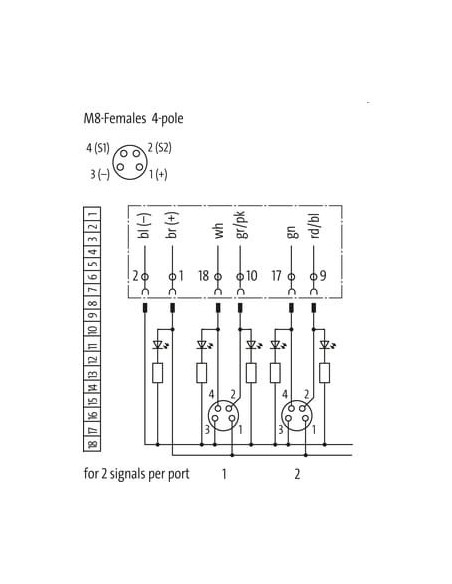

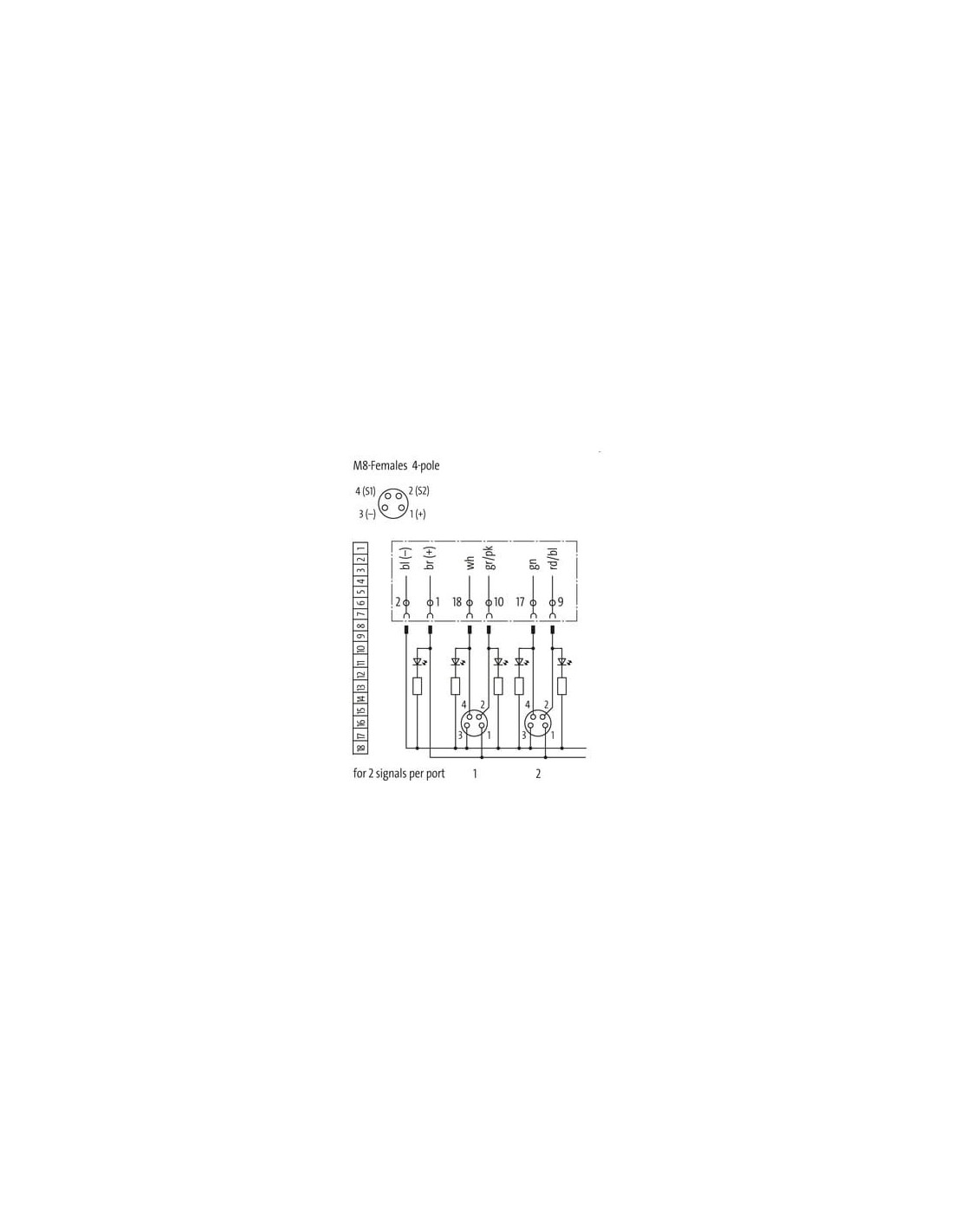

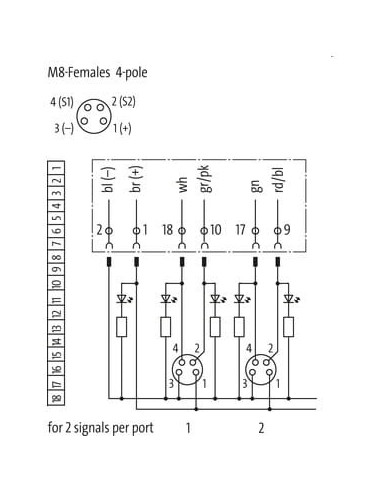

- Praktyczny schemat połączeniowy umożliwia łatwą identyfikację przewodów podczas instalacji.
Typowe zastosowania wstępnie okablowanej nasadki Exact8
Produkt znajduje zastosowanie w szerokiej gamie aplikacji, szczególnie w:
- systemach sterowania maszynami oraz liniami produkcyjnymi,
- obsłudze czujników oraz siłowników w instalacjach automatyki,
- rozwiązaniach wymagających szybkiego montażu i demontażu okablowania,
- aplikacjach przemysłowych o wysokich wymaganiach wytrzymałościowych i odpornościowych,
- branży spożywczej, farmaceutycznej, motoryzacyjnej oraz w centrach logistycznych.
Konstrukcja i niezawodność wstępnie okablowanej nasadki do Exact8
Korpus wykonany z tworzywa sztucznego (obudowa odporna na uderzenia oraz ścieranie), a kabel z wytrzymałego PUR o wysokiej odporności na czynniki chemiczne, oferuje wysoką niezawodność, długą żywotność i bezproblemową eksploatację. Brak halogenów, ołowiu, kadmu i FCKW w materiałach zapewnia większe bezpieczeństwo użytkowania oraz przyjazność dla środowiska.
Uniwersalność konstrukcji oraz zgodność z popularnym standardem M8 umożliwia szeroką adaptację w różnorodnych rozwiązaniach technicznych. Precyzyjny mechanizm połączeń pomaga uniknąć pomyłek instalacyjnych oraz skraca czas wdrożeń serwisowych.
Podsumowanie – wstępnie okablowana nasadka do Exact8 8000-86149-3891500
Wstępnie okablowana nasadka do Exact8 w wersji 6xM8, 4-biegunowa to gwarancja sprawnego i bezpiecznego połączenia w zautomatyzowanych systemach przemysłowych. Szeroka kompatybilność, odporność na niesprzyjające warunki oraz niezawodność wykonania sprawiają, że to rozwiązanie spełnia oczekiwania zarówno projektantów, jak i działów utrzymania ruchu w wielu branżach.
