10.0 m
Dane elektryczne | Zasilanie
| Prąd sumaryczny maks. | 8 A |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 360 |
| Funkcja kabla | Hybrydowe, Sygnał, Power |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 10 wires o Filler twisted |
| Bandowanie | Fleece |
| Filler | tak |
| wire arrangement | , niebieski, brązowo-zielony, zielono-biały, czerwono-niebieskie, szaro-różowe, szary, żółty, zielony, biały |
Mechanical data | Cable
| Cable weigth | 110 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe, Wolne od LABS |
| Outer-diameter (jacket) | 9,2 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PVC |
| Amount wires | 8 |
| Outer diameter insulation | 1,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 55 ± Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
| Material wire insulation (Power) | TPE-E |
| Outer diameter wire insulation (Power) | 1,8 mm |
| Tolerance outer diameter wire insulation (Power) | ±5 % |
| Shore hardness wire insulation (Power) | 55 Shore D |
| Ingredient freeness wire insulation (Power) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy |
| Liczba żył (zasilanie) | 2 |
| Amount strands wire (Power) | 42 |
| Diameter of single wires (Power) | 0,15 mm |
| Wire conductor cross section (Power) | 0,75 mm² |
| Material conductor wire (Power) | Skrętka miedziana, goła |
| Conductor type wire (Power) | Klasa skrętki 5 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 300 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4 A |
| Current carrying capacity min. wire (Power) | 7,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Electrical resistance coating wire (Power) | 26 Ω/km @20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zginania (instalowanie) | x Outer diameter |
| Promień zgięcia (stały) | x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | free cable end |
| Liczba biegunów | 10 |

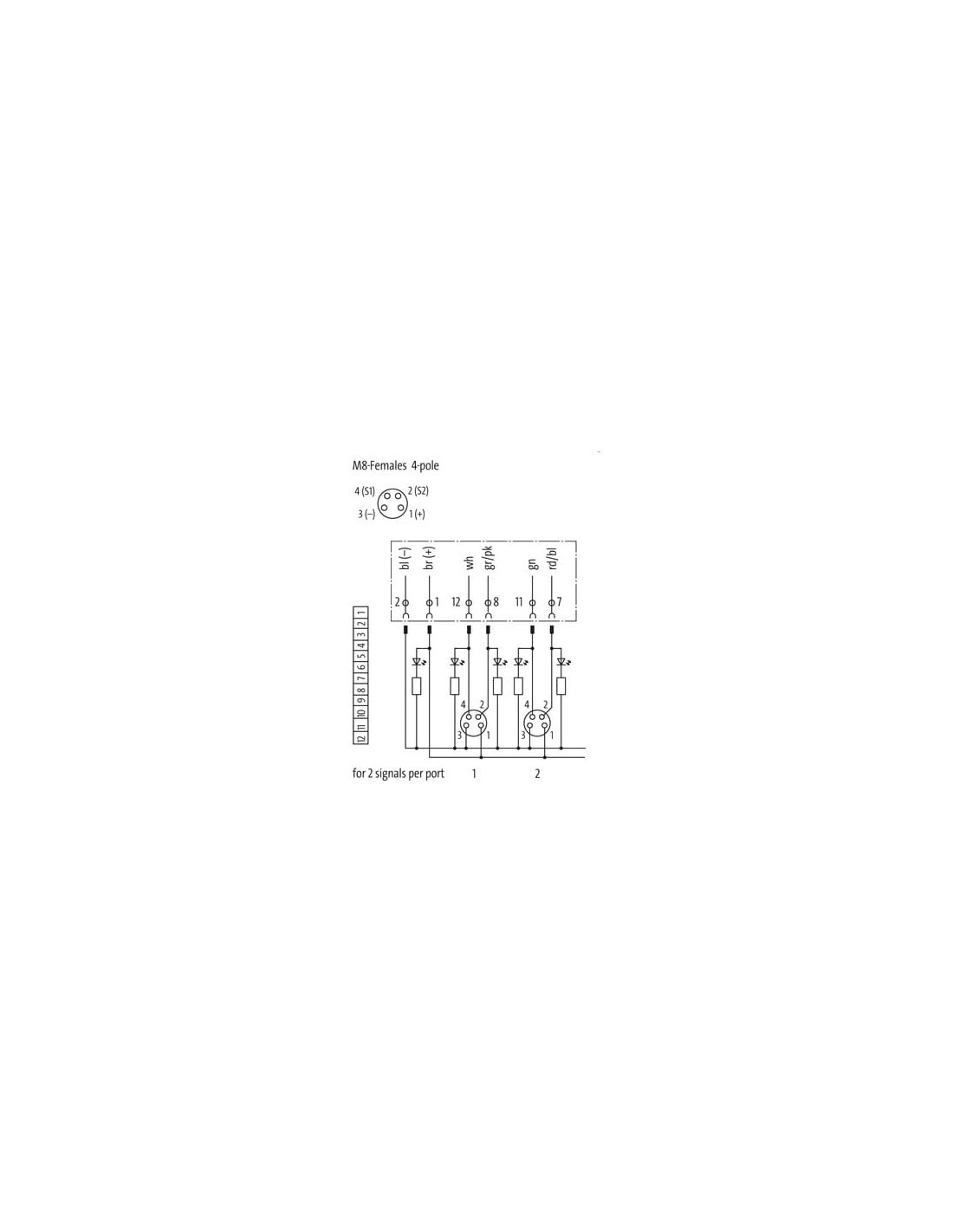

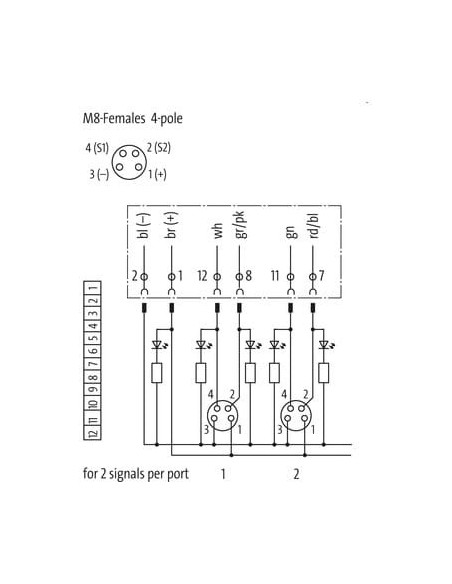

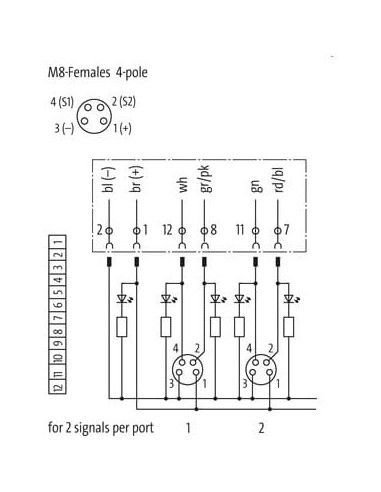

Typ przyłącza 2
| Family construction form | M8 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 4 |
| PIN 1 | + |
| PIN 2 | S 2 |
| PIN 3 | - |
| PIN 4 | S 1 |
Zaślepka do przewodów Exact8 4xM8 4-pin – profesjonalne rozwiązanie do zabezpieczania połączeń
Zaślepka do przewodów do złączy systemowych Exact8, model 4xM8, 4-pin, o kodzie produktu 8000-84149-3601000, to specjalistyczny komponent zaprojektowany do ochrony i organizacji przewodów w wymagających aplikacjach przemysłowych. Sprawdza się zarówno w środowiskach automatyki, jak i w instalacjach wymagających wysokiego poziomu niezawodności połączeń.
Funkcjonalność i możliwości wykorzystania zaślepki do przewodów Exact8
Zaślepka do przewodów Exact8 pełni kluczową rolę w systemach rozproszonych, takich jak rozdzielacze sygnałów, skrzynki przyłączeniowe czy połączenia maszynowe. Służy do ochrony nieużywanych wejść i wyjść, zapobiegając przedostawaniu się zabrudzeń, wilgoci, pyłu oraz innych czynników zewnętrznych, które mogą negatywnie wpływać na żywotność i bezawaryjność układów elektrycznych.
- Zabezpiecza połączenia M8 (4-pinowe) przed czynnikami środowiskowymi.
- Idealna do systemów Exact8 – szybkie i pewne mocowanie w zastosowaniach przemysłowych.
- Prostota montażu pozwala na bezproblemową integrację ze złączami oraz przewodami.
- Wielość zastosowań w automatyce, mechanice precyzyjnej i technice pomiarowej.
- Kompatybilność z przewodami hybrydowymi, sygnałowymi oraz zasilającymi.
Solidna konstrukcja – bezpieczeństwo i trwałość w każdych warunkach
Zaślepka wykonana jest z wytrzymałego tworzywa sztucznego odpornego na uszkodzenia mechaniczne oraz działanie substancji chemicznych. Materiał zapewnia trudnopalność oraz bezpieczeństwo eksploatacji nawet w trudnych warunkach przemysłowych i wydłużonych cyklach pracy.
Dodatkową cechą produktu jest wysoka odporność na temperatury robocze (od -20 °C do +80 °C), co sprawia, że zaślepka sprawdza się zarówno w mroźnych halach produkcyjnych, jak i w środowiskach wysokotemperaturowych.
Typowe zastosowania w przemyśle i automatyce
- Zabezpieczenie wolnych wejść/wyjść w modułach rozdzielczych Exact8
- Ochrona portów M8 w systemach sensorycznych oraz siłownikach
- Organizacja i izolacja przewodów w szafach sterowniczych i pulpitach operatorskich
- Zastosowanie w systemach pomiarowych, maszynach produkcyjnych i liniach technologicznych
Dzięki kompatybilności z przewodami sygnałowymi, hybrydowymi oraz zasilającymi, zaślepka do przewodów Exact8 4xM8, 4-pin stanowi uniwersalne rozwiązanie w wielu dziedzinach przemysłu.
Podsumowanie – niezawodna ochrona dla połączeń M8 w systemach Exact8
Wybierając zaślepkę do przewodów 8000-84149-3601000, zyskuje się pewność ochrony infrastruktury kablowej przed szkodliwym wpływem czynników zewnętrznych i ryzykiem awarii. Prosta budowa, wytrzymałość, szeroki zakres zastosowań oraz wysoka odporność temperaturowa i chemiczna czynią ten produkt niezastąpionym elementem w automatyce i przemyśle.
