6-portowy, 4-piny
3.0 m
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 2 A |
| Prąd sumaryczny maks. | 8 A |
Dane techniczne | Komunikacja przemysłowa
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 389 |
| Kolor izolacji | szary |
| Type of Certificate | cURus, CSA |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 10 wires o Sposób łączenia twisted |
| Bandowanie | Fleece |
| wire arrangement | czerwony, żółto-biały, szaro-różowe, rosa, (, niebieski, brązowo-żółty, brązowo-zielony, zielono-biały, czerwono-niebieskie, szary, żółty, zielony, biały) |
Mechanical data | Cable
| Cable weigth | 122,1 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe, Wolne od LABS |
| Outer-diameter (jacket) | 9,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | TPE-E |
| Amount wires | 10 |
| Outer diameter insulation | 1,5 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 55 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Material wire insulation (Data) | TPE-E |
| Outer diameter wire insulation (Data) | 1,8 mm |
| Tolerance outer diameter wire insulation (data) | ± 5 % |
| Shore hardness wire insulation (Data) | 55 ± 5 Shore D |
| Ingredient freeness wire insulation (Data) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy |
| Amount wires (Data) | 2 |
| Amount strands wire (Data) | 42 |
| Diameter of single wires (Data) | 0,15 mm |
| Conductor crosssection wire (Data) | 0,75 mm² |
| Material conductor wire (Data) | Skrętka miedziana, goła |
| Wire conductor type (Data) | Klasa skrętki 6 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 300 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4 A |
| Obciążalność prądowa min. żyły (dane) | 12 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Electrical resistance coating wire (Data) | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zginania (instalowanie) | x Outer diameter |
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | free cable end |
| Liczba biegunów | 14 |
Typ przyłącza 2
| Family construction form | M8 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 4 |

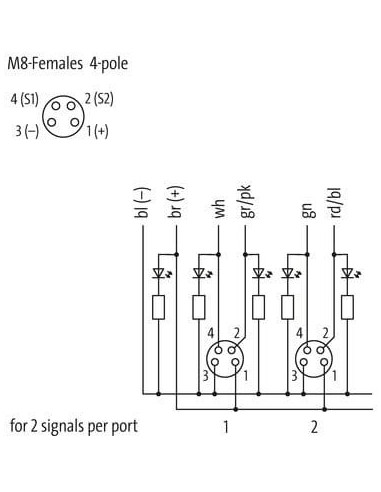

| PIN 1 | + |
| PIN 2 | S 2 |
| PIN 3 | - |
| PIN 4 | S 1 |

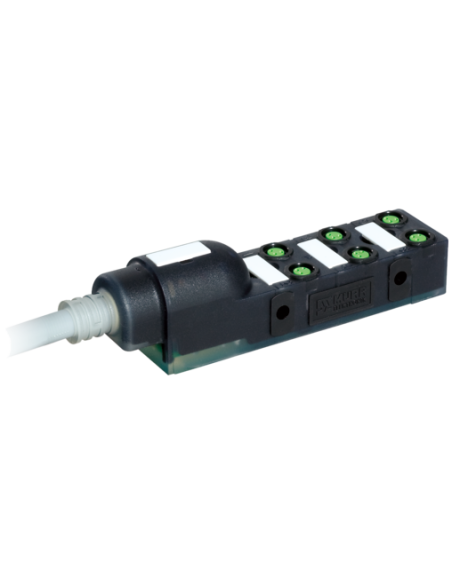

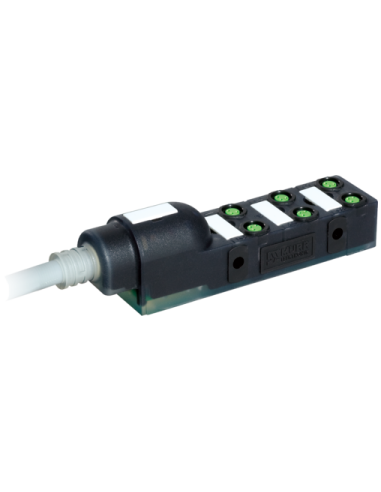

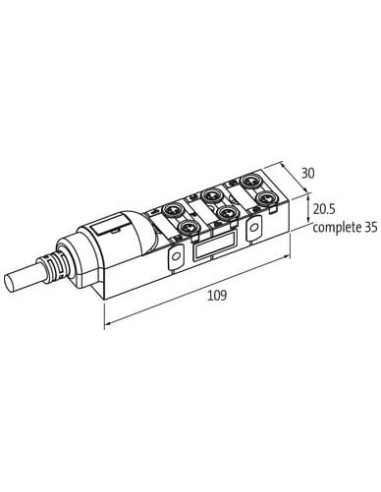

Exact8 6xM8 4-biegunowy z kablem formowanym – profesjonalna listwa rozdzielcza do automatyki
Exact8 to 6-portowa listwa rozdzielcza wyposażona w złącza M8 4-biegunowe z kablem formowanym o długości 3 metrów. To wysokiej jakości rozwiązanie przeznaczone do montażu w różnorodnych aplikacjach przemysłowych, gdzie wymagana jest efektywna dystrybucja sygnałów oraz zasilania. Konstrukcja urządzenia umożliwia szybkie i pewne podłączenie przewodów, co przyspiesza instalację oraz modernizację stanowisk automatyki.
Profesjonalne zastosowania Exact8 – listwa rozdzielcza M8
Listwa rozdzielcza Exact8 z 6 portami M8 jest idealna do:
- Automatyzacji linii produkcyjnych – szybkie połączenia sensorów, siłowników oraz innych urządzeń wykonawczych.
- Systemów maszyn CNC – niezawodne połączenia sygnałowe w środowiskach wymagających odporności na oleje i substancje chemiczne.
- Rozdziału mocy i sygnałów w szafach sterowniczych oraz rozdzielniach maszyn.
- Instalacjach transportowych i magazynowych – wytrzymałość na intensywną eksploatację, ruch oraz wibracje.
- Systemach pakujących, montażowych i robotach przemysłowych.
Najważniejsze cechy Exact8 6xM8 – listwa rozdzielcza z formowanym przewodem
- 6 portów M8, 4-biegunowych – zapewniających obsługę 12 sygnałów na listwie.
- Kabel formowany – długość 3 metry (możliwość zamówienia innych długości).
- Odporność na czynniki chemiczne i oleje – obudowa wykonana z wytrzymałego tworzywa sztucznego.
- Wysoki stopień ochrony IP65/IP67 – ochrona przed pyłem, wilgocią i wodą.
- Zakres temperatury pracy: od -20°C do 80°C.
- Trudnopalność oraz odporność na ścieranie.
- Kabel PUR – lekki, elastyczny, odporny na załamania, bezołowiowy, wolny od halogenów oraz innych szkodliwych związków.
- Szybki montaż dzięki gwintowanym gniazdom M8 x 1 oraz końcowemu przewodowi przygotowanemu do instalacji.
- Certyfikaty cURus, CSA – zgodność z międzynarodowymi normami bezpieczeństwa.
Zalety i korzyści stosowania listwy Exact8
Exact8 6xM8 4-biegunowy to element, który znacząco ułatwia rozbudowę oraz modernizację instalacji automatyki bez potrzeby użycia skomplikowanych rozdzielni kablowych. Dzięki bezpiecznym złączom M8 oraz odpornemu na uszkodzenia kablowi PUR, listwa gwarantuje wieloletnią pracę nawet w trudnych warunkach przemysłowych.
Standardowe kodowanie A oraz precyzyjnie opisane wyjścia pozwalają na szybkie i błędoodporne podłączenie urządzeń, sensorów oraz elementów wykonawczych. Kompaktowe rozmiary umożliwiają integrację nawet w ograniczonych przestrzeniach maszyn czy linii produkcyjnych.
Wytrzymałość mechaniczna i bezpieczeństwo użytkowania Exact8
Obudowa wykonana z tworzywa sztucznego wysokiej jakości zapewnia doskonałą odporność na uszkodzenia mechaniczne oraz agresywne media obecne w środowiskach przemysłowych. Formowany przewód PUR sprawdza się zarówno przy montażu stacjonarnym, jak i w aplikacjach z elementami ruchomymi (zginanie, skręcanie, dynamiczne trasy kablowe).
- Wytrzymałość na miliony cykli gięcia (C-track).
- Możliwość stosowania w szerokim zakresie temperatur.
- Odporność na płomień według UL oraz IEC.
Podsumowanie – Exact8 6xM8 4-biegunowy z kablem formowanym
Listwa rozdzielcza Exact8 to solidne i niezawodne rozwiązanie do rozdziału sygnałów oraz zasilania w automatyce przemysłowej. Dzięki sześciu portom M8 i przemyślanej budowie możliwa jest szybka oraz bezpieczna integracja nawet najbardziej rozbudowanych instalacji maszyn i linii technologicznych, przy zachowaniu wysokiego stopnia ochrony oraz niezawodności.
