8-portowy, 4-piny
PUR/PVC
Inne długości kabli są dostarczane na życzenie.
15.0 m
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 2 A |
| Prąd sumaryczny maks. | 8 A |
Dane techniczne | Komunikacja przemysłowa
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 395 |
| Rodzaj przewodu | 2 |
| Funkcja kabla | Hybrydowe, Sygnał, Power |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 6 wires o Wypełniacz rdzeniowy twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 12 wires o Sposób łączenia twisted |
| wire arrangement | czarny, fioletowy, szaro-różowe, czerwono-niebieskie, zielono-biały, brązowo-zielony, (brązowo-szary, szaro-biały, brązowo-żółty, żółto-biały, czerwony, rosa, szary, żółty, zielony, biały, , niebieski) |
Mechanical data | Cable
| Cable weigth | 154 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 87 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 9,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PVC |
| Amount wires | 16 |
| Outer diameter insulation | 1,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
| Material wire insulation (Power) | PVC |
| Outer diameter wire insulation (Power) | 1,8 mm |
| Tolerance outer diameter wire insulation (Power) | ±5 % |
| Shore hardness wire insulation (Power) | 43±5 Shore D |
| Material properties wire insulation (Power) | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation (Power) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Liczba żył (zasilanie) | 2 |
| Amount strands wire (Power) | 42 |
| Diameter of single wires (Power) | 0,15 mm |
| Wire conductor cross section (Power) | 0,75 mm² |
| Material conductor wire (Power) | Skrętka miedziana, goła |
| Conductor type wire (Power) | Klasa skrętki 6 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 300 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4 A |
| Current carrying capacity min. wire (Power) | 7,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Electrical resistance coating wire (Power) | 26 Ω/km @20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | free cable end |
| Liczba biegunów | 10 |
Typ przyłącza 2
| Family construction form | M8 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 4 |

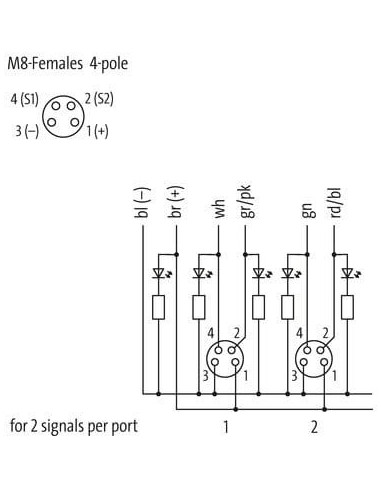

| PIN 1 | + |
| PIN 2 | S 2 |
| PIN 3 | - |
| PIN 4 | S 1 |

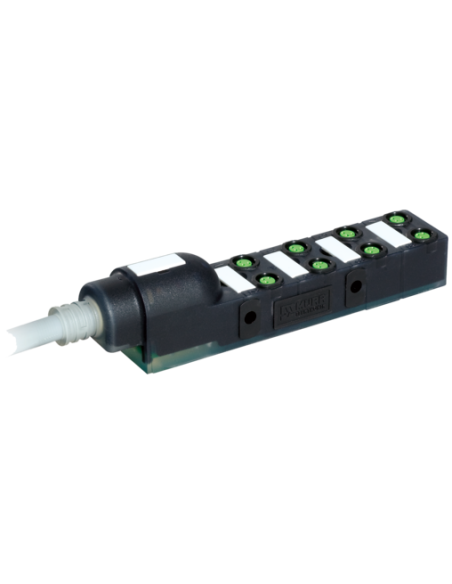

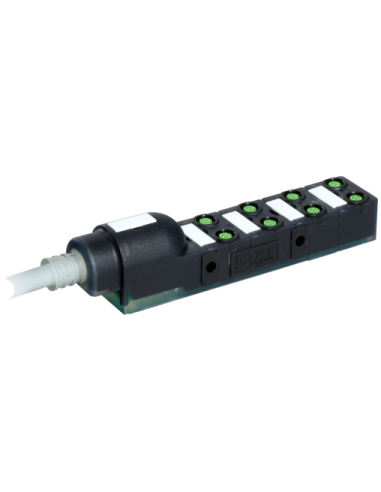

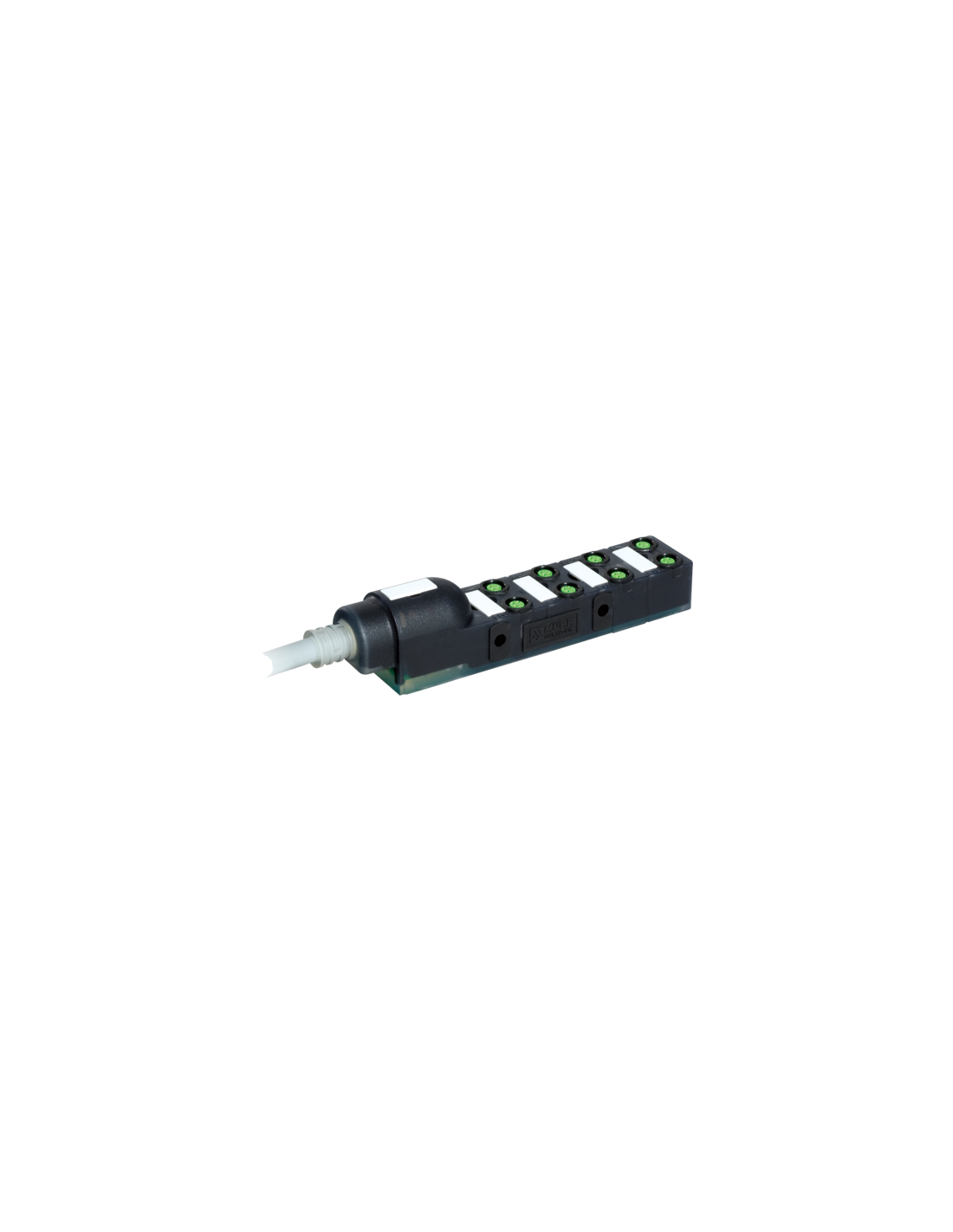

Exact8 – Rozdzielacz sygnałowy 8xM8 4-biegunowy z kablem formowanym 15 m (8000-88110-3951500)
Rozdzielacz sygnałowy Exact8 o kodzie produktu 8000-88110-3951500 to zaawansowany moduł połączeniowy, przeznaczony do efektywnej dystrybucji sygnałów oraz zasilania w instalacjach przemysłowych. Wyposażony w 8 portów M8 4-pinowych, umożliwia podłączenie wielu urządzeń automatyki, takich jak czujniki, siłowniki czy inne elementy systemów sterowania.
Wysoka odporność – Idealny do środowisk przemysłowych
Wytrzymała konstrukcja oparta na tworzywie sztucznym o wysokiej odporności chemicznej oraz na oleje gwarantuje długotrwałą pracę zarówno w wymagających warunkach przemysłowych, jak i na liniach produkcyjnych. Obudowa spełnia normy odporności IP65 oraz IP67, co pozwala na stosowanie w środowiskach narażonych na kurz i wilgoć, zapewniając niezawodność działania.
Zastosowanie rozdzielacza Exact8 w automatyce przemysłowej
- Integracja z systemami czujników – umożliwia podłączenie do 8 czujników lub urządzeń końcowych jednocześnie.
- Dystrybucja sygnałów i zasilania – moduł pozwala na równoczesne przesyłanie sygnałów oraz zasilania w jednym przewodzie.
- Automatyka linii produkcyjnych – zwiększa efektywność okablowania, upraszcza instalacje oraz umożliwia sprawne serwisowanie.
- Systemy pakujące, transportowe i magazynowe – sprawdzi się wszędzie tam, gdzie liczą się szybkie i pewne połączenia.
Wytrzymałość i elastyczność instalacji kablowej
Kabel formowany PUR/PVC o długości 15 metrów, zastosowany w Exact8, charakteryzuje się długą żywotnością dzięki wysokiej odporności na ścieranie, uszkodzenia mechaniczne, częste zmiany położenia oraz elastyczność. Przewód jest trudno zapalny (trudnopalny wg UL 1581 oraz IEC 60332-2-2), wolny od szkodliwych substancji, takich jak ołów, kadm, FCKW oraz silikon.
Parametry użytkowe i bezpieczeństwo
- Napięcie pracy: 24V DC
- Maksymalny prąd na styk: 2A
- Maksymalny prąd sumaryczny: 8A
- Sygnały na slot: 2, co pozwala na obsługę bardziej złożonych urządzeń.
- Zakres temperatury pracy: od -20°C do 80°C (moduł), od -30°C do 80°C (kabel - warunki stałe)
Budowa i montaż rozdzielacza Exact8 8xM8

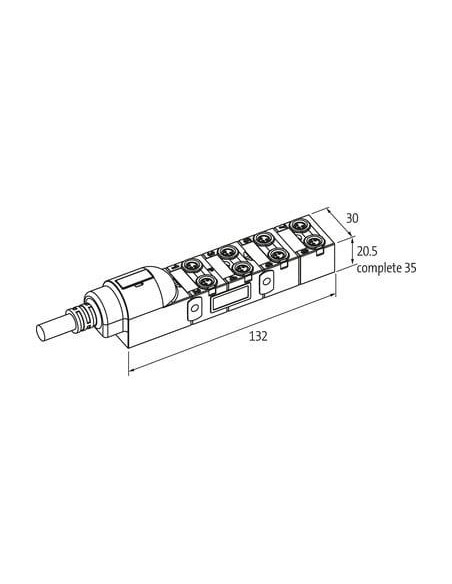

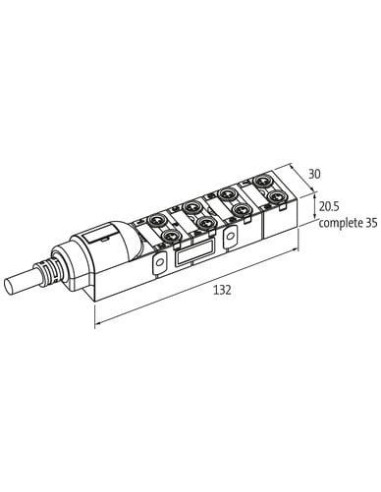

Moduł umożliwia szybki montaż za pomocą gwintów M8 x 1 oraz wygodne podłączenie przewodów dzięki przemyślanej konstrukcji złącza. Zintegrowane diody LED pozwalają na łatwe monitorowanie stanu sygnałów, co zwiększa bezpieczeństwo i ułatwia diagnostykę systemu. Rozstaw portów oraz wymiary (132 x 30 x 35 mm) umożliwiają oszczędność miejsca w szafach sterowniczych i panelach automatyki.
Główne zalety rozdzielacza Exact8 8xM8
- Szybka instalacja oraz uproszczenie okablowania dzięki gotowej do montażu sekcji z kablem 15 m
- Bezproblemowa integracja z szeroką gamą czujników i urządzeń przemysłowych
- Odporność na trudne warunki środowiskowe dzięki wytrzymałym materiałom i wysokiemu stopniowi ochrony IP
- Szeroka kompatybilność z nowoczesnymi systemami automatyki
Produkt Exact8 8xM8 4-biegunowy to optymalne rozwiązanie dla profesjonalnych instalacji automatyki, gdzie liczą się niezawodność, bezpieczeństwo oraz łatwość rozbudowy systemu sygnałowego i zasilania.
