4-portowy, 4-piny
5.0 m
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 2 A |
| Prąd sumaryczny maks. | 8 A |
Dane techniczne | Komunikacja przemysłowa
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 360 |
| Funkcja kabla | Hybrydowe, Sygnał, Power |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 10 wires o Filler twisted |
| Bandowanie | Fleece |
| Filler | tak |
| wire arrangement | , niebieski, brązowo-zielony, zielono-biały, czerwono-niebieskie, szaro-różowe, szary, żółty, zielony, biały |
Mechanical data | Cable
| Cable weigth | 110 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe, Wolne od LABS |
| Outer-diameter (jacket) | 9,2 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PVC |
| Amount wires | 8 |
| Outer diameter insulation | 1,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 55 ± Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
| Material wire insulation (Power) | TPE-E |
| Outer diameter wire insulation (Power) | 1,8 mm |
| Tolerance outer diameter wire insulation (Power) | ±5 % |
| Shore hardness wire insulation (Power) | 55 Shore D |
| Ingredient freeness wire insulation (Power) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy |
| Liczba żył (zasilanie) | 2 |
| Amount strands wire (Power) | 42 |
| Diameter of single wires (Power) | 0,15 mm |
| Wire conductor cross section (Power) | 0,75 mm² |
| Material conductor wire (Power) | Skrętka miedziana, goła |
| Conductor type wire (Power) | Klasa skrętki 5 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 300 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4 A |
| Current carrying capacity min. wire (Power) | 7,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Electrical resistance coating wire (Power) | 26 Ω/km @20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zginania (instalowanie) | x Outer diameter |
| Promień zgięcia (stały) | x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | free cable end |
| Liczba biegunów | 10 |

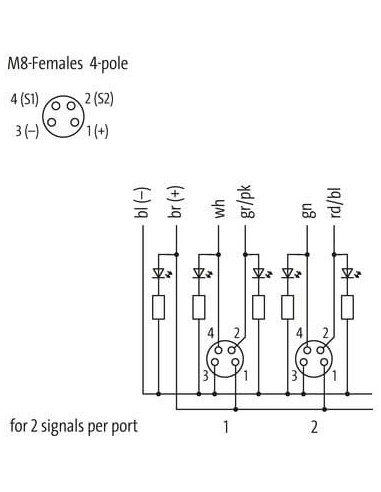

Typ przyłącza 2
| Family construction form | M8 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 4 |
| PIN 1 | + |
| PIN 2 | S 2 |
| PIN 3 | - |
| PIN 4 | S 1 |
Złącze rozdzielcze Exact8 4xM8, 4-biegunowe z kablem formowanym – kod 8000-84110-3600500
Złącze rozdzielcze Exact8 to nowoczesny element łączący, przystosowany do pracy w wymagających aplikacjach automatyki przemysłowej. Wersja 4xM8, 4-biegunowa z formowanym kablem o długości 5 metrów stanowi niezawodne rozwiązanie dla instalacji wymagających wydajnej i bezpiecznej transmisji sygnałów oraz zasilania.
Konstrukcja i materiały – wytrzymałość oraz odporność na czynniki zewnętrzne
Obudowa z tworzywa sztucznego charakteryzuje się wysoką odpornością chemiczną oraz olejoodpornością, co umożliwia pracę w środowiskach przemysłowych, gdzie występują substancje agresywne. Stopień ochrony IP65/IP67 zapewnia bezpieczeństwo aplikacji w warunkach dużej wilgotności i zapylenia, chroniąc wnętrze złącza przed kurzem oraz wodą.
Możliwości zastosowania – praktyczne rozwiązanie dla automatyki i przemysłu
Złącza Exact8 znajdują zastosowanie w systemach sygnalizacyjnych i zasilających w liniach produkcyjnych, maszynach pakujących, stanowiskach montażowych oraz innych aplikacjach, gdzie wymagane jest szybkie i niezawodne połączenie czujników lub elementów wykonawczych z systemem sterowania. Kompaktowe rozmiary (96 x 30 x 35 mm) oraz uniwersalny gwint montażowy M8 x 1 umożliwiają łatwą integrację w rozbudowanych instalacjach.
Bezpieczeństwo, jakość połączeń oraz łatwa instalacja
- 4-portowa rozdzielczość – umożliwia podłączenie do czterech urządzeń sygnałowych i/lub zasilających jednocześnie.
- 4 piny na każdy port – gwarantują przesył dwóch niezależnych sygnałów na jedno złącze.
- Wytrzymałość mechaniczna i elastyczność kabla – kabel o powłoce PUR/PVC charakteryzuje się wysoką odpornością na ścieranie, zginanie oraz miliony cykli ruchu (certyfikowana trwałość w układach ruchomych).
- Odporność na płomień i substancje chemiczne – możliwość stosowania również w trudnych warunkach przemysłowych.
- Formowany kabel redukuje ryzyko uszkodzeń mechanicznych w miejscu wyprowadzenia przewodu ze złącza.
Typowe zastosowania – wszechstronne wykorzystanie Exact8
Rozdzielacze Exact8 są szeroko stosowane w:
- automatyce przemysłowej i procesowej
- maszynach produkcyjnych i montażowych
- systemach pakowania
- technikach przenośnikowych i transportowych
- instalacjach wymagających szybkiego łączenia wielu sygnałów
Dzięki wytrzymałości na niekorzystne czynniki środowiskowe oraz uniwersalnym parametrom elektrycznym i mechanicznym, złącze Exact8 4xM8 jest pewnym wyborem wszędzie tam, gdzie liczy się niezawodność, bezpieczeństwo pracy i prostota montażu.
