PUR/PVC
3.0 m
Dane elektryczne | Zasilanie
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 350 |
| Rodzaj przewodu | 2 |
| Funkcja kabla | Hybrydowe, Sygnał, Power |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 8 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , niebieski, czerwony, rosa, szary, żółty, zielony, biały |
Mechanical data | Cable
| Cable weigth | 94,6 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 87 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 7,8 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PVC |
| Amount wires | 6 |
| Outer diameter insulation | 1,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
| Material wire insulation (Power) | PVC |
| Outer diameter wire insulation (Power) | 1,8 mm |
| Tolerance outer diameter wire insulation (Power) | ±5 % |
| Shore hardness wire insulation (Power) | 43±5 Shore D |
| Material properties wire insulation (Power) | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation (Power) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Liczba żył (zasilanie) | 2 |
| Amount strands wire (Power) | 24 |
| Diameter of single wires (Power) | 0,2 mm |
| Wire conductor cross section (Power) | 0,75 mm² |
| Material conductor wire (Power) | Skrętka miedziana, goła |
| Conductor type wire (Power) | Klasa skrętki 5 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 300 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4 A |
| Current carrying capacity min. wire (Power) | 7,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Electrical resistance coating wire (Power) | 26 Ω/km @20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | UL 1581 § 1090 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |

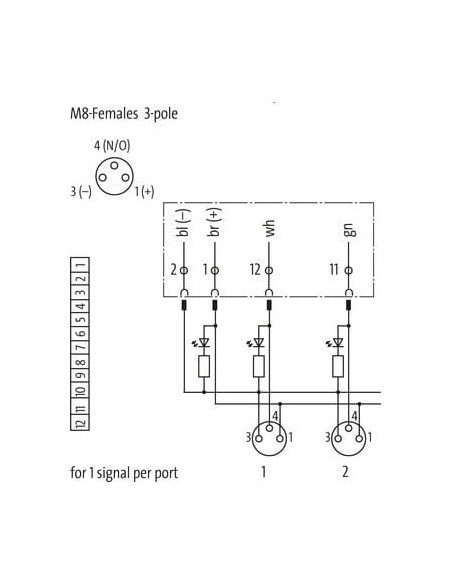

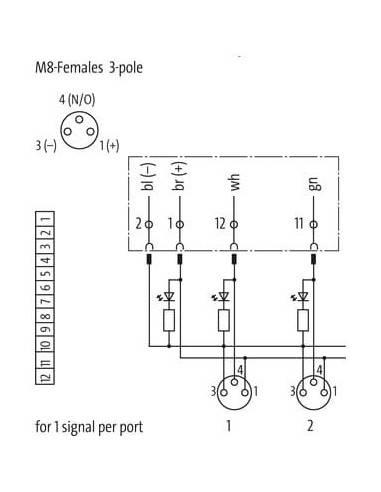

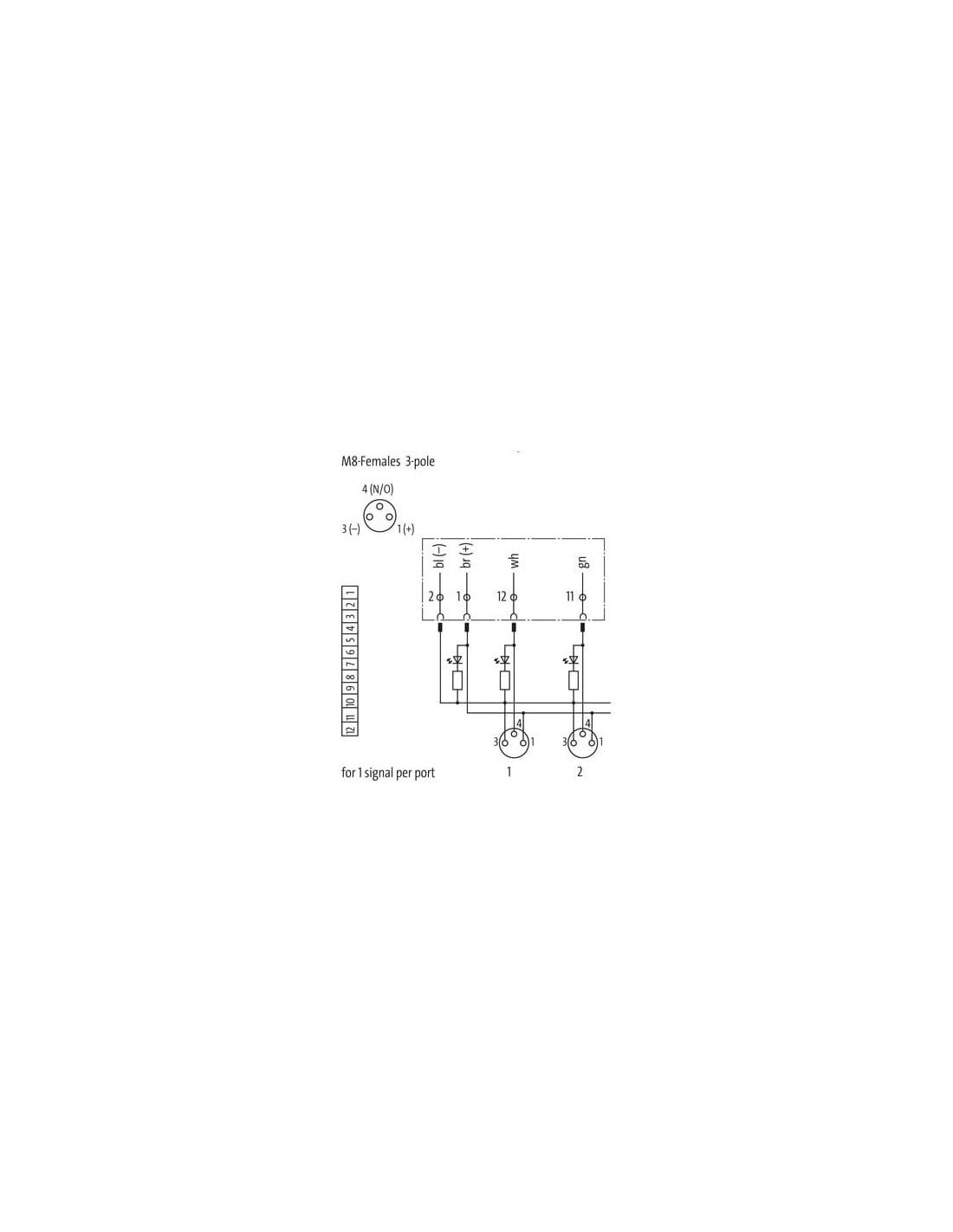

Parametry zacisków
Typ przyłącza 1
| Family construction form | free cable end |
| Liczba biegunów | 8 |
Typ przyłącza 2
| Family construction form | M8 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 3 |
| PIN 1 | + |
| PIN 3 | - |
| PIN 4 | S |

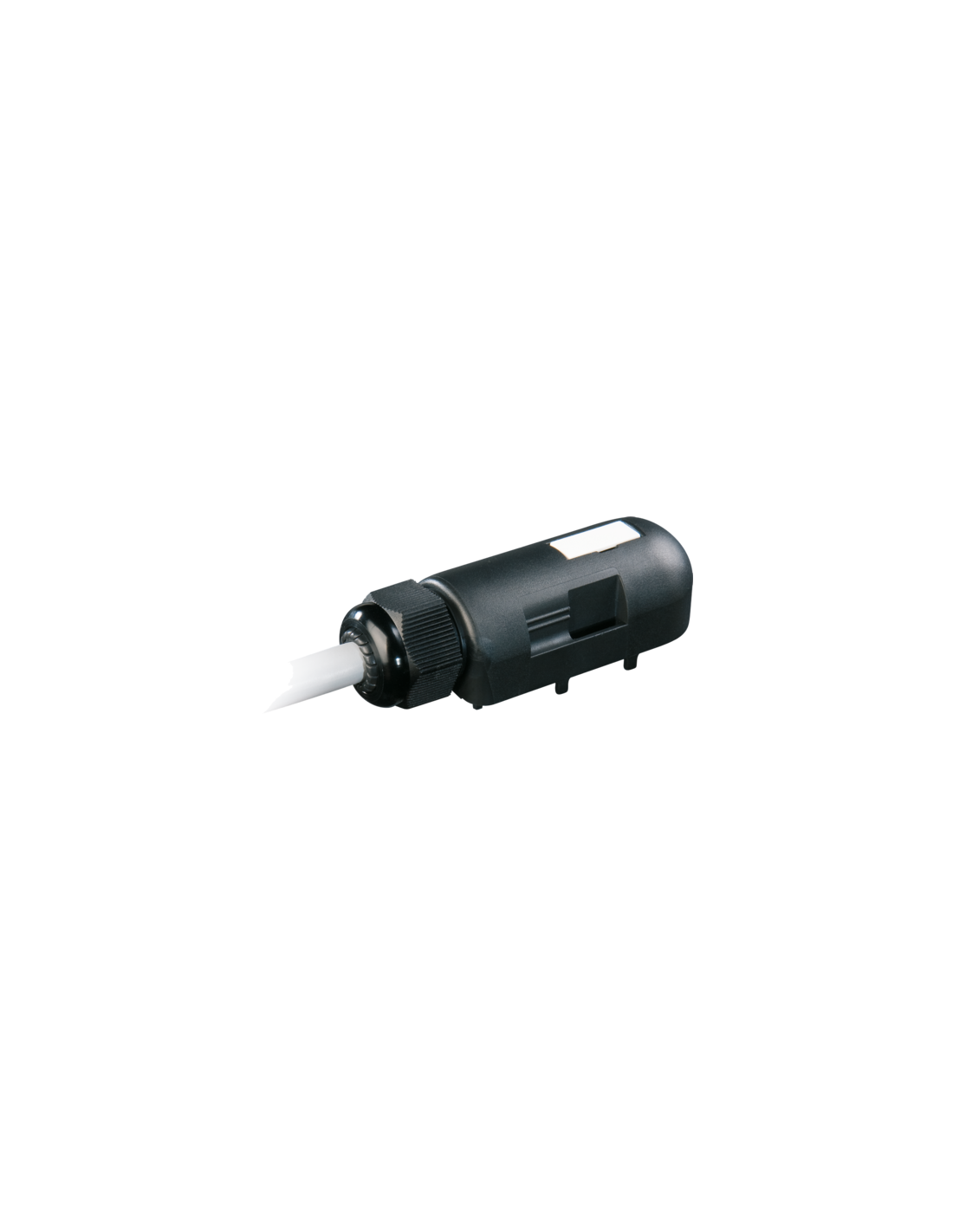

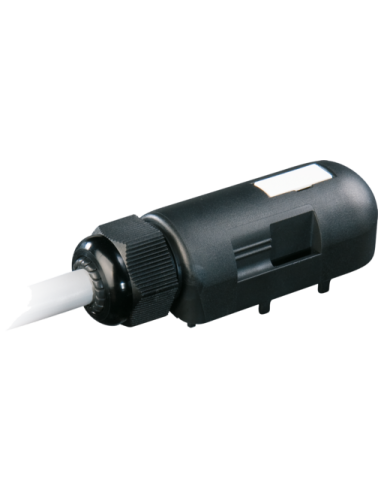

Osłona kabla dla Exact8, 6xM8, 3-biegunowy – 8000-86049-3500300
Osłona kabla dedykowana do systemu Exact8, wyposażona w 6 złączy M8 3-biegunowych, to nowoczesne rozwiązanie, które zapewnia niezawodną ochronę i organizację przewodów sygnałowych oraz zasilających w trudnych warunkach przemysłowych. Produkt o kodzie 8000-86049-3500300 został zaprojektowany z myślą o zastosowaniach wymagających wysokiej odporności mechanicznej i chemicznej.
Najważniejsze cechy produktu – Osłona kabla 6xM8 3-biegunowa
- Odporność na płomień – trudnopalne tworzywo spełniające normy UL 1581 § 1100 FT2, IEC 60332-2-2.
- Szeroki zakres temperatur pracy – możliwość użytkowania w temperaturach od -30°C do 80°C.
- Elastyczność aplikacji – wytrzymałość na wielokrotne zginanie, ponad 2 miliony cykli w aplikacjach z prowadnikiem kablowym (C-track).
- Ochrona przed czynnikami zewnętrznymi – wysoka odporność na oleje, benzynę oraz typowe środki chemiczne stosowane w przemyśle.
- Bezpieczeństwo użytkowania – bez dodatku ołowiu, kadmu, FCKW oraz silikonu.

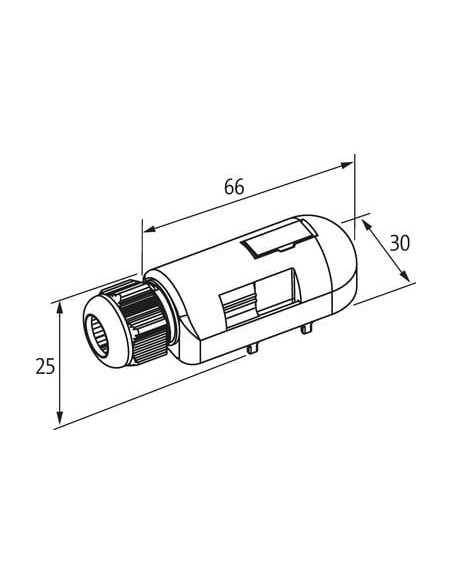

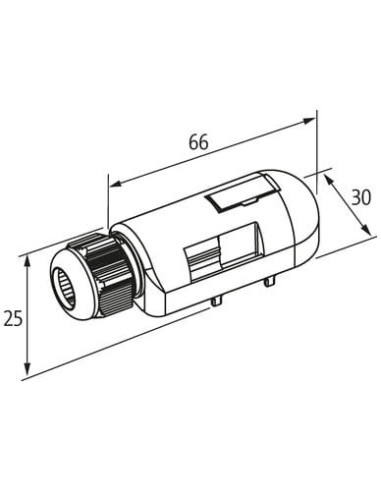

- Przejrzystość montażu – kompaktowe wymiary obudowy: 66 mm długości, 30 mm szerokości i 25 mm wysokości.
- Certyfikacja – posiada certyfikat cURus, potwierdzający zgodność z rygorystycznymi normami bezpieczeństwa.
Zastosowanie osłony kabla do systemów Exact8 – kluczowe korzyści
Osłona kabla o podwyższonej trwałości znajduje szerokie zastosowanie w systemach automatyki przemysłowej, instalacjach maszyn, liniach produkcyjnych oraz urządzeniach wymagających niezawodnej komunikacji i zasilania. Idealnie sprawdzi się w miejscach o podwyższonym poziomie drgań, narażonych na zginanie oraz wymagających estetycznej ochrony i organizacji okablowania.
- Montaż w szafach sterowniczych i rozdzielniach elektrycznych.
- Ochrona połączeń sensorów i aktuatorów w maszynach przemysłowych.
- Wykorzystanie w aplikacjach transportowych lub robotycznych.
- Zastosowanie w liniach montażowych, gdzie konieczna jest odporność na oleje i ścieranie.
Budowa i konstrukcja osłony – wygoda oraz bezpieczeństwo w jednym
Kompaktowa i solidna obudowa z tworzywa sztucznego o wysokiej odporności na uszkodzenia mechaniczne i korozję. Zastosowanie materiałów PUR/PVC pozwala na łatwą obróbkę mechaniczną oraz zapewnia długotrwałą ochronę przewodów.
- Łatwy montaż i demontaż dzięki przemyślanej budowie osłony.
- Wyprowadzenie przewodów oraz ich zaciski zapewniają bezpieczne połączenia elektryczne.
- Liczba biegunów – 3 dla każdego złącza M8, co pozwala na elastyczne podłączenie różnych typów urządzeń.
Dlaczego warto wybrać osłonę kabla dla Exact8?
Osłona kabla 8000-86049-3500300 zapewnia niezawodność, trwałość i bezpieczeństwo instalacji w nowoczesnych aplikacjach przemysłowych. Sprawdzi się zarówno w środowiskach wymagających wysokiej odporności na temperaturę i czynniki chemiczne, jak i dynamicznych, gdzie przewody są narażone na ruch i częste zginanie.
