Dostępny
10-portowy, 3-piny
normalny i boczny montaż w linii
dla sygnałów NPN 24 V DC
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 2 A |
| Prąd sumaryczny maks. | 8 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 70 °C |
| Additional condition temperature range | depending on cable quality |

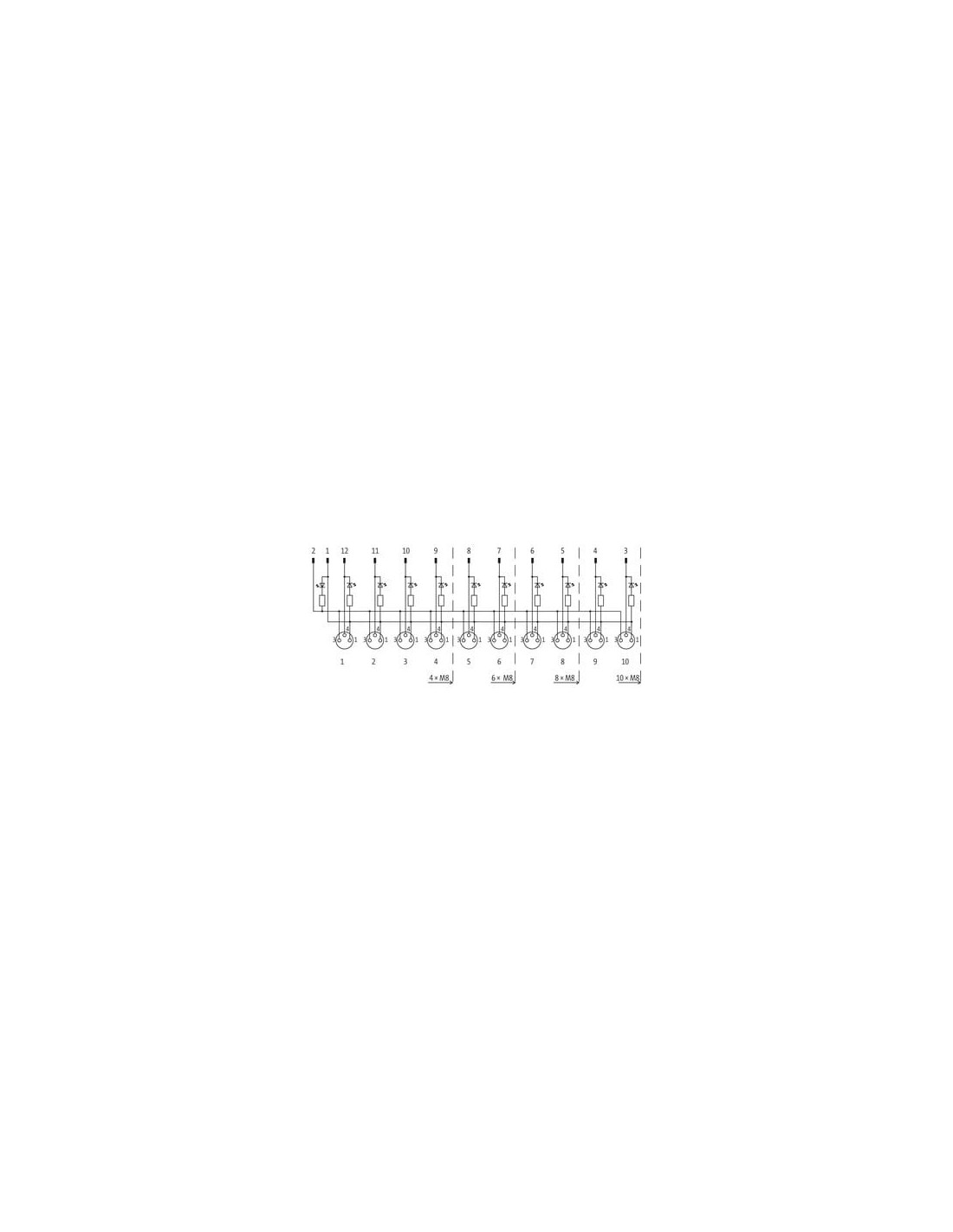

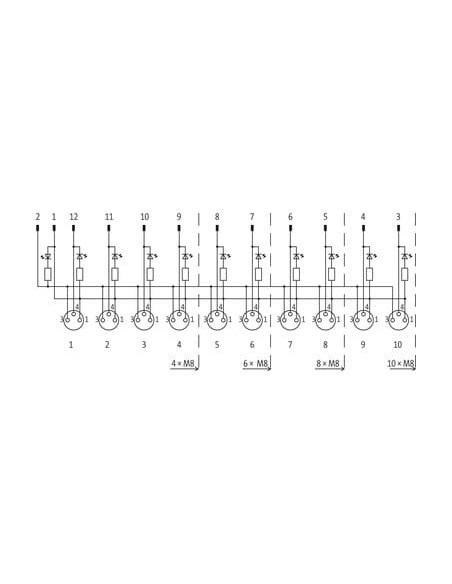

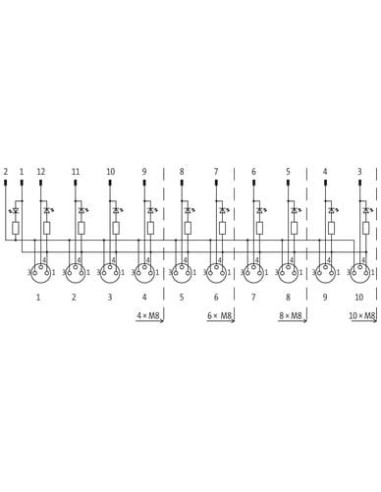

Parametry zacisków
Typ przyłącza 1
| Family construction form | Cap |
| Liczba biegunów | 12 |
| PIN 1 | Bu 1 Pin 1 |
| PIN 2 | Bu 1 Pin 2 |
| PIN 3 | Bu 1 Pin 3 |
| PIN 4 | Bu 1 Pin 4 |
| PIN 5 | Bu 2 Pin 1 |
| PIN 6 | Bu 2 Pin 2 |
| PIN 7 | Bu 2 Pin 3 |
| PIN 8 | Bu 2 Pin 4 |
| PIN 9 | Bu 3 Pin 1 |
| PIN 10 | Bu 3 Pin 2 |
| PIN 11 | Bu 3 Pin 3 |
| PIN 12 | Bu 3 Pin 4 |
| PIN 13 | Bu 4 Pin 1 |
| PIN 14 | Bu 4 Pin 2 |
| PIN 15 | Bu 4 Pin 3 |
| PIN 16 | Bu 4 Pin 4 |
| PIN 17 | Bu 1 Pin 5 |
| PIN 18 | Bu 2 Pin 5 |
| PIN 19 | Bu 3 Pin 5 |
| PIN 20 | Bu 4 Pin 5 |
| PIN 21 | Br 1 - Br 4 |

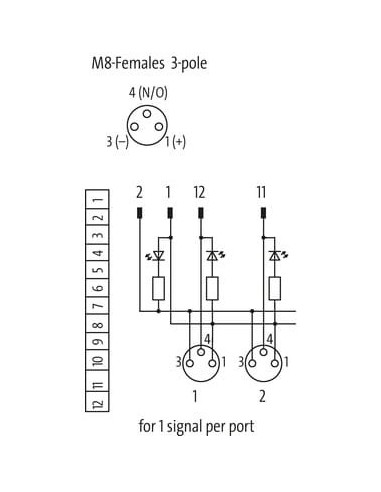

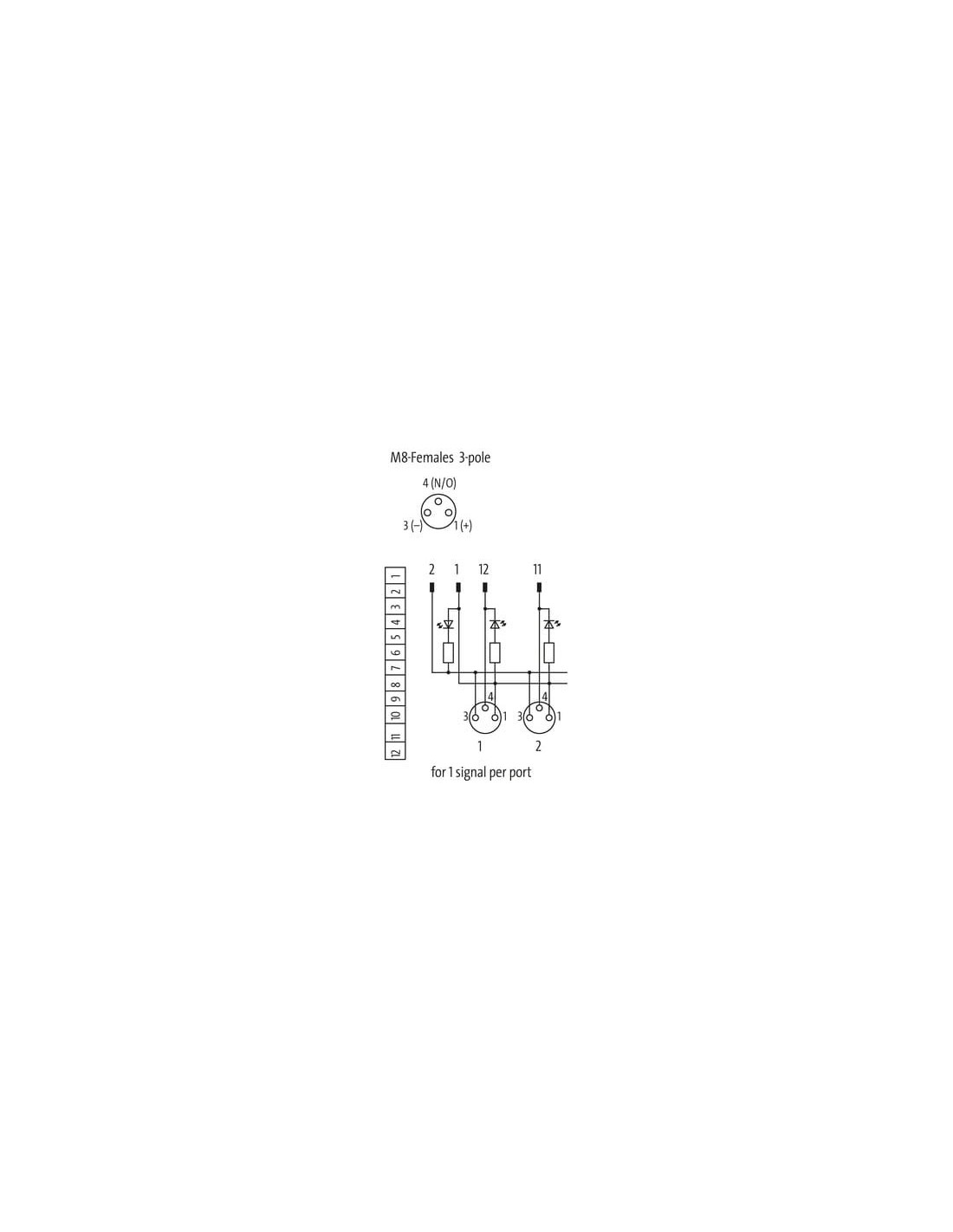

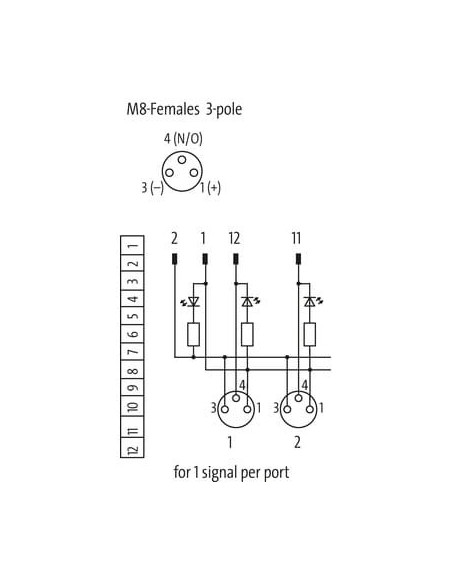

Typ przyłącza 2
| Family construction form | M8 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 3 |
| PIN 1 | + |
| PIN 3 | - |
| PIN 4 | S |

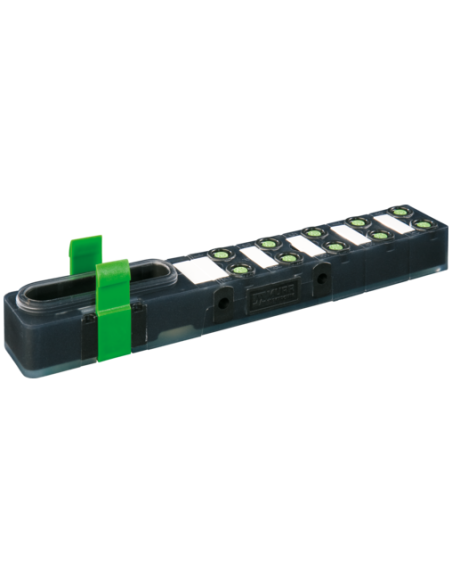

Moduł dystrybucyjny Exact8 10xM8 3-pin NPN-LED – niezawodne połączenia w automatyce
Exact8, 10xM8, 3-pin, moduł podstawowy NPN-LED (kod produktu: 8000-80001-0000000) to wysokiej jakości rozwiązanie dystrybucyjne dedykowane systemom automatyki przemysłowej. Moduł umożliwia efektywne podłączanie i zarządzanie sygnałami w rozproszonych aplikacjach, w których istotna jest niezawodność oraz szybka identyfikacja stanów wejść za pomocą wbudowanych diod LED.
Główne zalety i możliwości zastosowania Exact8 10xM8 3-pin
- 10-portowy rozdzielacz, który umożliwia jednoczesne podłączenie wielu czujników lub elementów wykonawczych – idealny do złożonych instalacji przemysłowych, linii produkcyjnych oraz technologicznych.
- Uniwersalny montaż – moduł zaprojektowany do montażu w linii, zarówno w położeniu normalnym, jak i bocznym, co ułatwia integrację z istniejącymi systemami.
- Wysoka kompatybilność z czujnikami pracującymi na sygnałach NPN 24 V DC, co pozwala na zastosowanie w większości standardowych aplikacji przemysłowych.
- Wytrzymała obudowa z tworzywa sztucznego – zapewnia dobrą odporność chemiczną i na oleje, co umożliwia montaż modułu nawet w trudnych warunkach środowiskowych.
Zastosowanie modułu Exact8 w przemyśle
Moduł dystrybucyjny Exact8 10xM8, 3-pin NPN-LED znajduje zastosowanie w szerokim spektrum aplikacji automatyki:
- Linie montażowe i produkcyjne w przemysłach motoryzacyjnym, spożywczym, opakowaniowym i wielu innych;
- Systemy sterowania maszynami oraz rozdzielacze sygnałów dla zautomatyzowanych stanowisk roboczych;
- Szybka rozbudowa istniejących instalacji o nowe punkty sygnałowe bez konieczności prowadzenia dodatkowego okablowania;
- Integracja czujników i elementów wykonawczych w rozproszonych układach automatyki;
- Proste wykrywanie stanu sygnału dzięki wbudowanym wskaźnikom LED przy każdym z portów;
Niezawodność i odporność na trudne warunki
Moduł dystrybucyjny Exact8 charakteryzuje się wysokim stopniem ochrony IP65/IP67, co zapewnia odporność na pył oraz wodę – nawet w trudnych środowiskach przemysłowych. Obudowa wykonana jest z tworzywa sztucznego o podwyższonej odporności chemicznej oraz olejowej. Umożliwia to stosowanie produktu w miejscach narażonych na kontakt z agresywnymi mediami – w takim przypadku zaleca się weryfikację odporności materiałów względem konkretnej aplikacji.
Parametry elektryczne i funkcjonalność
Rozdzielacz Exact8 10xM8 3-pin umożliwia przenoszenie sygnałów i zasilania przy napięciu roboczym 24 V DC oraz maksymalnym prądzie obciążenia wynoszącym do 2 A na styk (łącznie 8 A). Konstrukcja złącza M8 oraz 3-pinowa konfiguracja ułatwiają szybkie i bezpieczne podłączanie urządzeń peryferyjnych.
Typowe branże wykorzystujące Exact8 10xM8 3-pin NPN-LED
- Automatyka przemysłowa i robotyka,
- Transport i logistyka,
- Przemysł spożywczy i opakowaniowy,
- Systemy pakowania oraz sortowania,
- Przemysł maszynowy i urządzeń produkcyjnych.
Exact8 10xM8, 3-pin, moduł podstawowy NPN-LED to praktyczne i niezawodne rozwiązanie do integracji sygnałów w instalacjach automatyki przemysłowej. Zastosowanie dystrybucyjnych modułów pozwala na uporządkowanie przewodów, szybkie diagnozowanie oraz ograniczenie ilości okablowania – znacznie ułatwiając rozbudowę i serwisowanie systemów.
