15.0 m
Dane elektryczne | Zasilanie
| Prąd sumaryczny maks. | 8 A |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 396 |
| Kolor izolacji | szary |
| Type of Certificate | cURus, CSA |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 6 wires o Wypełniacz rdzeniowy twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 12 wires o Sposób łączenia twisted |
| Bandowanie | Fleece |
| Filler | tak |
| wire arrangement | szaro-różowe, czerwono-niebieskie, zielono-biały, brązowo-zielony, czarny, fioletowy, (, niebieski, brązowo-szary, szaro-biały, brązowo-żółty, żółto-biały, czerwony, rosa, szary, żółty, zielony, biały) |
Mechanical data | Cable
| Cable weigth | 143 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe, Wolne od LABS |
| Outer-diameter (jacket) | 10,4 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | TPE-E |
| Amount wires | 16 |
| Outer diameter insulation | 1,5 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 55 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Material wire insulation (Data) | TPE-E |
| Outer diameter wire insulation (Data) | 1,8 mm |
| Tolerance outer diameter wire insulation (data) | ± 5 % |
| Shore hardness wire insulation (Data) | 55 ± 5 Shore D |
| Ingredient freeness wire insulation (Data) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy |
| Amount wires (Data) | 2 |
| Amount strands wire (Data) | 42 |
| Diameter of single wires (Data) | 0,15 mm |
| Conductor crosssection wire (Data) | 0,75 mm² |
| Material conductor wire (Data) | Skrętka miedziana, goła |
| Wire conductor type (Data) | Klasa skrętki 6 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 300 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4 A |
| Obciążalność prądowa min. żyły (dane) | 12 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Electrical resistance coating wire (Data) | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zginania (instalowanie) | x Outer diameter |
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |
Parametry zacisków

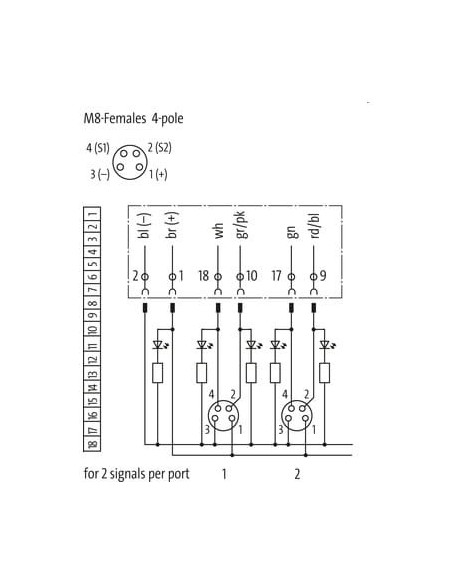

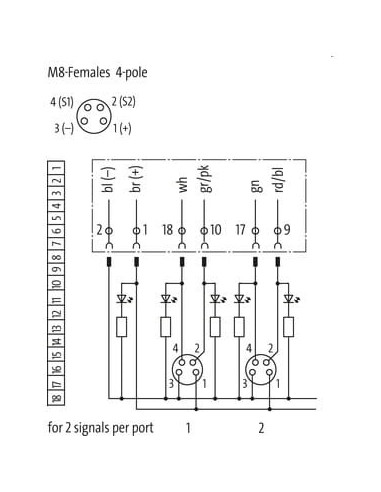

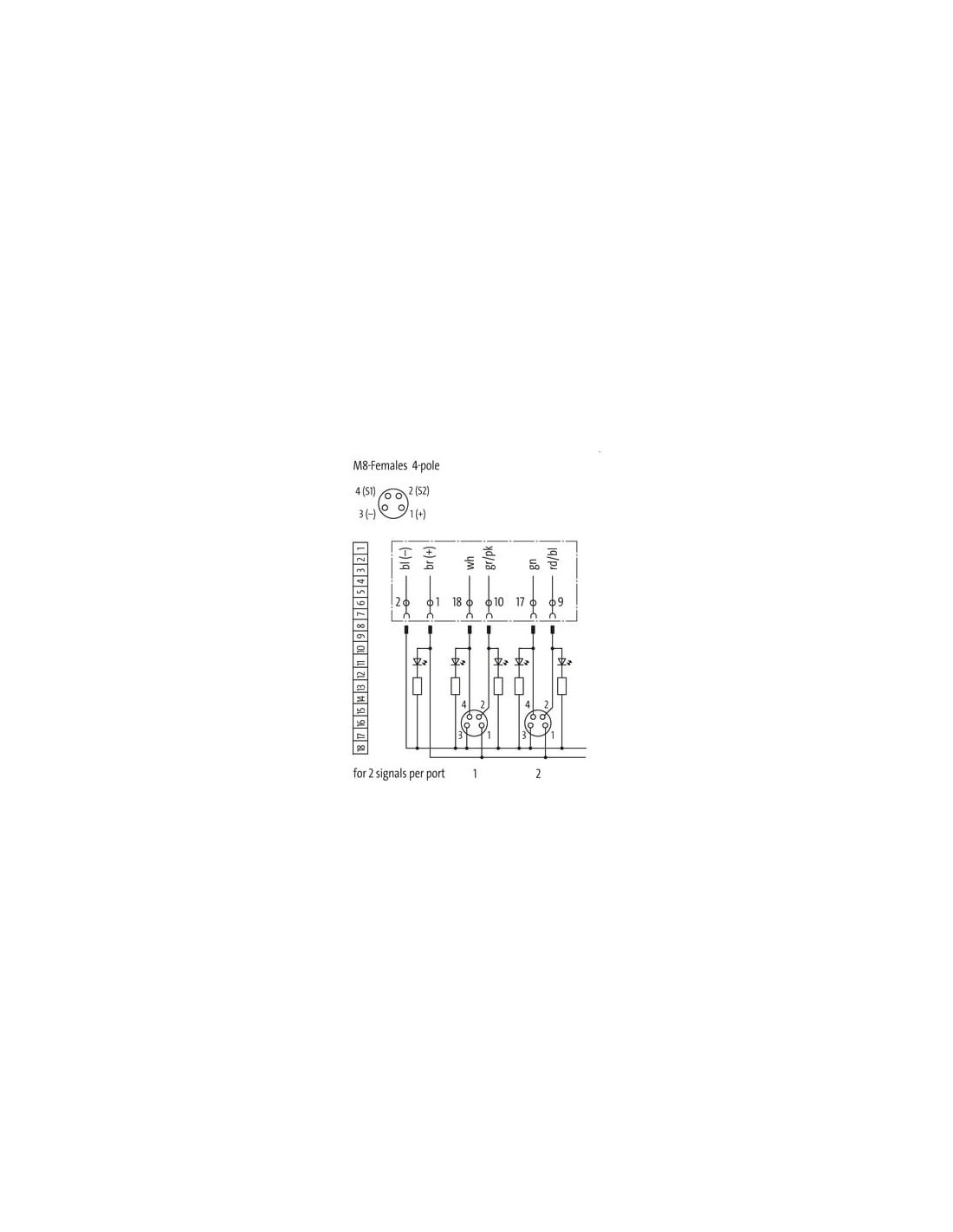

Typ przyłącza 1
| Family construction form | free cable end |
| Liczba biegunów | 10 |
Typ przyłącza 2
| Family construction form | M8 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 4 |
| PIN 1 | + |
| PIN 2 | S 2 |
| PIN 3 | - |
| PIN 4 | S 1 |

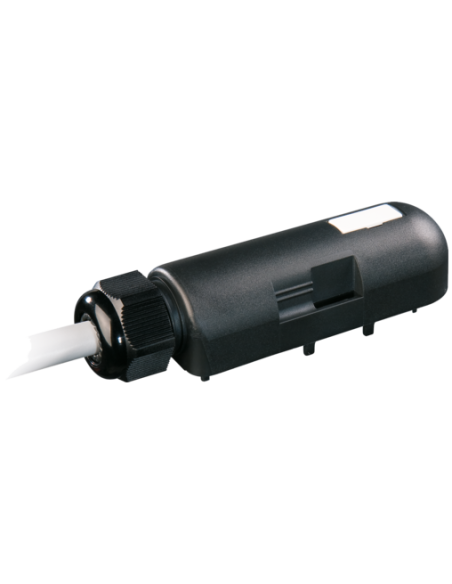

Wtyk do modułu Exact8, 8xM8, 4-polowy – Uniwersalne Złącze Przemysłowe
Wtyk do modułu Exact8 o numerze katalogowym 8000-88149-3961500 to wysokiej jakości komponent przeznaczony do zastosowań przemysłowych, umożliwiający skuteczne i niezawodne podłączanie urządzeń automatyki. Produkt wyposażony jest w aż 8 gniazd M8, 4-polowych, co czyni go niezwykle funkcjonalnym rozwiązaniem dla złożonych instalacji, takich jak linie produkcyjne czy systemy sterowania maszynami.
Wytrzymała konstrukcja i przemyślana budowa – Wtyk Exact8

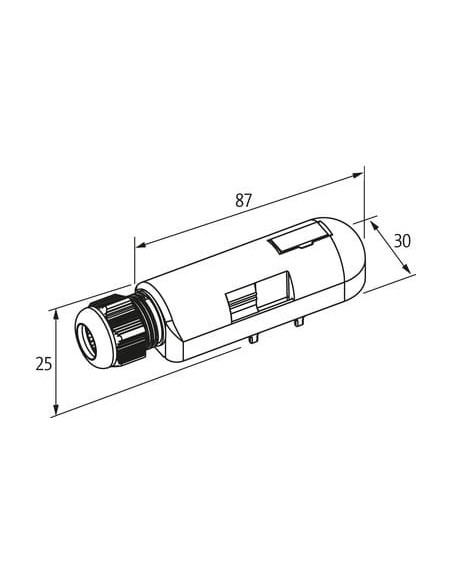

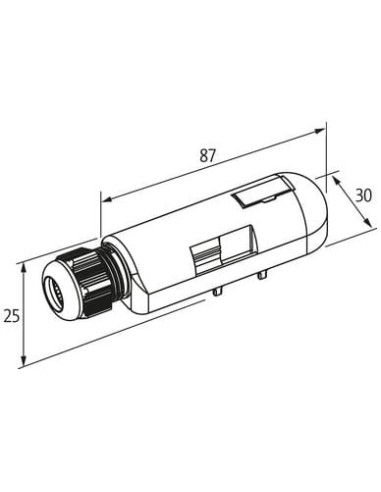

Obudowa wtyku wykonana jest z trwałego tworzywa sztucznego, które zapewnia odporność na uszkodzenia mechaniczne oraz trudne warunki środowiskowe. Kompaktowe wymiary (87 mm x 30 mm x 25 mm) pozwalają na montaż nawet w ograniczonej przestrzeni, a ergonomiczna budowa ułatwia instalację i serwisowanie w terenie.
Bezpieczeństwo i odporność na warunki przemysłowe
Produkt przystosowany jest do pracy w szerokim zakresie temperatur: od -20°C do +80°C, a przy zastosowaniu wysokiej jakości kabla nawet od -40°C. Stopień ochrony materiałów zgodny z referencyjnymi normami branżowymi oraz trudnopalność obudowy gwarantują bezpieczeństwo użytkowania w wymagającym środowisku przemysłowym.
Zaawansowane parametry elektryczne i szerokie zastosowanie
Wtyk zapewnia maksymalny prąd sumaryczny do 8 A i maksymalne napięcie znamionowe 300V, co czyni go odpowiednim do realizacji nawet bardzo wymagających połączeń elektrycznych. Dedykowana konstrukcja z gniazdami M8, 4-polowymi pozwala na przesył sygnałów oraz zasilanie urządzeń wykonawczych i czujników automatyki.
- Idealny do rozproszonej automatyki – integracja wielu sygnałów i zasilania w jednej wiązce.
- Zastosowanie w maszynach i liniach produkcyjnych – łatwa integracja z modułami IO.
- Standardowe kodowanie A – kompatybilność z popularnymi przewodami M8.
Wysokiej jakości przewód i niezawodność połączenia
Wbudowany przewód posiada izolację z materiału PUR, odpornego na ścieranie oraz działanie olejów i wielu substancji chemicznych spotykanych w przemyśle. Przewód charakteryzuje się bezołowiowością oraz brakiem halogenów i silikonu, co jest istotne w aplikacjach wymagających wysokiej czystości i bezpieczeństwa środowiskowego. Struktura wielożyłowa oraz solidne zaciśnięcia przewodów zapewniają niezawodność transmisji sygnałów oraz zasilania.
Typowe zastosowania wtyku Exact8 – 8xM8, 4-polowego
Produkt znajduje szerokie zastosowanie w:
- Automatyce przemysłowej
- Budowie maszyn i urządzeń
- Systemach transportu i logistyki
- Integracji robotów oraz stanowisk montażowych
- Tworzeniu rozproszonych sieci czujników
Wytrzymałość na wielokrotne zginanie oraz szeroki zakres parametrów instalacyjnych pozwalają na wykorzystanie w ruchomych częściach maszyn, w obrębie prowadników kablowych oraz w warunkach narażonych na drgania i dynamiczne obciążenia.
Podsumowanie kluczowych zalet
- Prosta integracja z popularnymi modułami Exact8
- Wysoka trwałość i odporność na czynniki zewnętrzne
- Kompaktowa konstrukcja ułatwiająca montaż
- Bezpieczeństwo oraz zgodność z międzynarodowymi normami
Wtyk do modułu Exact8, 8xM8, 4-polowy to niezawodne rozwiązanie wszędzie tam, gdzie wymagana jest pewność połączenia oraz wysoka wytrzymałość mechaniczna i elektryczna, niezależnie od warunków przemysłowych.
