PUR/PVC
10.0 m
Dane elektryczne | Zasilanie
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 337 |
| Rodzaj przewodu | 2 |
| Funkcja kabla | Hybrydowe, Sygnał, Power |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 6 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | szary, żółty, zielony, biały, , niebieski |
Mechanical data | Cable
| Cable weigth | 74,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 87 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 6,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 1,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
| Material wire insulation (Power) | PVC |
| Outer diameter wire insulation (Power) | 1,8 mm |
| Tolerance outer diameter wire insulation (Power) | ±5 % |
| Shore hardness wire insulation (Power) | 43±5 Shore D |
| Material properties wire insulation (Power) | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation (Power) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Liczba żył (zasilanie) | 2 |
| Amount strands wire (Power) | 24 |
| Diameter of single wires (Power) | 0,2 mm |
| Wire conductor cross section (Power) | 0,75 mm² |
| Material conductor wire (Power) | Skrętka miedziana, goła |
| Conductor type wire (Power) | Klasa skrętki 5 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 300 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,2 A |
| Current carrying capacity min. wire (Power) | 8,4 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Electrical resistance coating wire (Power) | 26 Ω/km @20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |

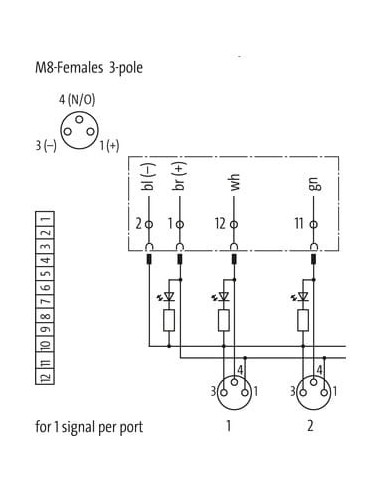

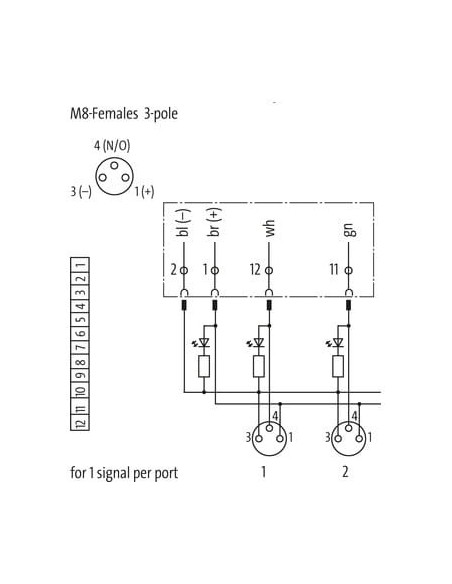

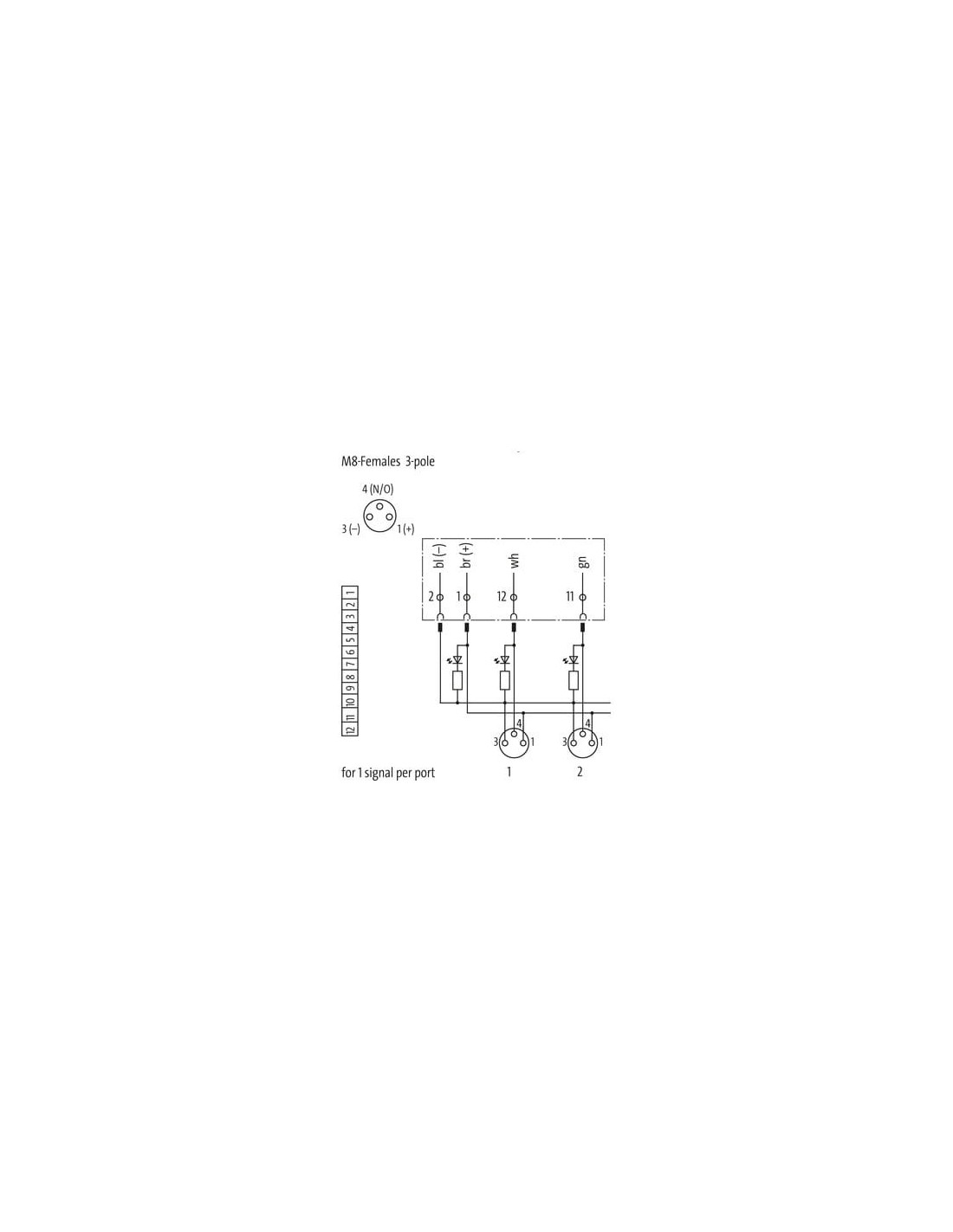

Parametry zacisków
Typ przyłącza 1
| Family construction form | free cable end |
| Liczba biegunów | 6 |
Typ przyłącza 2
| Family construction form | M8 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 3 |
| PIN 1 | + |
| PIN 3 | - |
| PIN 4 | S |

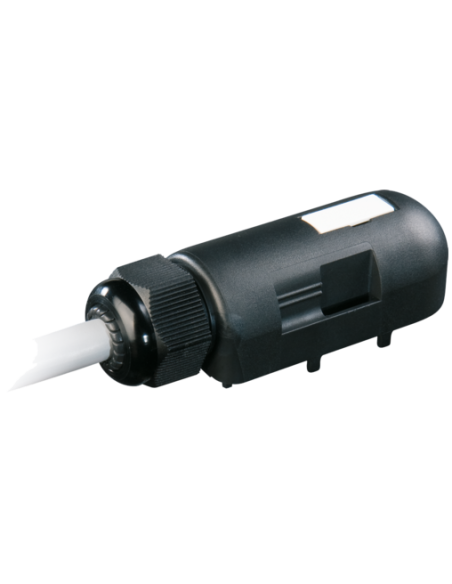

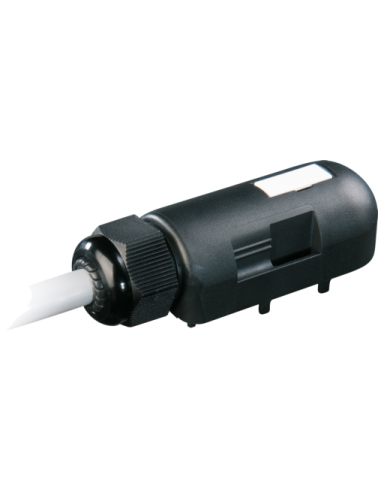

Złącze Exact8,4xM8, 3-polowe – profesjonalne rozwiązanie do automatyki przemysłowej
Złącze Exact8 o numerze katalogowym 8000-84049-3371000 to komponent wysokiej klasy, przeznaczony do zastosowań w systemach automatyki, kontrolno-pomiarowych oraz instalacjach przemysłowych. Produkt został zaprojektowany do kompleksowej integracji w środowiskach wymagających niezawodności, odporności na trudne warunki oraz łatwej instalacji.
Specyfikacja techniczna i budowa – trwałość i bezpieczeństwo

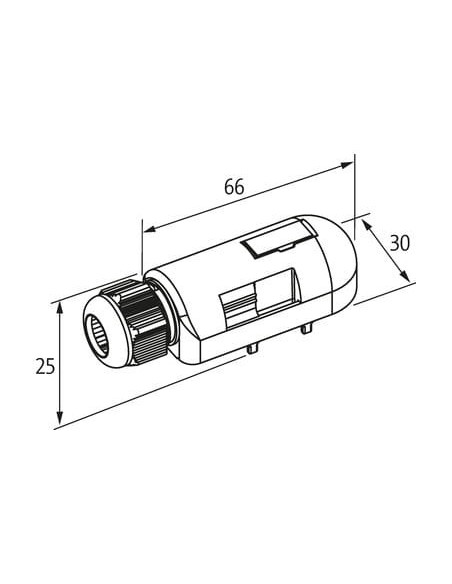

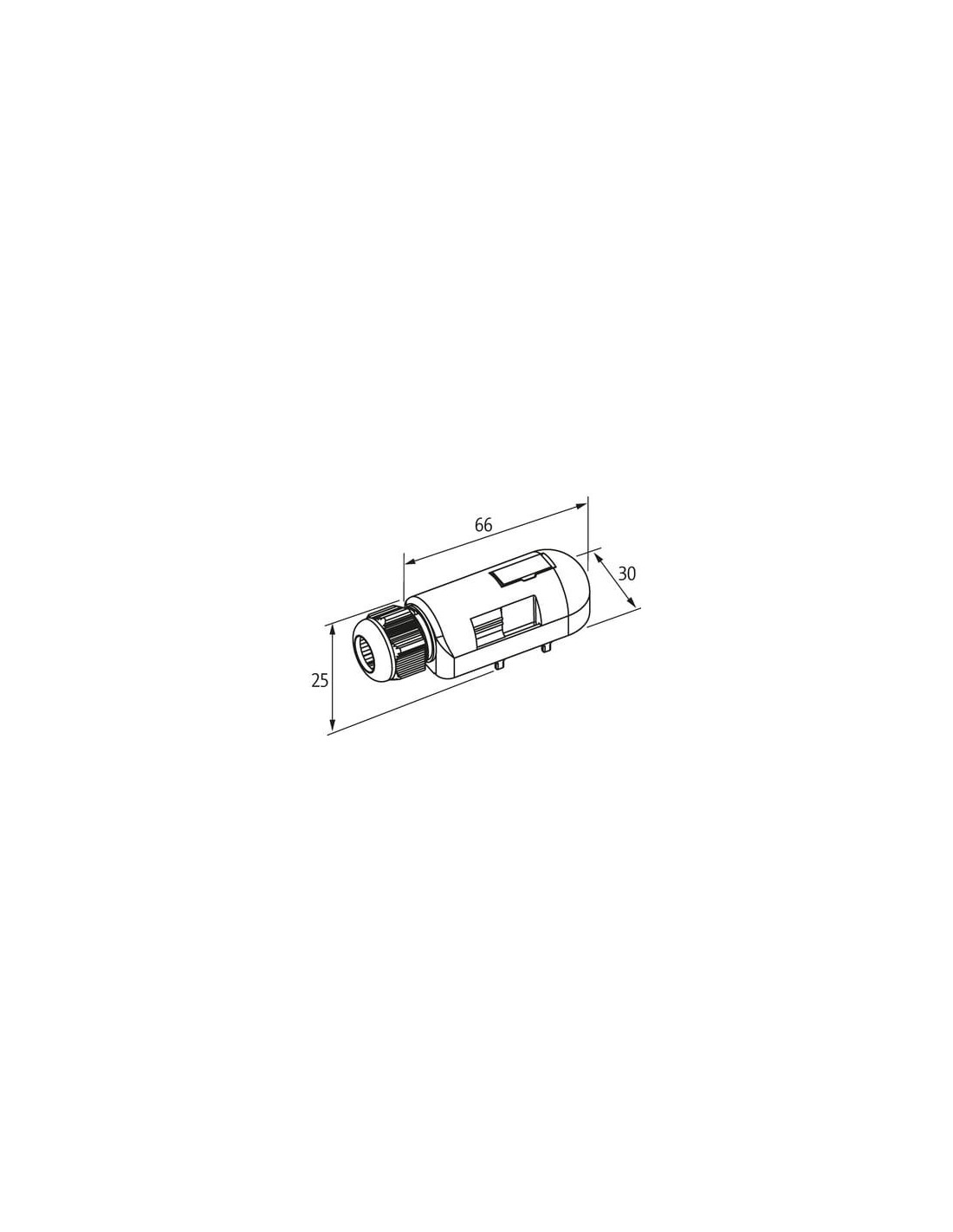

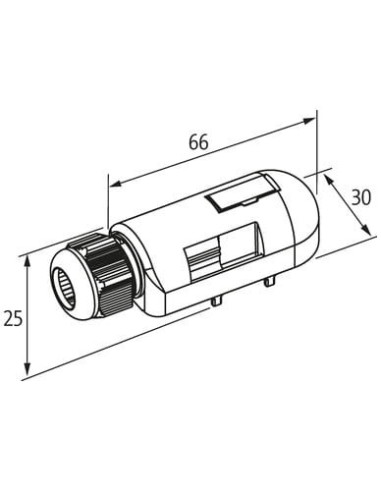

Korpus złącza wykonany jest z odpornego na uszkodzenia tworzywa sztucznego, zapewniającego solidność oraz lekkość. Osłona kabla w technologii PUR/PVC o długości 10 metrów gwarantuje zabezpieczenie przewodów przed czynnikami zewnętrznymi oraz odporność na ścieranie, oleje i chemikalia. Złącze posiada 3-polową końcówkę M8 (żeńska, kodowanie A), natomiast drugi koniec stanowi wolny koniec kabla z 6 wyprowadzonymi żyłami, co umożliwia elastyczną integrację z różnymi typami urządzeń.
Zastosowanie – automatyka przemysłowa i nie tylko
- Systemy czujników i siłowników w liniach produkcyjnych
- Zasilanie i sygnalizacja w maszynach automatycznych
- Połączenia hybrydowe w rozdzielniach oraz szafach sterowniczych
- Typowe instalacje w robotyce, produkcji spożywczej, pakowaniu i przemyśle motoryzacyjnym
Najważniejsze cechy i zalety złącza Exact8,4xM8
- Wysoka odporność mechaniczna: wykonanie z tworzywa sztucznego zapewnia długą żywotność i solidność
- Wytrzymałość na temperatury: stabilna praca w zakresie od -30°C do +80°C
- Bezpieczeństwo użytkowania: przewody bezołowiowe, wolne od kadmu i FCKW, nie zawierają silikonu
- Elastyczność użytkowania: dedykowane do pracy zarówno w instalacjach stałych, jak i ruchomych
- Zabezpieczenia elektryczne: wytrzymałość napięciowa do 2 kV, prąd znamionowy do 8,4 A
- Łatwa instalacja: przejrzysta numeracja pinów i kolorystyka przewodów ułatwiają montaż
- Wysoka odporność na płomień oraz kontakt z olejami i chemikaliami
Typowe możliwości wykorzystania
Konstrukcja złącza umożliwia szybkie i niezawodne podłączanie urządzeń automatyki, takich jak czujniki, siłowniki, moduły rozproszone, układy monitorujące oraz panele operatorskie. Doskonale sprawdza się zarówno w środowisku przemysłowym, jak i magazynowym czy laboratoryjnym, gdzie kluczowa jest pewność połączenia oraz łatwość obsługi.
Dzięki ergonomicznemu kształtowi i certyfikacji cURus, złącze Exact8, 4xM8, 3-polowe jest rekomendowanym wyborem do budowy systemów automatyki i sterowania, gdzie kluczowe są niezawodność oraz szybkość wymiany komponentów.
