PUR/PVC
3.0 m
Dane elektryczne | Zasilanie
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 385 |
| Rodzaj przewodu | 2 |
| Funkcja kabla | Hybrydowe, Sygnał, Power |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 9 wires o Sposób łączenia twisted |
| wire arrangement | czerwony, czarny, fioletowy, (czerwono-niebieskie, szaro-różowe, rosa, szary, żółty, zielony, biały, , niebieski) |
Mechanical data | Cable
| Cable weigth | 113,3 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 87 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 8,3 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PVC |
| Amount wires | 10 |
| Outer diameter insulation | 1,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
| Material wire insulation (Power) | PVC |
| Outer diameter wire insulation (Power) | 1,8 mm |
| Tolerance outer diameter wire insulation (Power) | ±5 % |
| Shore hardness wire insulation (Power) | 43±5 Shore D |
| Material properties wire insulation (Power) | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation (Power) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Liczba żył (zasilanie) | 2 |
| Amount strands wire (Power) | 24 |
| Diameter of single wires (Power) | 0,2 mm |
| Wire conductor cross section (Power) | 0,75 mm² |
| Material conductor wire (Power) | Skrętka miedziana, goła |
| Conductor type wire (Power) | Klasa skrętki 5 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 300 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4 A |
| Current carrying capacity min. wire (Power) | 7,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Electrical resistance coating wire (Power) | 26 Ω/km @20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | free cable end |
| Liczba biegunów | 12 |

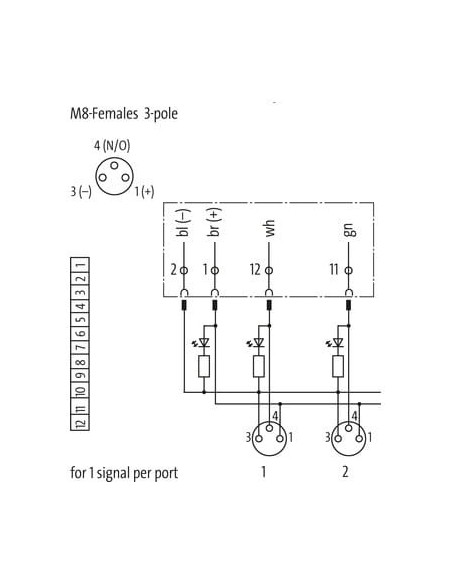

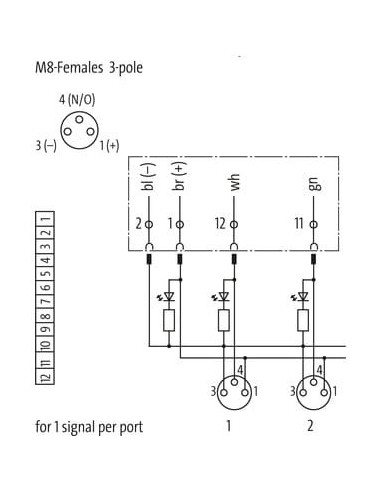

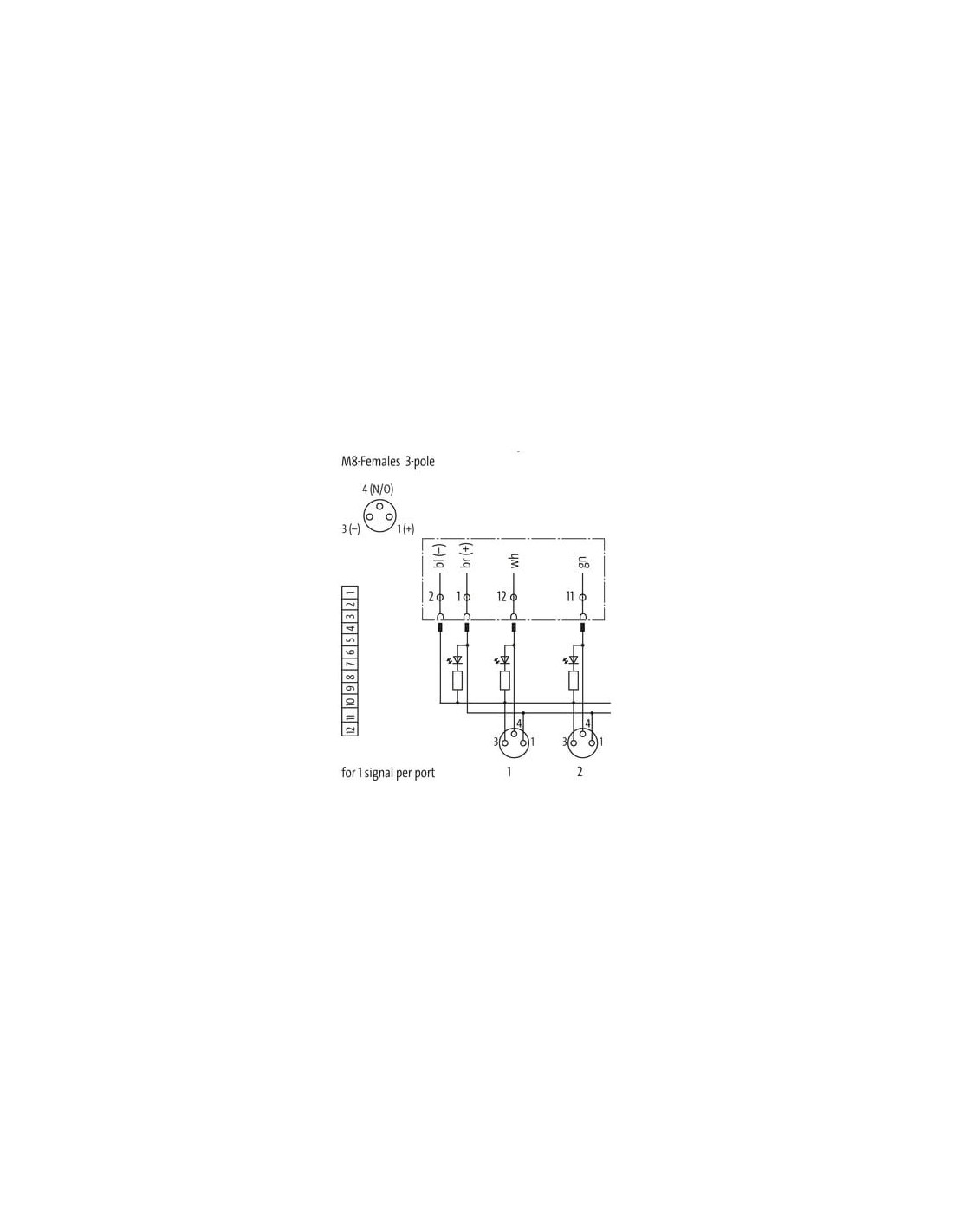

Typ przyłącza 2
| Family construction form | M8 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 3 |
| PIN 1 | + |
| PIN 3 | - |
| PIN 4 | S |

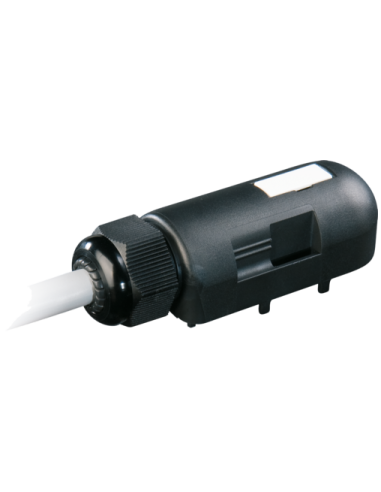

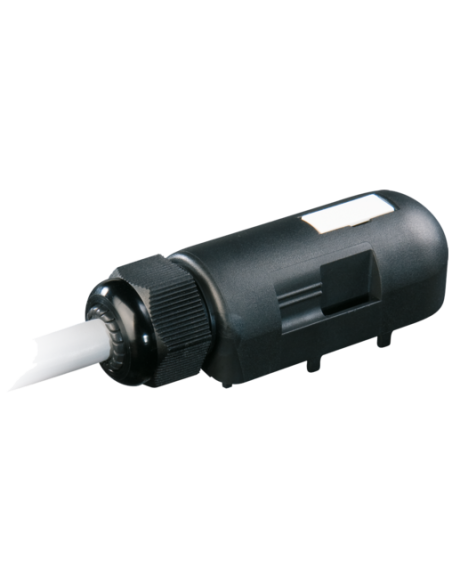

Osłona kabla dla Exact8, 10xM8, 3-biegunowy – profesjonalne zabezpieczenie i organizacja kabli
Osłona kabla dla Exact8 to wysokiej jakości rozwiązanie dedykowane zastosowaniom przemysłowym oraz automatyce, przeznaczone do bezpiecznego i uporządkowanego prowadzenia przewodów w systemach wykorzystujących złącza M8. Produkt umożliwia integrację 10 złączy M8 w wersji 3-biegunowej, co znacząco usprawnia montaż i konfigurację stanowisk sterowania oraz rozdzielni.
Zastosowanie osłony kabla – automatyka, przemysł, bezpieczeństwo
Osłona kabla dla Exact8 sprawdzi się wszędzie tam, gdzie wymagane jest niezawodne połączenie oraz skuteczna ochrona przewodów – zwłaszcza w trudnych warunkach przemysłowych. Szerokie zastosowanie obejmuje:
- Automatyka przemysłowa – zabezpieczenie przewodów czujników i elementów wykonawczych
- Budowa maszyn – ochrona okablowania w ruchomych częściach maszyn i linii produkcyjnych
- Tworzenie wiązek kablowych oraz dedykowanych tras przewodów
- Systemy modułowych rozdzielaczy sygnału i zasilania
- Zastosowania w środowisku o podwyższonej wilgotności i zapyleniu
Główne cechy i zalety osłony kabla Exact8
- Wytrzymałość mechaniczna – wykonana z trwałego tworzywa sztucznego, odpornego na uszkodzenia i działanie czynników zewnętrznych
- Bezpieczeństwo połączeń – skuteczna ochrona złączy i przewodów przed wpływem czynników środowiskowych, takich jak wilgoć, pył czy substancje chemiczne
- Łatwość montażu – konstrukcja umożliwia szybkie i wygodne podłączenie przewodów oraz dostęp do zacisków

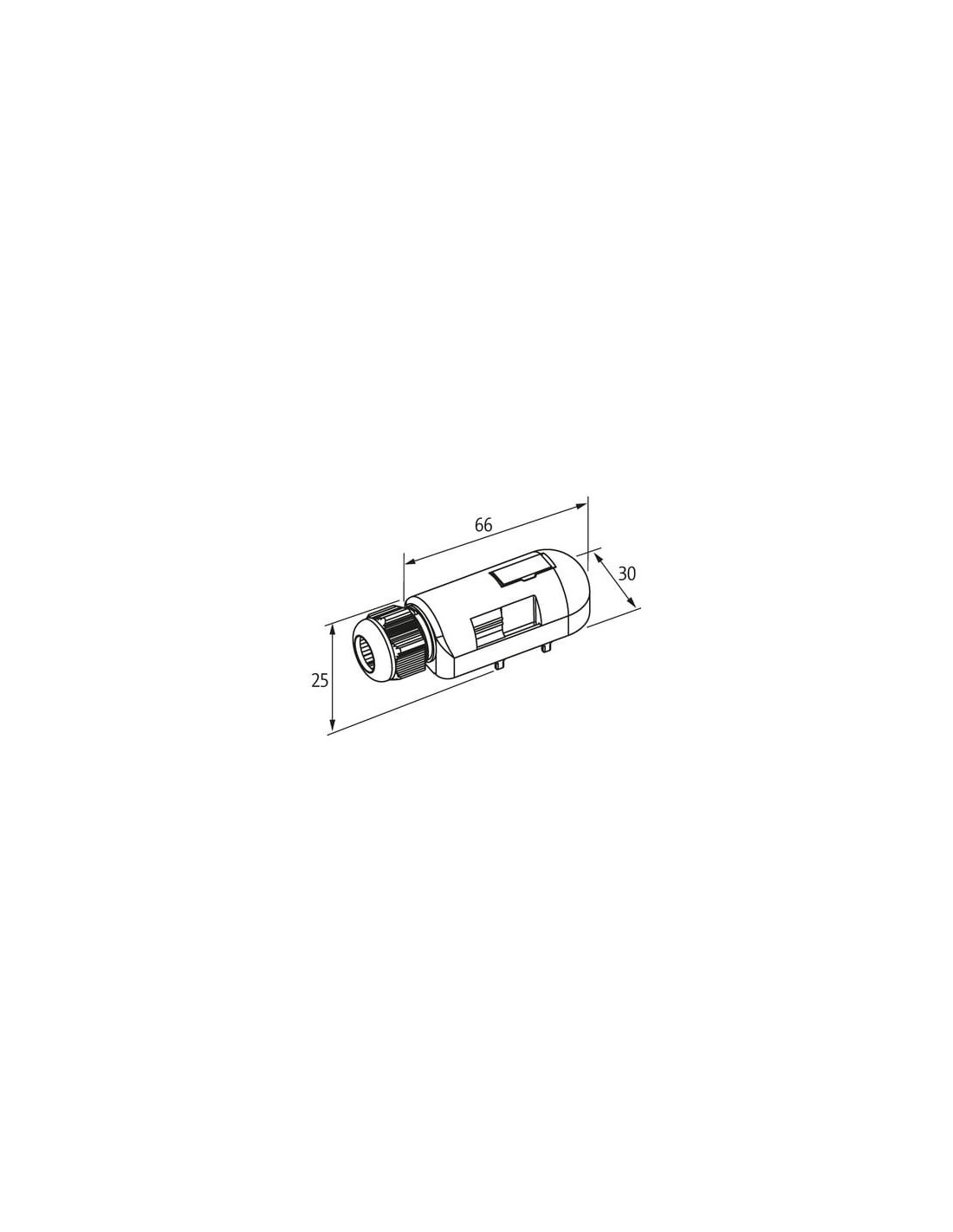

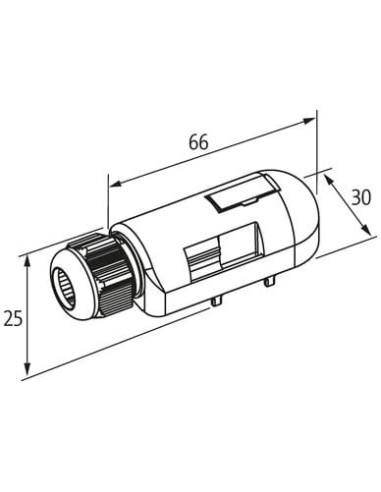

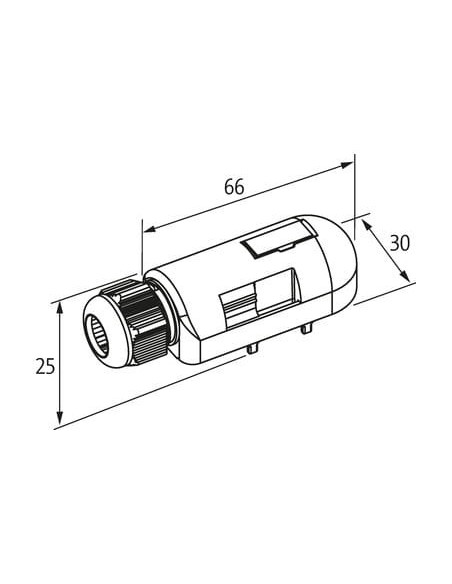

- Zoptymalizowane wymiary – kompaktowa budowa (66 x 30 x 25 mm) pozwala na montaż w ograniczonych przestrzeniach
- Precyzyjne dopasowanie – przeznaczona do współpracy z kablami typu 3-biegunowego oraz złączami M8
Możliwości wykorzystania i typowe konfiguracje
Osłona kabla Exact8 umożliwia zorganizowane prowadzenie przewodów dla 10 złączy M8, co pozwala na szybkie rozdzielanie sygnałów oraz zasilania w różnych aplikacjach. Dzięki uniwersalnemu wykonaniu nadaje się do systemów wymagających wysokiej niezawodności oraz porządku w okablowaniu instalacji przemysłowych i sterowniczych.
W połączeniu z odpowiednimi przewodami o wysokiej odporności na warunki środowiskowe (PUR/PVC), osłona kabla zapewnia dodatkową ochronę mechaniczną oraz podnosi bezpieczeństwo całej instalacji. Dostępność certyfikatu cURus potwierdza zgodność z międzynarodowymi normami bezpieczeństwa.
Dlaczego warto wybrać osłonę kabla dla Exact8, 10xM8?
- Wysoka niezawodność i trwałość – szczególnie polecana do wymagających aplikacji przemysłowych
- Zwiększenie porządku i estetyki instalacji – łatwiejszy serwis i rozbudowa systemów automatyki
- Uniwersalność zastosowań – kompatybilność ze złączami systemowymi M8 (3-biegunowymi)
Dzięki swoim właściwościom konstrukcyjnym oraz wysokiej jakości materiałom, osłona kabla dla Exact8 ułatwia instalację, zapewnia ochronę połączeń oraz pozwala na realizację nawet najbardziej wymagających aplikacji przemysłowych.
