PUR/PVC
10.0 m
Dane elektryczne | Zasilanie
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 395 |
| Rodzaj przewodu | 2 |
| Funkcja kabla | Hybrydowe, Sygnał, Power |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 6 wires o Wypełniacz rdzeniowy twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 12 wires o Sposób łączenia twisted |
| wire arrangement | czarny, fioletowy, szaro-różowe, czerwono-niebieskie, zielono-biały, brązowo-zielony, (brązowo-szary, szaro-biały, brązowo-żółty, żółto-biały, czerwony, rosa, szary, żółty, zielony, biały, , niebieski) |
Mechanical data | Cable
| Cable weigth | 154 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 87 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 9,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PVC |
| Amount wires | 16 |
| Outer diameter insulation | 1,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
| Material wire insulation (Power) | PVC |
| Outer diameter wire insulation (Power) | 1,8 mm |
| Tolerance outer diameter wire insulation (Power) | ±5 % |
| Shore hardness wire insulation (Power) | 43±5 Shore D |
| Material properties wire insulation (Power) | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation (Power) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Liczba żył (zasilanie) | 2 |
| Amount strands wire (Power) | 42 |
| Diameter of single wires (Power) | 0,15 mm |
| Wire conductor cross section (Power) | 0,75 mm² |
| Material conductor wire (Power) | Skrętka miedziana, goła |
| Conductor type wire (Power) | Klasa skrętki 6 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 300 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4 A |
| Current carrying capacity min. wire (Power) | 7,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Electrical resistance coating wire (Power) | 26 Ω/km @20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | free cable end |
| Liczba biegunów | 10 |

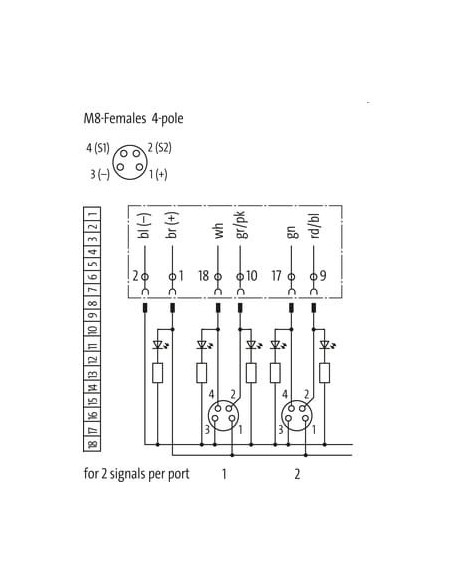

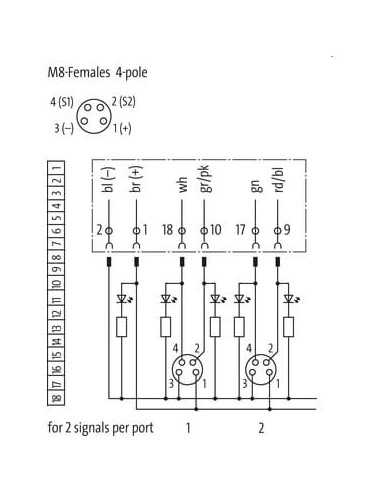

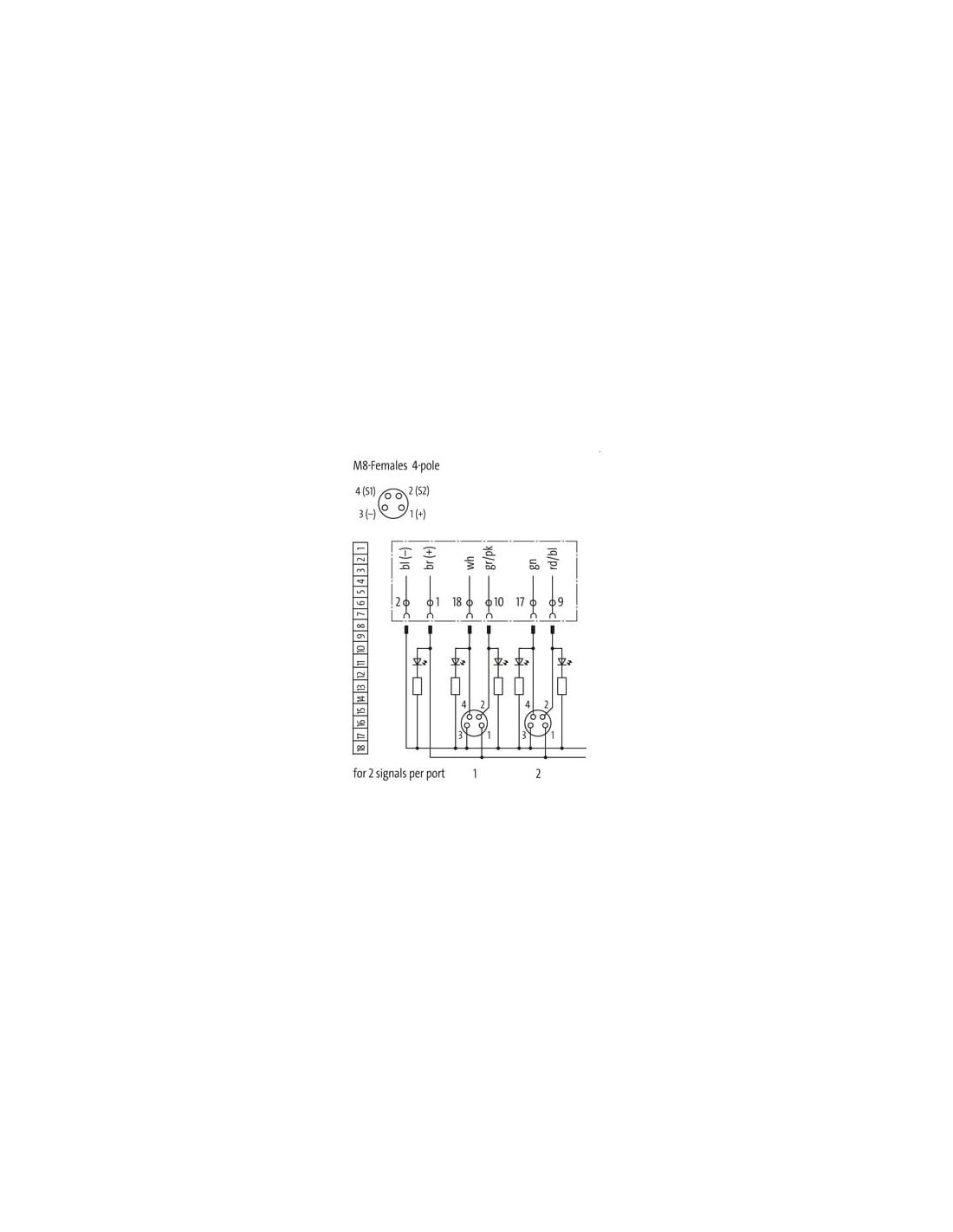

Typ przyłącza 2
| Family construction form | M8 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 4 |
| PIN 1 | + |
| PIN 2 | S 2 |
| PIN 3 | - |
| PIN 4 | S 1 |

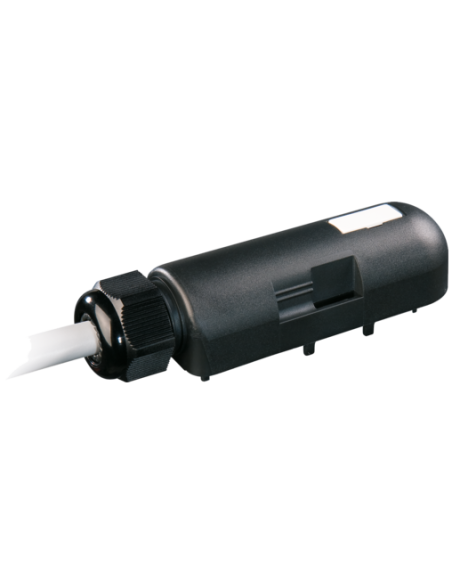

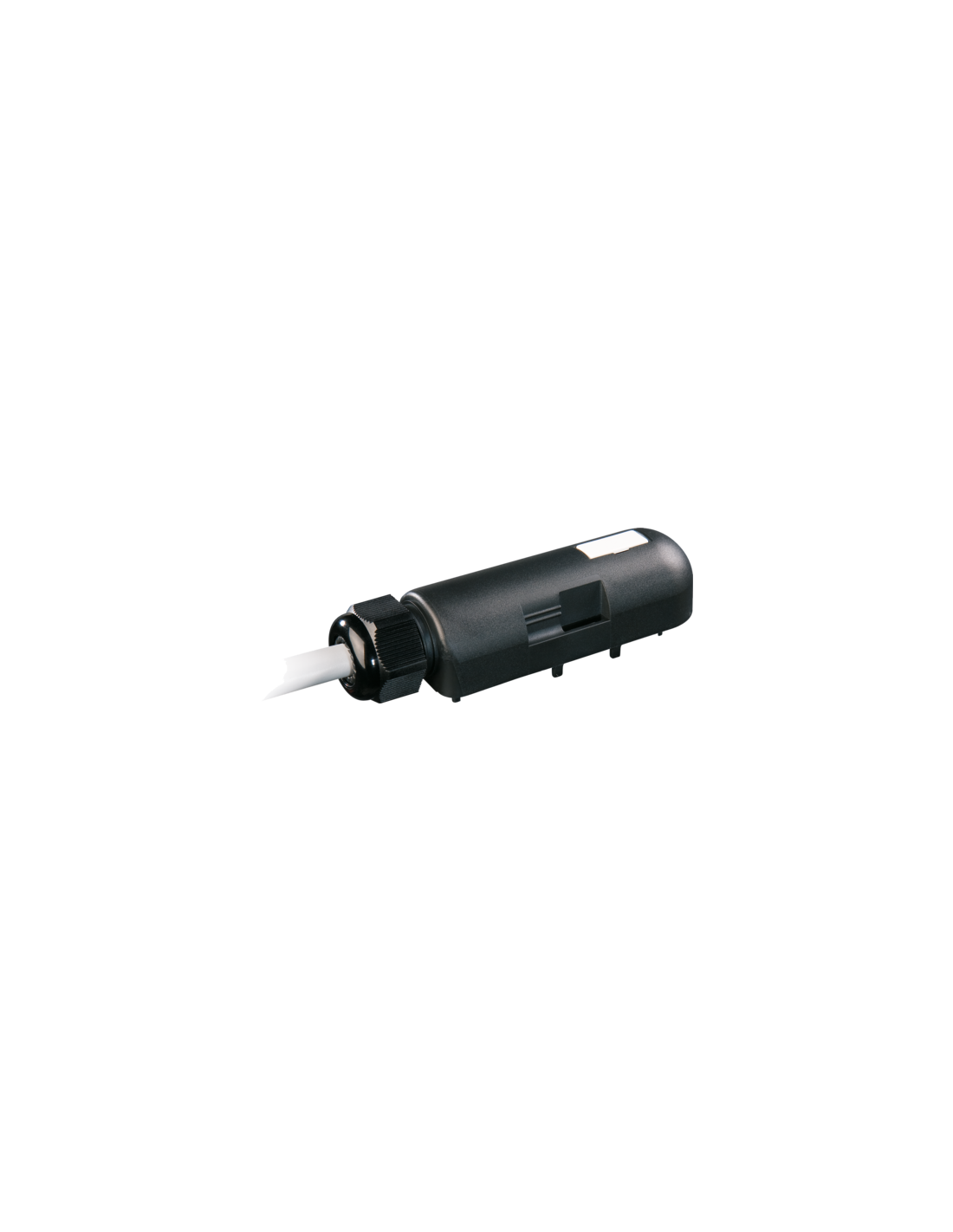

Zaślepka do przewodów Exact8, 8xM8, 4-pin – Profesjonalne rozwiązanie dla systemów automatyki
Zaślepka do przewodów Exact8, 8xM8, 4-pin o kodzie produktu 8000-88149-3951000 to niezawodne akcesorium zaprojektowane z myślą o wymagających instalacjach przemysłowych. Dzięki wysokiej jakości wykonania i uniwersalności zastosowania doskonale sprawdza się w systemach automatyki, instalacjach maszynowych oraz wszędzie tam, gdzie istotna jest szczelność i ochrona połączeń elektrycznych.
Wytrzymała konstrukcja i nowoczesne materiały
Produkt wykonany jest z trudnopalnego tworzywa sztucznego, co zapewnia podwyższoną odporność na działanie ognia oraz wysoką wytrzymałość mechaniczną. Klasa ochrony przeciw płomieniom gwarantuje bezpieczeństwo użytkowania nawet w trudnych warunkach przemysłowych.
Możliwości zastosowań zaślepki Exact8 8xM8
- Zabezpieczenie nieużywanych portów w rozdzielaczach, modułach i skrzynkach sterowniczych
- Ochrona przed pyłem, wilgocią i zanieczyszczeniami dla przewodów i złączy M8
- W instalacjach automatyki przemysłowej, na liniach produkcyjnych, w maszynach oraz urządzeniach pracujących w trudnych warunkach otoczenia
- Redukcja ryzyka zwarć oraz wydłużenie żywotności infrastruktury elektrycznej
Kompaktowe wymiary i wygodny montaż

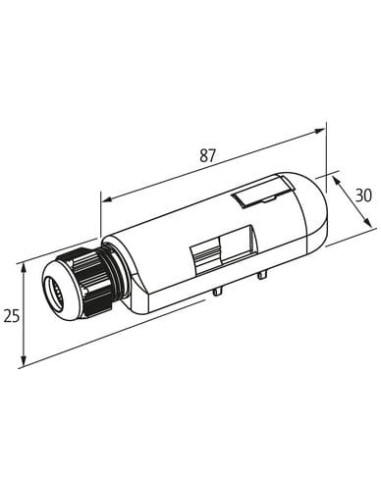

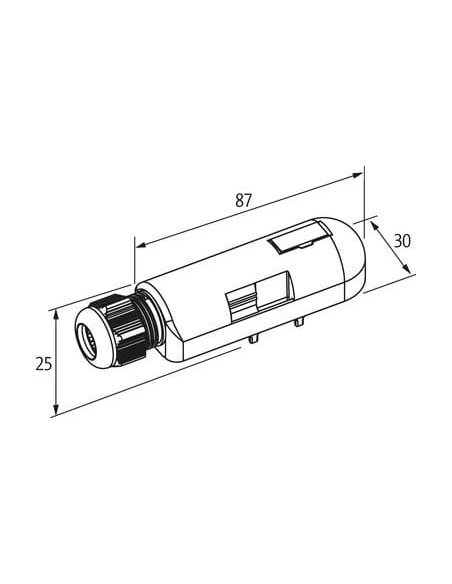

Wymiary zaślepki (87 x 30 x 25 mm) pozwalają na instalację nawet w ograniczonej przestrzeni. Solidne mocowanie oraz przemyślana konstrukcja ułatwiają szybkie i bezpieczne zaślepienie złącza bez konieczności stosowania dodatkowych narzędzi. Produkt przystosowany jest do pracy w szerokim zakresie temperatur – od -20°C do 80°C.
Najważniejsze cechy i zalety
- Wysoka odporność na promieniowanie UV, oleje, chemikalia oraz wilgoć – materiał odporny na trudne warunki przemysłowe
- Długa żywotność w wymagającym środowisku pracy dzięki zastosowaniu tworzyw PUR/PVC
- Ekologiczne wykonanie: produkt wolny od ołowiu, kadmu, FCKW oraz silikonu
- Możliwość pracy z przewodami hybrydowymi, sygnałowymi oraz zasilającymi
- Zgodność z normami bezpieczeństwa – certyfikat cURus
Typowe zastosowania w przemyśle
Zaślepka Exact8 8xM8, 4-pin znajduje szerokie zastosowanie w automatyce przemysłowej, w przemyśle spożywczym, farmaceutycznym, motoryzacyjnym oraz na liniach pakujących. Niezastąpiona przy zabezpieczaniu niewykorzystanych portów w systemach rozdzielczych, co pozwala na zapewnienie ciągłości pracy oraz ochrony infrastruktury elektrycznej.
Zaślepka do przewodów Exact8 8xM8, 4-pin to gwarancja niezawodności, bezpieczeństwa i długowieczności instalacji – idealny wybór dla wymagających aplikacji przemysłowych.
