3.0 m
Dane elektryczne | Zasilanie
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 359 |
| Funkcja kabla | Hybrydowe, Sygnał, Power |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 10 wires o Wypełniacz rdzeniowy twisted |
| Bandowanie | Fleece |
| Filler | tak |
| wire arrangement | , niebieski, fioletowy, czarny, czerwony, rosa, szary, żółty, zielony, biały |
Mechanical data | Cable
| Cable weigth | 110 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe, Wolne od LABS |
| Outer-diameter (jacket) | 9,2 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 8 |
| Outer diameter insulation | 1,5 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe, Wolne od LABS |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
| Material wire insulation (Power) | PP |
| Outer diameter wire insulation (Power) | 1,8 mm |
| Tolerance outer diameter wire insulation (Power) | ±5 % |
| Shore hardness wire insulation (Power) | 70 Shore D±5 Shore D |
| Ingredient freeness wire insulation (Power) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe, Wolne od LABS |
| Liczba żył (zasilanie) | 2 |
| Amount strands wire (Power) | 24 |
| Diameter of single wires (Power) | 0,2 mm |
| Wire conductor cross section (Power) | 0,75 mm² |
| Material conductor wire (Power) | Skrętka miedziana, goła |
| Conductor type wire (Power) | Klasa skrętki 5 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 500 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4 A |
| Current carrying capacity min. wire (Power) | 12 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Electrical resistance coating wire (Power) | 26 Ω/km @20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zginania (instalowanie) | x Outer diameter |
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | free cable end |
| Liczba biegunów | 10 |

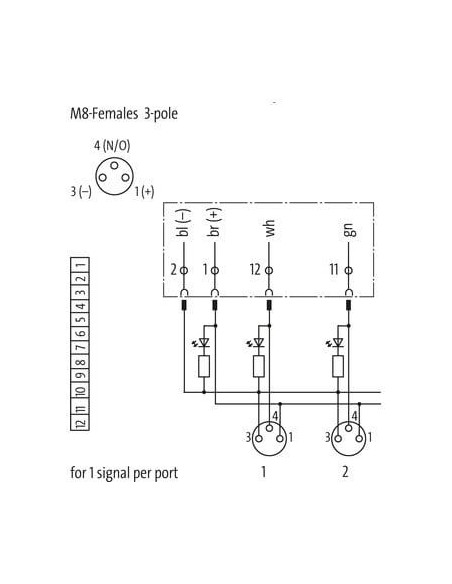

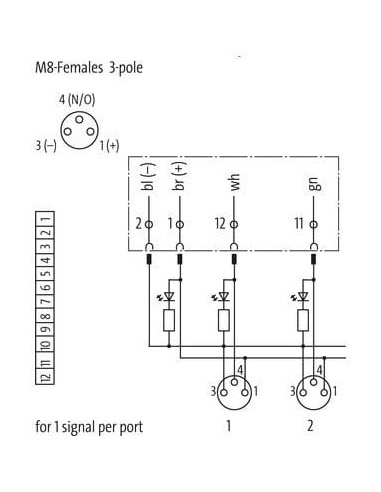

Typ przyłącza 2
| Family construction form | M8 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 3 |
| PIN 1 | + |
| PIN 3 | - |
| PIN 4 | S |

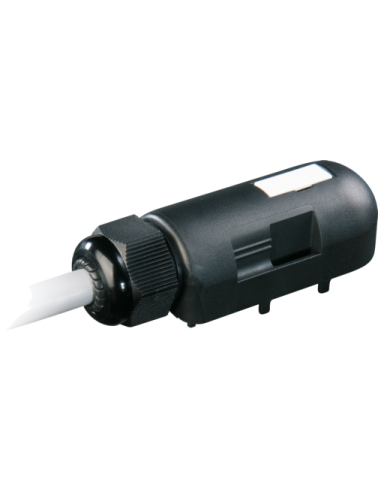

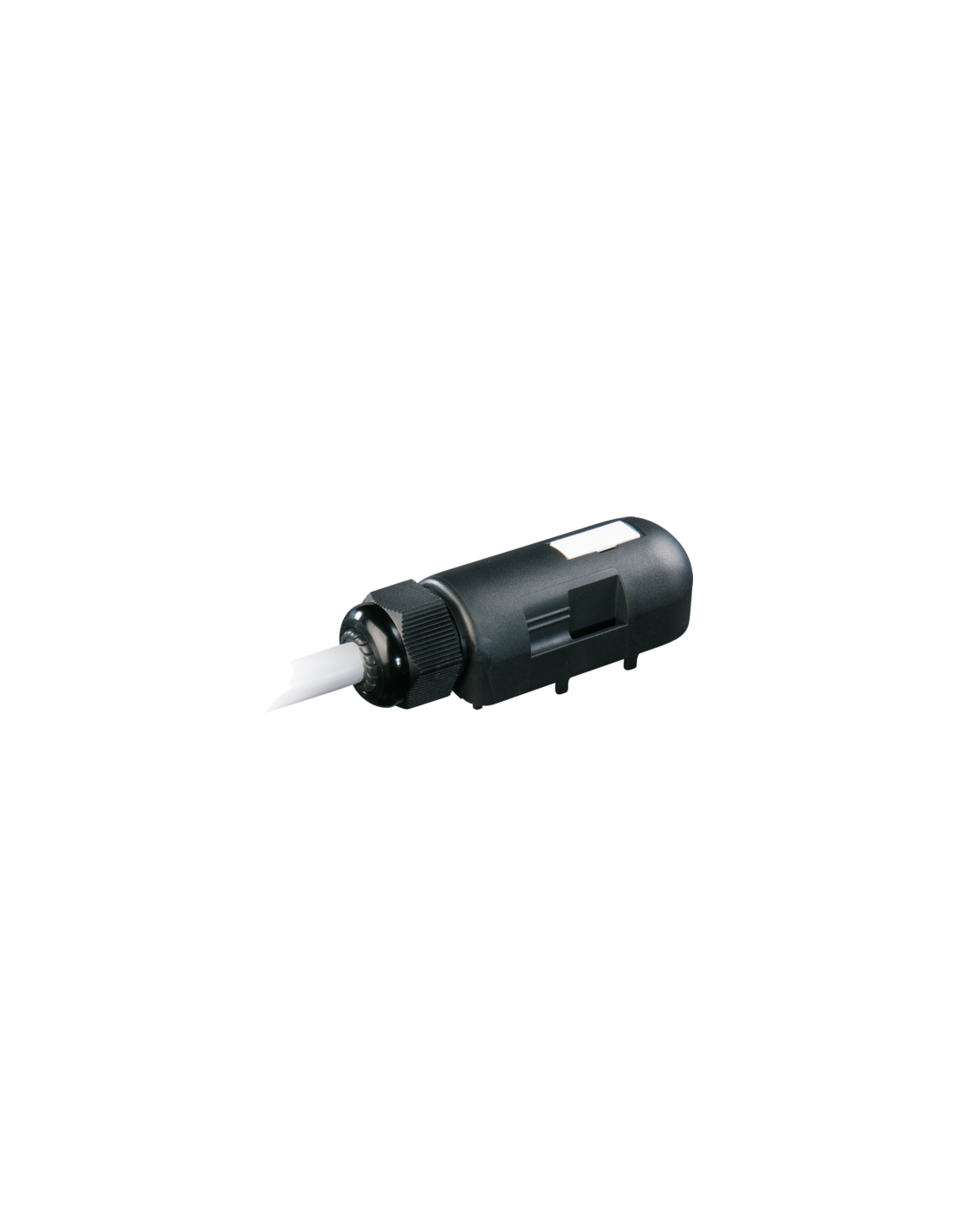

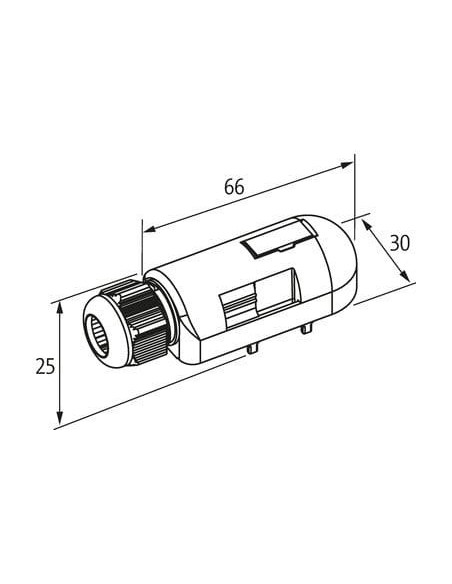

Wstępnie okablowana nasadka do Exact8, 8xM8, 3-biegunowa – 8000-88049-3590300
Wstępnie okablowana nasadka do Exact8 to wysokiej jakości element przeznaczony do profesjonalnych instalacji automatyki przemysłowej. Produkt zapewnia szybkie i niezawodne połączenia dzięki gotowemu okablowaniu oraz kompatybilności ze złączami M8 3-biegunowymi. Solidne wykonanie i odporność na trudne warunki środowiskowe sprawiają, że ta nasadka jest często wybierana w nowoczesnych systemach sterowania.
Zastosowanie nasadki do Exact8 – 8xM8, 3-biegunowa
Nasadka do Exact8 została zaprojektowana specjalnie z myślą o rozwiązaniach, w których wymagane jest szybkie rozprowadzenie sygnału i zasilania do kilku urządzeń jednocześnie. Typowe zastosowania obejmują:
- Automatyka przemysłowa – połączenie czujników, siłowników oraz innych komponentów instalacji maszyn i linii produkcyjnych,
- Rozdzielacze sygnałów i zasilania w szafach sterowniczych,
- Modernizacje systemów sterowania, gdzie kluczowa jest łatwa integracja i wysoka niezawodność,
- Instalacje robotów przemysłowych oraz obsługa sieci czujników w aplikacjach logistycznych.
Budowa i zalety wstępnie okablowanej nasadki do Exact8
Obudowa nasadki wykonana jest z wytrzymałego tworzywa sztucznego o bardzo dobrych właściwościach mechanicznych, odpornego na trudne warunki przemysłowe. Kabel hybrydowy z podwójną funkcją (sygnał i zasilanie) wyposażony jest w ośmiożyłowy zestaw przewodów sygnałowych oraz dwie żyły zasilające. Zastosowane materiały, takie jak PUR i PP, zapewniają wysoką trwałość, elastyczność oraz odporność na ścieranie, oleje i środki chemiczne.
- Proste i szybkie podłączenie dzięki wstępnemu okablowaniu,
- Normy bezpieczeństwa – cURus, UL, IEC,
- Trudnopalność oraz odporność na niskie i wysokie temperatury: od -40°C do 90°C,
- Brak szkodliwych substancji – wykonanie bezołowiowe, bezhalogenowe, wolne od kadmu, FCKW, LABS i silikonu,
- Wysoka odporność na uszkodzenia mechaniczne oraz liczne cykle zginania (do 5 milionów cykli w ruchu),
- Dedykowana do rozwiązań zgodnych z przemysłową standaryzacją M8.

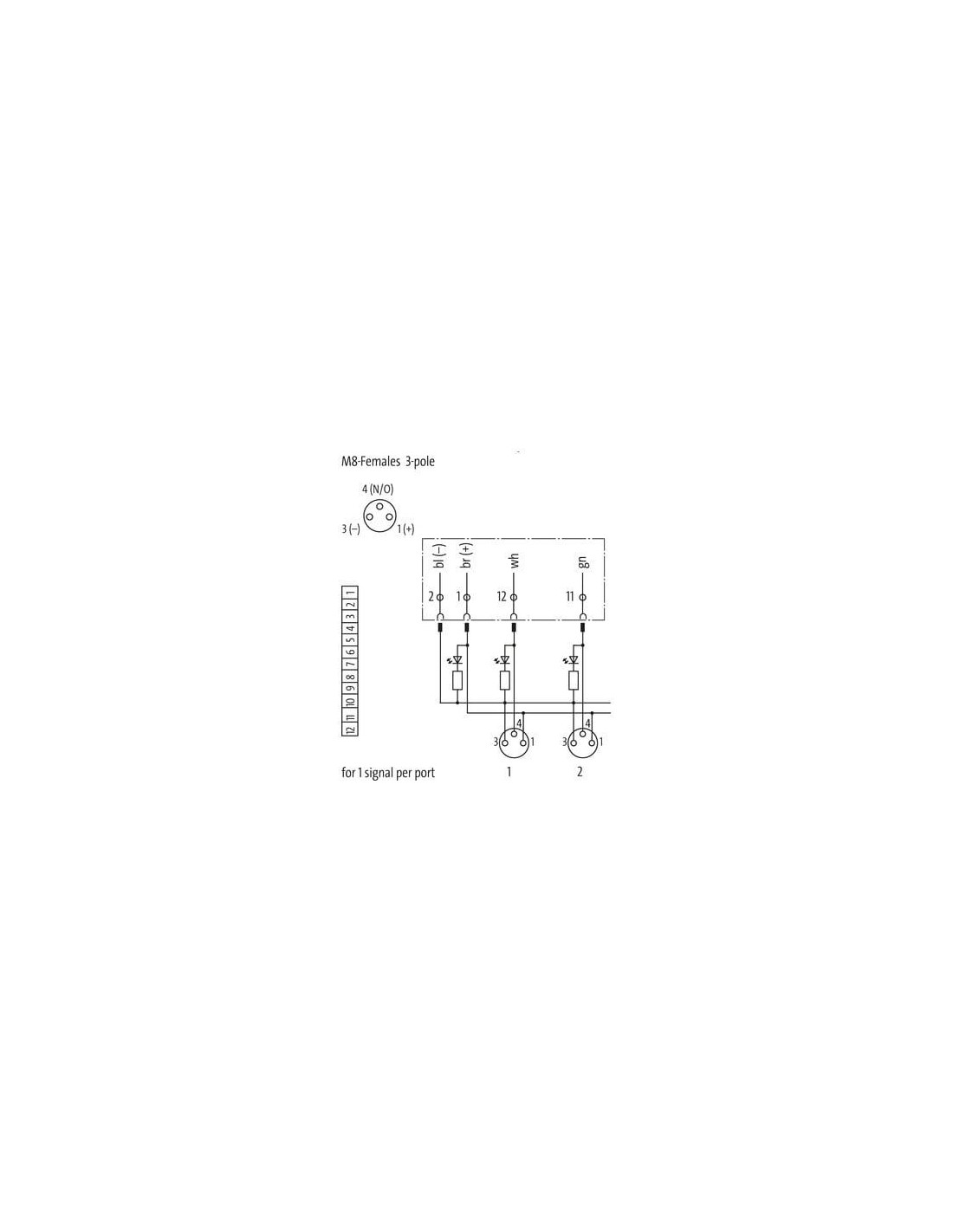

Konstrukcja i podłączenia – 8x M8, 3-biegunowe
Nasadka posiada 8 gniazd typu M8 (3-biegunowych, żeńskich), umożliwiających stabilne i pewne połączenie z aparaturą przemysłową. Oznaczenia kolorów i numeracja pinów zapewniają łatwość integracji w różnych aplikacjach oraz minimalizują ryzyko pomyłek montażowych.
Dlaczego warto wybrać wstępnie okablowaną nasadkę do Exact8, 8xM8?
- Minimalizacja czasu montażu – gotowe do użycia przewody o długości 3 m,
- Uniwersalność w zastosowaniu,
- Idealny wybór do modernizacji zakładów przemysłowych i budowy nowych linii produkcyjnych,
- Wysoka niezawodność transmisji sygnałów i zasilania.
Dzięki swojej konstrukcji oraz parametrom wstępnie okablowana nasadka do Exact8, 8xM8, 3-biegunowa 8000-88049-3590300 jest rozwiązaniem dedykowanym do wymagających zadań w przemyśle, gdzie liczy się pewność połączeń, bezpieczeństwo użytkowania i trwałość.

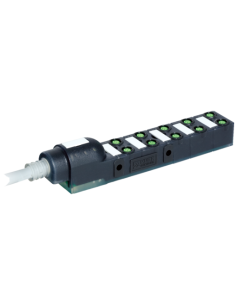

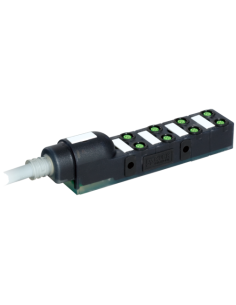

Polecamy także inne produkty z kategorii: Systemy rozdzielaczy M8 »
