4-portowy, 3-piny
PUR/PVC
Inne długości kabli są dostarczane na życzenie.
10.0 m
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 2 A |
| Prąd sumaryczny maks. | 8 A |
Dane techniczne | Komunikacja przemysłowa
| Liczba sygnałów na slot | 1 |
Instalowanie | Podłączanie
| Gwint montażowy | M8 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 337 |
| Rodzaj przewodu | 2 |
| Funkcja kabla | Hybrydowe, Sygnał, Power |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 6 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | szary, żółty, zielony, biały, , niebieski |
Mechanical data | Cable
| Cable weigth | 74,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 87 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 6,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 1,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
| Material wire insulation (Power) | PVC |
| Outer diameter wire insulation (Power) | 1,8 mm |
| Tolerance outer diameter wire insulation (Power) | ±5 % |
| Shore hardness wire insulation (Power) | 43±5 Shore D |
| Material properties wire insulation (Power) | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation (Power) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Liczba żył (zasilanie) | 2 |
| Amount strands wire (Power) | 24 |
| Diameter of single wires (Power) | 0,2 mm |
| Wire conductor cross section (Power) | 0,75 mm² |
| Material conductor wire (Power) | Skrętka miedziana, goła |
| Conductor type wire (Power) | Klasa skrętki 5 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 300 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,2 A |
| Current carrying capacity min. wire (Power) | 8,4 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Electrical resistance coating wire (Power) | 26 Ω/km @20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |

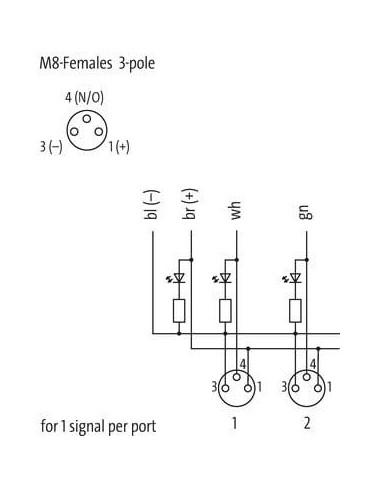

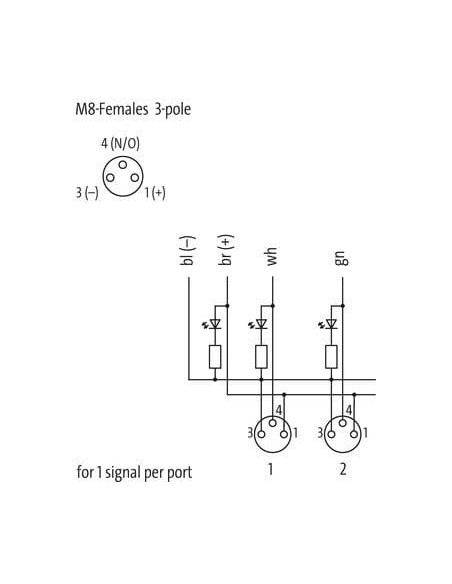

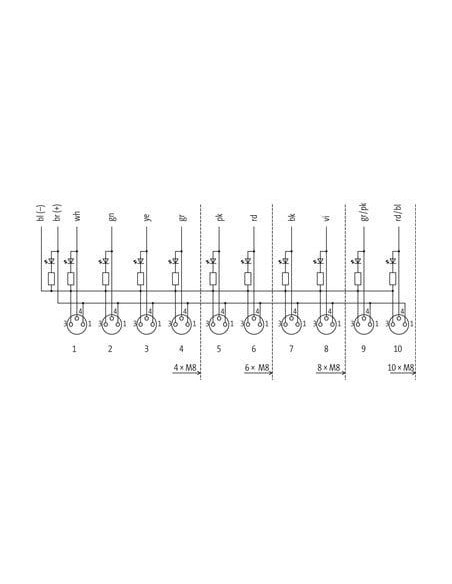

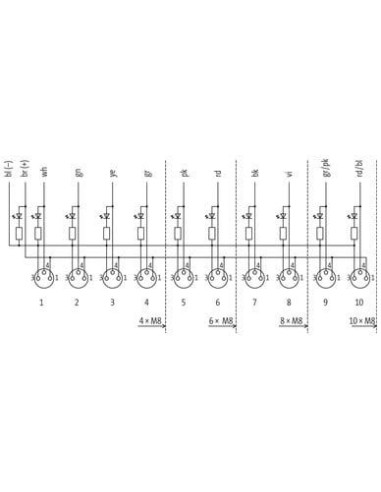

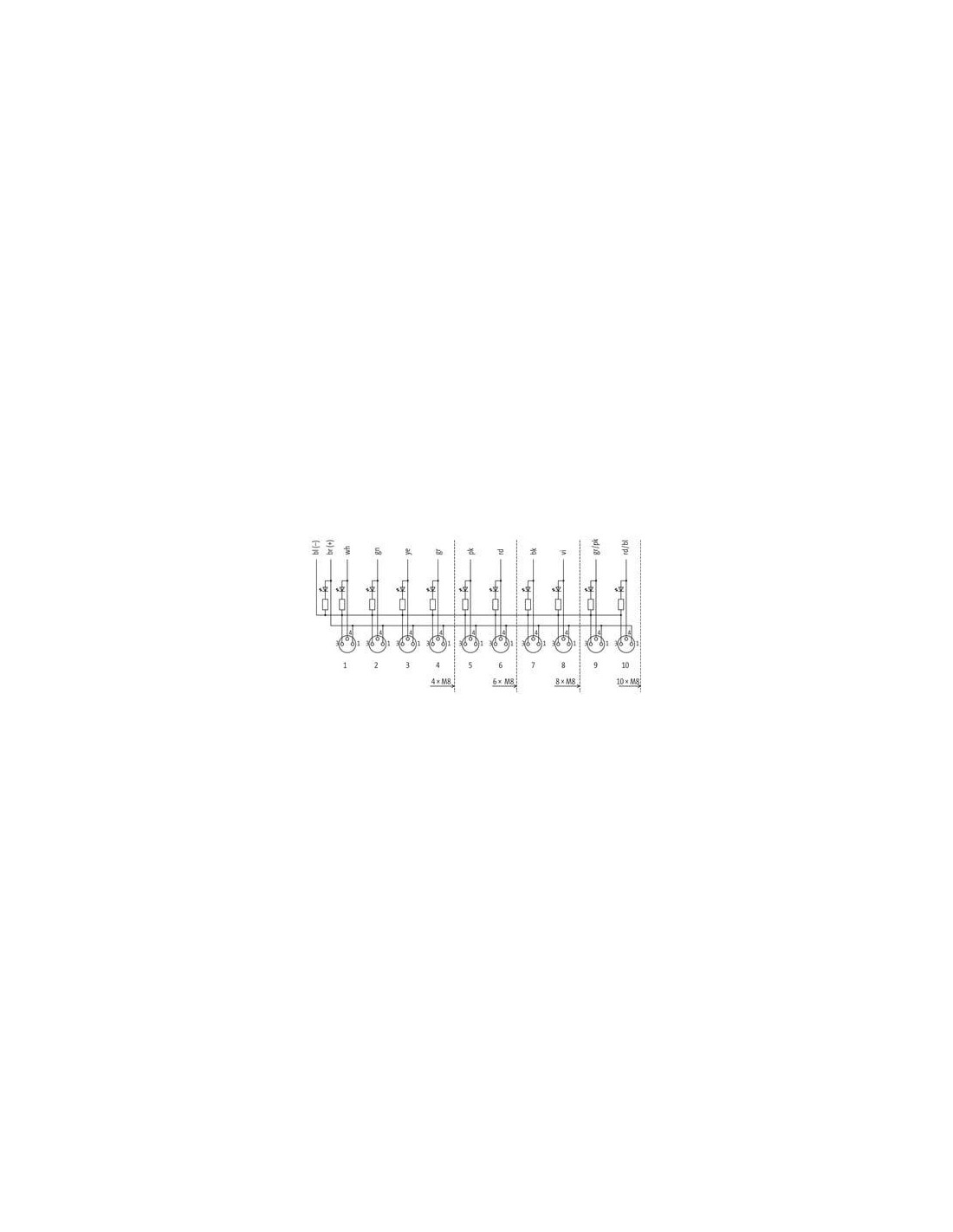

Parametry zacisków
Typ przyłącza 1
| Family construction form | free cable end |
| Liczba biegunów | 6 |
Typ przyłącza 2
| Family construction form | M8 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 3 |
| PIN 1 | + |
| PIN 3 | - |
| PIN 4 | S |
Moduł pasywny Exact8 4xM8 3-polowy – Rozdzielacz sygnałów i zasilania
Moduł pasywny Exact8, 4xM8, 3-polowy o kodzie 8000-84010-3371000 to wysokiej jakości komponent przemysłowy, przeznaczony do rozdzielania sygnałów i zasilania w systemach automatyki. Wyposażony w cztery porty M8 o trzech pinach, moduł ten umożliwia prostą i wygodną integrację czujników oraz elementów wykonawczych w środowiskach przemysłowych.
Zastosowanie modułu pasywnego Exact8, 4xM8
Moduł rozdzielający M8 sprawdza się szczególnie w aplikacjach wymagających bezpiecznego i odpornego na zakłócenia przekazywania sygnałów oraz zasilania pomiędzy urządzeniami. Typowe obszary zastosowań to:
- Automatyka przemysłowa – rozdzielacz sygnałów dla czujników i wyłączników krańcowych
- Budowa maszyn – organizacja okablowania i szybki montaż elementów wykonawczych
- Linie produkcyjne – integracja z systemami sterowania oraz monitoringiem procesów
- Przemysł spożywczy, farmaceutyczny i motoryzacyjny – odporność na oleje i środki chemiczne
Wytrzymałość, bezpieczeństwo i niezawodność
Obudowa modułu wykonana jest z solidnego tworzywa sztucznego, charakteryzującego się odpornością chemiczną oraz na oleje. Dzięki wysokiemu stopniowi ochrony IP65 i IP67, urządzenie jest zabezpieczone przed wnikaniem pyłów oraz wilgoci. Odporność na trudne warunki środowiskowe została potwierdzona certyfikatami bezpieczeństwa i zgodności.
Temperatura pracy wynosząca od -20°C do 80°C umożliwia wykorzystanie urządzenia w szerokim zakresie aplikacji oraz w trudnych warunkach przemysłowych.
Budowa i instalacja modułu Exact8
Moduł wyposażony jest w cztery gniazda M8 3-polowe z gwintem montażowym M8 x 1. Podłączenie przewodu odbywa się za pomocą złącza z wolnym końcem kabla, co umożliwia łatwą i szybką integrację z istniejącą instalacją. W zestawie znajduje się przewód o długości 10 metrów, co zapewnia elastyczność podczas montażu.
Parametry elektryczne:
- Zasilanie: 24 V DC
- Maksymalny prąd na styk: 2 A
- Maksymalny sumaryczny prąd: 8 A
Możliwości kablowania i trwałość połączeń
Wysokiej jakości przewód hybrydowy, wykonany z materiałów PUR/PVC, odporny na zginanie, promieniowanie UV i ścieranie, przewidziany do intensywnej eksploatacji – do 2 milionów cykli gięcia. Izolacja przewodów oraz elementy konstrukcyjne są wolne od ołowiu, kadmu, FCKW i silikonu, co spełnia restrykcyjne normy środowiskowe.
Korzyści z zastosowania modułu Exact8 4xM8
- Prosta i szybka instalacja oszczędzająca czas podczas montażu
- Wysoka odporność na czynniki chemiczne i oleje zapewniająca niezawodność
- Kompaktowe wymiary (96 x 30 x 20,5 mm) umożliwiające montaż w ograniczonych przestrzeniach
- Bezpieczeństwo użytkowania potwierdzone certyfikatami
- Uniwersalne zastosowanie w różnych branżach przemysłowych
Moduł pasywny Exact8 to funkcjonalne i trwałe rozwiązanie rozdzielające, które znacznie ułatwia zarządzanie sygnałami i zasilaniem w nowoczesnych instalacjach przemysłowych.
