8-portowy, 4-piny
PUR/PVC
Inne długości kabli są dostarczane na życzenie.
3.0 m
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 2 A |
| Prąd sumaryczny maks. | 8 A |
Dane techniczne | Komunikacja przemysłowa
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 395 |
| Rodzaj przewodu | 2 |
| Funkcja kabla | Hybrydowe, Sygnał, Power |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 6 wires o Wypełniacz rdzeniowy twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 12 wires o Sposób łączenia twisted |
| wire arrangement | czarny, fioletowy, szaro-różowe, czerwono-niebieskie, zielono-biały, brązowo-zielony, (brązowo-szary, szaro-biały, brązowo-żółty, żółto-biały, czerwony, rosa, szary, żółty, zielony, biały, , niebieski) |
Mechanical data | Cable
| Cable weigth | 154 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 87 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 9,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PVC |
| Amount wires | 16 |
| Outer diameter insulation | 1,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
| Material wire insulation (Power) | PVC |
| Outer diameter wire insulation (Power) | 1,8 mm |
| Tolerance outer diameter wire insulation (Power) | ±5 % |
| Shore hardness wire insulation (Power) | 43±5 Shore D |
| Material properties wire insulation (Power) | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation (Power) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Liczba żył (zasilanie) | 2 |
| Amount strands wire (Power) | 42 |
| Diameter of single wires (Power) | 0,15 mm |
| Wire conductor cross section (Power) | 0,75 mm² |
| Material conductor wire (Power) | Skrętka miedziana, goła |
| Conductor type wire (Power) | Klasa skrętki 6 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 300 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4 A |
| Current carrying capacity min. wire (Power) | 7,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Electrical resistance coating wire (Power) | 26 Ω/km @20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |

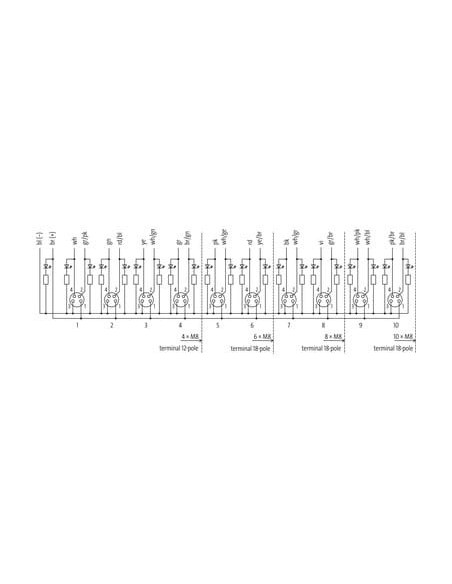

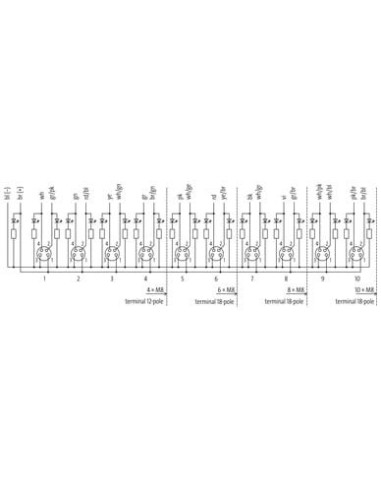

Parametry zacisków
Typ przyłącza 1
| Family construction form | free cable end |
| Liczba biegunów | 10 |
Typ przyłącza 2
| Family construction form | M8 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 4 |
| PIN 1 | + |
| PIN 2 | S 2 |
| PIN 3 | - |
| PIN 4 | S 1 |

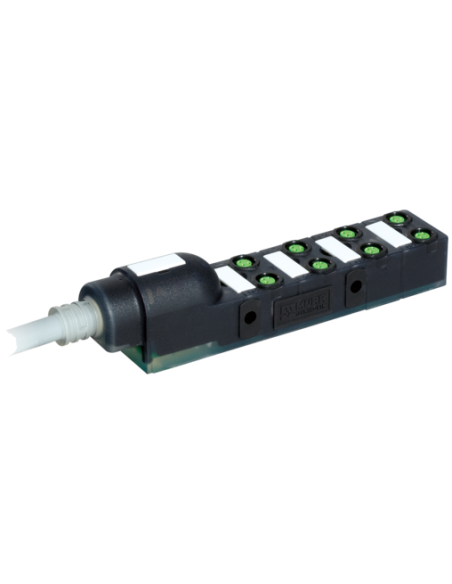

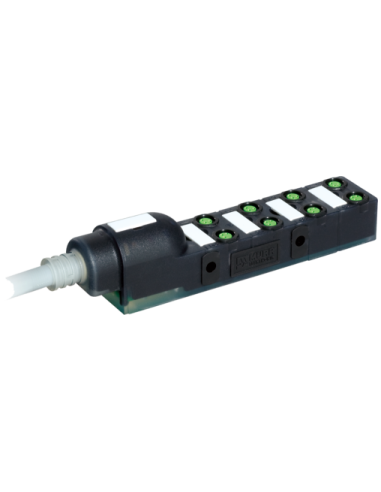

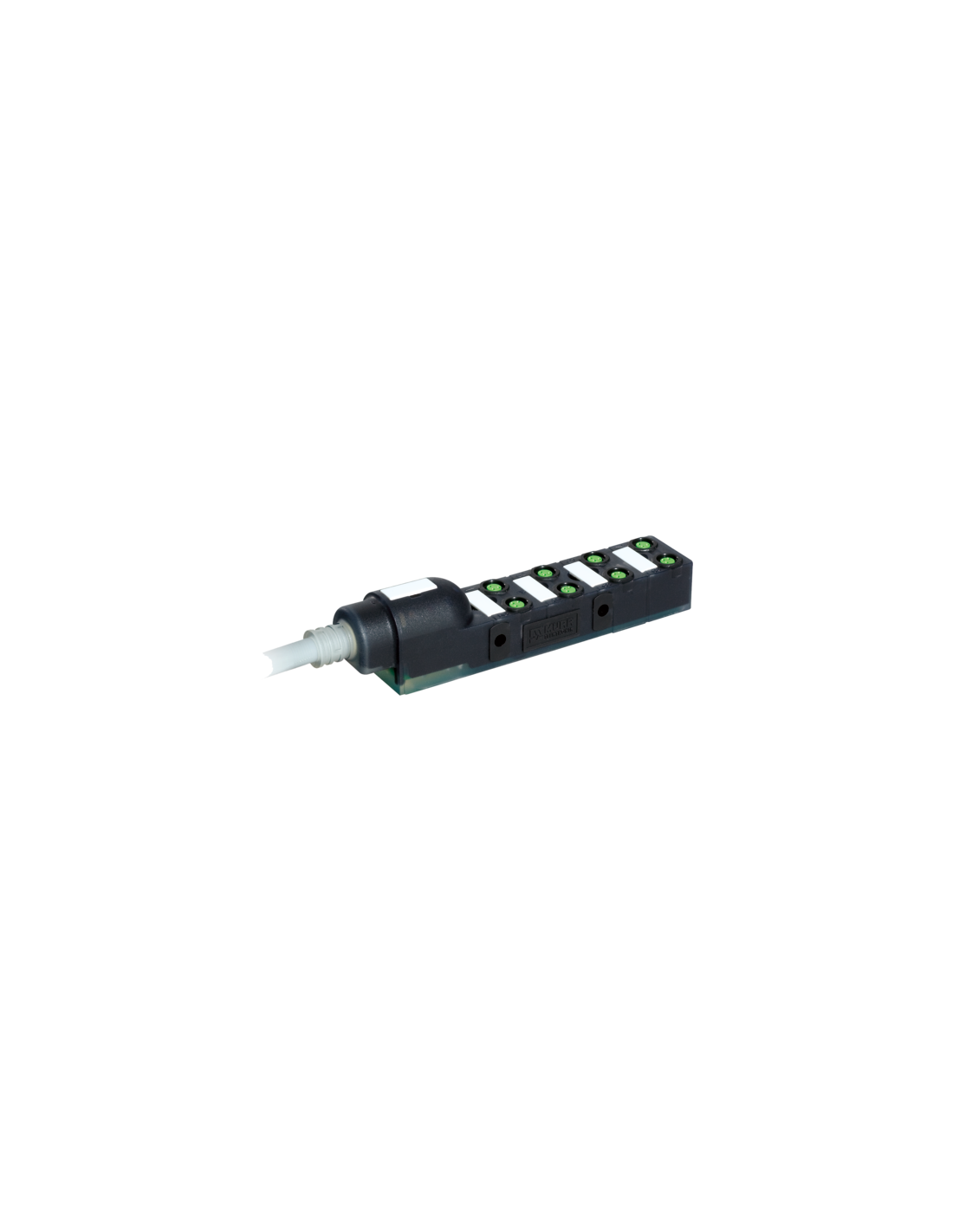

Moduł pasywny Exact8 8xM8, 4-polowy – profesjonalne rozwiązanie do rozdziału sygnałów
Moduł pasywny Exact8 8xM8 4-polowy o długości przewodu 3 metry (kod produktu: 8000-88110-3950300) to niezawodny komponent wykorzystywany w systemach automatyki przemysłowej, sterowania maszynami oraz aplikacjach wymagających bezpiecznej i wygodnej dystrybucji sygnałów i zasilania. Prezentowane rozwiązanie umożliwia podłączenie nawet ośmiu urządzeń peryferyjnych, co ułatwia integrację komponentów w rozproszonej instalacji przemysłowej.
Główne zalety i możliwości zastosowania pasywnego modułu Exact8
- Wytrzymała obudowa – obudowa wykonana z wysokiej jakości tworzywa sztucznego odpornego na działanie substancji chemicznych i olejów pozwala na stosowanie modułu w wymagających środowiskach przemysłowych.
- Bezpieczeństwo dzięki wysokiemu stopniowi ochrony (IP65/IP67) – zapewnia ochronę przed pyłem oraz silnymi strumieniami wody, nawet podczas krótkotrwałego zanurzenia.
- Uniwersalność łączeniowa – 8 portów M8, 4-polowych pozwala na łatwe podłączanie czujników, elementów wykonawczych i innych urządzeń automatyki, również w systemach sterowania zdecentralizowanego.
- Szeroki zakres temperatur pracy – moduł sprawdzi się zarówno w niskich (-20°C), jak i wysokich temperaturach (do 80°C).
- Wysokie parametry prądowe – obsługuje do 2A na styk oraz maksymalnie 8A łącznie, co umożliwia zasilanie wielu elementów jednocześnie.
- Wyraźne sygnalizowanie – dzięki zastosowaniu diod LED dla każdego wejścia możliwa jest szybka kontrola stanu sygnałów.

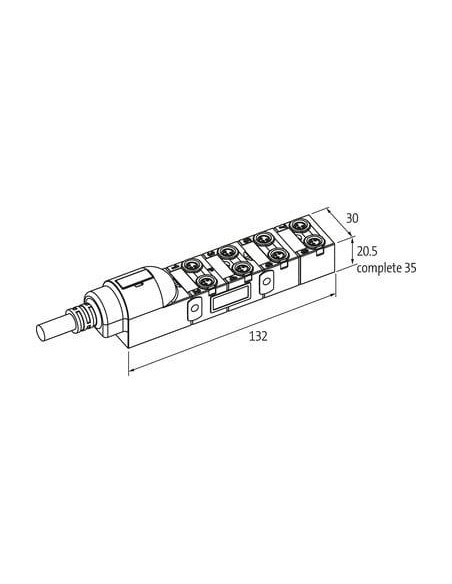

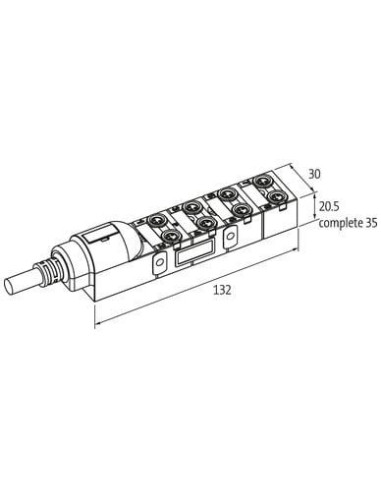

- Łatwość montażu – wygodne gwinty montażowe oraz kompaktowe wymiary (132x30x20,5 mm) pozwalają na montaż w trudno dostępnych miejscach.
- Kabel hybrydowy PUR/PVC – zapewnia wysoką odporność mechaniczną oraz elastyczność, nawet przy intensywnym użytkowaniu.
Typowe zastosowania modułu pasywnego Exact8 8xM8, 4-polowy
Moduł pasywny Exact8 znajduje zastosowanie w instalacjach wymagających decentralizacji połączeń sygnałowych. W szczególności sprawdza się w:
- systemach sterowania maszynami oraz liniach produkcyjnych,
- automatyce przemysłowej, gdzie konieczne jest szybkie i niezawodne rozdzielenie sygnałów czujników i siłowników,
- rozproszonych instalacjach pomiarowych,
- aplikacjach wymagających solidnej i łatwej do utrzymania infrastruktury okablowania,
- stacjach zrobotyzowanych oraz w środowiskach, gdzie istotna jest szczelność oraz odporność materiałów na środki chemiczne.
Budowa i ergonomia – kompaktowość oraz łatwość integracji
Dzięki smukłej konstrukcji modułu (szerokość 30 mm, długość 132 mm) oraz prostocie montażu (gwinty M8 x 1) możliwa jest instalacja nawet w najbardziej ograniczonych przestrzeniach sterowni czy szaf sterowniczych. Czytelny układ złączy ułatwia szybkie podłączenie i diagnostykę, zaś wytrzymałość materiałów oraz ich trudnopalność (UL 1581, IEC 60332-2-2) gwarantuje długą i niezawodną eksploatację.
Podsumowanie – niezawodny moduł dystrybucji sygnałów i zasilania
Pasywny moduł Exact8 8xM8, 4-polowy z kablem PUR/PVC to urządzenie dedykowane wymagającym aplikacjom przemysłowym, gdzie liczy się niezawodność, łatwość montażu, jasność sygnalizacji oraz wysoki stopień ochrony IP65/IP67. To rozwiązanie stanowi skuteczne wsparcie w organizacji zdecentralizowanych punktów podłączeń w nowoczesnych liniach produkcyjnych oraz centrach automatyki.
Polecamy także inne produkty z kategorii: Systemy rozdzielaczy M8 »
