15.0 m
Dane elektryczne | Zasilanie
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 384 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 3 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 9 wires o Sposób łączenia twisted |
| Bandowanie | Fleece |
| wire arrangement | czerwony, czarny, fioletowy, (rosa, szary, żółty, zielony, biały, , niebieski, czerwono-niebieskie, szaro-różowe) |
Mechanical data | Cable
| Cable weigth | 121 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe, Wolne od LABS |
| Outer-diameter (jacket) | 9,3 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | TPE-E |
| Amount wires | 10 |
| Outer diameter insulation | 1,4 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 55 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
| Material wire insulation (Data) | TPE-E |
| Outer diameter wire insulation (Data) | 1,8 mm |
| Tolerance outer diameter wire insulation (data) | ± 5 % |
| Shore hardness wire insulation (Data) | 55 ± 5 Shore D |
| Ingredient freeness wire insulation (Data) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy |
| Amount wires (Data) | 2 |
| Amount strands wire (Data) | 24 |
| Diameter of single wires (Data) | 0,2 mm |
| Conductor crosssection wire (Data) | 0,75 mm² |
| Material conductor wire (Data) | Skrętka miedziana, goła |
| Wire conductor type (Data) | Klasa skrętki 5 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 300 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4 A |
| Obciążalność prądowa min. żyły (dane) | 12 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Electrical resistance coating wire (Data) | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zginania (instalowanie) | x Outer diameter |
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |

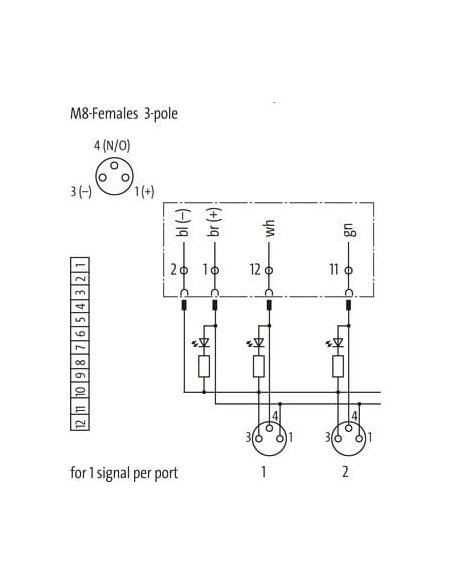

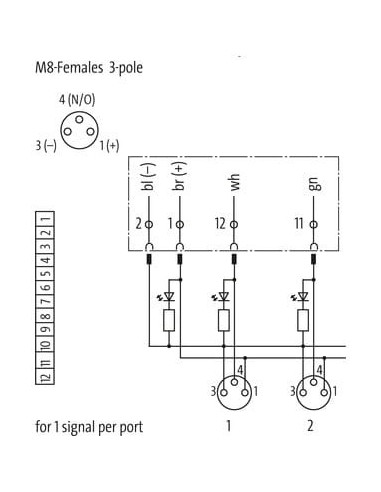

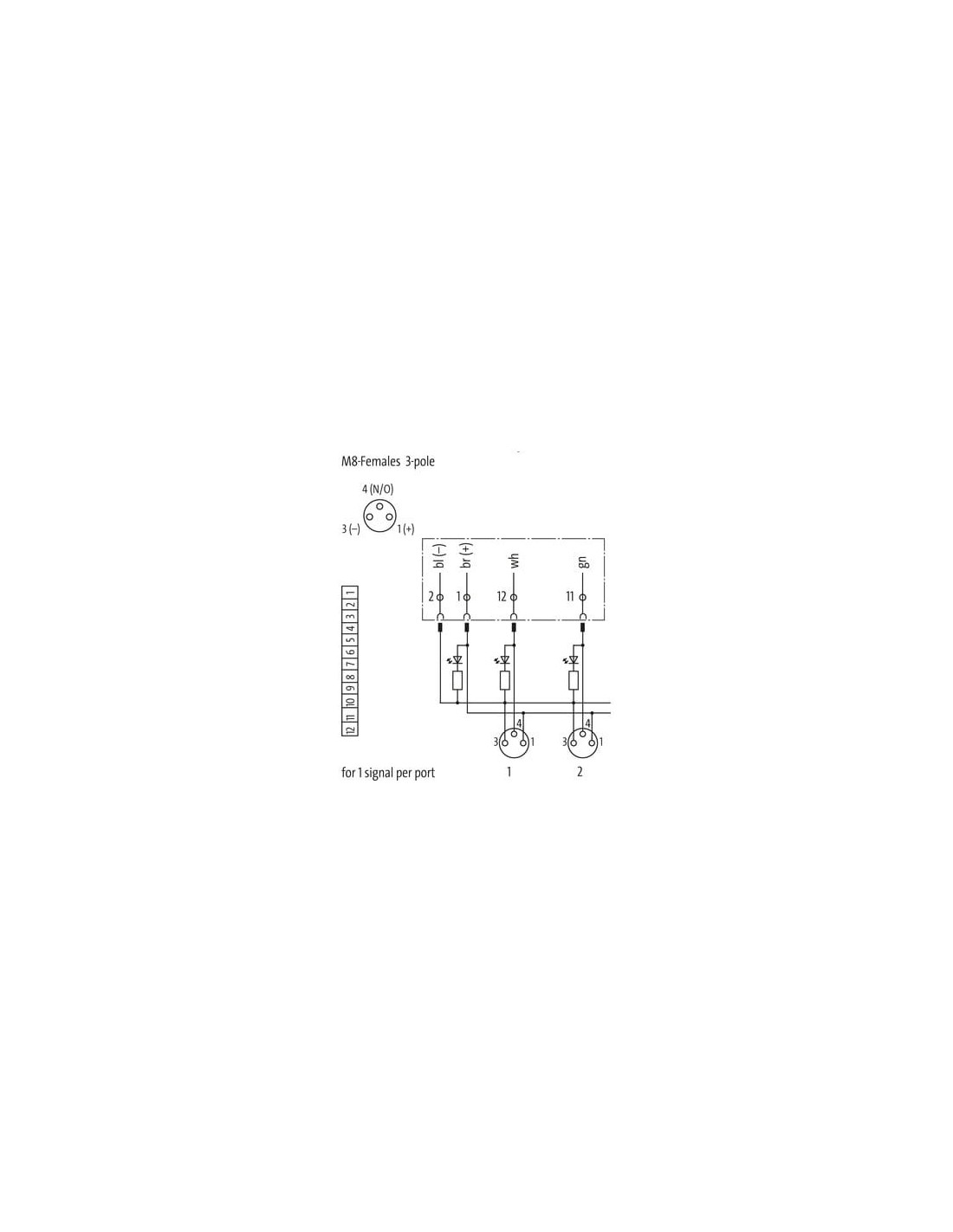

Parametry zacisków
Typ przyłącza 1
| Family construction form | free cable end |
| Liczba biegunów | 12 |
Typ przyłącza 2
| Family construction form | M8 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 3 |
| PIN 1 | + |
| PIN 3 | - |
| PIN 4 | S |

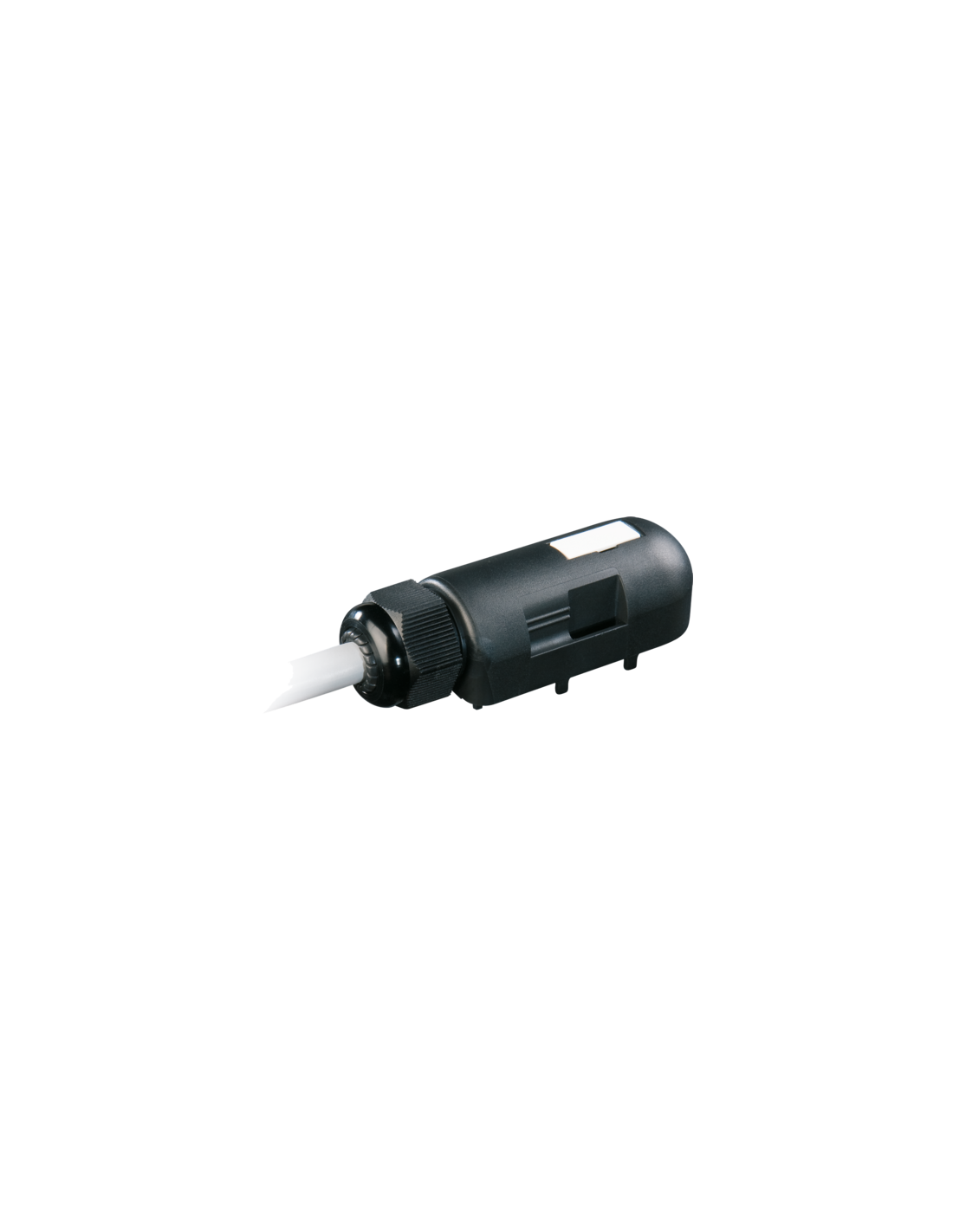

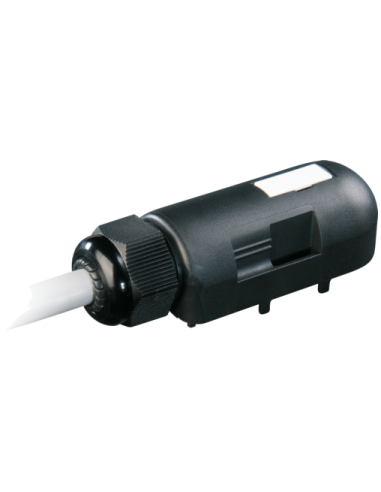

Zaślepka do przewodów Exact8 10xM8 3-biegunowa – profesjonalne akcesorium instalacyjne
Zaślepka do przewodów Exact8, 10xM8, 3-biegunowa o kodzie produktu 8000-80049-3841500 to wysokiej jakości komponent stosowany w systemach automatyki przemysłowej, rozdzielnicach oraz instalacjach maszynowych. Ten element pozwala na skuteczne zakończenie nieużywanych kanałów kablowych, zapewniając szczelność oraz ochronę przed czynnikami zewnętrznymi.
Właściwości i zalety zaślepki Exact8 10xM8 3-pin
- Kompatybilność – dedykowana do modułów Exact8, umożliwia montaż i bezpieczne zakończenie przewodów 3-biegunowych z gniazdami typu M8.
- Solidna konstrukcja – wykonana z wytrzymałego tworzywa sztucznego, odpornego na uszkodzenia mechaniczne oraz czynniki środowiskowe.
- Prosty montaż – ergonomiczna budowa oraz precyzyjne dopasowanie zapewniają łatwość instalacji nawet w ograniczonej przestrzeni.
- Podwyższona odporność – element charakteryzuje się trudnopalnością i zachowuje właściwości mechaniczne oraz elektryczne w szerokim zakresie temperatur roboczych.
- Szczelność – gwarantuje ochronę przed kurzem, wilgocią oraz innymi zanieczyszczeniami, minimalizując ryzyko zwarć oraz awarii systemu.
Zastosowanie zaślepki do przewodów Exact8 10xM8 w przemyśle
Zaślepka 3-biegunowa Exact8 jest przede wszystkim dedykowana do wszelkiego typu instalacji przemysłowych, w których wykorzystuje się panele oraz rozdzielacze sygnałów z portami M8 – 3-pin. Zabezpieczanie niewykorzystanych wejść pozwala utrzymać wysoki poziom bezpieczeństwa oraz stabilności pracy systemów automatyki, a także przedłuża żywotność złącz i okablowania.
Produkt znajduje zastosowanie w takich branżach jak:
- Automatyka przemysłowa
- Budowa maszyn
- Transport i logistyka
- Intralogistyka i magazyny automatyczne
- Produkcja spożywcza, farmaceutyczna, chemiczna
Korzyści płynące z użytkowania zaślepki do Exact8 10xM8
Stosowanie zaślepki M8 zapewnia nie tylko ochronę mechaniczną nieużywanych przewodów, ale także poprawia estetykę oraz porządek instalacji. Odpowiednio dobrana zaślepka, eliminując wpływ zanieczyszczeń i wilgoci, zwiększa niezawodność i bezpieczeństwo całego systemu automatyki.
Podsumowując, zaślepka do przewodów Exact8 10xM8, 3-biegunowa to niezbędne wyposażenie dla każdego, kto ceni bezpieczeństwo, funkcjonalność oraz długą żywotność instalacji przemysłowej.
