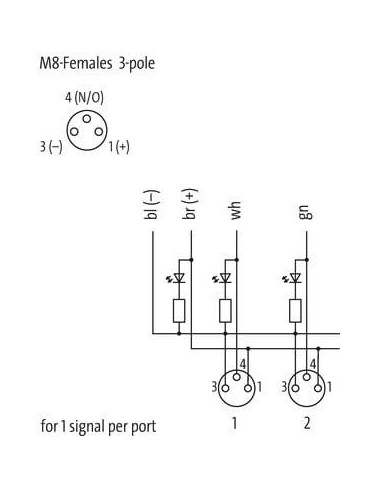

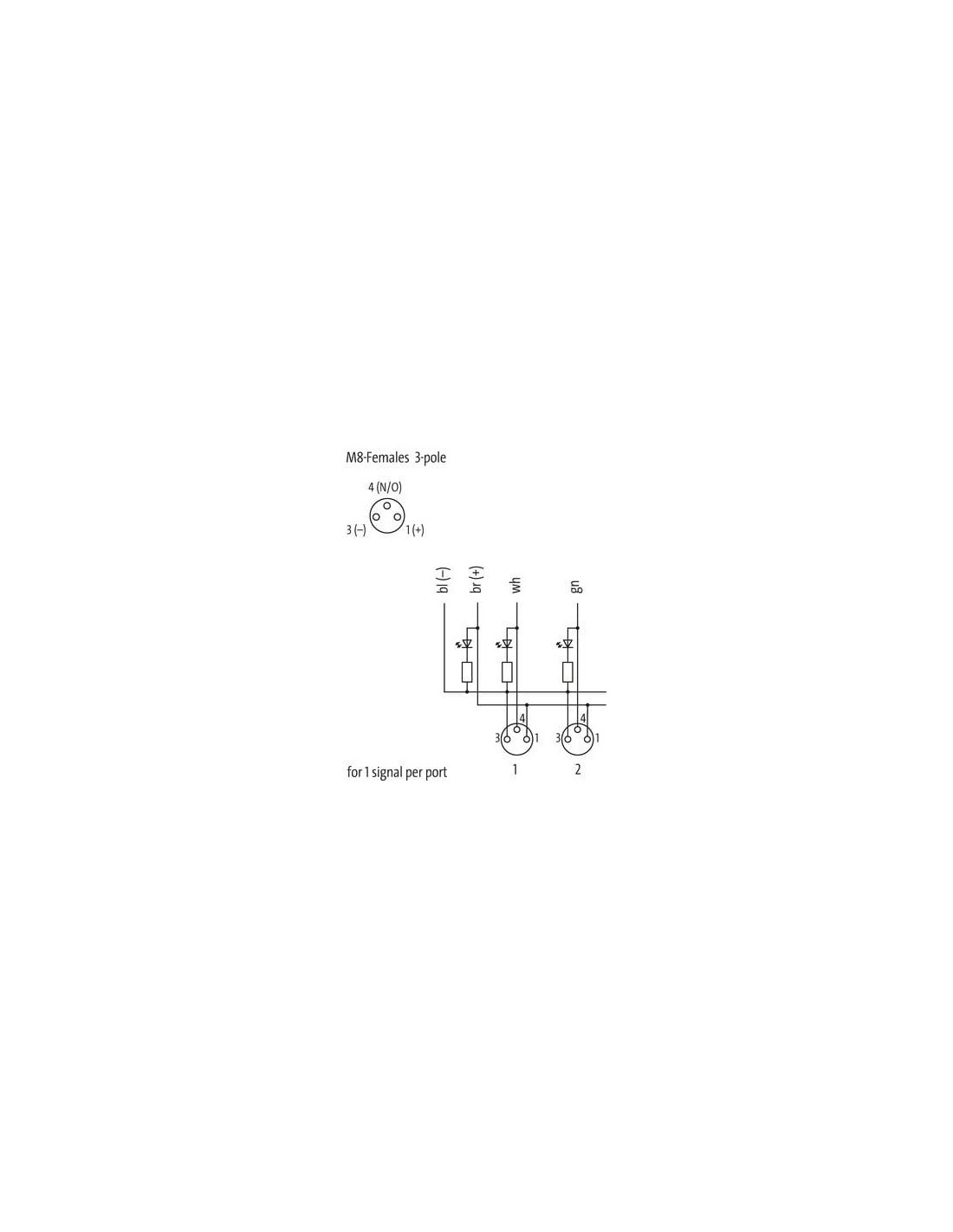

8-portowy, 3-piny
3.0 m
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 2 A |
| Prąd sumaryczny maks. | 8 A |
Dane techniczne | Komunikacja przemysłowa
| Liczba sygnałów na slot | 1 |
Instalowanie | Podłączanie
| Gwint montażowy | M8 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 359 |
| Funkcja kabla | Hybrydowe, Sygnał, Power |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 10 wires o Wypełniacz rdzeniowy twisted |
| Bandowanie | Fleece |
| Filler | tak |

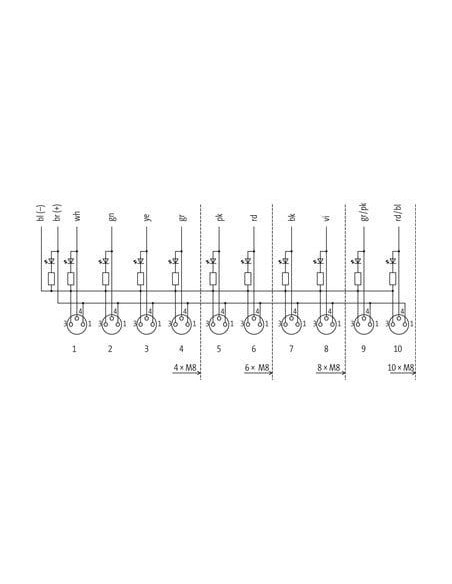

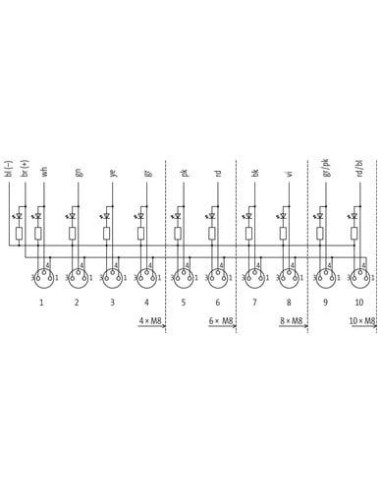

| wire arrangement | , niebieski, fioletowy, czarny, czerwony, rosa, szary, żółty, zielony, biały |
Mechanical data | Cable
| Cable weigth | 110 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe, Wolne od LABS |
| Outer-diameter (jacket) | 9,2 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 8 |
| Outer diameter insulation | 1,5 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe, Wolne od LABS |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
| Material wire insulation (Power) | PP |
| Outer diameter wire insulation (Power) | 1,8 mm |
| Tolerance outer diameter wire insulation (Power) | ±5 % |
| Shore hardness wire insulation (Power) | 70 Shore D±5 Shore D |
| Ingredient freeness wire insulation (Power) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe, Wolne od LABS |
| Liczba żył (zasilanie) | 2 |
| Amount strands wire (Power) | 24 |
| Diameter of single wires (Power) | 0,2 mm |
| Wire conductor cross section (Power) | 0,75 mm² |
| Material conductor wire (Power) | Skrętka miedziana, goła |
| Conductor type wire (Power) | Klasa skrętki 5 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 500 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4 A |
| Current carrying capacity min. wire (Power) | 12 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Electrical resistance coating wire (Power) | 26 Ω/km @20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 10000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 10000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zginania (instalowanie) | x Outer diameter |
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |

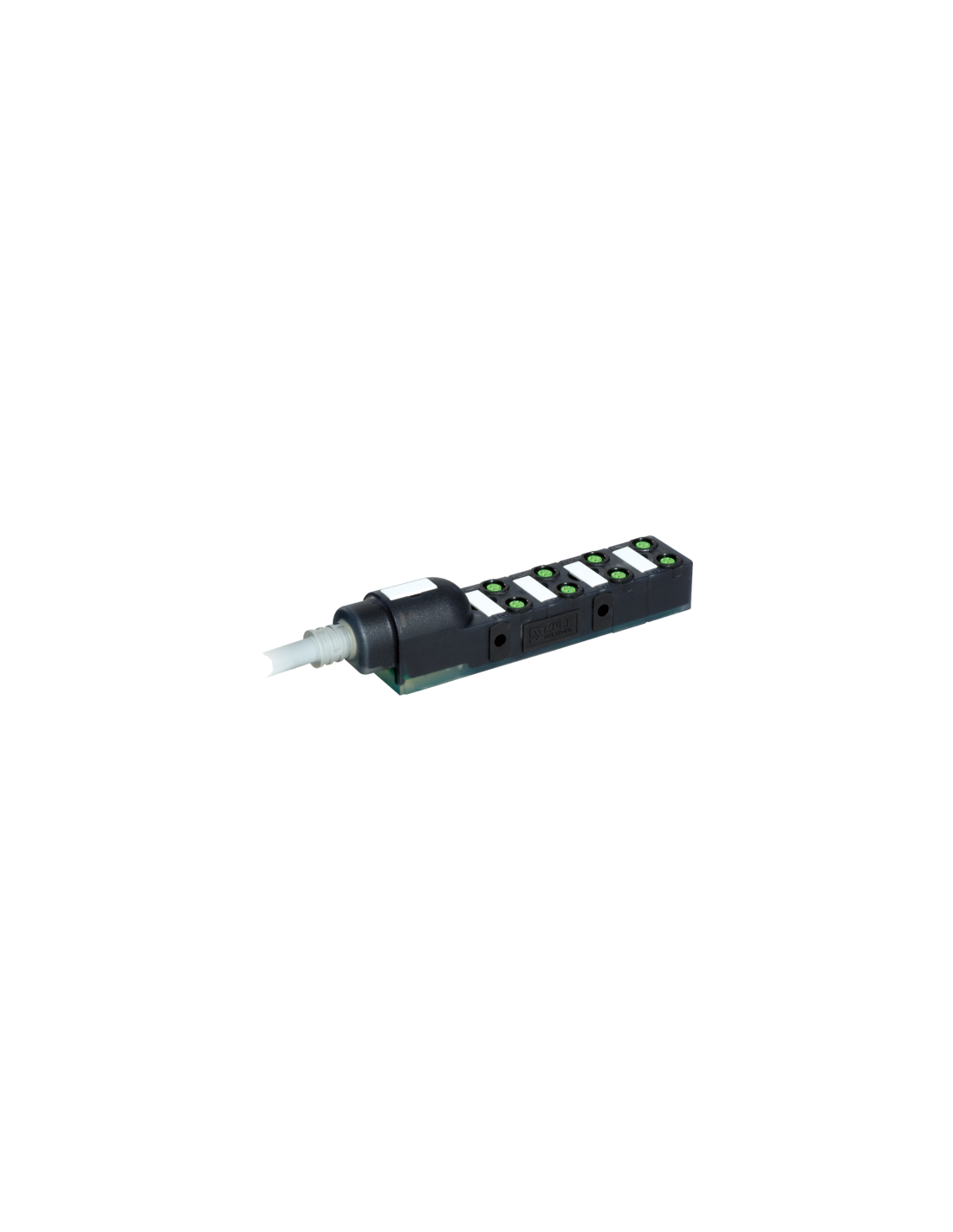

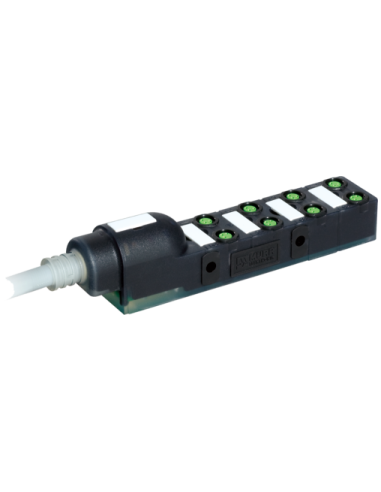

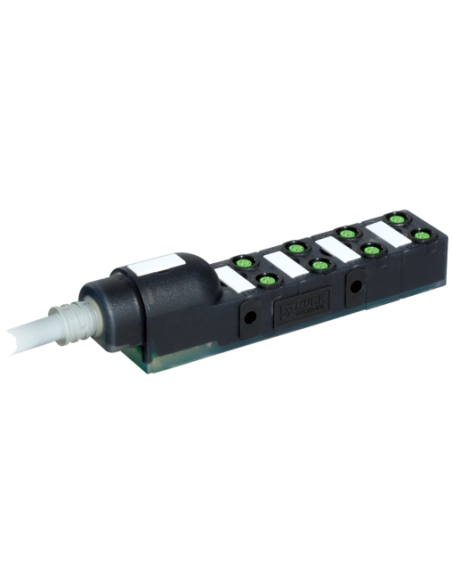

Moduł pasywny Exact8 8xM8, 3-polowy – uniwersalne rozwiązanie do dystrybucji sygnałów
Moduł pasywny Exact8, 8xM8, 3-polowy (kod produktu: 8000-88010-3590300) to wysokiej jakości element przeznaczony do rozdzielania sygnałów w różnorodnych aplikacjach automatyki przemysłowej. Dzięki wytrzymałej konstrukcji i odporności na warunki przemysłowe zapewnia niezawodność pracy nawet w wymagających środowiskach.
Główne cechy i zalety modułu pasywnego 8xM8
- 8 portów M8, 3-pinowych – umożliwia wygodne podłączenie do ośmiu urządzeń lub czujników jednocześnie, co znacznie ułatwia okablowanie w systemach automatyki.
- Zaprojektowany do pracy w trudnych warunkach – wysoki stopień ochrony IP65 i IP67 gwarantuje odporność na pył, wodę oraz zanieczyszczenia typowe dla środowisk przemysłowych.
- Obudowa odporna chemicznie – wykonana z tworzywa sztucznego o doskonałej odporności na oleje i substancje chemiczne, co pozwala stosować moduł w aplikacjach, gdzie występują agresywne media.
- Możliwość pracy w szerokim zakresie temperatur – zakres od -20°C do 80°C umożliwia stosowanie nawet w skrajnych warunkach temperaturowych.
- Kabel hybrydowy o długości 3 m – przewód umożliwiający łatwe i szybkie podłączenie urządzenia do instalacji, inne długości dostępne na zamówienie.
- Certyfikaty – produkt spełnia normy i posiada odpowiednie certyfikaty, w tym cURus, co jest istotne przy realizacji projektów dla przemysłu.
Zastosowanie modułu Exact8 8xM8
Moduły pasywne M8 stosowane są przede wszystkim w instalacjach automatyki przemysłowej, liniach produkcyjnych, systemach transportu wewnętrznego oraz maszynach pakujących. Najczęściej wykorzystuje się je do rozdziału sygnałów z czujników indukcyjnych, optycznych, wyłączników krańcowych, a także innych urządzeń wejściowych w celu uproszczenia instalacji oraz redukcji ilości przewodów w szafie sterowniczej.
- Idealny do integracji z systemami sterowania maszyn
- Możliwość stosowania w środowiskach wymagających odporności na olej i chemikalia
- Ułatwia montaż i okablowanie w aplikacjach wieloczujnikowych
- Dedykowany zarówno do nowych instalacji, jak i modernizacji istniejących systemów
Budowa i wygodny montaż

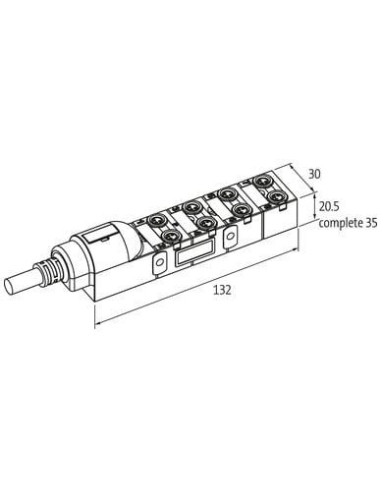

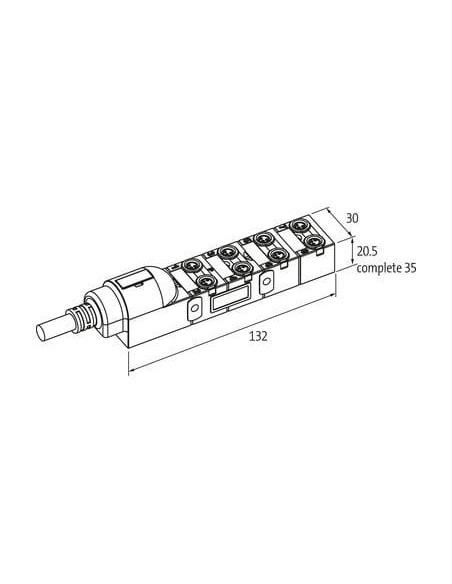

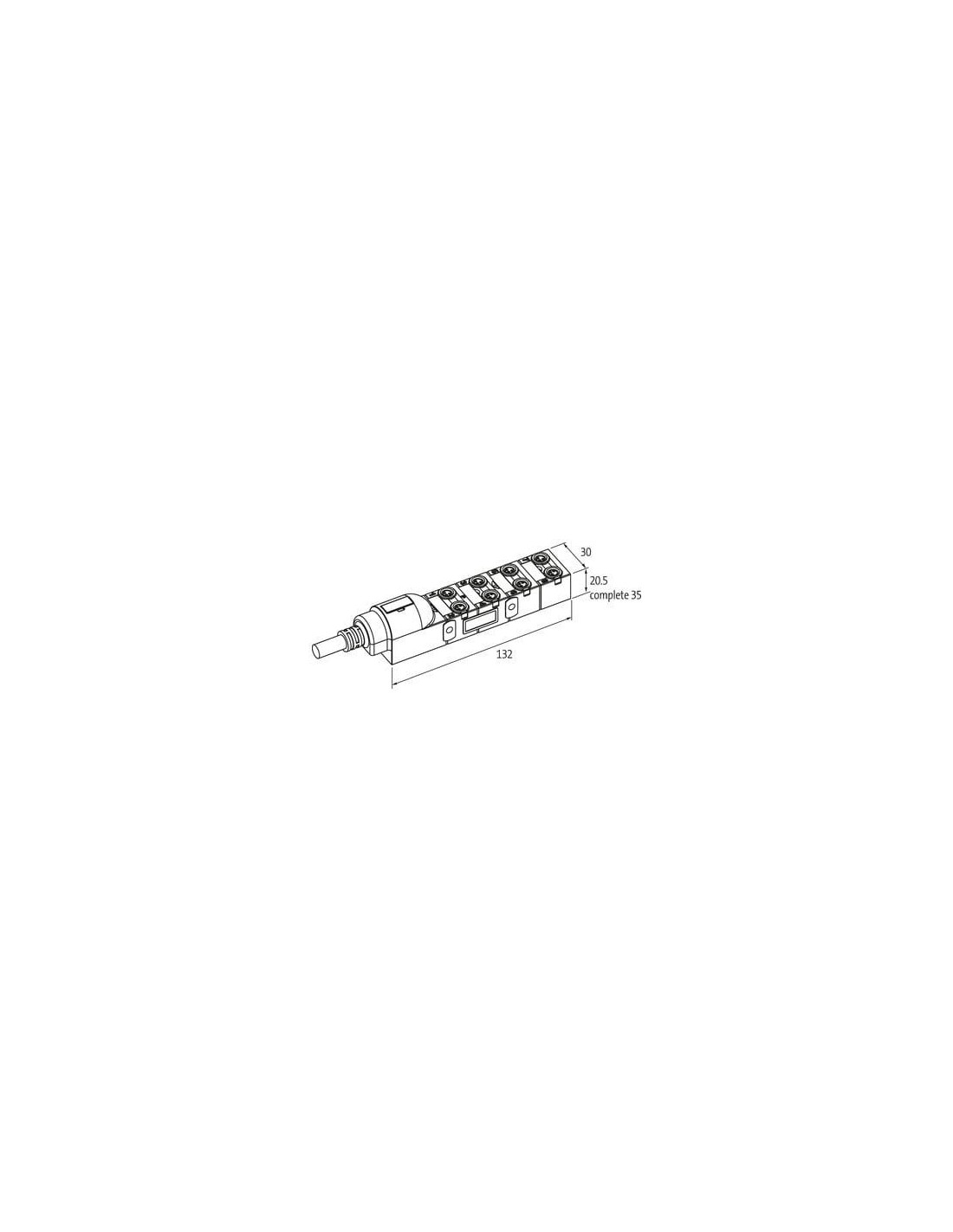

Kompaktowe wymiary (132 x 30 x 20,5 mm) pozwalają na łatwy montaż modułu na maszynie lub w szafie sterowniczej. Złącza 8xM8 umożliwiają szybkie podłączenie czujników, a gwint montażowy M8 x 1 zapewnia stabilność i pewność połączeń.
Wytrzymałość mechaniczna oraz zastosowanie wysokogatunkowych materiałów gwarantują długotrwałą i bezpieczną eksploatację nawet przy intensywnej pracy w przemyśle.
Dlaczego warto wybrać moduł pasywny 8xM8 Exact8?
Wybór modułu pasywnego 8xM8 pozwala znacząco przyspieszyć prace instalacyjne oraz ograniczyć potencjalne pomyłki i przestoje serwisowe. Komponent ten wspiera budowę niezawodnych i uporządkowanych systemów dystrybucji sygnałów w nowoczesnych zakładach przemysłowych.
Moduł pasywny Exact8 8xM8, 3-polowy to sprawdzone rozwiązanie dla profesjonalnych instalatorów, automatyków oraz integratorów systemów, oferujące wysoką jakość, bezpieczeństwo pracy i pewność działania.
