PUR/PVC
5.0 m
Dane elektryczne | Zasilanie
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 357 |
| Rodzaj przewodu | 2 |
| Funkcja kabla | Hybrydowe, Sygnał, Power |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 10 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | , niebieski, fioletowy, czarny, czerwony, rosa, szary, żółty, zielony, biały |
Mechanical data | Cable
| Cable weigth | 115,5 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 87 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 8,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PVC |
| Amount wires | 8 |
| Outer diameter insulation | 1,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
| Material wire insulation (Power) | PVC |
| Outer diameter wire insulation (Power) | 1,8 mm |
| Tolerance outer diameter wire insulation (Power) | ±5 % |
| Shore hardness wire insulation (Power) | 43±5 Shore D |
| Material properties wire insulation (Power) | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation (Power) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Liczba żył (zasilanie) | 2 |
| Amount strands wire (Power) | 24 |
| Diameter of single wires (Power) | 0,2 mm |
| Wire conductor cross section (Power) | 0,75 mm² |
| Material conductor wire (Power) | Skrętka miedziana, goła |
| Conductor type wire (Power) | Klasa skrętki 5 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 300 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4 A |
| Current carrying capacity min. wire (Power) | 7,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Electrical resistance coating wire (Power) | 26 Ω/km @20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | IEC 60332-2-2 | UL 1581 § 1090 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | free cable end |
| Liczba biegunów | 10 |
Typ przyłącza 2
| Family construction form | M8 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 3 |

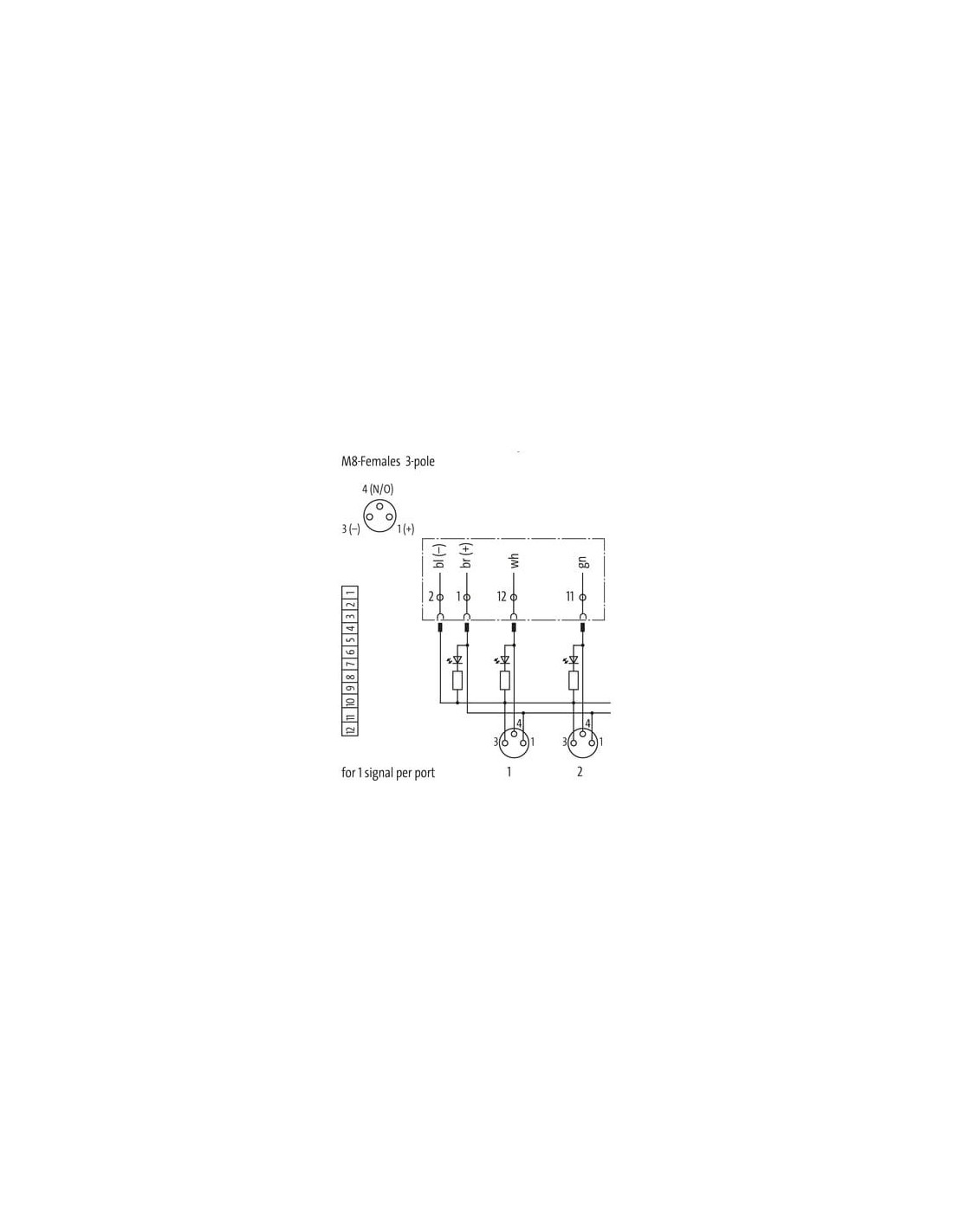

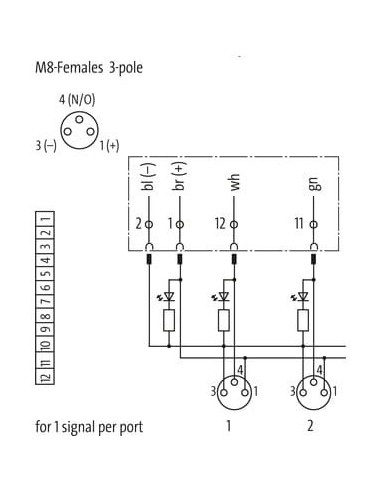

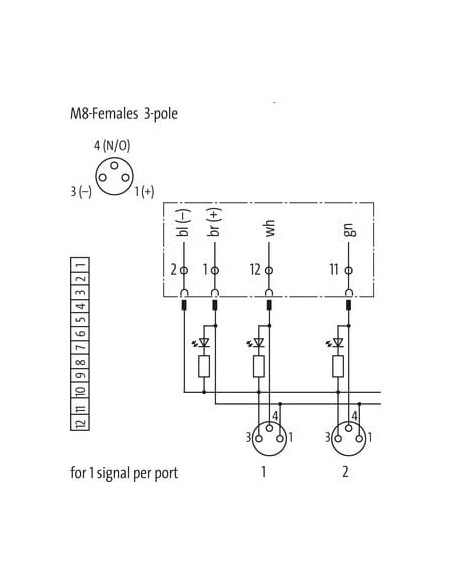

| PIN 1 | + |
| PIN 3 | - |
| PIN 4 | S |

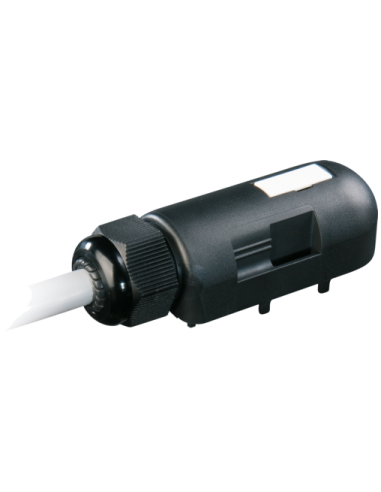

Wtyk do modułu Exact8, 8xM8, 3-polowy – wysoka niezawodność połączeń przemysłowych
Wtyk do modułu Exact8, 8xM8, 3-polowy (kod produktu: 8000-88049-3570500) to zaawansowany element połączeniowy dedykowany wymagającym zastosowaniom w automatyce przemysłowej. Zapewnia pewne, trwałe i bezpieczne podłączenie dla systemów sterujących oraz urządzeń pomiarowych.
Najważniejsze zalety i funkcjonalności złącza 8xM8, 3-polowego
- Kompatybilność z modułami Exact8 – zaprojektowany specjalnie dla wielokanałowych systemów rozdzielczych oraz modułów I/O.
- Bezpieczeństwo połączeń – wysoka jakość wykonania gwarantuje doskonały kontakt elektryczny, nawet w środowiskach o dużym zapyleniu lub wilgotności.
- Solidna konstrukcja – obudowa z tworzywa sztucznego łączy trwałość z lekkością. Zastosowanie materiałów bezpiecznych dla środowiska – pozbawionych ołowiu, kadmu, FCKW oraz silikonu.
- Wysoka odporność na warunki przemysłowe – płaszcz PUR/PVC wykazuje dużą odporność na ścieranie, oleje oraz działanie chemikaliów, a także trudnopalność zgodną z IEC 60332-2-2.
- Uniwersalne zastosowanie – przeznaczony do instalacji sygnałowych, zasilających i hybrydowych, gdzie wymagana jest wielotorowa transmisja sygnałów i zasilania.
Zastosowania – gdzie sprawdzi się wtyk do modułu Exact8?
Wtyk Exact8, 8xM8, 3-polowy znajduje zastosowanie przede wszystkim w:
- Automatyce przemysłowej – rozproszone systemy I/O, czujniki, siłowniki, systemy bezpieczeństwa.
- Maszynach produkcyjnych – moduły rozdzielcze, sterowniki PLC, panele operatorskie, linie montażowe.
- Logistyce i transporcie – systemy pakujące, magazyny automatyczne oraz zautomatyzowane stacje przeładunkowe.
- Przemyśle spożywczym, chemicznym i motoryzacyjnym – wszędzie tam, gdzie liczy się niezawodność oraz łatwość serwisowania.
Budowa i ergonomia – przemyślana konstrukcja złącza Exact8

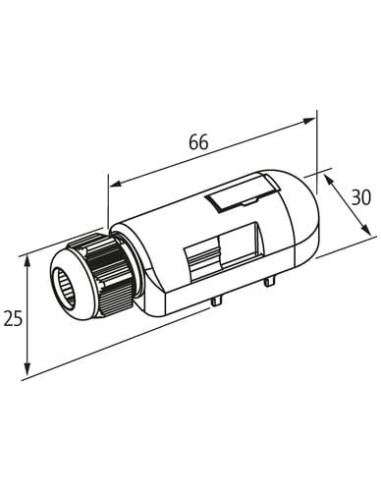

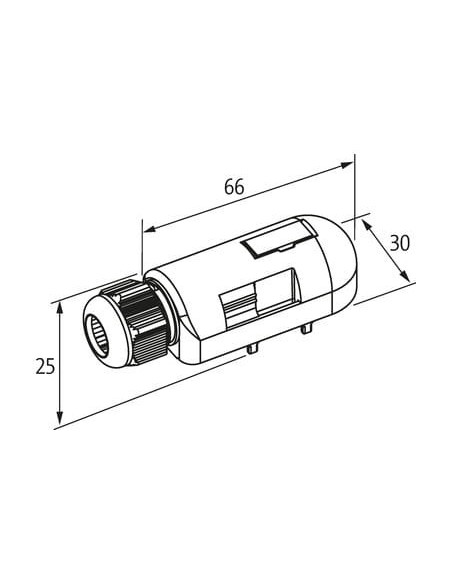

Modułowa budowa pozwala na szybki i łatwy montaż oraz wymianę. Kompaktowe wymiary (66 mm x 30 mm x 25 mm) umożliwiają stosowanie w ograniczonych przestrzeniach montażowych. Wtyk wyposażony jest w solidny gwint na wejście przewodu oraz czytelne miejsce na oznaczenie połączenia.
Bezpieczeństwo pracy i trwałość materiałów – kluczowe cechy produktu
- Dopuszczalne prądy i napięcia – umożliwia przenoszenie prądu do 8 A oraz napięcia do 300 V, co pozwala na zastosowanie w większości systemów automatyki.
- Szeroki zakres temperatur – praca w temperaturach od -30°C do +80°C (przewód) zapewnia odporność na warunki zarówno w ruchu, jak i przy stałym ułożeniu przewodu.
- Długa żywotność – przewód o wysokiej odporności na zginanie (do 2 milionów cykli przy prowadzeniu w C-tracku) oraz odporność na promieniowanie UV i ścieranie.
Dlaczego warto wybrać wtyk Exact8, 8xM8, 3-polowy?
Wtyk do modułu Exact8, 8xM8, 3-polowy stanowi sprawdzone rozwiązanie dla aplikacji, w których wymagana jest niezawodność, łatwość obsługi i wielokanałowa transmisja sygnałów oraz zasilania. Łączy cechy nowoczesnych materiałów z funkcjonalnością niezbędną w nowoczesnych systemach automatyki.
