PUR/PVC
5.0 m
Dane elektryczne | Zasilanie
| Prąd sumaryczny maks. | 8 A |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 337 |
| Rodzaj przewodu | 2 |
| Funkcja kabla | Hybrydowe, Sygnał, Power |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 6 wires o Wypełniacz rdzeniowy twisted |
| Filler | tak |
| wire arrangement | szary, żółty, zielony, biały, , niebieski |
Mechanical data | Cable
| Cable weigth | 74,8 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 87 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 6,9 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PVC |
| Amount wires | 4 |
| Outer diameter insulation | 1,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
| Material wire insulation (Power) | PVC |
| Outer diameter wire insulation (Power) | 1,8 mm |
| Tolerance outer diameter wire insulation (Power) | ±5 % |
| Shore hardness wire insulation (Power) | 43±5 Shore D |
| Material properties wire insulation (Power) | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation (Power) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Liczba żył (zasilanie) | 2 |
| Amount strands wire (Power) | 24 |
| Diameter of single wires (Power) | 0,2 mm |
| Wire conductor cross section (Power) | 0,75 mm² |
| Material conductor wire (Power) | Skrętka miedziana, goła |
| Conductor type wire (Power) | Klasa skrętki 5 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 300 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,2 A |
| Current carrying capacity min. wire (Power) | 8,4 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Electrical resistance coating wire (Power) | 26 Ω/km @20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | IEC 60332-2-2 | UL 1581 § 1100 FT2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |

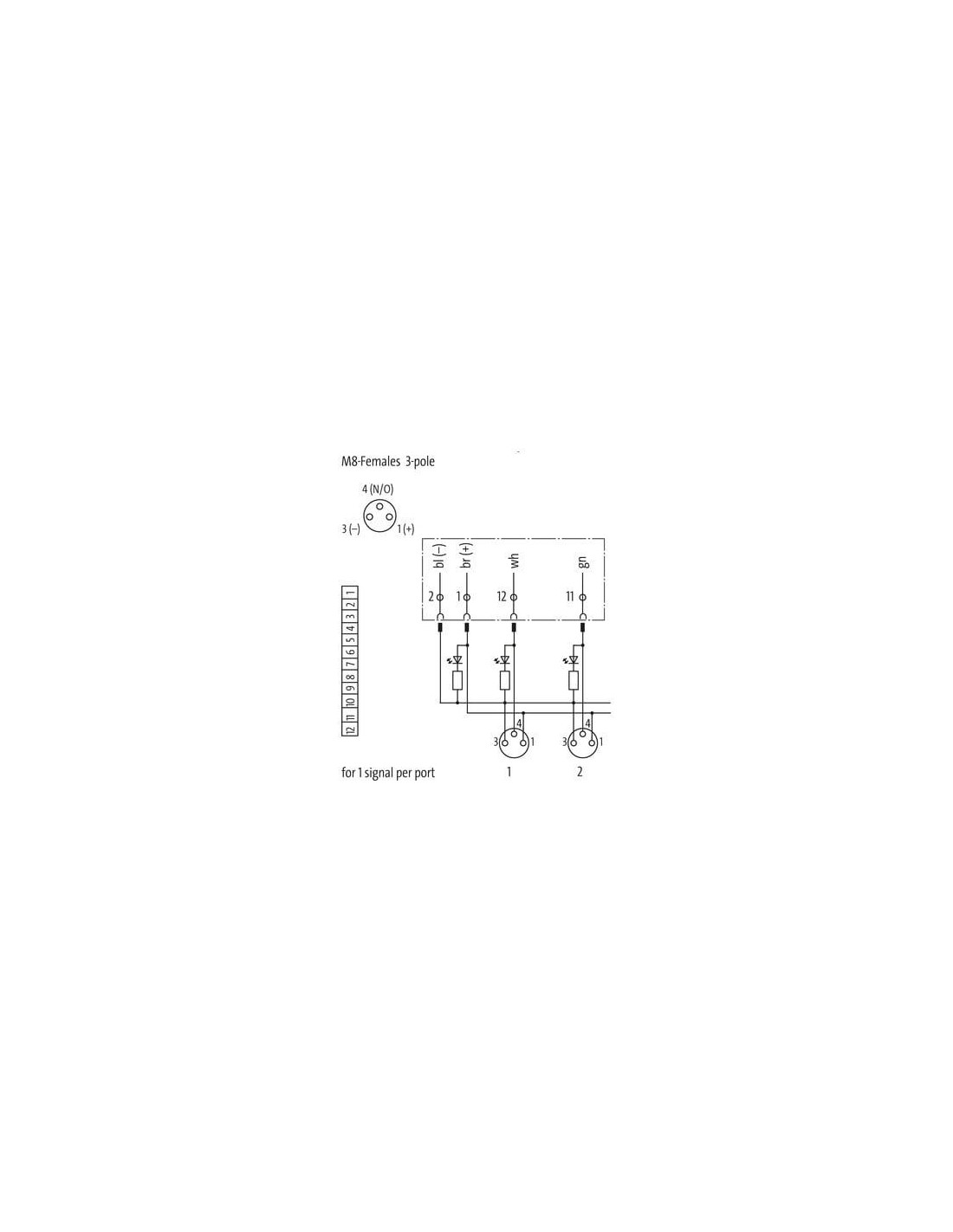

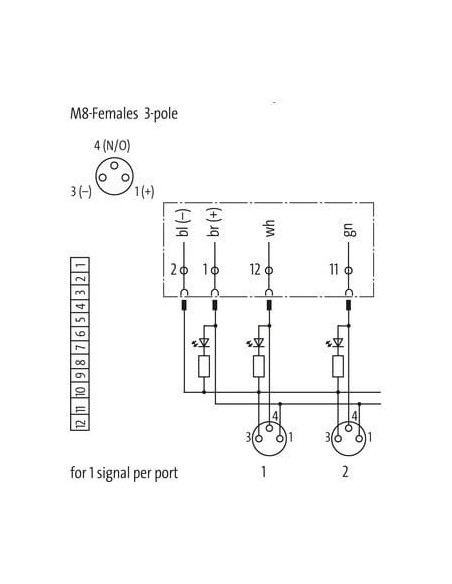

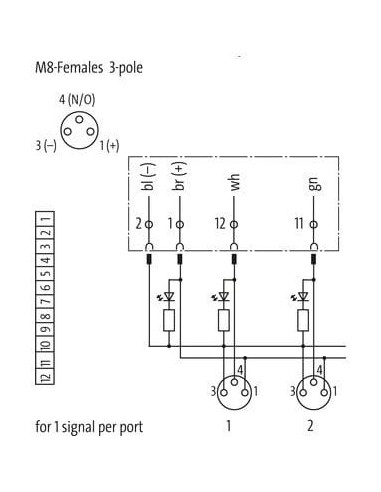

Parametry zacisków
Typ przyłącza 1
| Family construction form | free cable end |
| Liczba biegunów | 6 |
Typ przyłącza 2
| Family construction form | M8 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 3 |
| PIN 1 | + |
| PIN 3 | - |
| PIN 4 | S |

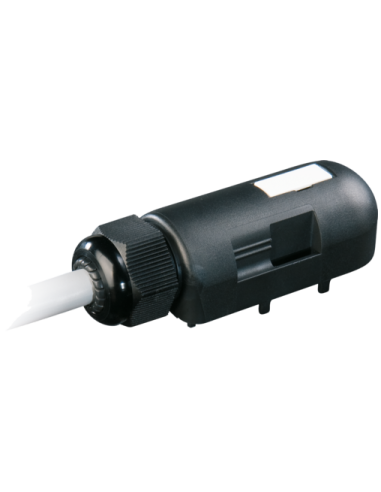

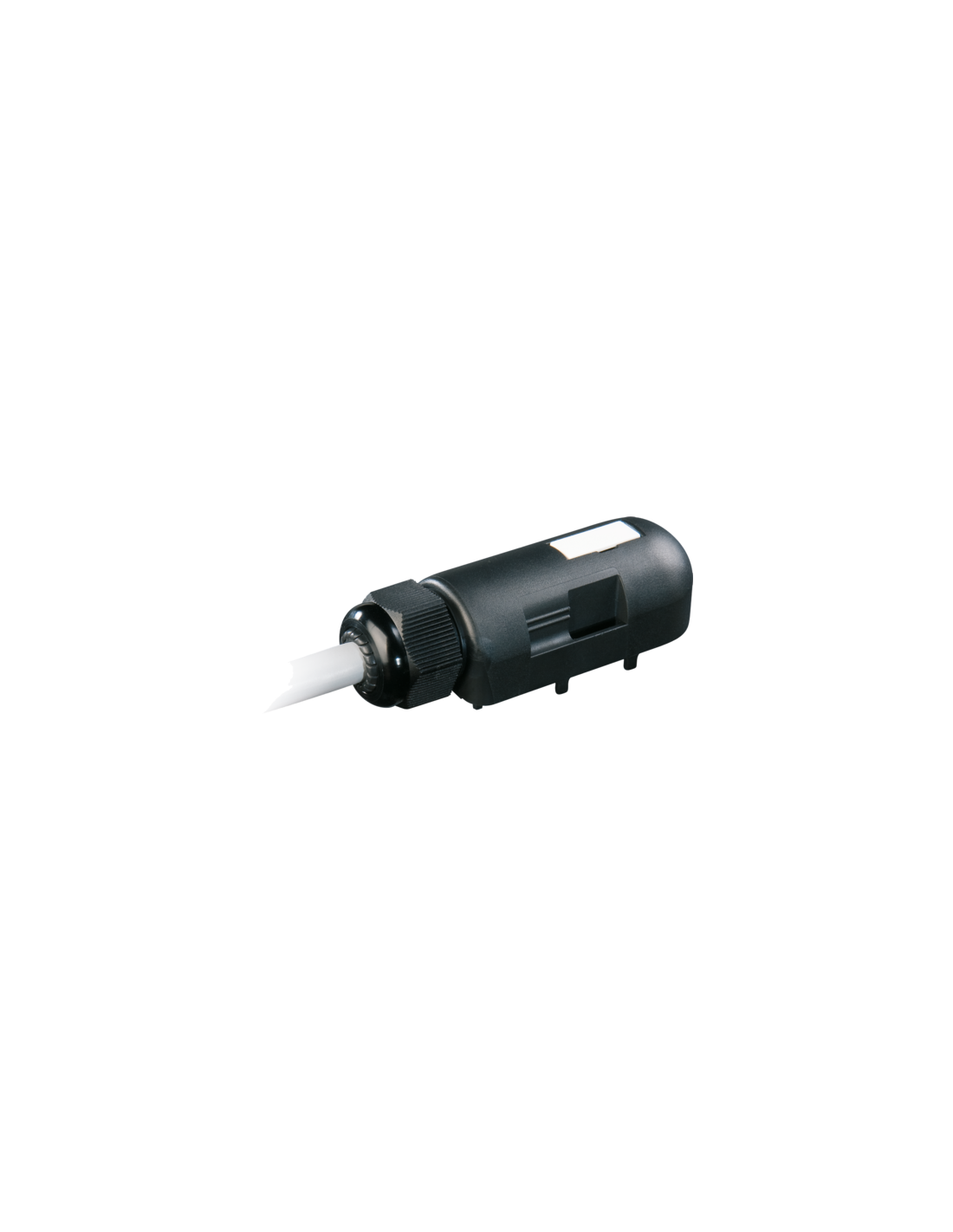

Złącze hybrydowe Exact8, 4xM8, 3-polowe – profesjonalne rozwiązanie dla automatyki
Exact8 4xM8, 3-polowe (kod produktu: 8000-84049-3370500) to zaawansowany moduł złączeniowy przeznaczony do zastosowań przemysłowych. Urządzenie charakteryzuje się solidną konstrukcją i wysoką jakością wykonania, co gwarantuje niezawodność eksploatacji w nawet najbardziej wymagających środowiskach produkcyjnych.
Hybrydowy przewód PUR/PVC do zastosowań przemysłowych
Przewód o długości 5 metrów wykonany jest z wytrzymałych materiałów, takich jak PUR i PVC, co zapewnia dużą odporność mechaniczną oraz chemiczną. Zastosowanie trudnopalnych materiałów oraz zgodność z wytycznymi UL i IEC umożliwia użytkowanie w strefach o podwyższonym ryzyku pożarowym oraz w miejscach, gdzie wymagana jest najwyższa jakość ochrony.
Parametry elektryczne i bezpieczeństwo pracy
Maksymalny prąd sumaryczny wynoszący 8 A oraz napięcie znamionowe do 300 V czynią ten produkt odpowiednim do zasilania oraz przesyłu sygnałów w nowoczesnych instalacjach automatyki. Całość komponentów przystosowana została do pracy w szerokim zakresie temperatur od -30°C do 80°C.
Konstrukcja modułu i możliwości instalacyjne

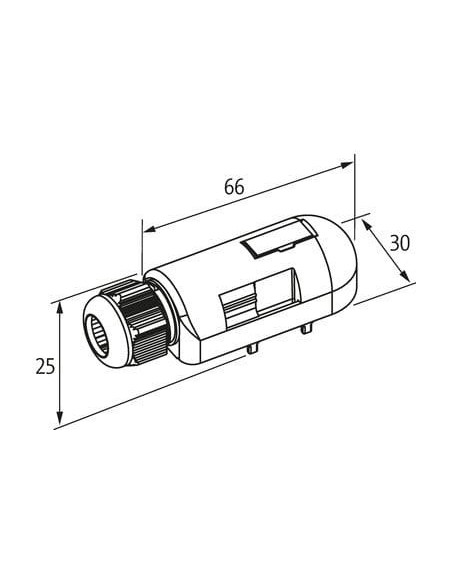

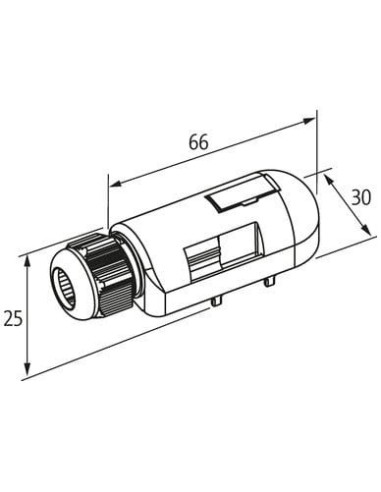

Zaawansowana obudowa z tworzywa sztucznego (o wymiarach: 66 x 30 x 25 mm) ułatwia integrację z różnymi systemami oraz umożliwia szybki i pewny montaż. Kompaktowa forma pozwala na oszczędność miejsca w szafie sterowniczej. Szczelność i odporność na pyły gwarantują bezproblemowe stosowanie nawet w trudnych warunkach przemysłowych.
Zastosowanie złącza Exact8 4xM8 w nowoczesnej automatyce
Złącze M8, 3-polowe z wytrzymałą, hybrydową konstrukcją przewodów znajduje szerokie zastosowanie w procesach:
- Automatyka przemysłowa – rozdzielacze sygnałowe, połączenia czujników i elementów wykonawczych
- Robotyka – systemy zasilania i przesyłu sygnałów do manipulatorów
- Maszyny produkcyjne – niezawodne połączenia w środowiskach o zwiększonych wymaganiach
- Systemy transportu – odporność na drgania i liczne cykle gięcia przewodów
- Panele sterownicze i szafy elektryczne
Korzyści i zalety stosowania Exact8 4xM8
- Odporność na oleje, benzynę i chemikalia – zgodność z normami DIN EN 60811-404
- Trudnopalność – certyfikaty UL 1581, IEC 60332-2-2, FT2
- Dopuszczalne promienie gięcia i wysoka liczba cykli – idealne do instalacji ruchomych (C-track)
- Bezpieczeństwo materiałowe – brak ołowiu, kadmu, FCKW oraz silikonu
- Kodowanie A i łatwa identyfikacja pinów gwarantują szybki montaż
Przewaga Exact8 4xM8 w instalacjach przemysłowych
Wysoka wydajność prądowa oraz niezawodność połączeń z konektorami M8 (3-polowymi, żeńskimi) sprawiają, że ten produkt jest doskonałym wyborem do sieci rozdzielających sygnały i zasilanie w automatyce oraz systemach sterowania. Uniwersalna szara izolacja oraz solidna ochrona przed uszkodzeniami mechanicznymi to dodatkowe atuty, które pozytywnie wpływają na długotrwałą eksploatację urządzenia.
