8-portowy, 4-piny
5.0 m
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 2 A |
| Prąd sumaryczny maks. | 8 A |
Dane techniczne | Komunikacja przemysłowa
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Stopień ochrony, warunek dodatkowy | przykręcone, zamontowane |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |

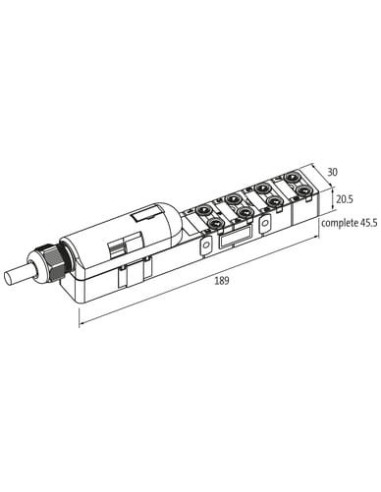

Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 396 |
| Kolor izolacji | szary |
| Type of Certificate | cURus, CSA |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 6 wires o Wypełniacz rdzeniowy twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 12 wires o Sposób łączenia twisted |
| Bandowanie | Fleece |
| Filler | tak |
| wire arrangement | szaro-różowe, czerwono-niebieskie, zielono-biały, brązowo-zielony, czarny, fioletowy, (, niebieski, brązowo-szary, szaro-biały, brązowo-żółty, żółto-biały, czerwony, rosa, szary, żółty, zielony, biały) |
Mechanical data | Cable
| Cable weigth | 143 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe, Wolne od LABS |
| Outer-diameter (jacket) | 10,4 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | TPE-E |
| Amount wires | 16 |
| Outer diameter insulation | 1,5 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 55 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Material wire insulation (Data) | TPE-E |
| Outer diameter wire insulation (Data) | 1,8 mm |
| Tolerance outer diameter wire insulation (data) | ± 5 % |
| Shore hardness wire insulation (Data) | 55 ± 5 Shore D |
| Ingredient freeness wire insulation (Data) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy |
| Amount wires (Data) | 2 |
| Amount strands wire (Data) | 42 |
| Diameter of single wires (Data) | 0,15 mm |
| Conductor crosssection wire (Data) | 0,75 mm² |
| Material conductor wire (Data) | Skrętka miedziana, goła |
| Wire conductor type (Data) | Klasa skrętki 6 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 300 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4 A |
| Obciążalność prądowa min. żyły (dane) | 12 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Electrical resistance coating wire (Data) | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zginania (instalowanie) | x Outer diameter |
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |

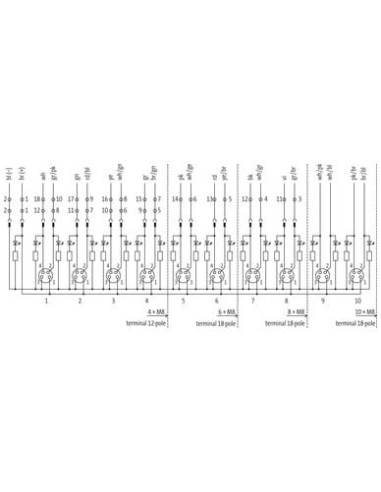

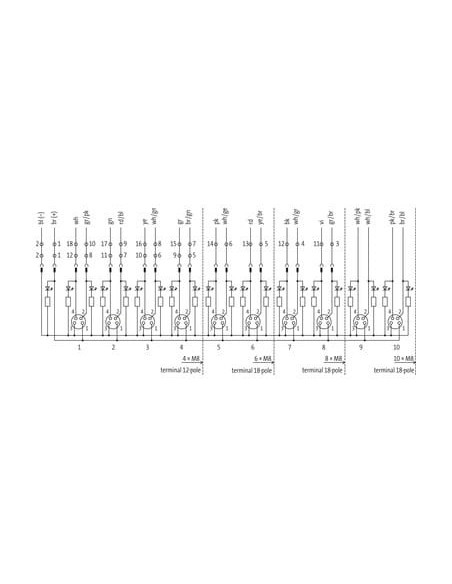

Parametry zacisków
Typ przyłącza 1
| Family construction form | free cable end |
| Liczba biegunów | 10 |

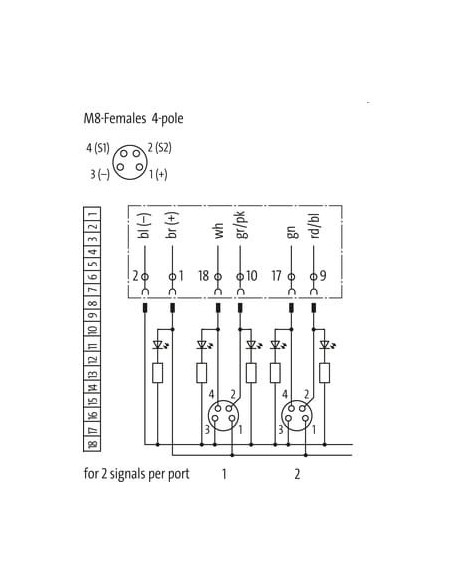

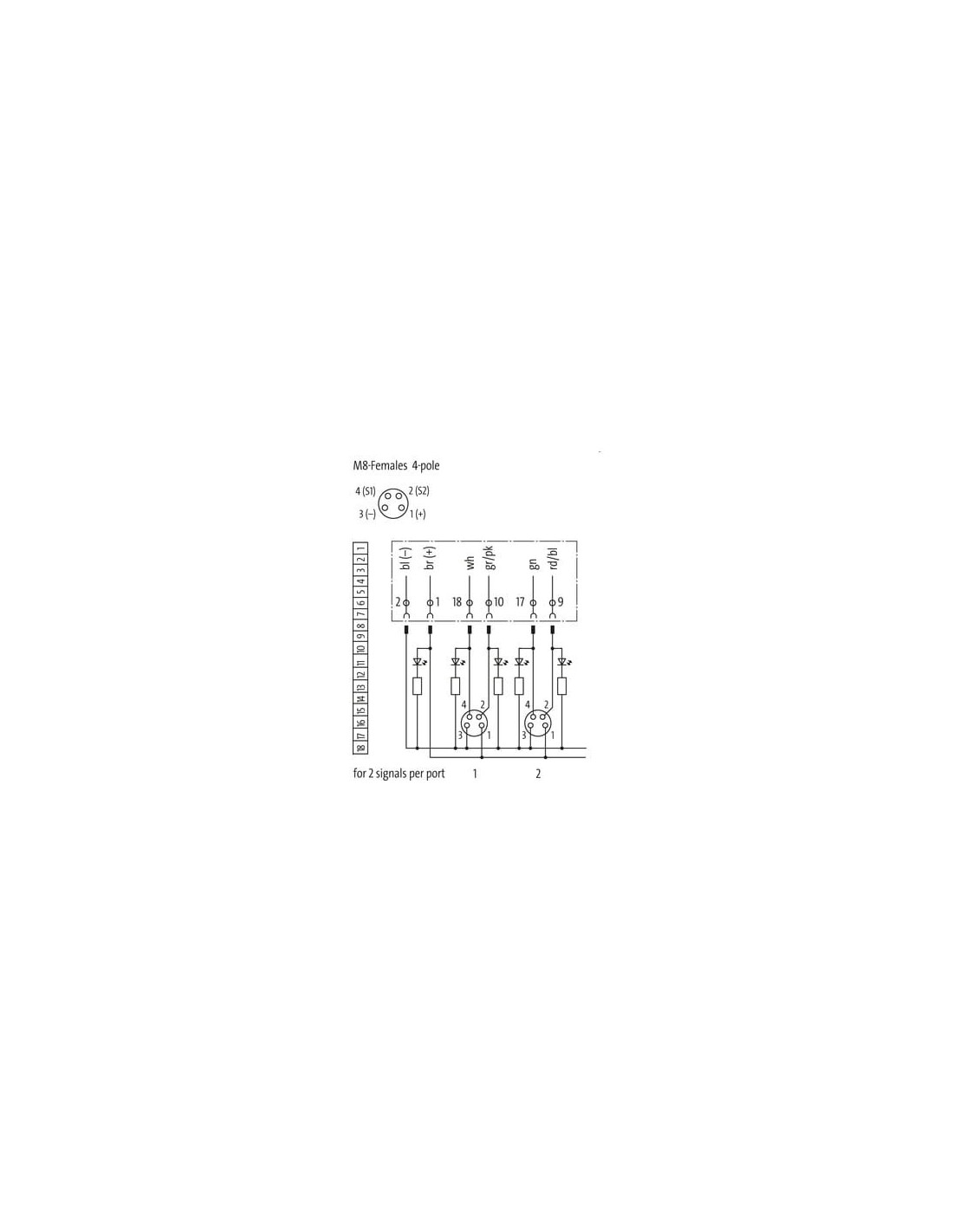

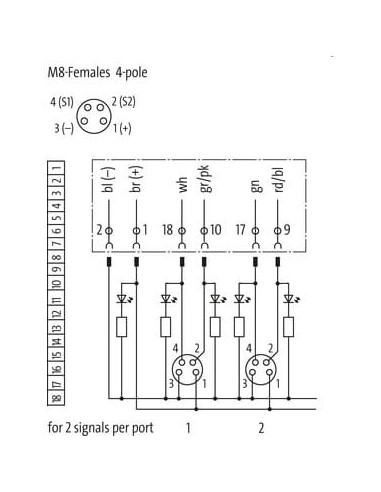

Typ przyłącza 2
| Family construction form | M8 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 4 |
| PIN 1 | + |
| PIN 2 | S 2 |
| PIN 3 | - |
| PIN 4 | S 1 |

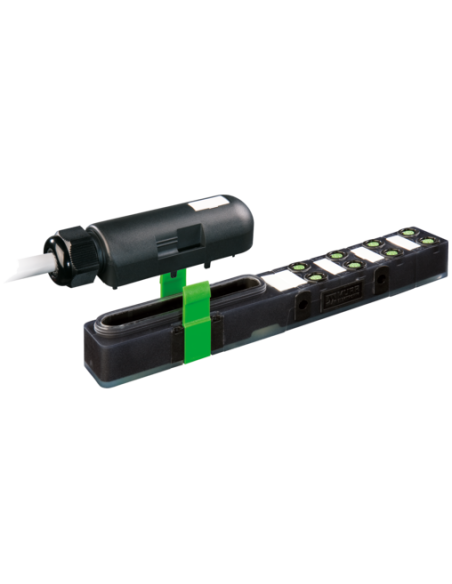

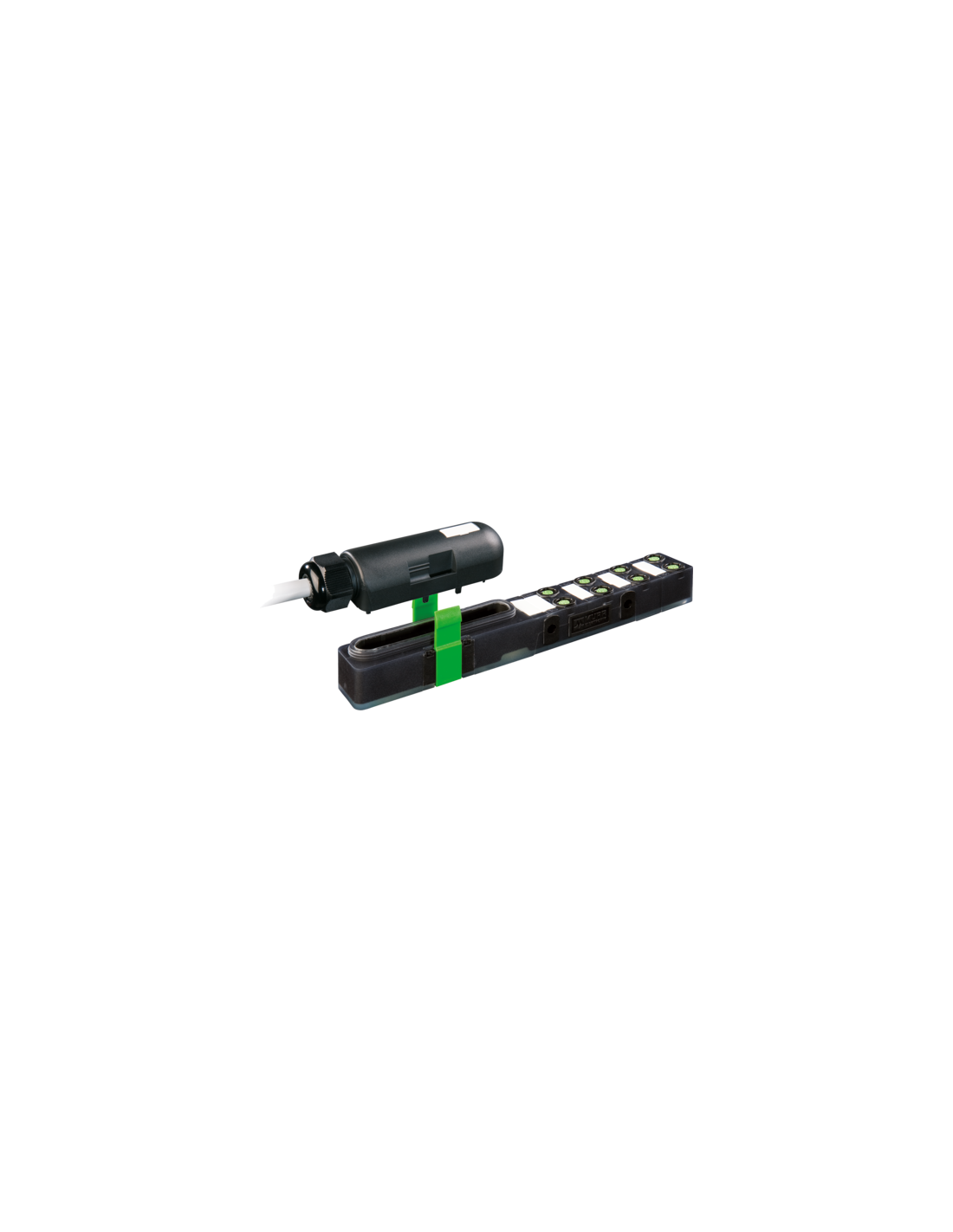

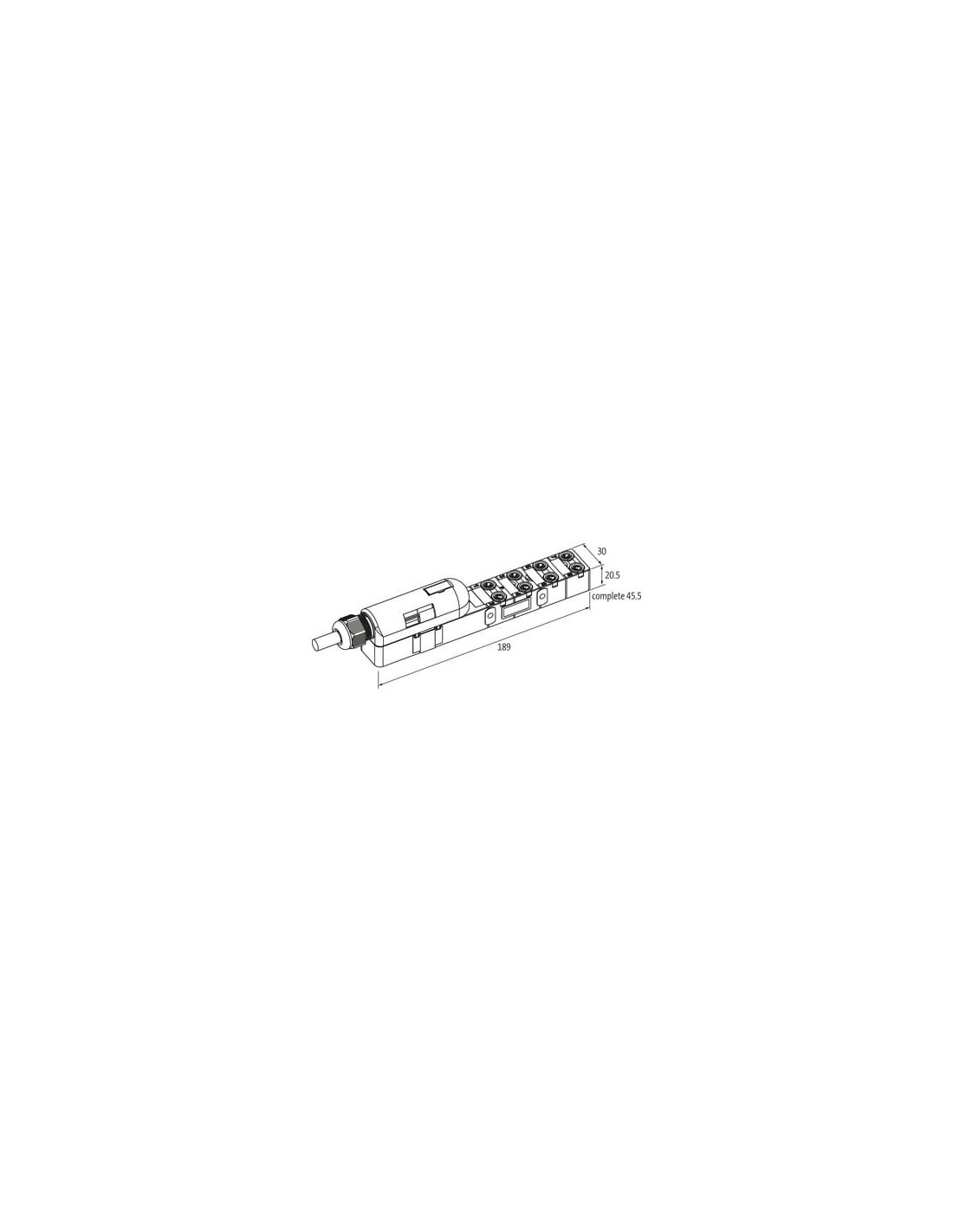

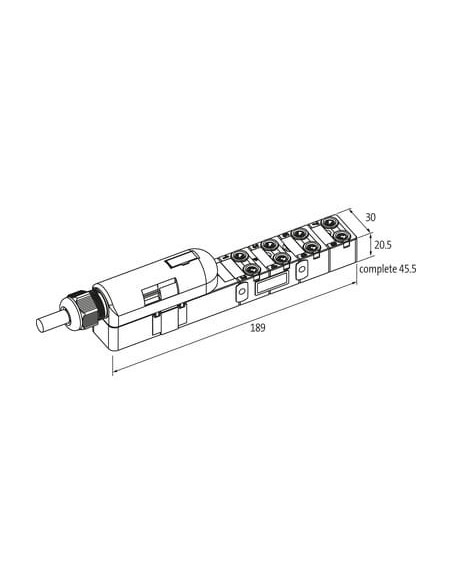

Exact8 8-portowy rozdzielacz M8, 4-biegunowy – moduł podłączeniowy o wysokiej niezawodności
Exact8 to precyzyjny rozdzielacz sygnału wyposażony w 8 gniazd M8, umożliwiający bezpieczne oraz wygodne podłączenie czujników i urządzeń wykonawczych w aplikacjach przemysłowych. Produkt oznaczony jest kodem 8000-88140-3960500 i przystosowany do pracy z czteropinowymi wtykami. Zapewnia niezawodne połączenie w systemach automatyki, logistyki i produkcji.
Zastosowanie rozdzielacza Exact8 – szerokie możliwości integracji w automatyce
Rozdzielacz Exact8 jest przeznaczony do budowy systemów rozproszonego okablowania oraz umożliwia wygodne i szybkie połączenie wielu czujników lub elementów wykonawczych w jednym miejscu. Idealny do zastosowań w:
- maszynach przemysłowych,
- liniach produkcyjnych i montażowych,
- stacjach automatyzacji,
- systemach magazynowych,
- robotyce oraz zautomatyzowanych stanowiskach testujących.
Wysoka uniwersalność pozwala na integrację zarówno w nowych instalacjach, jak i podczas modernizacji istniejących linii technologicznych.
Budowa i odporność na czynniki zewnętrzne
Obudowa Exact8 wykonana jest z wytrzymałego tworzywa sztucznego o podwyższonej odporności chemicznej oraz na działanie olejów. Sprężynowy mechanizm podłączeniowy skraca czas instalacji i zwiększa niezawodność połączenia. Stopień ochrony IP67 sprawia, że moduł doskonale sprawdza się w trudnych warunkach przemysłowych, gdzie narażony jest na wilgoć, kurz czy pył. Produkt charakteryzuje się również trudnopalnością oraz stabilnością parametrów w szerokim zakresie temperatur od -20°C do 80°C.
Podłączenie i typowe cechy techniczne Exact8 8xM8
Rozdzielacz zapewnia:
- Łatwe podłączanie czujników i siłowników za pomocą popularnych, 4-biegunowych złączy M8,
- Jednoczesną obsługę aż 8 portów sygnałowych,
- Wytrzymały kabel o długości 5 m, dostosowywalny do indywidualnych potrzeb,
- Stabilne zasilanie 24 V DC,
- Obciążalność do 2 A na pojedynczy styk oraz 8 A sumarycznie,
- Pewność połączenia nawet w warunkach występowania wibracji i niekorzystnych czynników środowiskowych.
Wbudowana funkcjonalność podwójnego sygnału na jeden slot sprawia, że urządzenie jest szczególnie przydatne podczas rozbudowywania systemów sterowania.
Bezpieczeństwo i certyfikaty jakości Exact8
Produkt spełnia rygorystyczne normy dotyczące trudnopalności i odporności chemicznej, zgodnie z UL 1581, IEC 60332-2-2. Obecność certyfikatów cURus, CSA potwierdza zgodność z międzynarodowymi standardami bezpieczeństwa, co gwarantuje niezawodność podczas intensywnej eksploatacji.
Typowe zastosowania Exact8 – gdzie wykorzystać?
Unikalne cechy rozdzielacza Exact8 sprawiają, że jest chętnie wybierany jako moduł podłączeniowy do czujników oraz siłowników w:
- systemach automatyki przemysłowej i procesowej,
- panelach sterujących maszyn,
- zrobotyzowanych liniach produkcyjnych,
- systemach transportu i sortowania,
- nowoczesnych magazynach i parkach maszynowych.
Dzięki przemyślanej konstrukcji integracja urządzenia w istniejących systemach sterowania przebiega sprawnie i nie wymaga skomplikowanych przeróbek.
