8-portowy, 4-piny
10.0 m
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 2 A |
| Prąd sumaryczny maks. | 8 A |
Dane techniczne | Komunikacja przemysłowa
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 396 |
| Kolor izolacji | szary |
| Type of Certificate | cURus, CSA |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 6 wires o Wypełniacz rdzeniowy twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 12 wires o Sposób łączenia twisted |
| Bandowanie | Fleece |
| Filler | tak |
| wire arrangement | szaro-różowe, czerwono-niebieskie, zielono-biały, brązowo-zielony, czarny, fioletowy, (, niebieski, brązowo-szary, szaro-biały, brązowo-żółty, żółto-biały, czerwony, rosa, szary, żółty, zielony, biały) |
Mechanical data | Cable
| Cable weigth | 143 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe, Wolne od LABS |
| Outer-diameter (jacket) | 10,4 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | TPE-E |
| Amount wires | 16 |
| Outer diameter insulation | 1,5 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 55 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Material wire insulation (Data) | TPE-E |
| Outer diameter wire insulation (Data) | 1,8 mm |
| Tolerance outer diameter wire insulation (data) | ± 5 % |
| Shore hardness wire insulation (Data) | 55 ± 5 Shore D |
| Ingredient freeness wire insulation (Data) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy |
| Amount wires (Data) | 2 |
| Amount strands wire (Data) | 42 |
| Diameter of single wires (Data) | 0,15 mm |
| Conductor crosssection wire (Data) | 0,75 mm² |
| Material conductor wire (Data) | Skrętka miedziana, goła |
| Wire conductor type (Data) | Klasa skrętki 6 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 300 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4 A |
| Obciążalność prądowa min. żyły (dane) | 12 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Electrical resistance coating wire (Data) | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zginania (instalowanie) | x Outer diameter |
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |
Parametry zacisków
Typ przyłącza 1
| Family construction form | free cable end |
| Liczba biegunów | 10 |
Typ przyłącza 2
| Family construction form | M8 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 4 |
| PIN 1 | + |
| PIN 2 | S 2 |
| PIN 3 | - |
| PIN 4 | S 1 |

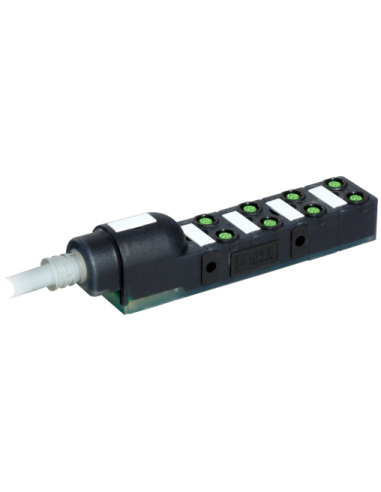

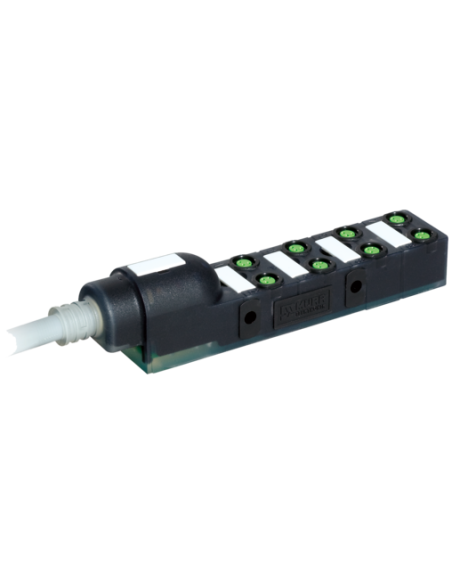

Moduł pasywny Exact8 8xM8, 4-polowy – niezawodne rozwiązanie do rozdzielania sygnałów

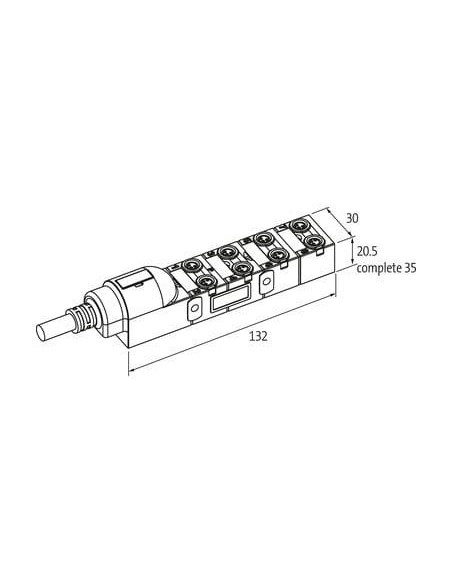

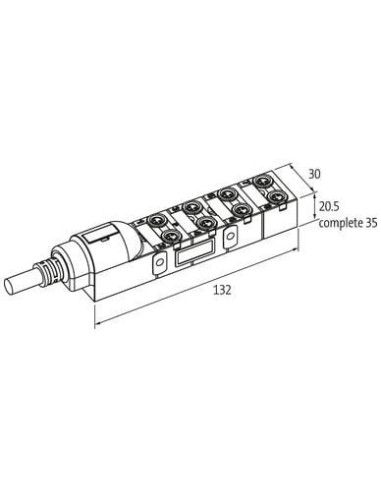

Moduł pasywny Exact8, 8xM8, 4-polowy (kod produktu: 8000-88110-3961000) to wysokiej jakości rozdzielacz sygnałów, przeznaczony do zastosowań w środowiskach przemysłowych. Urządzenie posiada 8 portów M8 (4-pinowych), co umożliwia jednoczesne podłączenie wielu czujników i urządzeń wykonawczych w ramach jednej instalacji automatyki. Dzięki kompaktowej obudowie o wymiarach 132 x 30 x 20,5 mm, moduł doskonale sprawdza się w miejscach o ograniczonej przestrzeni montażowej.
Zalety modułu pasywnego Exact8 8xM8, 4-polowego
- Kompaktowa i solidna konstrukcja – obudowa wykonana z tworzywa sztucznego odpornego na działanie chemikaliów i olejów.
- Wysoki stopień ochrony IP65/IP67 – idealny do pracy w trudnych warunkach przemysłowych, chroni przed pyłem i wilgocią.
- Łatwy montaż – moduł wyposażony w gwinty montażowe M8 x 1 oraz możliwość mocowania na śrubę.
- Wyraźna identyfikacja portów – ułatwia zarządzanie przewodami i szybką identyfikację podłączonych urządzeń.
- Obsługa do 16 sygnałów cyfrowych – 2 sygnały na każdy port M8, co zapewnia maksymalną elastyczność konfiguracji.
- Długi przewód wyjściowy – standardowa długość 10 m umożliwia łatwe prowadzenie okablowania; inne długości dostępne są na zamówienie.
Typowe zastosowania modułu Exact8
Moduł pasywny Exact8, 8xM8 znajduje zastosowanie w szerokiej gamie aplikacji automatyki przemysłowej. Doskonale sprawdza się w systemach transportowych, na liniach produkcyjnych, w obrabiarkach oraz automatycznych magazynach. Umożliwia wygodne podłączenie i rozdzielanie sygnałów czujników, siłowników oraz innych elementów systemów wejść/wyjść, gwarantując porządek w okablowaniu i zwiększając niezawodność działania instalacji.
Możliwości integracji i współpracy z systemami
Dzięki standardowym złączom M8 i uniwersalnym rozwiązaniom okablowania, moduł może być bezproblemowo integrowany z wieloma popularnymi systemami automatyki przemysłowej. Sprawdzi się w instalacjach, gdzie wymagana jest wysoka gęstość sygnałów oraz odporność na trudne warunki środowiskowe (zakres temperatur pracy od -20°C do +80°C, ognioodporność oraz zgodność z normami UL, CSA).
Bezpieczeństwo oraz trwałość konstrukcji
Obudowa wykonana z wytrzymałego tworzywa sztucznego charakteryzuje się doskonałą odpornością chemiczną, trudnopalnością i odpornością na oleje zgodnie z normą DIN EN 60811-404. Przewody w osłonie PUR są całkowicie wolne od ołowiu, kadmu, FCKW, halogenów, silikonu i LABS, co zapewnia bezpieczeństwo użytkowania. Moduł posiada również certyfikaty cURus oraz CSA, świadczące o zgodności z międzynarodowymi normami.
Podsumowanie – kluczowe cechy produktu
- 8 portów M8 x 4 piny – wygodne podłączenie do 16 sygnałów.
- Długość przewodu 10 m – możliwość zamówienia innych długości.
- Odporna obudowa IP65/IP67, wykonana z tworzywa sztucznego.
- Szeroki zakres temperatur pracy.
- Prosta integracja z systemami automatyki.
- Zgodność z popularnymi normami bezpieczeństwa.
Moduł pasywny Exact8 8xM8, 4-polowy stanowi niezawodny element każdej instalacji automatyki przemysłowej, zapewniając wygodę montażu, trwałość oraz pewność działania w wymagających warunkach.
