6-portowy, 3-piny
dla sygnałów NPN 24 V DC
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 2 A |
| Prąd sumaryczny maks. | 8 A |
Dane techniczne | Komunikacja przemysłowa
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 356 |
| Rodzaj przewodu | 3 |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 8 wires o Wypełniacz rdzeniowy twisted |
| Bandowanie | Fleece |
| Filler | tak |
| wire arrangement | , niebieski, czerwony, rosa, szary, żółty, zielony, biały |
Mechanical data | Cable
| Cable weigth | 92,4 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 90 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe, Wolne od LABS |
| Outer-diameter (jacket) | 8,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 6 |
| Outer diameter insulation | 1,5 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 70 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe, Wolne od LABS |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Material wire insulation (Power) | PP |
| Outer diameter wire insulation (Power) | 1,8 mm |
| Tolerance outer diameter wire insulation (Power) | ±5 % |
| Shore hardness wire insulation (Power) | 70 Shore D±5 Shore D |
| Ingredient freeness wire insulation (Power) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe, Wolne od LABS |
| Liczba żył (zasilanie) | 2 |
| Amount strands wire (Power) | 96 |
| Diameter of single wires (Power) | 0,1 mm |
| Wire conductor cross section (Power) | 0,75 mm² |
| Material conductor wire (Power) | Skrętka miedziana, goła |
| Conductor type wire (Power) | Klasa skrętki 6 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 500 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4,2 A |
| Current carrying capacity min. wire (Power) | 12 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Electrical resistance coating wire (Power) | 26 Ω/km @20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C / 90 °C @ 1000 h Praca |
| Temperatura robocza min. (w ruchu) | -25 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C / 90 °C @ 1000 h Praca |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 10 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 3 m/s @ 25 °C |
Parametry zacisków

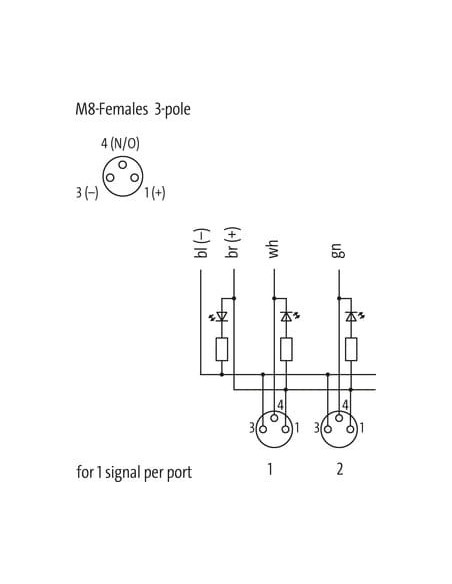

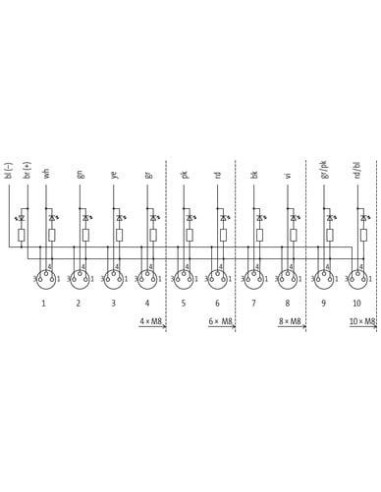

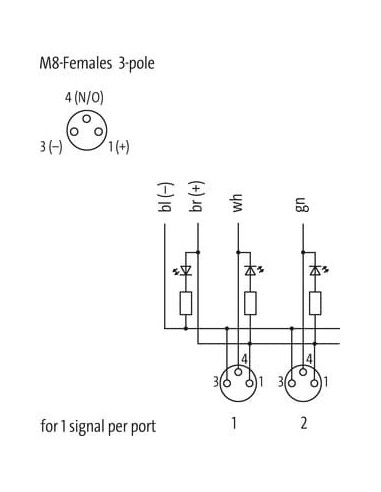

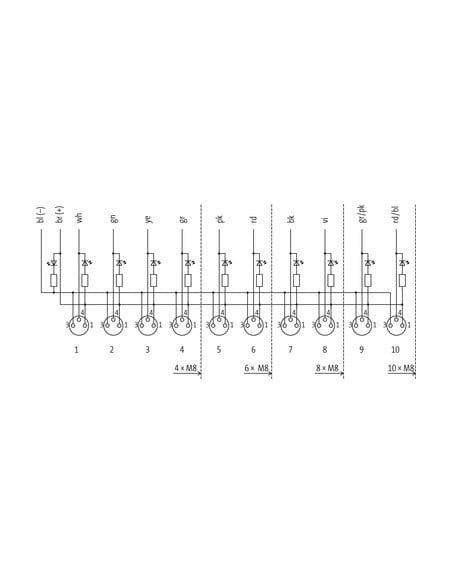

Typ przyłącza 1
| Family construction form | free cable end |
| Liczba biegunów | 8 |
Typ przyłącza 2
| Family construction form | M8 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 3 |
| PIN 1 | + |
| PIN 3 | - |
| PIN 4 | S |

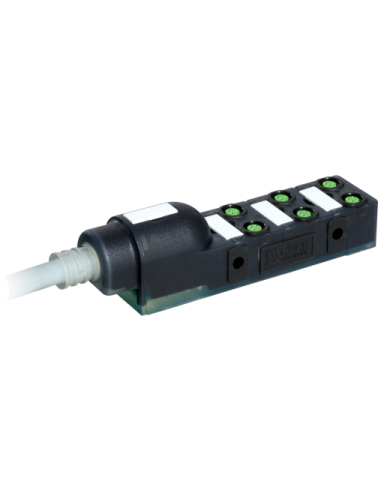

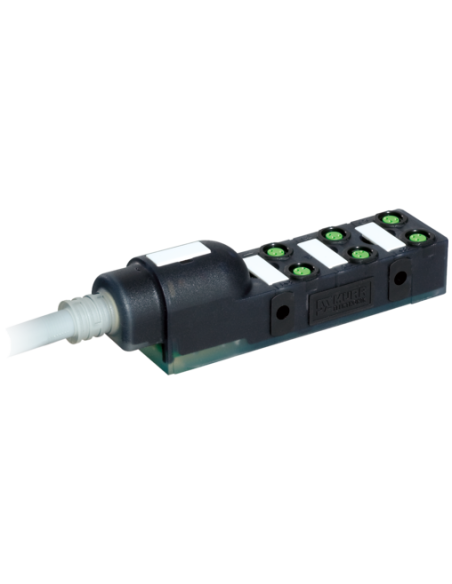

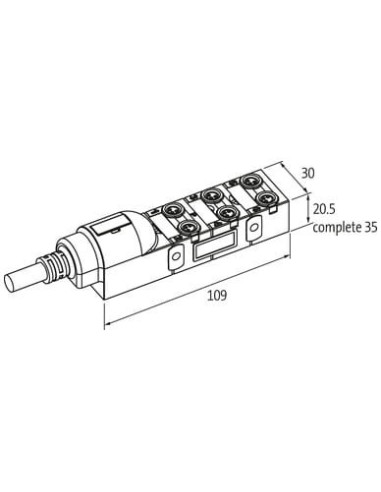

Moduł pasywny Exact8, 6xM8, 3-polowy – profesjonalne rozwiązanie dla automatyki przemysłowej
Moduł pasywny Exact8 8000-86011-3560500 to niezawodne rozwiązanie przeznaczone do instalacji przemysłowych, gdzie wymagane jest szybkie i bezpieczne łączenie sygnałów. Wyposażony w 6 portów M8 z 3-pinowymi złączami, doskonale sprawdza się w środowisku automatyki, umożliwiając sprawną integrację rozproszonych czujników i elementów wykonawczych z centralną jednostką sterującą.
Zastosowania modułu rozdzielczego 6xM8 3-polowego
Moduły pasywne M8 znakomicie sprawdzają się w aplikacjach przemysłowych, w których priorytetem jest łatwość instalacji, niezawodność oraz utrzymanie porządku w okablowaniu maszyny lub linii produkcyjnej. Typowe zastosowania obejmują:
- Systemy automatyki przemysłowej i robotyki
- Maszyny pakujące i linie montażowe
- Instalacje transportowe i logistyczne
- Integracja czujników i wyłączników z centralą sterującą
- Aplikacje wymagające wysokiej odporności na oleje oraz chemikalia
Najważniejsze cechy konstrukcyjne modułu Exact8 8000-86011-3560500
Kompaktowa obudowa wykonana z wysokiej jakości tworzywa sztucznego zapewnia podwyższoną odporność chemiczną i na oleje. Moduł charakteryzuje się stopniami ochrony IP65 oraz IP67, co pozwala na jego stosowanie w trudnych warunkach przemysłowych, zapewniając ochronę przed pyłem i wodą. Materiał obudowy wykazuje trudnopalność, co zwiększa bezpieczeństwo eksploatacji.
- 6 portów M8 – wygodne łączenie czujników lub urządzeń wykonawczych
- Konstrukcja 3-polowa umożliwia szybkie przesyłanie sygnałów NPN 24 V DC
- Maksymalny prąd roboczy na styk: 2 A, sumarycznie do 8 A
- Wytrzymałość mechaniczna oraz elastyczność dopasowania długości przewodu
- Łatwy montaż przy użyciu gwintów M8 x 1
Odporność na warunki zewnętrzne i wytrzymałość modułu sygnałowego
Moduł pasywny 6xM8 3-polowy jest przystosowany do pracy w szerokim zakresie temperatur od -20°C do +80°C. Zastosowanie wysokiej jakości materiałów zapewnia odporność na płomienie, uszkodzenia mechaniczne oraz szerokie spektrum środków chemicznych i olejów. Kabel wykonany jest z bezhalogenowego, bezołowiowego PUR z dodatkami eliminującymi kadm, FCKW, LABS oraz silikon.
- Wytrzymałość kabli nawet przy intensywnym użytkowaniu (gięcia, ruch kabli)
- Izolacja z PP oraz żyły wykonane z miedzi klasy 6 dla pewnego przesyłu sygnałów
- Spełnia wymogi odporności ogniowej UL 1581 oraz IEC 60332-2-2
Możliwości adaptacji i integracji w systemach sterowania
Moduł Exact8 to rozwiązanie kompatybilne z większością standardowych układów automatyki przemysłowej i maszynowej. Dostępność różnych długości przewodów na zamówienie pozwala łatwo dopasować instalację do konkretnej aplikacji oraz wymogów zakładu produkcyjnego.
- Błyskawiczna integracja z systemami rozdziału sygnałów w obrębie szaf sterowniczych
- Zapewnienie czytelnego podłączenia i eliminacja błędów montażowych
- Możliwość rozbudowy systemu przez elastyczne łączenie kolejnych modułów
Moduły rozdzielcze M8 są podstawowym elementem nowoczesnych systemów okablowania w przemyśle, znacząco przyspieszając instalacje oraz późniejszą diagnostykę.
