6-portowy, 4-piny
15.0 m
Inne długości kabli są dostarczane na życzenie.
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 2 A |
| Prąd sumaryczny maks. | 8 A |
Dane techniczne | Komunikacja przemysłowa
| Liczba sygnałów na slot | 2 |
Instalowanie | Podłączanie
| Gwint montażowy | M8 x 1 |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 389 |
| Kolor izolacji | szary |
| Type of Certificate | cURus, CSA |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 4 wires twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 10 wires o Sposób łączenia twisted |
| Bandowanie | Fleece |
| wire arrangement | czerwony, żółto-biały, szaro-różowe, rosa, (, niebieski, brązowo-żółty, brązowo-zielony, zielono-biały, czerwono-niebieskie, szary, żółty, zielony, biały) |
Mechanical data | Cable
| Cable weigth | 122,1 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 89 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy, bezsilikonowe, Wolne od LABS |
| Outer-diameter (jacket) | 9,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | TPE-E |
| Amount wires | 10 |
| Outer diameter insulation | 1,5 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 55 ± 5 Shore D |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy |
| Amount strands (wire) | 42 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 6 |
| Material wire insulation (Data) | TPE-E |
| Outer diameter wire insulation (Data) | 1,8 mm |
| Tolerance outer diameter wire insulation (data) | ± 5 % |
| Shore hardness wire insulation (Data) | 55 ± 5 Shore D |
| Ingredient freeness wire insulation (Data) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezhalogenowy |
| Amount wires (Data) | 2 |
| Amount strands wire (Data) | 42 |
| Diameter of single wires (Data) | 0,15 mm |
| Conductor crosssection wire (Data) | 0,75 mm² |
| Material conductor wire (Data) | Skrętka miedziana, goła |
| Wire conductor type (Data) | Klasa skrętki 6 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 300 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4 A |
| Obciążalność prądowa min. żyły (dane) | 12 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Electrical resistance coating wire (Data) | 26 Ω/km @ 20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -40 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 80 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1100 FT2 | IEC 60332-2-2 | UL 1581 § 1090 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | dobre, sprawdzić w zależności od zastosowania | DIN EN 60811-404 |
Installation | Cable
| Promień zginania (instalowanie) | x Outer diameter |
| Promień zgięcia (stały) | 7,5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 5 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C | poziomo |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |

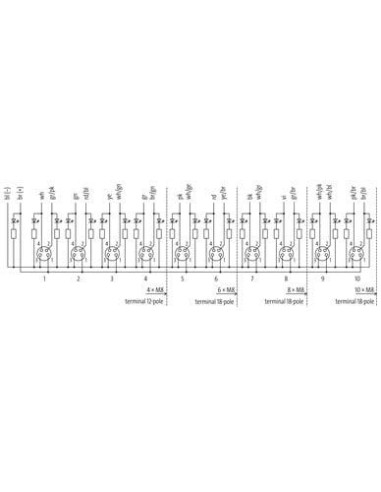

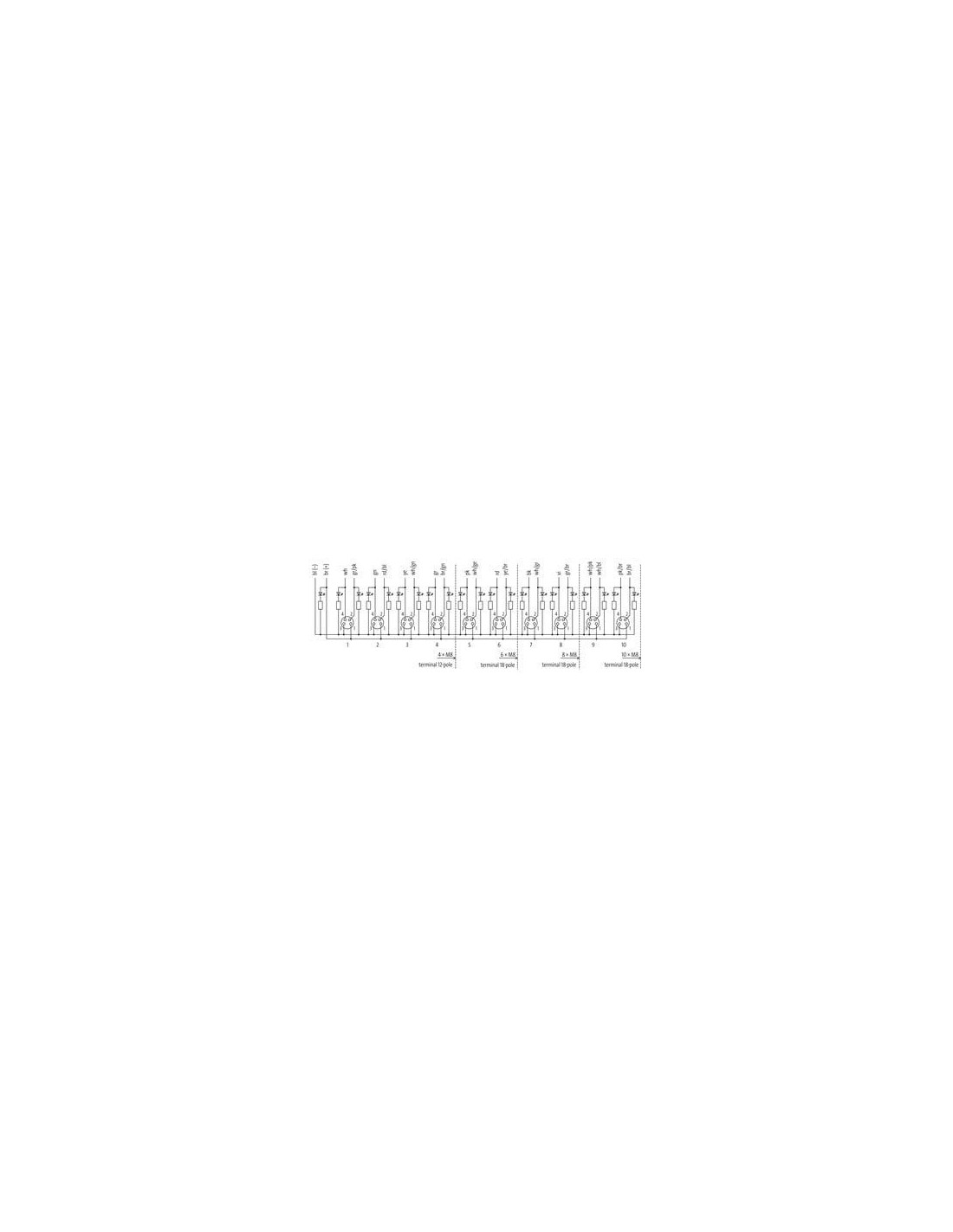

Parametry zacisków
Typ przyłącza 1
| Family construction form | free cable end |
| Liczba biegunów | 14 |

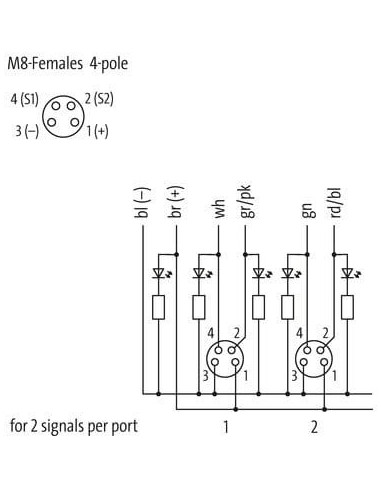

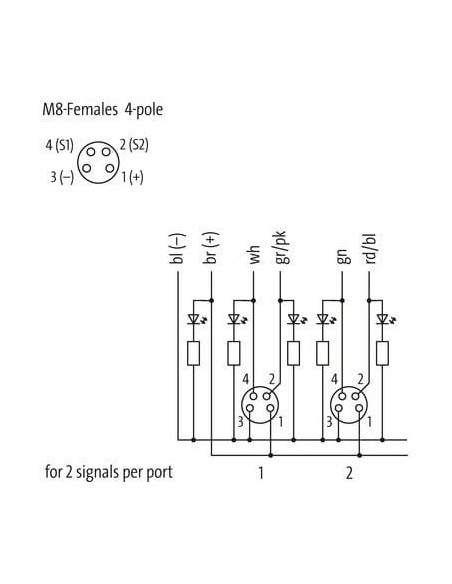

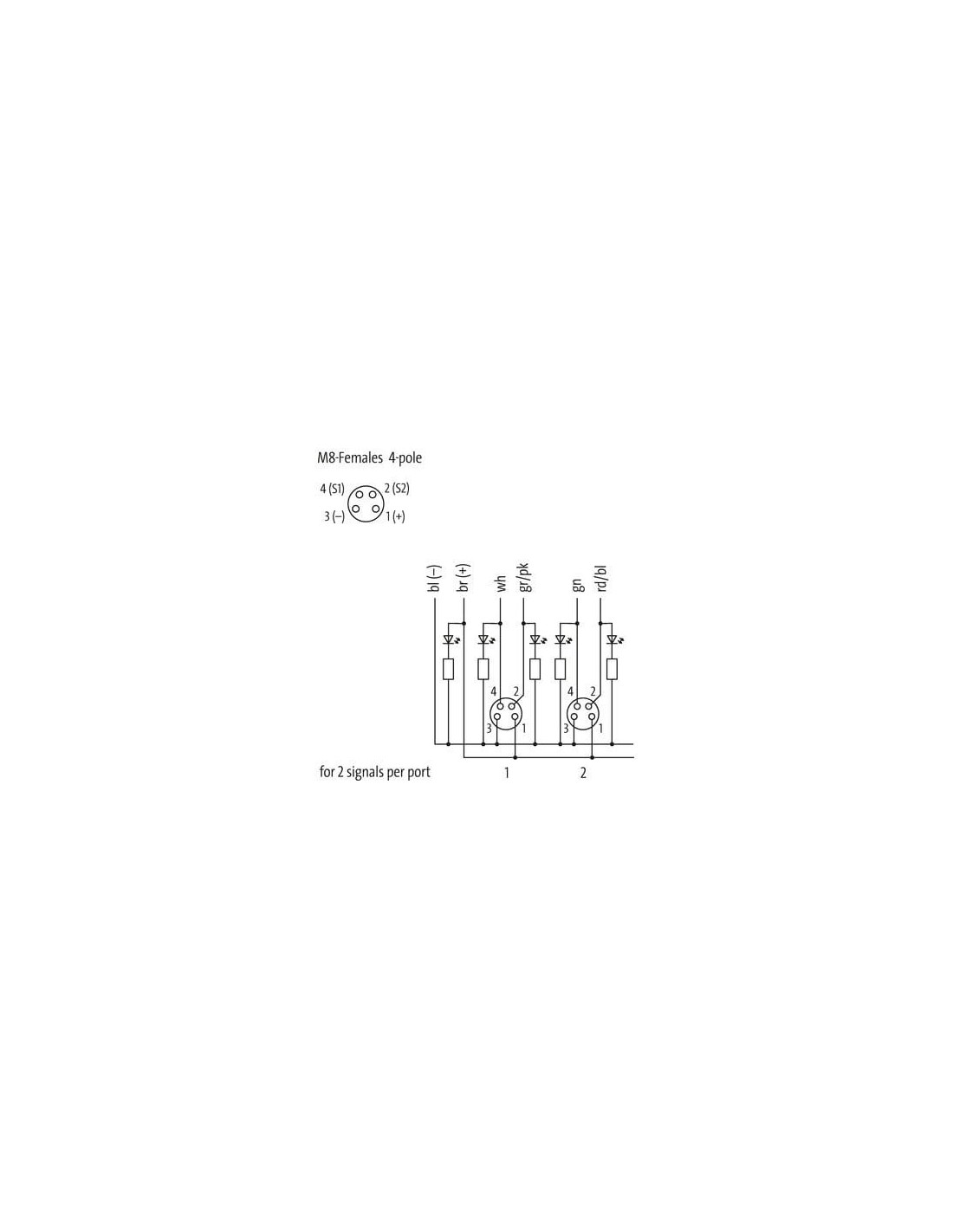

Typ przyłącza 2
| Family construction form | M8 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 4 |
| PIN 1 | + |
| PIN 2 | S 2 |
| PIN 3 | - |
| PIN 4 | S 1 |

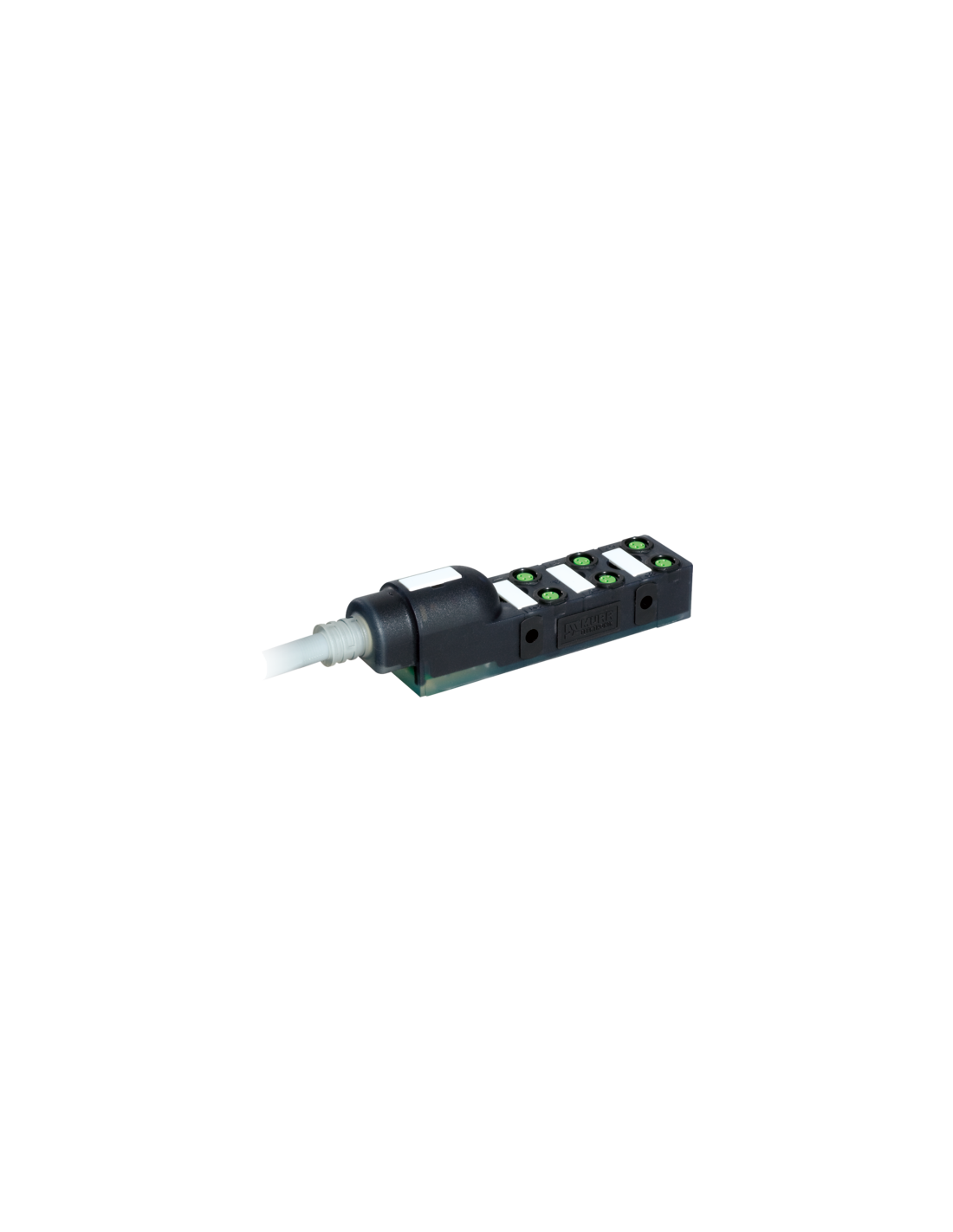

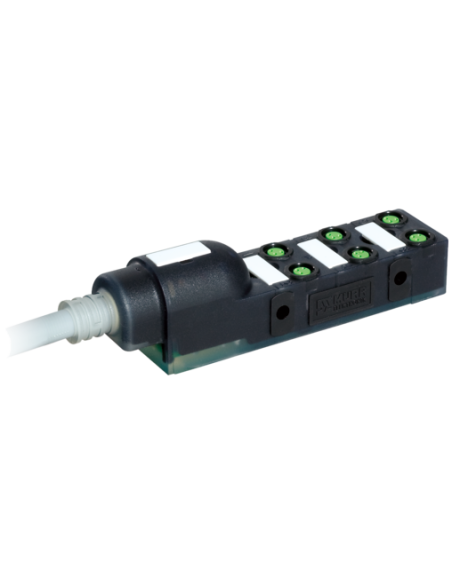

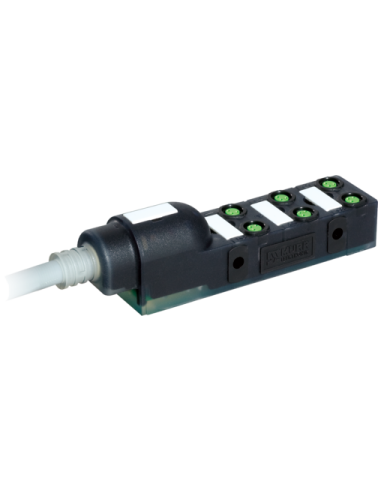

Złącze Exact8 6xM8 4-pinowe z kablem formowanym 15m – wytrzymały rozdzielacz przemysłowy
Exact8 to wysokiej jakości 6-portowy rozdzielacz M8 z 4-pinowymi złączami, wyposażony w formowany kabel o długości 15 metrów (kod produktu: 8000-86110-3891500). Produkt został zaprojektowany z myślą o wymagających aplikacjach przemysłowych, gdzie liczy się niezawodność, trwałość oraz szybki i intuicyjny montaż.
Wytrzymała obudowa i odporność na czynniki zewnętrzne
Obudowa rozdzielacza została wykonana z tworzywa sztucznego, które charakteryzuje się bardzo dobrą odpornością chemiczną oraz olejoodpornością. Dzięki wysokim stopniom ochrony IP65 i IP67, produkt sprawdzi się w środowiskach o podwyższonej wilgotności, zapyleniu oraz narażeniu na wodę i pyły przemysłowe.
- Odporność na trudne warunki przemysłowe – gwarancja długotrwałej, bezproblemowej pracy
- Formowany kabel PUR zapewniający elastyczność oraz odporność na zginanie i uszkodzenia mechaniczne
- Trudnopalność – wysoki poziom bezpieczeństwa eksploatacji
Parametry techniczne i certyfikaty jakości
Produkt jest przeznaczony do pracy z napięciem 24 V DC i maksymalnym obciążeniem prądowym do 2 A na styk oraz 8 A łącznie na moduł. Każdy port M8 pozwala na podłączenie dwóch sygnałów, co umożliwia efektywne sterowanie oraz przesył danych z wielu urządzeń jednocześnie. Certyfikaty cURus oraz CSA potwierdzają spełnienie międzynarodowych norm bezpieczeństwa i jakości.
- Gwinty montażowe M8 x 1 zapewniają uniwersalność montażu
- Przewód 14-żyłowy, skręcany – zachowanie integralności sygnału nawet w trudnych warunkach
- Kolor izolacji kabla: szary, wygodne znakowanie żył
Zastosowania złącza Exact8 6xM8
Rozdzielacz Exact8 doskonale sprawdza się w najbardziej wymagających liniach produkcyjnych, stanowiskach automatyki przemysłowej oraz w maszynach sterowanych cyfrowo. Umożliwia szybkie i estetyczne łączenie i rozgałęzianie sygnałów czujników oraz elementów wykonawczych – bez konieczności prowadzenia licznych kabli sterowniczych. Zastosowanie znajduje m.in. w:
- Automatyzacja zakładów przemysłowych
- Maszyny pakujące, montażowe i sortujące
- Systemy przenośnikowe i transportowe
- Nowoczesne linie produkcyjne i robotyka
- Instalacje wymagające wysokiej integracji i szybkiego serwisowania
Możliwości instalacyjne i zalety rozdzielacza Exact8

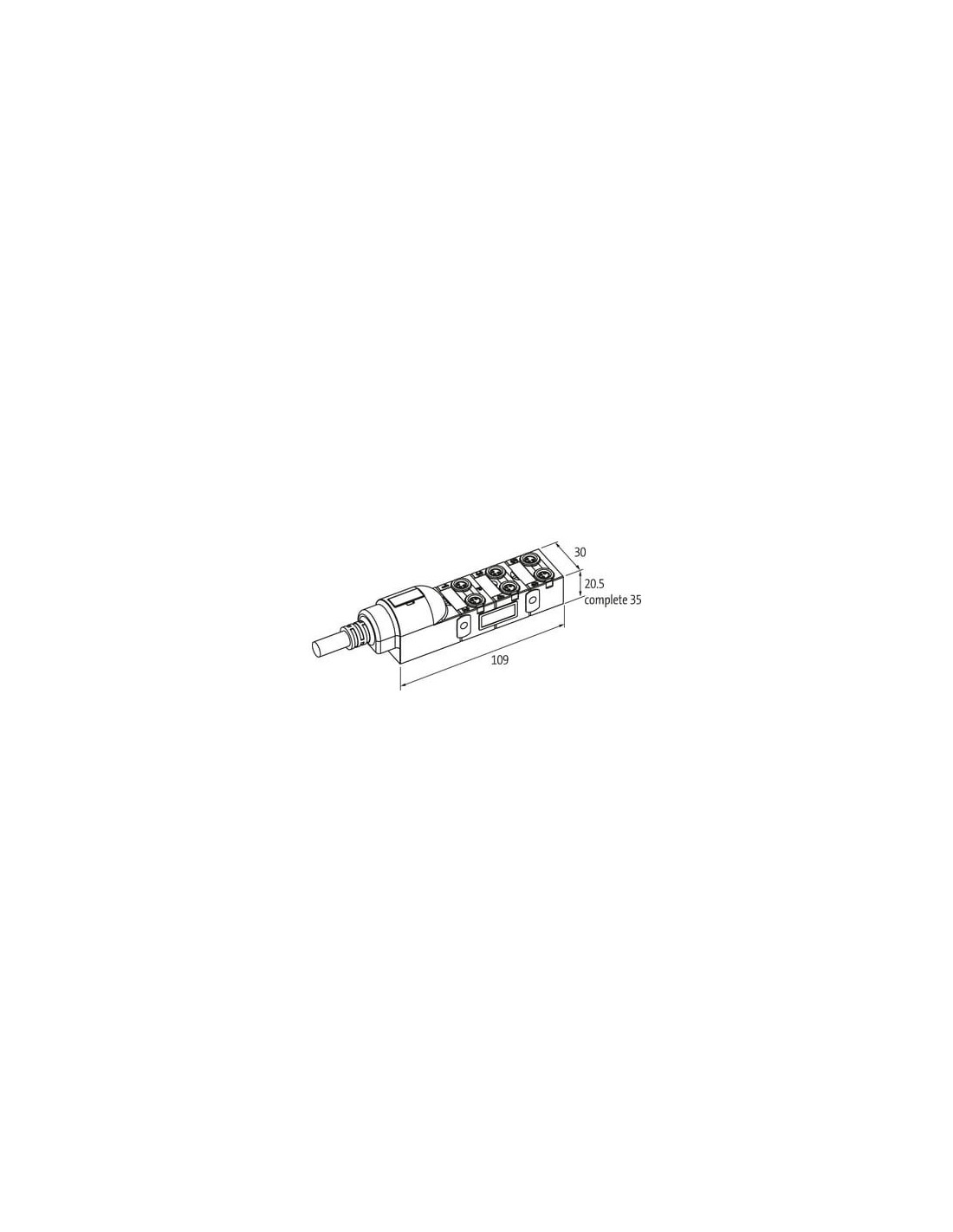

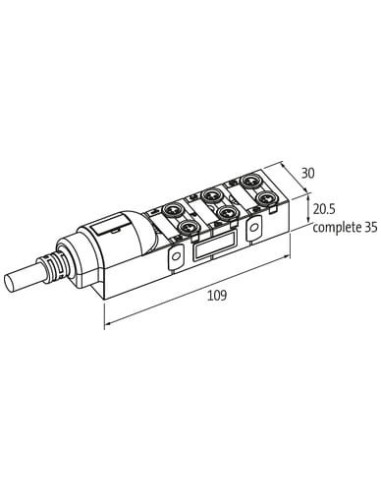

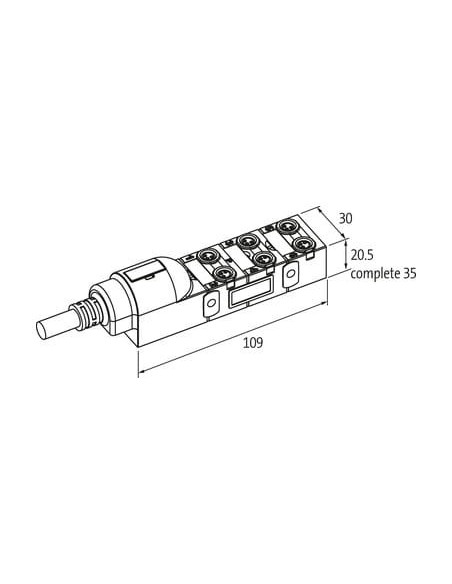

Kompaktowa konstrukcja (tylko 109 x 30 x 35 mm) umożliwia instalację w ograniczonej przestrzeni szaf sterowniczych lub obudów maszyn. Proste mocowanie z użyciem gwintów sprawia, że montaż przebiega szybko i bezproblemowo.
Kabel PUR oraz specjalistyczna konstrukcja przewodów gwarantują wysoką odporność na wielokrotne zginanie (do 5 milionów cykli), a zastosowane materiały są przyjazne dla środowiska i wolne od szkodliwych substancji, takich jak ołów, kadm, halogeny, FCKW czy silikony.
Podsumowanie – Exact8 6xM8 4-pinowy rozdzielacz z kablem PUR
Złącze Exact8 M8 4-pinowe z formowanym kablem 15m to sprawdzone rozwiązanie dla automatyki przemysłowej, które oferuje pewność połączeń, ochronę sygnałów oraz łatwość instalacji. Odporność na trudne warunki, uniwersalność zastosowania oraz kompaktowa forma czynią ten produkt doskonałym wyborem dla profesjonalnych instalatorów i integratorów systemów automatyki.
