Dostępny
8-portowy, 3-piny
normalny i boczny montaż w linii
dla sygnałów NPN 24 V DC
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 2 A |
| Prąd sumaryczny maks. | 8 A |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 70 °C |
| Additional condition temperature range | depending on cable quality |
Parametry zacisków
Typ przyłącza 1
| Family construction form | Cap |
| Liczba biegunów | 12 |
Typ przyłącza 2
| Family construction form | M8 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 3 |

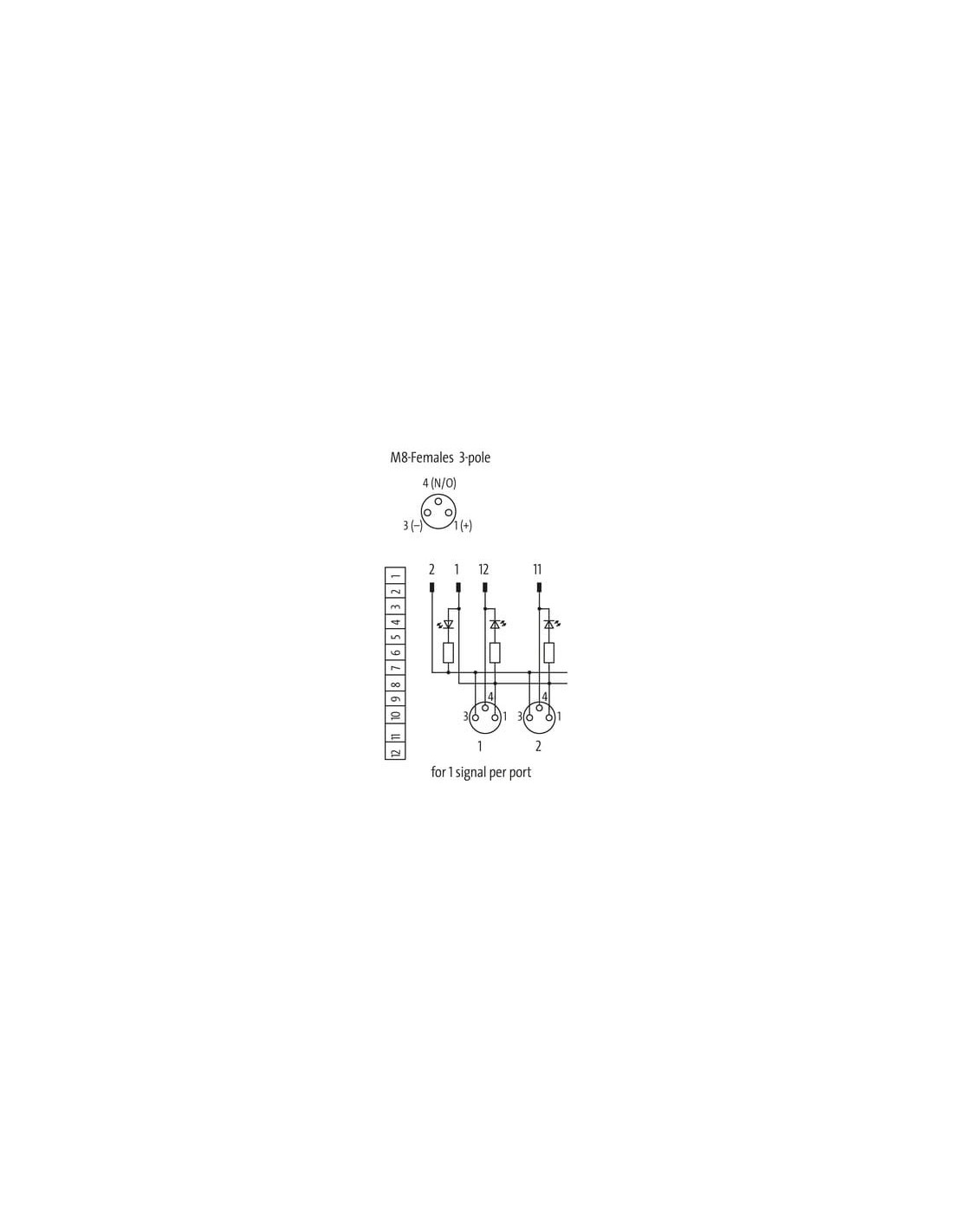

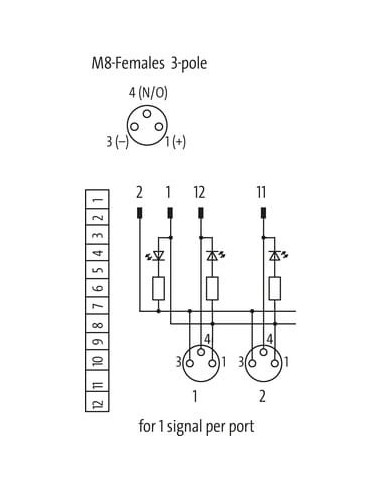

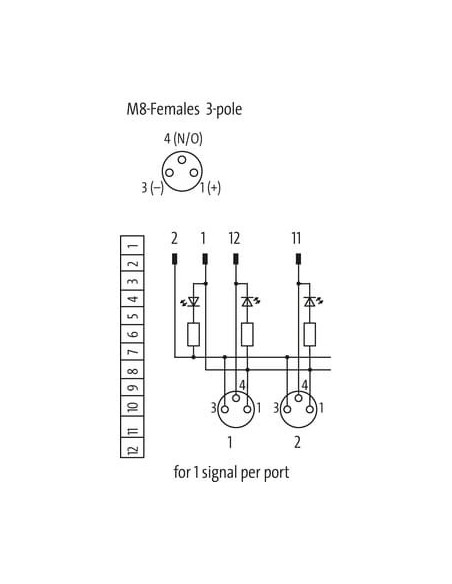

| PIN 1 | + |
| PIN 3 | - |
| PIN 4 | S |

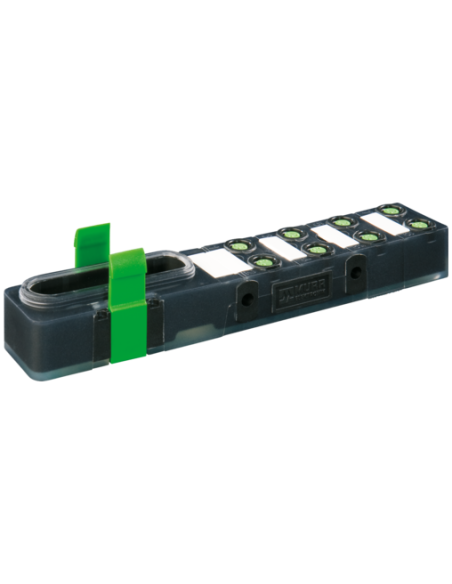

Moduł rozdzielczy Exact8 8xM8, 3-pin, NPN-LED – profesjonalne rozwiązanie dla automatyki
Exact8 8xM8 3-pin NPN-LED (kod: 8000-88001-0000000) to moduł rozdzielczy dedykowany systemom automatyki przemysłowej, umożliwiający szybkie i wygodne podłączenie sygnałów czujnikowych oraz elementów wykonawczych. Jego konstrukcja oparta jest na wysokiej jakości tworzywie sztucznym o podwyższonej odporności chemicznej i olejoodporności, co predestynuje go do pracy w trudnych warunkach przemysłowych.
Najważniejsze zalety modułu Exact8 8xM8, 3-pin, NPN-LED
- 8 portów M8 – każdy z portów można wykorzystać do podłączenia czujników lub siłowników o standardowym 3-pinowym złączu.
- Wyraźne diody LED informujące o stanie każdego kanału (łatwa diagnostyka).
- Obsługa sygnałów NPN – dedykowana do systemów wymagających logiki typu „sinking”.
- Możliwość zarówno normalnego, jak i bocznego montażu w linii (elastyczne dopasowanie do przestrzeni montażowej).
- Stopień ochrony IP65/IP67 – zapewnia pełną ochronę przed pyłem oraz wodą (idealny do zastosowań w wymagających środowiskach).
- Szeroki zakres temperatur pracy od -20°C do +70°C – umożliwia funkcjonowanie w ekstremalnych warunkach.
- Uniwersalne zastosowanie w różnych gałęziach przemysłu: automatyka, robotyka, produkcja maszyn, linie montażowe.
Zastosowanie i możliwości wykorzystania Exact8 8xM8 3-pin NPN-LED
Moduł Exact8 8xM8 3-pin NPN-LED doskonale sprawdza się w rozbudowanych instalacjach automatyki przemysłowej. Umożliwia łatwą organizację okablowania oraz przejrzyste połączenie wielu czujników z centralą sterującą. Zastosowanie diod LED na każdym z portów pozwala na szybką lokalizację ewentualnych błędów lub niesprawności instalacji.
Typowe branże i zastosowania to m.in.:
- Maszyny produkcyjne i linie montażowe – sprawne podłączanie i kontrola czujników oraz elementów wykonawczych.
- Automatyzacja procesów przemysłowych – integracja różnorodnych sygnałów w obrębie jednego modułu.
- Systemy transportowe i robotyka – niezawodna komunikacja pomiędzy czujnikami krańcowymi a sterownikami PLC.
- Modernizacje i rozbudowa instalacji – szybki montaż bez potrzeby ingerencji w istniejące okablowanie.
Budowa i sposób działania Exact8 8xM8 – 3-pinowy moduł rozdzielczy

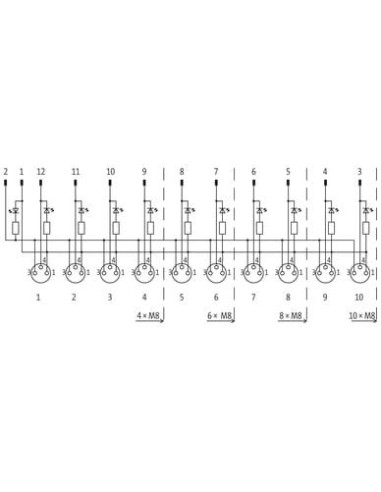

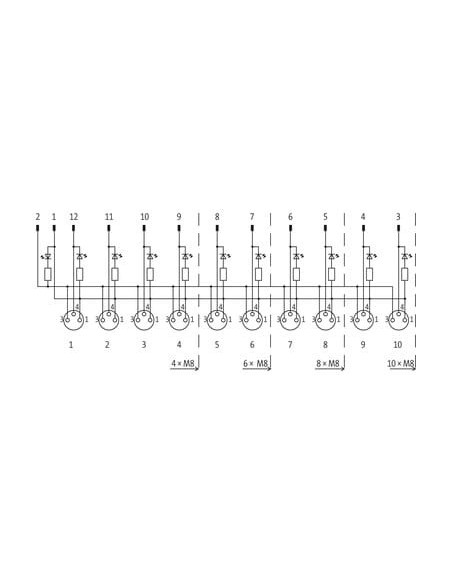

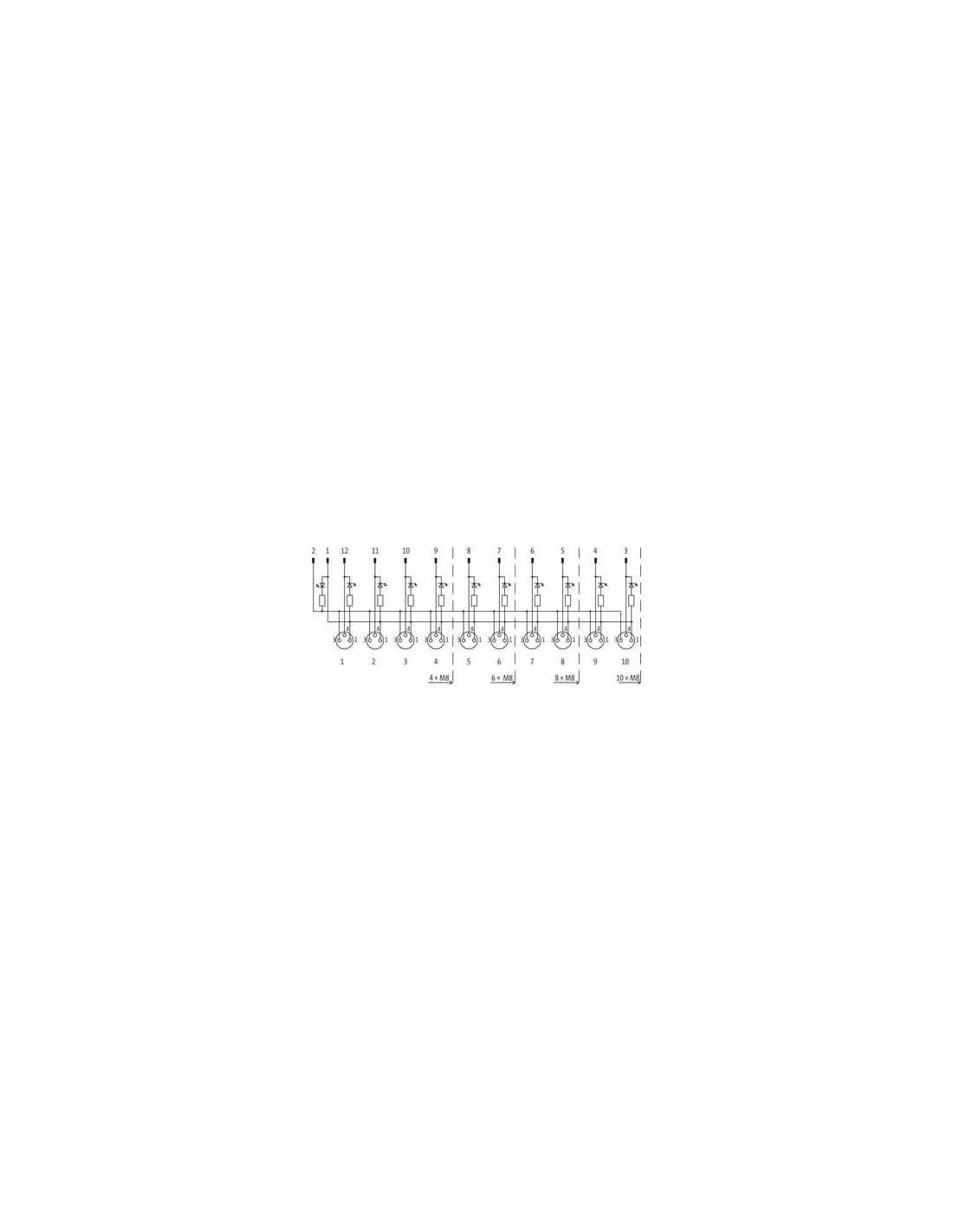

Złącza M8 (żeńskie, 3-pinowe) umożliwiają szybkie podłączenie urządzeń peryferyjnych i w sposób uporządkowany przekazują sygnały do sterownika. Przemyślany układ wewnętrzny zapewnia niezawodność transmisji sygnału oraz ochronę przed zewnętrznymi zakłóceniami. Rozwiązanie to skraca czas montażu oraz ogranicza liczbę błędów instalacyjnych.
Kompaktowa obudowa sprawdzi się zarówno na linii produkcyjnej, jak i w rozdzielnicach maszynowych, zapewniając porządek i łatwość eksploatacji.
