8-portowy, 4-piny
PUR/PVC
Inne długości kabli są dostarczane na życzenie.
10.0 m
Materiał obudowy jest wykonany z tworzywa sztucznego i posiada dobrą odporność chemiczną i na oleje.
W przypadku stosowania agresywnych mediów należy sprawdzić odporność materiałów w zależności od aplikacji. Bliższe szczegóły na życzenie.
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Prąd roboczy na styk maks. | 2 A |
| Prąd sumaryczny maks. | 8 A |
Dane techniczne | Komunikacja przemysłowa
Instalowanie | Podłączanie
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP65, IP67 |
Ochrona urządzenia | Media
| Flame resistance | trudnopalne |
Dane mechaniczne | Dane materiałowe
| Materiał obudowa | Tworzywo sztuczne |
Dane mechaniczne | Dane montażowe
| Typ montażu | Schraubgewinde |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | -20 °C |
| Temperatura robocza maks. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Dane dotyczące kabla
General data | Cable
| Identyfikacja przewodu | 395 |
| Rodzaj przewodu | 2 |
| Funkcja kabla | Hybrydowe, Sygnał, Power |
| Kolor izolacji | szary |
| Type of Certificate | cURus |
Structure | Cable
| Amount stranding | 1 |
| Stranding | 6 wires o Wypełniacz rdzeniowy twisted |
| Amount stranding (type 2) | 1 |
| Stranding (type 2) | 12 wires o Sposób łączenia twisted |
| wire arrangement | czarny, fioletowy, szaro-różowe, czerwono-niebieskie, zielono-biały, brązowo-zielony, (brązowo-szary, szaro-biały, brązowo-żółty, żółto-biały, czerwony, rosa, szary, żółty, zielony, biały, , niebieski) |
Mechanical data | Cable
| Cable weigth | 154 g/m |
| Materiał płaszcz | PUR |
| Twardość krawędzi osłona | 87 ± 5 Shore A |
| Bez składników (płaszcz) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Outer-diameter (jacket) | 9,6 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Materiał płaszcza wewnętrznego | PVC |
| Kolor (płaszcz wewnętrzny) | szary |
| Material wire insulation | PVC |
| Amount wires | 16 |
| Outer diameter insulation | 1,3 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Shore hardness wire insulation | 43 ± 5 Shore D |
| Material properties wire insulation | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Amount strands (wire) | 19 |
| Diameter of single wires | 0,15 mm |
| Conductor crosssection (wire) | 0,34 mm² |
| Material conductor wire | Skrętka miedziana, goła |
| Conductor type (wire) | Klasa skrętki 5 |
| Material wire insulation (Power) | PVC |
| Outer diameter wire insulation (Power) | 1,8 mm |
| Tolerance outer diameter wire insulation (Power) | ±5 % |
| Shore hardness wire insulation (Power) | 43±5 Shore D |
| Material properties wire insulation (Power) | możliwość dobrej obróbki maszynowej |
| Ingredient freeness wire insulation (Power) | bezołowiowe, wolne od kadmu, Wolne od FCKW, bezsilikonowe |
| Liczba żył (zasilanie) | 2 |
| Amount strands wire (Power) | 42 |
| Diameter of single wires (Power) | 0,15 mm |
| Wire conductor cross section (Power) | 0,75 mm² |
| Material conductor wire (Power) | Skrętka miedziana, goła |
| Conductor type wire (Power) | Klasa skrętki 6 |
Electrical data | Cable
| Max. rated voltage (conductor - conductor) | 300 V |
| Max. rated voltage (conductor - ground) | 300 V |
| Obciążalność prądowa (norma) | dla DIN VDE 0298-4 |
| Obciążalność prądowa min. żyła | 4 A |
| Current carrying capacity min. wire (Power) | 7,8 A |
| Electrical resistance line constant wire | 57 Ω/km @ 20 °C |
| Electrical resistance coating wire (Power) | 26 Ω/km @20 °C |
| Napięcie przemienne fali stojącej (żyła - żyła) | 2 kV @ 60 s |
| Napięcie przemienne fali stojącej (żyła - płaszcz) | 2 kV @ 60 s |
Temperature range | Cable
| Temperatura robocza min. (stała) | -30 °C |
| Temperatura robocza maks. (stała) | 80 °C |
| Temperatura robocza min. (w ruchu) | -5 °C |
| Temperatura robocza maks. (w ruchu) | 70 °C |
Resistances | Cable
| Odporność na płomień | UL 1581 § 1090 | UL 1581 § 1100 FT2 | IEC 60332-2-2 |
| chemical resistance | dobre, sprawdzić w zależności od zastosowania |
| Odporność na benzynę | dobre, sprawdzić w zależności od zastosowania |
| Oil resistance | DIN EN 60811-404 | dobre, sprawdzić w zależności od zastosowania |
Installation | Cable
| Promień zgięcia (stały) | 5 x Outer diameter |
| Promień gięcia (w ruchu) | 10 x Outer diameter |
| Liczba cykli gięcia (C-track) | 2 Mio. @ 25 °C |
| Dystans (C-track) | 5 m @ 25 °C |
| Prędkość ruchu (C-track) | 2 m/s @ 25 °C |

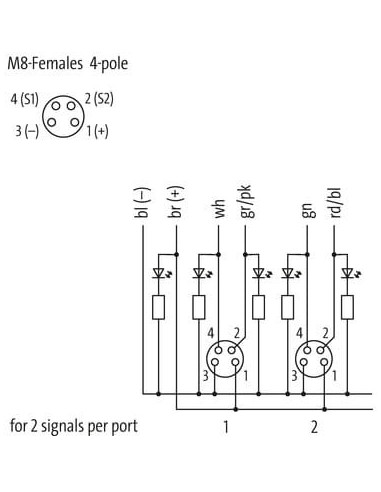

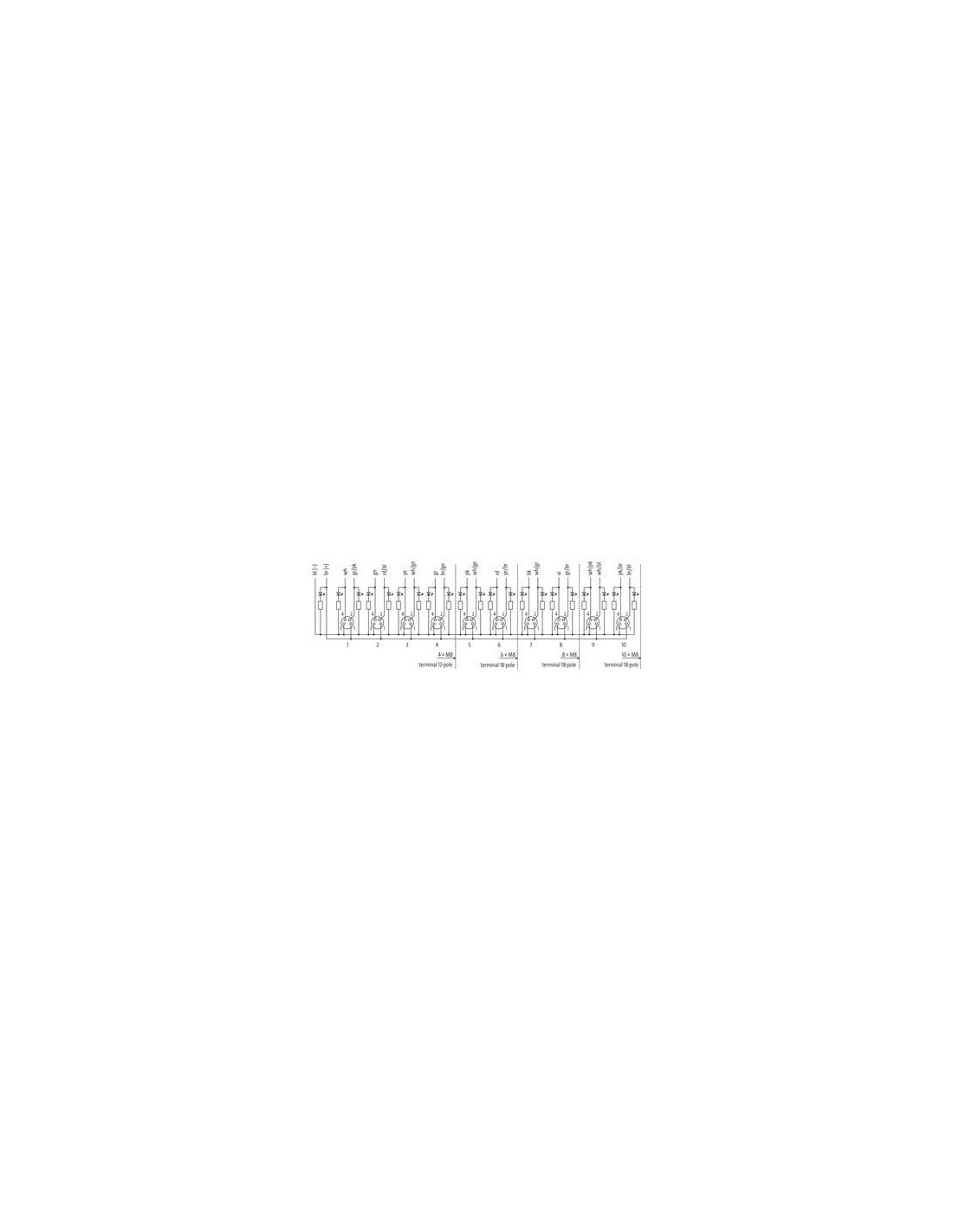

Parametry zacisków
Typ przyłącza 1
| Family construction form | free cable end |
| Liczba biegunów | 10 |
Typ przyłącza 2
| Family construction form | M8 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 4 |

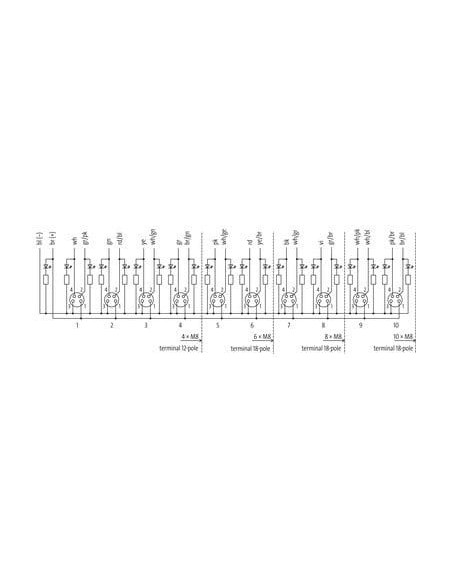

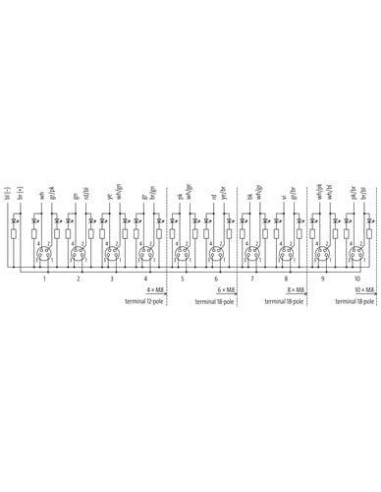

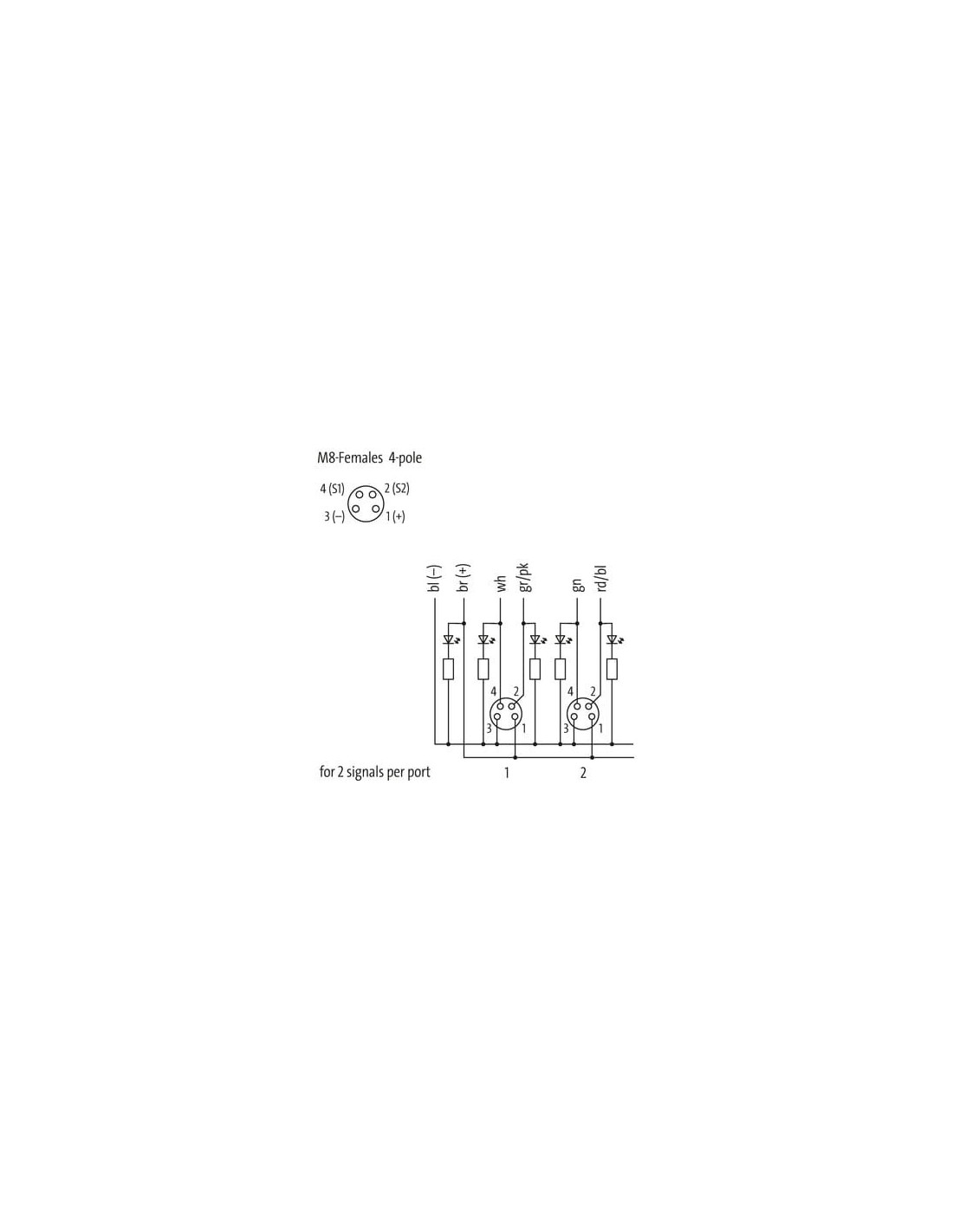

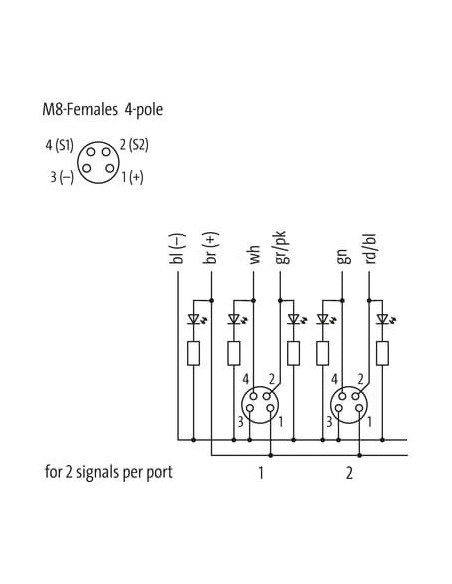

| PIN 1 | + |
| PIN 2 | S 2 |
| PIN 3 | - |
| PIN 4 | S 1 |

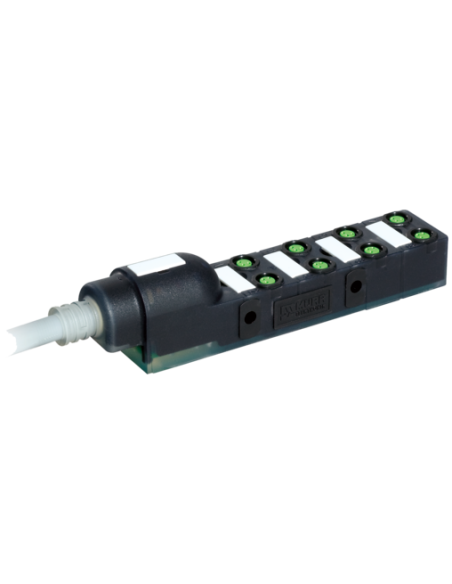

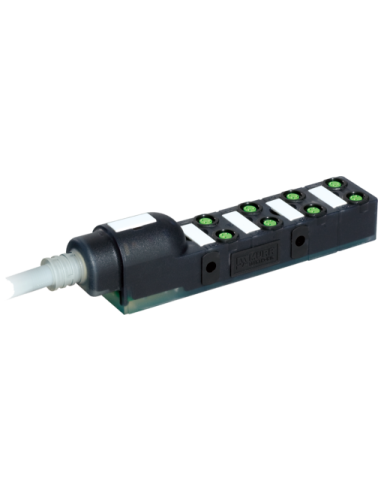

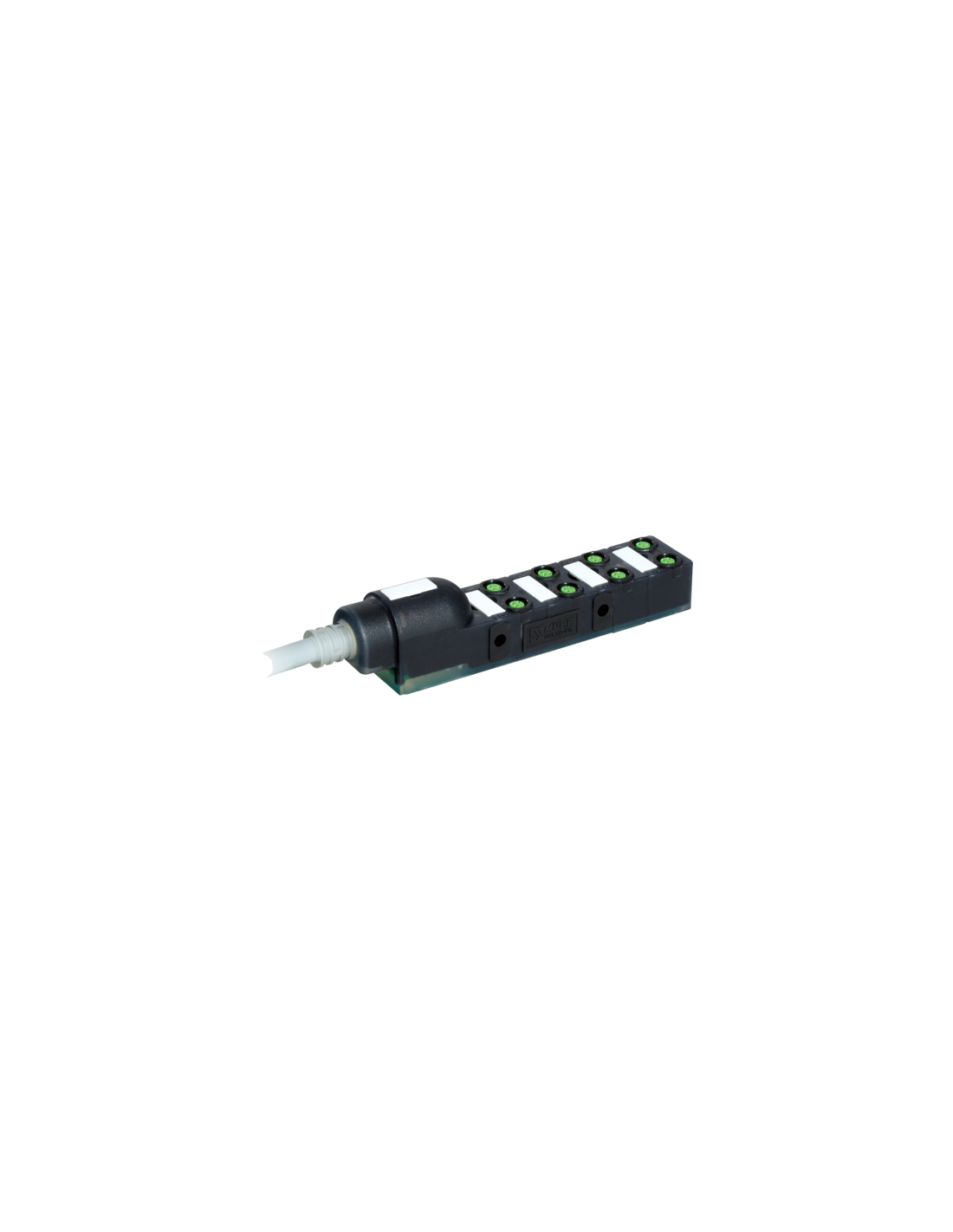

Exact8 – 8-portowy rozdzielacz M8 4-pinowy z kablem formowanym (8000-88110-3951000)
8-portowy rozdzielacz sygnałowy Exact8 to wyjątkowo wytrzymałe i funkcjonalne rozwiązanie dedykowane do środowisk przemysłowych, umożliwiające szybkie i bezpieczne podłączenie czujników oraz elementów wykonawczych. Produkt oparty na złączach M8 4-pinowych umożliwia obsługę dwóch sygnałów na jeden port, co znacznie zwiększa elastyczność oraz wydajność instalacji automatyki.
Charakterystyka i możliwości zastosowania Exact8
Kompaktowa listwa rozdzielcza z ośmioma portami M8 to wysokiej jakości komponent wykorzystywany w rozdzielaniu i przesyłaniu sygnałów oraz zasilania w automatyce przemysłowej, w tym w liniach produkcyjnych, maszynach pakujących, robotyce i infrastrukturze transportowej. Produkt wyposażony jest w trudnopalny kabel hybrydowy o długości 10 metrów, zapewniający jednoczesną transmisję sygnałów oraz zasilania.
- 8 złącz M8 4-pinowych – łatwa integracja czujników i aktuatorów
- Dodatkowe diody LED przy każdym porcie informujące o stanie sygnału
- Wysoki stopień ochrony IP65/IP67 – idealny do pracy w trudnych warunkach przemysłowych
- Zintegrowane mocowanie na szynę DIN – szybki, stabilny montaż w szafie sterowniczej
Budowa oraz odporność materiałowa listwy Exact8
Obudowa wykonana jest z wytrzymałego tworzywa sztucznego o doskonałej odporności na chemikalia i oleje, co umożliwia stosowanie urządzenia wszędzie tam, gdzie może dojść do kontaktu z agresywnymi substancjami. Wewnętrzny przewód posiada podwójną izolację PUR/PVC, a listwa spełnia wymagania dotyczące ognioodporności UL 1581 oraz IEC 60332-2-2, zapewniając bezpieczeństwo pracy nawet w wymagających warunkach.
- Praca w zakresie temperatur od -30°C do 80°C (kabel stały)
- Promień gięcia kabla – elastyczność montażu nawet w kompaktowych instalacjach
- Kabel wolny od kadmu, ołowiu, FCKW oraz silikonu, zgodny z wymogami środowiskowymi
Zastosowania Exact8 – automatyka, maszyny, linie produkcyjne
Exact8 8000-88110-3951000 to rozdzielacz zaprojektowany z myślą o szybkim wykonywaniu rzetelnych, uporządkowanych instalacji w profesjonalnej automatyce przemysłowej. Konstrukcja sprawdza się w:
- systemach transportu i pakowania,
- automatycznych liniach montażowych,
- stacjach testujących oraz urządzeniach sortujących,
- połączeniach robotów z czujnikami i siłownikami.
Dzięki solidnej obudowie, wysokiej odporności na czynniki mechaniczne i środowiskowe oraz intuicyjnemu montażowi, urządzenie
usprawnia i porządkuje okablowanie w każdej aplikacji przemysłowej.
Główne zalety i cechy produktu Exact8
- Wielokanałowa dystrybucja sygnałów i zasilania z jednym kablem hybrydowym
- Szybka diagnostyka dzięki wskaźnikom LED dla każdego portu
- Osłona kabla z PUR/PVC gwarantująca ochronę mechaniczną i chemiczną
- Wysoka niezawodność połączeń oraz szybki czas montażu bez ryzyka błędnych podłączeń

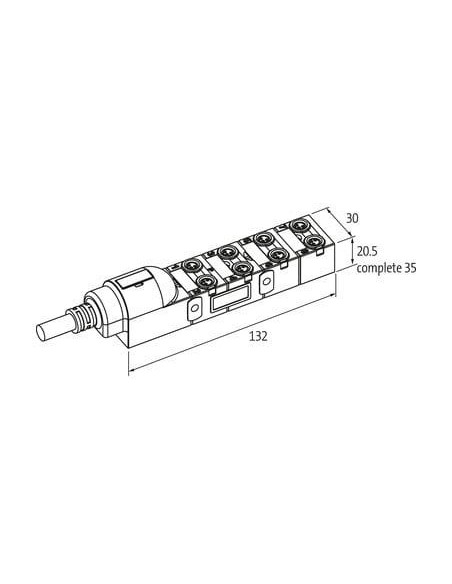

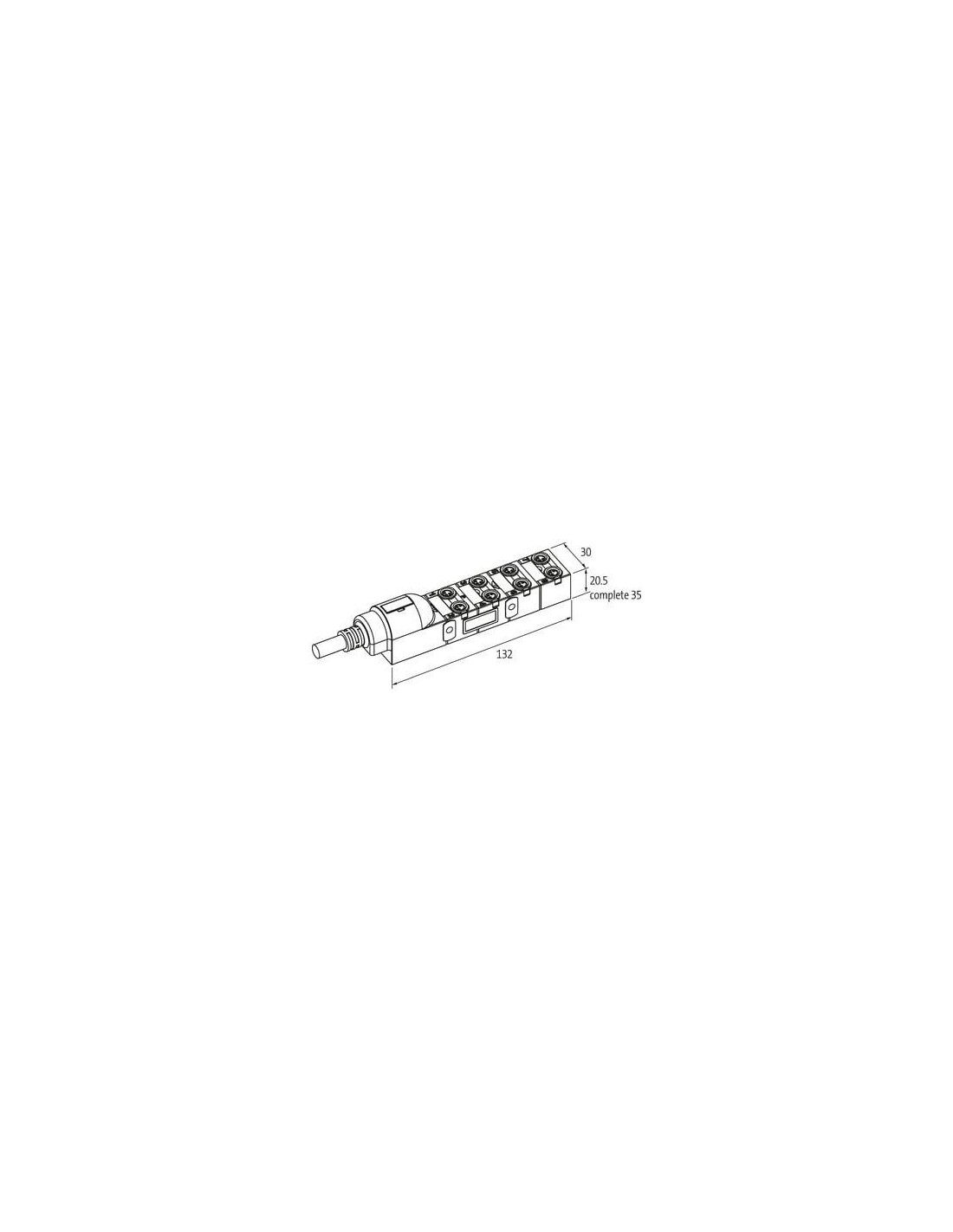

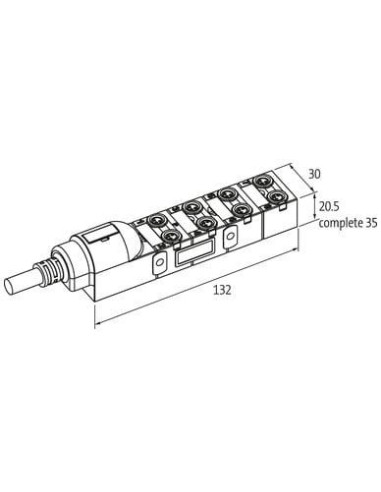

- Kompaktowa konstrukcja – tylko 132 mm długości
- Elastyczne możliwości mocowania dla różnych zastosowań
Wybierając rozdzielacz Exact8 8xM8 4-biegunowy z formowanym kablem 10 m, można znacząco zredukować ilość okablowania oraz skrócić czas montażu w systemach automatyki. To rozwiązanie dedykowane do wymagających aplikacji przemysłowych, oferujące niezawodność, bezpieczeństwo i zgodność z międzynarodowymi normami.
