Dostępny
Moduł kompaktowy
DIO8 - 0.5 A (C) - 8× M8
odporny na zwarcie i przeciążenie
Cyfrowe wejścia/wyjścia (multifunkcyjne)
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
Połącz produkt
Przewód systemowyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane techniczne | Dane elektryczne
| Terminator | zintegrowane |
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze US DC | 24 V |
| Napięcie robocze UA DC | 24 V |
| Pobór prądu maks. | 30 mA |
| Prąd sumaryczny UA maks. | 4 A |
| Prąd sumaryczny US maks. | 4 A |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Type input | PNP, for 3-wire sensors or mechanical switches |
| Filtr czasu wejścia | 1 ms |
| Prąd czujnika US na wejście maks. | 0,2 A |
Dane elektryczne | Wyjście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 0,5 A |
| Obciążenie lampowe | 10 W |
Diagnozy
| Ostrzeżenie aktuatora | na kanał przez LED i magistralę |
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |

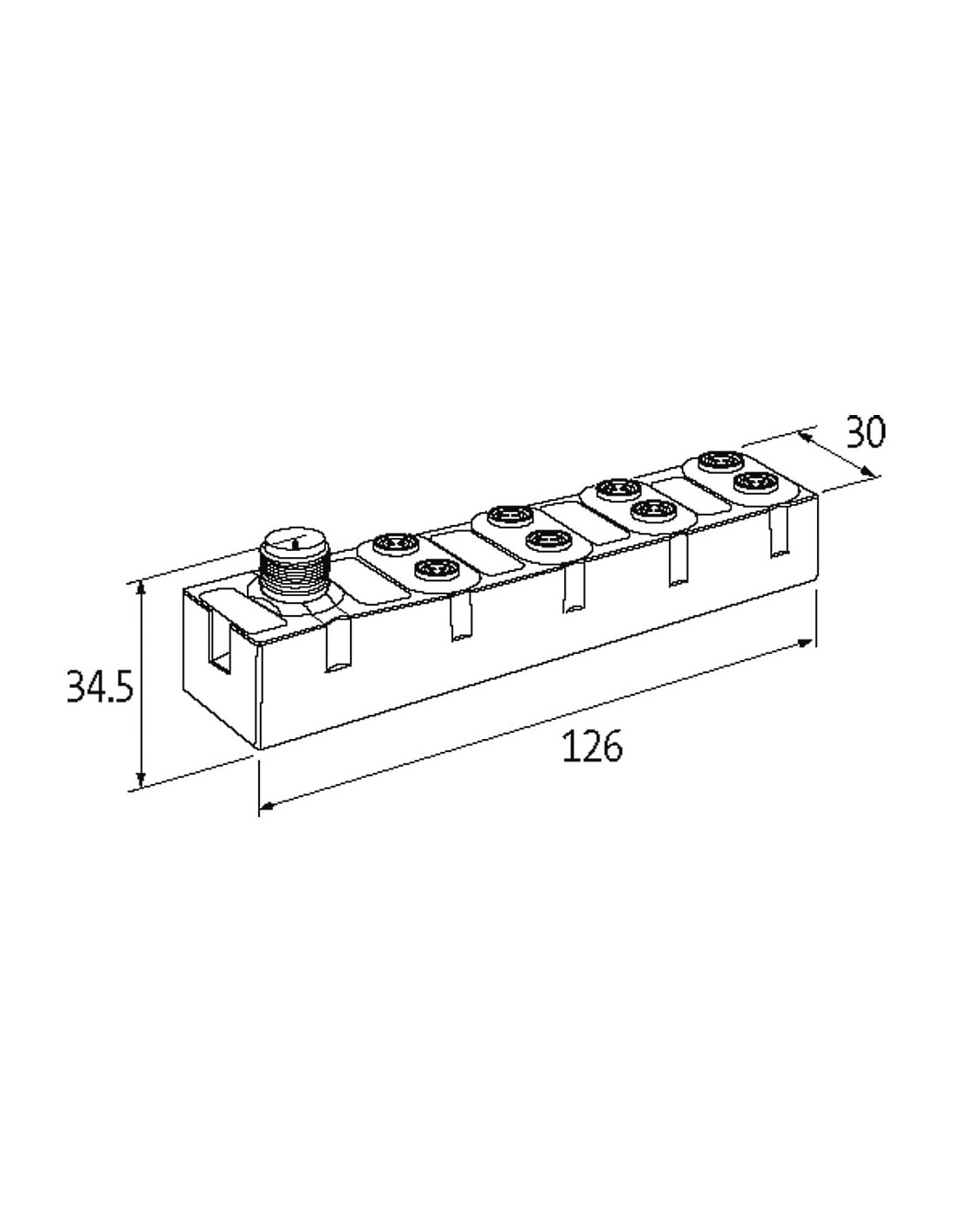

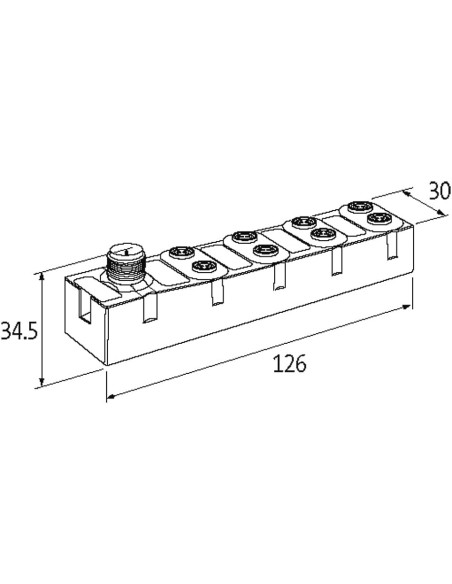

Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 126 mm |
| Szerokość | 30 mm |
| Głębokość | 34,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 75 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | 0-7 |
| Typ przyłącza 2 | Bus In |
Typ przyłącza 1
| Family construction form | M8 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 3 |
| PIN 1 | 24 V DC (US) |
| PIN 3 | 0 V |
| PIN 4 | DI / DO |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 6 |
| PIN 1 | 24 V DC (UA) |
| PIN 2 | 24 V DC (US) |
| PIN 3 | 0 V |
| PIN 4 | Bus internal |
| PIN 5 | Bus internal |
| PIN 6 | 0 V |

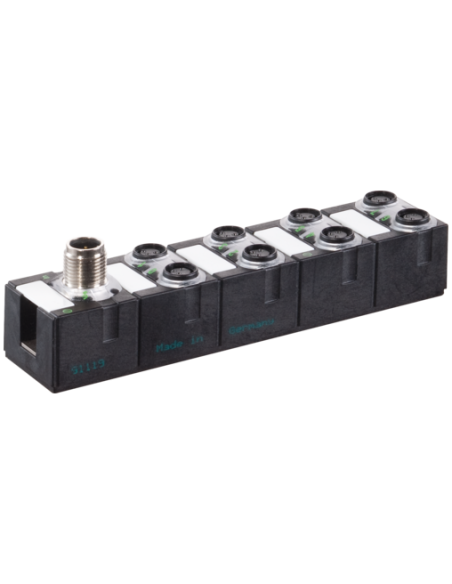

Moduł sieciowy Cube67 I/O DIO8 C 8xM8 56620 – kompaktowe rozwiązanie do automatyki przemysłowej
Moduł sieciowy Cube67 I/O DIO8 C 8xM8 o kodzie produktu 56620 to zaawansowany komponent, przeznaczony do rozproszonego systemu wejść/wyjść w zautomatyzowanych instalacjach przemysłowych. Niewielkie wymiary (126 × 30 × 34,5 mm) oraz obudowa o wysokim stopniu ochrony IP67 czynią go idealnym wyborem wszędzie tam, gdzie wymagana jest odporność na trudne warunki środowiskowe.
Technologia Cube67 – elastyczność konfiguracji i szybka integracja
Cube67 to system modułowy, umożliwiający decentralizację punktów wejść i wyjść blisko procesów, co skraca czas okablowania i upraszcza architekturę instalacji. Moduł DIO8 C wyposażony jest w 8 multifunkcyjnych portów M8 (3-polowych, gniazda żeńskie), które wspierają zarówno cyfrowe wejścia, jak i wyjścia – a każdy z nich może być konfigurowany niezależnie.
- Uniwersalne porty: obsługa 8 cyfrowych wejść/wyjść (PNP, 3-przewodowe czujniki/mechaniczne przełączniki).
- Wysoka odporność: ochrona przed zwarciem i przeciążeniem na każdym kanale.
- Sygnalizacja LED: precyzyjna diagnostyka kanałów i aktorów bezpośrednio na module.
- Prosta instalacja: 2-otworowe mocowanie śrubowe oraz szybkozłącza typu M8 i M12.
- Odporność przemysłowa: zalana obudowa, gwarancja pracy w temperaturach od 0°C do 55°C.
- Kontrola zdalna i lokalna: zaawansowane funkcje diagnostyczne przez magistralę oraz wskaźniki LED.
Typowe zastosowania modułu Cube67 DIO8 C 8xM8
Moduł doskonale sprawdza się w aplikacjach przemysłowych, gdzie wymagana jest szybka i elastyczna rozbudowa punktów IO, a także pewność działania w warunkach zapylenia i wilgotności. Typowe obszary zastosowania to:
- Linie montażowe i produkcyjne.
- Transportery, magazyny automatyczne.
- Zrobotyzowane stanowiska pracy.
- Maszyny pakujące, sortujące i etykietujące.
- Systemy kontroli jakości.
Najważniejsze zalety modułu
- Oszczędność miejsca dzięki zwięzłej konstrukcji i decentralizacji IO.
- Elastyczność zastosowań – możliwość konfiguracji każdego portu jako wejście lub wyjście.
- Wysoka niezawodność dzięki ochronie przed uszkodzeniami elektronicznymi.
- Klarowna diagnostyka – szybka lokalizacja usterek.
- Łatwa integracja z innymi systemami Cube67 oraz kompatybilność z kablami systemowymi i czujnikowymi (M8/M12).
Moduł Cube67 DIO8 C 8xM8 to rozwiązanie zapewniające zarówno wygodę instalacji, jak i bezpieczeństwo użytkowania w najbardziej wymagających aplikacjach przemysłowych, gwarantując niezawodność i wysoką efektywność pracy każdego systemu automatyki.
