Moduł rozszerzający
DIO8 - 1.6 A (E) 0.5 m (open cable)
Z niezakończoną końcówką przewodu
Cyfrowe wejścia/wyjścia (multifunkcyjne)
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
Połącz produkt
Przewód systemowyPokaż wszystko
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze US DC | 24 V |
| Napięcie robocze UA DC | 24 V |
| Pobór prądu maks. | 30 mA |
| Prąd sumaryczny UA maks. | 4 A |
| Prąd sumaryczny US maks. | 4 A |
Dane elektryczne | Wejście
| Type input | PNP, for 3-wire sensors or mechanical switches |
| Filtr czasu wejścia | 1 ms |
| Obciążalność prądowa maks. | 1,6 A |
Dane elektryczne | Wyjście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd łączeniowy maks. | 60 mA |
Dane techniczne | Komunikacja przemysłowa
| Parametryzacja kanałów I/O | Diagnoseeingang, Wejście, Wyjście |
Diagnozy
| Ostrzeżenie aktuatora | na kanał przez magistralę |
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |

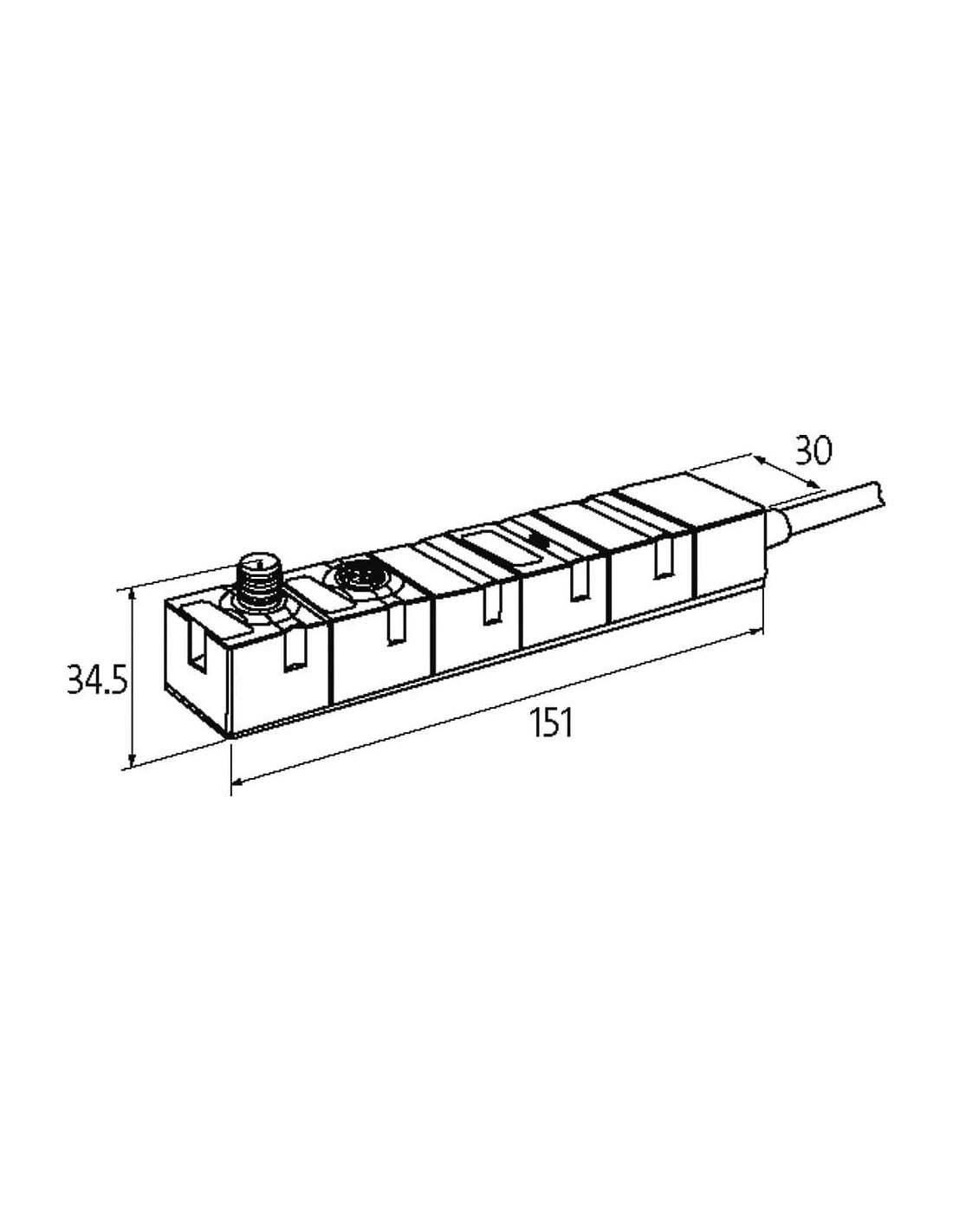

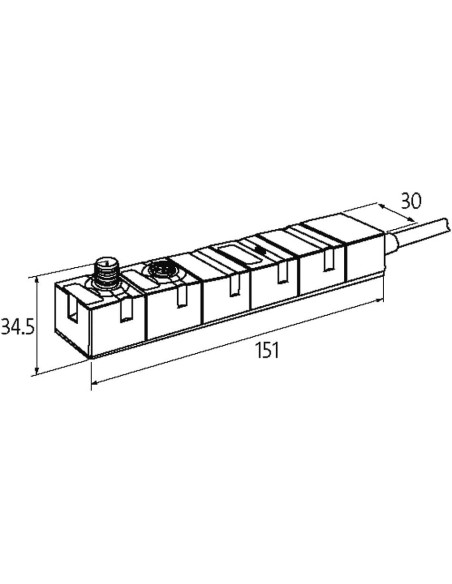

Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 150 mm |
| Szerokość | 30 mm |
| Głębokość | 34,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 75 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | Bus In |
| Typ przyłącza 2 | Bus Out |
| Typ przyłącza 3 | Data |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 6 |
| PIN 1 | 24 V DC (UA) |
| PIN 2 | 24 V DC (US) |
| PIN 3 | 0 V |
| PIN 4 | Bus internal |
| PIN 5 | Bus internal |
| PIN 6 | 0 V |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 6 |
| PIN 1 | 24 V DC (UA) |
| PIN 2 | 24 V DC (US) |
| PIN 3 | 0 V |
| PIN 4 | Bus internal |
| PIN 5 | Bus internal |
| PIN 6 | 0 V |
Typ przyłącza 3
| Family construction form | free cable end |
| Kolor uchwytu stykowego | szary |
| Liczba biegunów | 10 |
| PIN 1 | Out 1 |
| PIN 2 | Out 2 |
| PIN 3 | Out 3 |
| PIN 4 | Out 4 |
| PIN 5 | Out 5 |
| PIN 6 | Out 6 |
| PIN 7 | Out 7 |
| PIN 8 | Out 8 |
| PIN 9 | 0 V |
| PIN 10 | 24 V DC (UA) Sens |

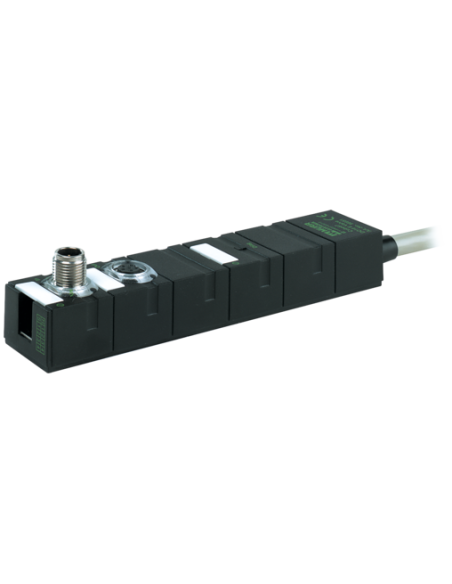

Moduł sieciowy Cube67 I/O DIO8 E 56661 – Rozszerzenie I/O dla systemów automatyki
Moduł sieciowy Cube67 I/O DIO8 E 56661 to zaawansowany moduł wejść/wyjść cyfrowych przeznaczony do rozbudowy instalacji sterowania w nowoczesnych systemach automatyki przemysłowej. Urządzenie zostało zaprojektowane z myślą o łatwej i szybkiej integracji z różnymi aplikacjami przemysłowymi, umożliwiając realizację nawet najbardziej wymagających scenariuszy automatyzacji.
Zaawansowane możliwości rozbudowy instalacji
Cube67 DIO8 E 56661 umożliwia obsługę aż 8 niezależnych kanałów cyfrowych, które mogą działać zarówno jako wejścia, jak i wyjścia – w zależności od potrzeb sterowania. Elastyczna konfiguracja IO pozwala na dostosowanie pracy modułu do wymagań procesu, a multifunkcyjne kanały oferują szerokie możliwości programowania oraz adaptacji.
Wysoka odporność i niezawodność w warunkach przemysłowych
Obudowa modułu została całkowicie zalana, co zapewnia wysoki stopień ochrony IP67 oraz wytrzymałość na niekorzystne warunki środowiskowe, kurz i wilgoć. Moduł jest odporny na przeciążenia i zwarcia, a także wyposażony w rozbudowane funkcje diagnostyczne, które pozwalają szybko wykrywać nieprawidłowości, takie jak zwarcia, spadki napięcia, przeciążenia czy awarie zasilania.
- Odporność na przeciążenia i zwarcia – bezpieczna eksploatacja nawet w trudnych warunkach
- Wbudowana diagnostyka LED – prosty i szybki podgląd statusu pracy modułu
- Zdalna diagnostyka przez magistralę – oszczędność czasu przy serwisowaniu i analizie błędów
- Płynne zarządzanie zasilaniem, osobne obwody US/UA
- Łatwy montaż dzięki 2-otworowemu mocowaniu śrubowemu
Zastosowania przemysłowe Cube67 DIO8 E 56661
Moduł I/O Cube67 DIO8 E 56661 znajduje zastosowanie w wielu gałęziach przemysłu, zwłaszcza tam, gdzie istotna jest rozproszona budowa systemu I/O i możliwość parametryzacji kanałów według indywidualnych potrzeb. Typowe obszary wykorzystania obejmują:
- Automatyka maszyn i urządzeń produkcyjnych
- Transport wewnętrzny i systemy logistyczne
- Linie montażowe i systemy pakowania
- Robotyka oraz przemysłowe instalacje rozproszone
Łatwość integracji i uniwersalność połączeń
Moduł wyposażony jest w złącza M12 do komunikacji szeregowej typu Bus In i Bus Out oraz 10-przewodowy kabel wyjściowy (z otwartą końcówką), co gwarantuje łatwą integrację z istniejącą infrastrukturą. Unifikacja połączeń i standardowe kodowanie upraszczają okablowanie oraz eliminują ryzyko błędów przy instalacji.
Cube67 I/O DIO8 E 56661 to moduł, który usprawnia rozbudowę systemów automatyki, zapewnia wysoką niezawodność, bezpieczeństwo pracy i szerokie możliwości diagnostyczne – doskonale sprawdzając się w każdym nowoczesnym środowisku przemysłowym.
