Cube67+
EtherNet/IP
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
Połącz produkt
Przewód systemowyPokaż wszystko
Przewód zasilającyPokaż wszystko
Przewód sygnałowyPokaż wszystko
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Pobór prądu maks. | 200 mA |
| Prąd sumaryczny UA maks. | 8 A |
| Prąd sumaryczny US maks. | 8 A |
Komunikacja przemysłowa | Ethernet/IP
| Adresowanie EtherNet/IP | BOOTP, DHCP, Przełączniki obrotowe |
Diagnozy
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane techniczne | Dane mechaniczne
| Number extension modules max. | 32 |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 151 mm |
| Szerokość | 62 mm |
| Głębokość | 40,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 75 °C |
| Norma produktu | EN 61131-2 |
Parametry zacisków
Connection types
| Typ przyłącza 1 | Internal system connection |
| Typ przyłącza 2 | Port1, Port2 |
| Typ przyłącza 3 | Power In |
| Typ przyłącza 4 | Power Out |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 6 |
| PIN 1 | 24 V DC (UA) |
| PIN 2 | 24 V DC (US) |
| PIN 3 | 0 V |
| PIN 4 | Bus internal |
| PIN 5 | Bus internal |
| PIN 6 | 0 V |
Typ przyłącza 2
| Typ montażu | włożone, przykręcone |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | D |
| Liczba biegunów | 4 |
| PIN 1 | TD + |
| PIN 2 | RD + |
| PIN 3 | TD - |
| PIN 4 | RD - |
Typ przyłącza 3
| Family construction form | 7/8" |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 5 |
| PIN 1 | 0 V |
| PIN 2 | 0 V |
| PIN 3 | PE |
| PIN 4 | 24 V DC (US) |
| PIN 5 | 24 V DC (UA) |
Typ przyłącza 4
| Family construction form | 7/8" |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 5 |
| PIN 1 | 0 V |
| PIN 2 | 0 V |
| PIN 3 | PE |
| PIN 4 | 24 V DC (US) |
| PIN 5 | 24 V DC (UA) |

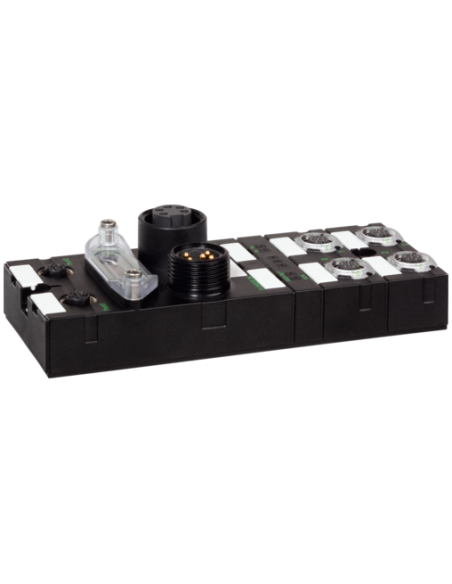

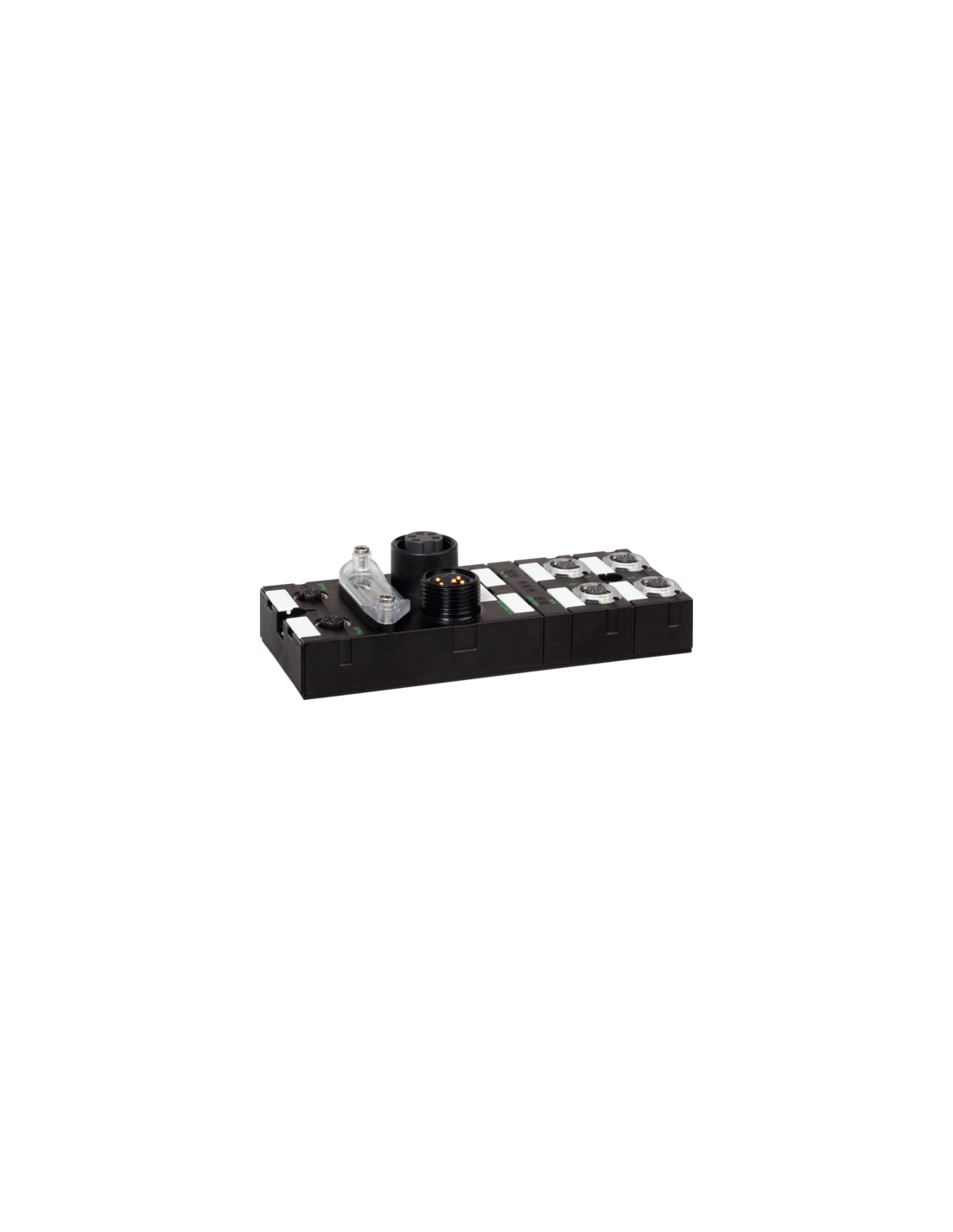

Węzeł sieciowy Cube67+ BN-E Ethernet/IP 56525 – moduł komunikacyjny do systemów automatyki
Węzeł sieciowy Cube67+ BN-E Ethernet/IP 56525 to nowoczesne urządzenie przeznaczone do pracy w wymagających aplikacjach przemysłowych, umożliwiające efektywną integrację modułów I/O w sieciach EtherNet/IP. Dzięki solidnej, zalanej konstrukcji, moduł charakteryzuje się wysoką odpornością na warunki środowiskowe oraz trwałością w użytkowaniu.
Zastosowanie węzła Cube67+ BN-E Ethernet/IP w przemyśle
Węzeł Cube67+ 56525 doskonale sprawdza się w rozproszonych systemach sterowania, szczególnie w aplikacjach automatyki przemysłowej, maszynowej oraz montażowej. Jest szczególnie przydatny w środowiskach o wysokich wymaganiach dotyczących hermetyczności i niezawodności komunikacji sieciowej.
- Integracja z nowoczesnymi systemami EtherNet/IP
- Możliwość obsługi nawet 32 modułów rozszerzających
- Idealny do zastosowań w trudnych warunkach przemysłowych (stopień ochrony IP67)
- Współpraca z szeroką gamą przewodów systemowych, zasilających i sygnałowych
- Elastyczny montaż dzięki 2-otworowemu mocowaniu śrubowemu
Główne cechy produktu Cube67+ 56525

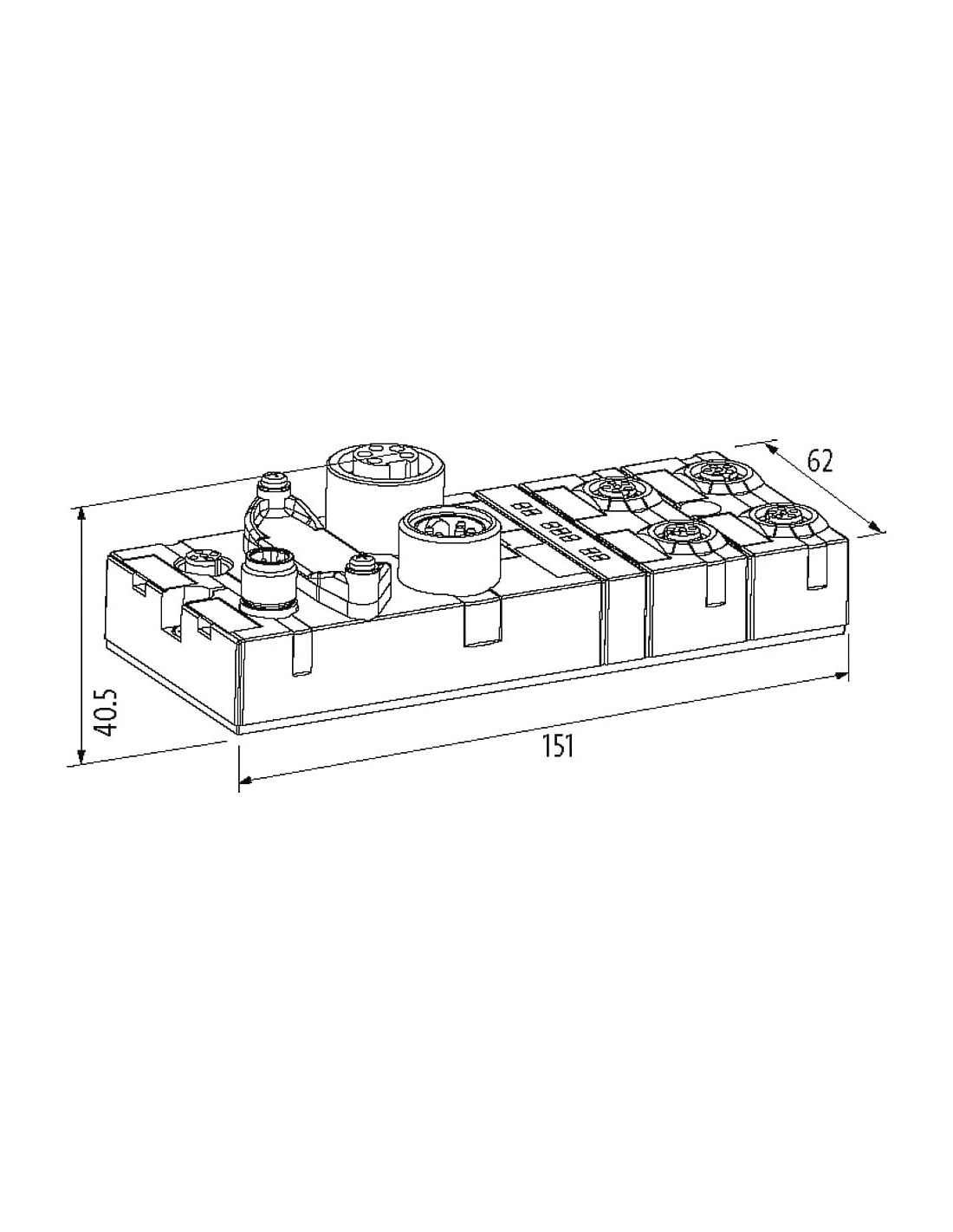

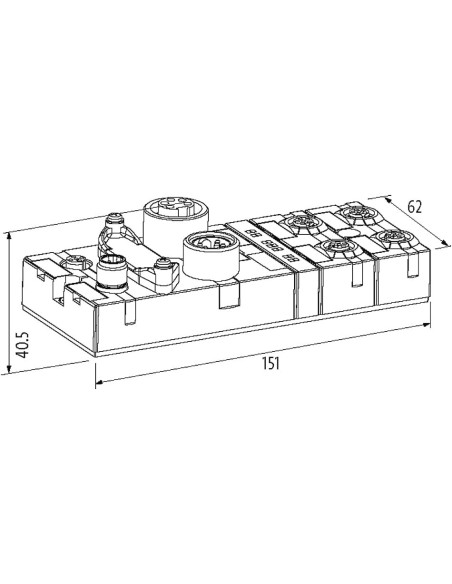

Moduł Cube67+ BN-E Ethernet/IP wykonany jest w wytrzymałej, zwartej obudowie o stopniu ochrony IP67, co zapewnia pełną odporność na kurz, wodę oraz inne niekorzystne czynniki środowiskowe występujące w przemyśle. Kompaktowe wymiary (151 x 62 x 40,5 mm) ułatwiają montaż nawet w ograniczonych przestrzeniach.
Dzięki wsparciu zaawansowanej diagnostyki poprzez magistralę i sygnalizację LED, urządzenie umożliwia szybkie wykrywanie stanów awaryjnych takich jak niedonapięcie czy zwarcie, co zwiększa niezawodność całego systemu.
Możliwości przyłączeniowe i elastyczność konfiguracji
Węzeł Cube67+ BN-E Ethernet/IP 56525 wyposażony jest w wielofunkcyjne złącza M12 oraz 7/8", co umożliwia szybkie, wygodne i bezpieczne podłączenie przewodów zasilających oraz transmisyjnych. Urządzenie oferuje obsługę różnych trybów adresowania (BOOTP, DHCP, przełączniki obrotowe), co ułatwia konfigurację oraz integrację z istniejącymi instalacjami.
- Kompatybilność z przyłączami M12 i 7/8"
- Szeroki zakres temperatur roboczych (0°C – 55°C)
- Wysoka obciążalność prądowa (do 8A na liniach zasilania UA/US)
Typowe zastosowania i korzyści wdrożenia Cube67+ BN-E Ethernet/IP 56525
Cube67+ BN-E Ethernet/IP znajduje zastosowanie w:
- Systemach rozproszonych I/O w automatyce przemysłowej
- Liniach produkcyjnych wymagających redundantnej diagnostyki i kontroli
- Środowiskach o podwyższonym zapyleniu i wilgotności (dzięki IP67)
- Aplikacjach, w których istotne jest szybkie wykrywanie usterek i łatwa konserwacja
Stosowanie tego modułu pozwala na redukcję okablowania w szafach sterowniczych, zwiększenie elastyczności adaptacji stanowisk produkcyjnych oraz skrócenie czasu przestojów związanych z serwisem czy rozbudową systemu.
Normy oraz certyfikaty jakości
Węzeł Cube67+ 56525 spełnia wymagania normy EN 61131-2, co potwierdza jego zgodność z rygorystycznymi standardami automatyki oraz zapewnia bezpieczeństwo użytkowania w różnorodnych aplikacjach przemysłowych.
