Moduł kompaktowy
AI4 - (C) 4× M12 (RTD)
dla oporników i temperatury
Części metalowe: Stal nierdzewna
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
Połącz produkt
Przewód systemowyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Pobór prądu maks. | 50 mA |
| Prąd sumaryczny UA maks. | 4 A |
| Prąd sumaryczny US maks. | 4 A |
Dane elektryczne | Wejście
| Typ czujnika | Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni200, Ni500, Ni1000, 0...3000 Ohm, R |
| Czas przetwarzania wejścia analogowego na kanał | 58 ms |
Diagnozy
| Ostrzeżenie aktuatora | na kanał przez LED i magistralę |
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 126 mm |
| Szerokość | 30 mm |
| Głębokość | 34,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 75 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | 0-3 |
| Typ przyłącza 2 | Bus In |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | RD |
| PIN 2 | RD |
| PIN 3 | WH |
| PIN 4 | WH |
| PIN 5 | n.c. |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 6 |
| PIN 1 | 24 V DC (UA) |
| PIN 2 | 24 V DC (US) |
| PIN 3 | 0 V |
| PIN 4 | Bus internal |
| PIN 5 | Bus internal |
| PIN 6 | 0 V |

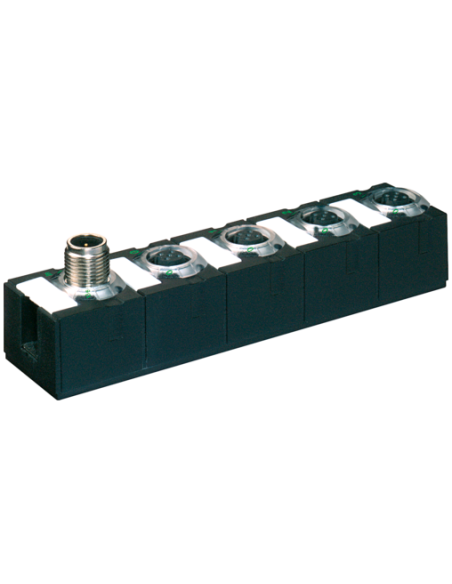

Moduł kompaktowy wejścia/wyjścia Cube67 5674050 – kompaktowe rozwiązanie dla automatyki
Cube67 5674050 to kompaktowy moduł wejścia/wyjścia zaprojektowany do pracy w zaawansowanych systemach automatyki przemysłowej. Wyposażony w cztery wejścia analogowe M12 (RTD), moduł umożliwia precyzyjne podłączanie czujników rezystancyjnych oraz przetwarzanie sygnałów pomiaru temperatury. Pełna szczelność oraz stal nierdzewna zapewniają wysoką odporność na wymagające warunki produkcyjne.
Przemysłowe zastosowanie modułu I/O Cube67
Moduł Cube67 znajduje szerokie zastosowanie w branży spożywczej, farmaceutycznej, chemicznej oraz w szeroko pojętej automatyce maszyn i linii produkcyjnych. Dzięki obsłudze różnorodnych typów czujników (Pt100, Pt200, Ni100, rezystory od 0 do 3000 Ω) sprawdza się zarówno w aplikacjach pomiaru temperatury, jak i pomiaru rezystancji.
- Idealny do pracy z czujnikami temperatury rezystancyjnymi: szeroka kompatybilność z Pt100, Pt200, Pt500, Ni100, Ni120 i innymi.
- Odporność na wilgoć i pył: klasa ochrony IP67 pozwala na montaż bezpośrednio w środowisku przemysłowym.

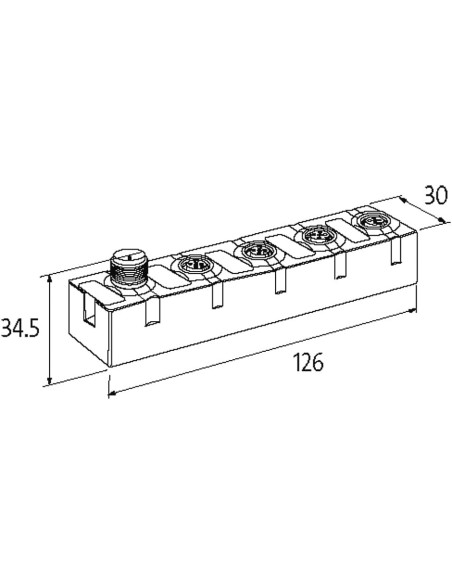

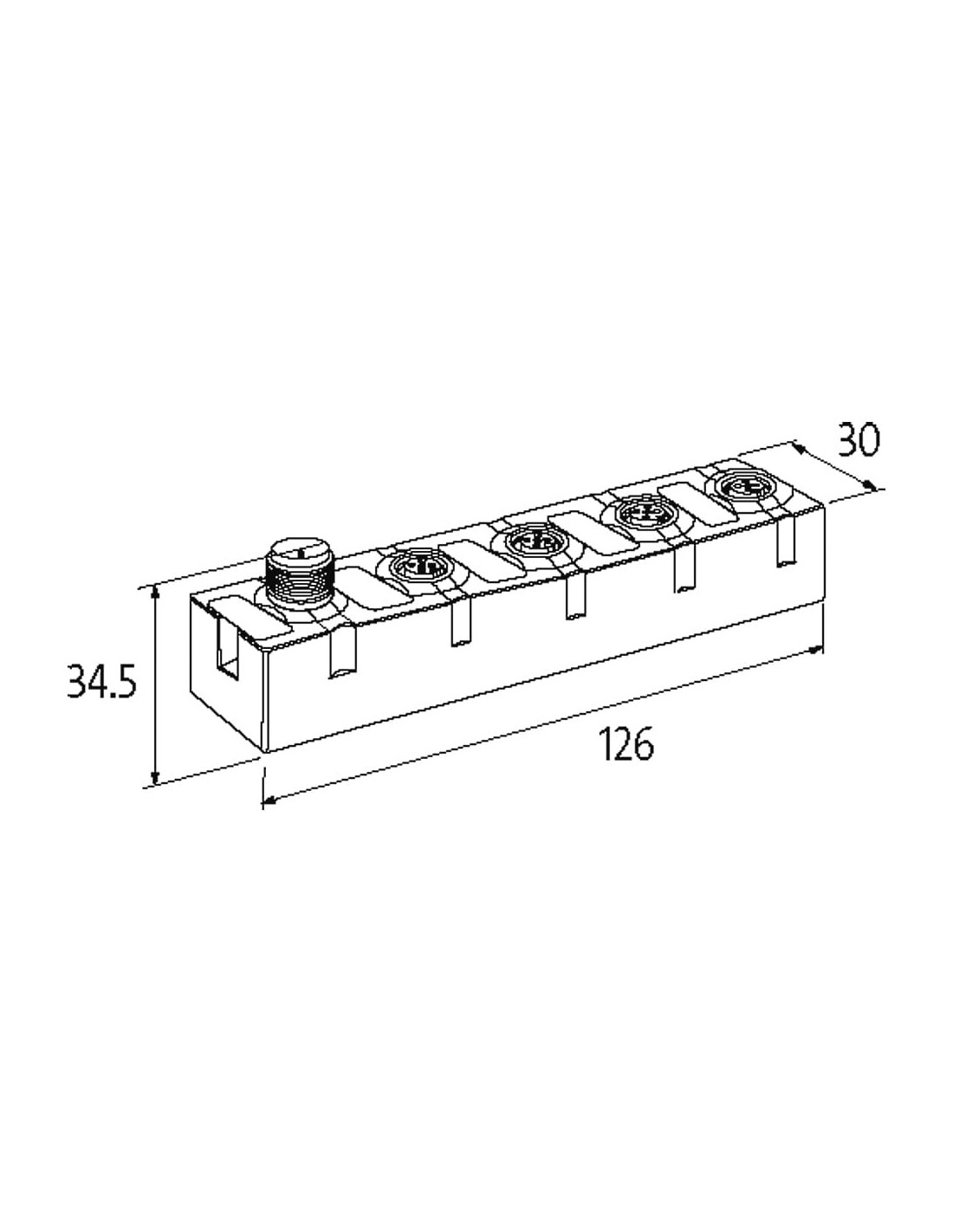

- Kompaktowe wymiary: oszczędność miejsca przy zachowaniu wysokiej funkcjonalności (126 × 30 × 34,5 mm).
- Solidna, zalewana obudowa zapewniająca długą żywotność modułu nawet w agresywnych warunkach.
Charakterystyka i zalety modułu Cube67
Moduł wejść analogowych Cube67 5674050 posiada liczne funkcje diagnostyczne, w tym sygnalizację LED-ową statusów i błędów, dzięki czemu integracja z systemami nadrzędnymi oraz szybka lokalizacja usterek są niezwykle proste.
- Szybki montaż i łatwa integracja – konektory M12 gwarantują szybkie podłączanie i minimalizują ryzyko błędów podczas instalacji.
- Bezpieczna praca w trudnych warunkach – stal nierdzewna oraz całkowicie zalana obudowa chronią elektronikę przed wpływem czynników zewnętrznych.
- Dostępność sygnalizacji diagnostycznej – lokalna oraz zdalna diagnostyka (przez LED i magistralę) znacznie skraca czas serwisowania.
- Uniwersalne możliwości montażu – 2-otworowe mocowanie śrubowe umożliwia łatwe dopasowanie do różnych aplikacji.
Typowe zastosowania modułu Cube67 5674050
Cube67 jest wykorzystywany w systemach pomiaru temperatury, automatyzacji procesów produkcyjnych, monitoringu warunków środowiskowych oraz wszędzie tam, gdzie wymagana jest szybka i stabilna akwizycja sygnałów z czujników rezystancyjnych. Moduł wspiera rozbudowę zdecentralizowanych systemów wejść/wyjść i jest kompatybilny z przewodami systemowymi M12 oraz przewodami czujnikowymi.
- Monitorowanie temperatury w instalacjach przemysłowych
- Automatyzacja w liniach montażowych
- Systemy kontroli jakości i monitoringu procesowego
Podsumowanie – Moduł wejść/wyjść M12 dla wymagających zastosowań przemysłowych
Kompaktowy moduł Cube67 5674050 zapewnia niezawodność, elastyczność instalacji oraz precyzję pomiarów w trudnych warunkach przemysłowych. Solidna konstrukcja, szerokie możliwości diagnostyczne oraz pełna kompatybilność z nowoczesnymi systemami automatyki to kluczowe argumenty przemawiające za wyborem tego rozwiązania.
