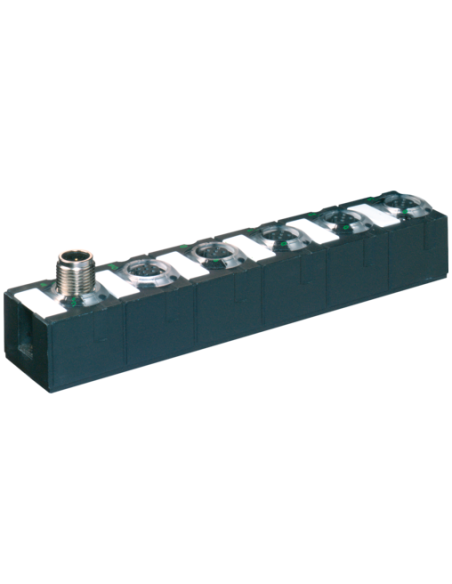

Moduł rozszerzający
DI8 PNP (E) - 4× M12
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
Połącz produkt
Przewód systemowyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze US DC | 24 V |
| Pobór prądu maks. | 50 mA |
| Prąd sumaryczny UA maks. | 4 A |
| Prąd sumaryczny US maks. | 4 A |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Type input | PNP, for 3-wire sensors or mechanical switches |
| Filtr czasu wejścia | 1 ms |
| Prąd czujnika US na wejście maks. | 0,2 A |
Diagnozy
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 151 mm |
| Szerokość | 30 mm |
| Głębokość | 34,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 75 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | 0-3 |
| Typ przyłącza 2 | Bus In |
| Typ przyłącza 3 | Bus Out |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | DI / Diag |
| PIN 3 | 0 V |
| PIN 4 | DI |
| PIN 5 | PE |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 6 |
| PIN 1 | 24 V DC (UA) |
| PIN 2 | 24 V DC (US) |
| PIN 3 | 0 V |
| PIN 4 | Bus internal |
| PIN 5 | Bus internal |
| PIN 6 | 0 V |
Typ przyłącza 3
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 6 |
| PIN 1 | 24 V DC (UA) |
| PIN 2 | 24 V DC (US) |
| PIN 3 | 0 V |
| PIN 4 | Bus internal |
| PIN 5 | Bus internal |
| PIN 6 | 0 V |
Moduł sieciowy Cube67 I/O DI8 E 4xM12 56613 – nowoczesne rozwiązanie do automatyki przemysłowej
Moduł sieciowy Cube67 I/O DI8 E 4xM12 o kodzie 56613 to zaawansowane urządzenie umożliwiające efektywną rozbudowę systemów automatyki. Produkt ten, przeznaczony do odbioru sygnałów cyfrowych (8 wejść DI8, PNP), wyposażony w cztery złącza M12, zapewnia niezawodne działanie w warunkach przemysłowych oraz łatwą integrację z istniejącymi instalacjami.
Przemysłowa wytrzymałość i pełna szczelność – ochrona IP67
Obudowa modułu została całkowicie zalana, co gwarantuje odporność na warunki środowiskowe, takie jak wilgoć, pył i wibracje. Wysoki stopień ochrony IP67 umożliwia stosowanie w trudnych warunkach przemysłowych, także na liniach produkcyjnych i w maszynach narażonych na kontakt z wodą lub kurzem.
Szerokie zastosowanie – elastyczność integracji w systemach automatyki
Moduł Cube67 DI8 E 4xM12 dedykowany jest do systemów rozproszonych w przemyśle maszynowym, automotive, logistyce, na liniach montażowych, jak również w aplikacjach wymagających szybkiej i bezpiecznej transmisji sygnałów cyfrowych. Dzięki możliwości współpracy z 3-przewodowymi czujnikami oraz przełącznikami mechanicznymi, idealnie sprawdza się w automatyzacji procesów oraz w aplikacjach zbierania sygnałów wejściowych z wielu punktów.
- Niezawodne wejścia cyfrowe – obsługa czujników i przełączników PNP w 3-przewodowej technice przyłączeniowej
- Łatwy montaż – dwupunktowe mocowanie śrubowe zapewnia szybką i stabilną instalację

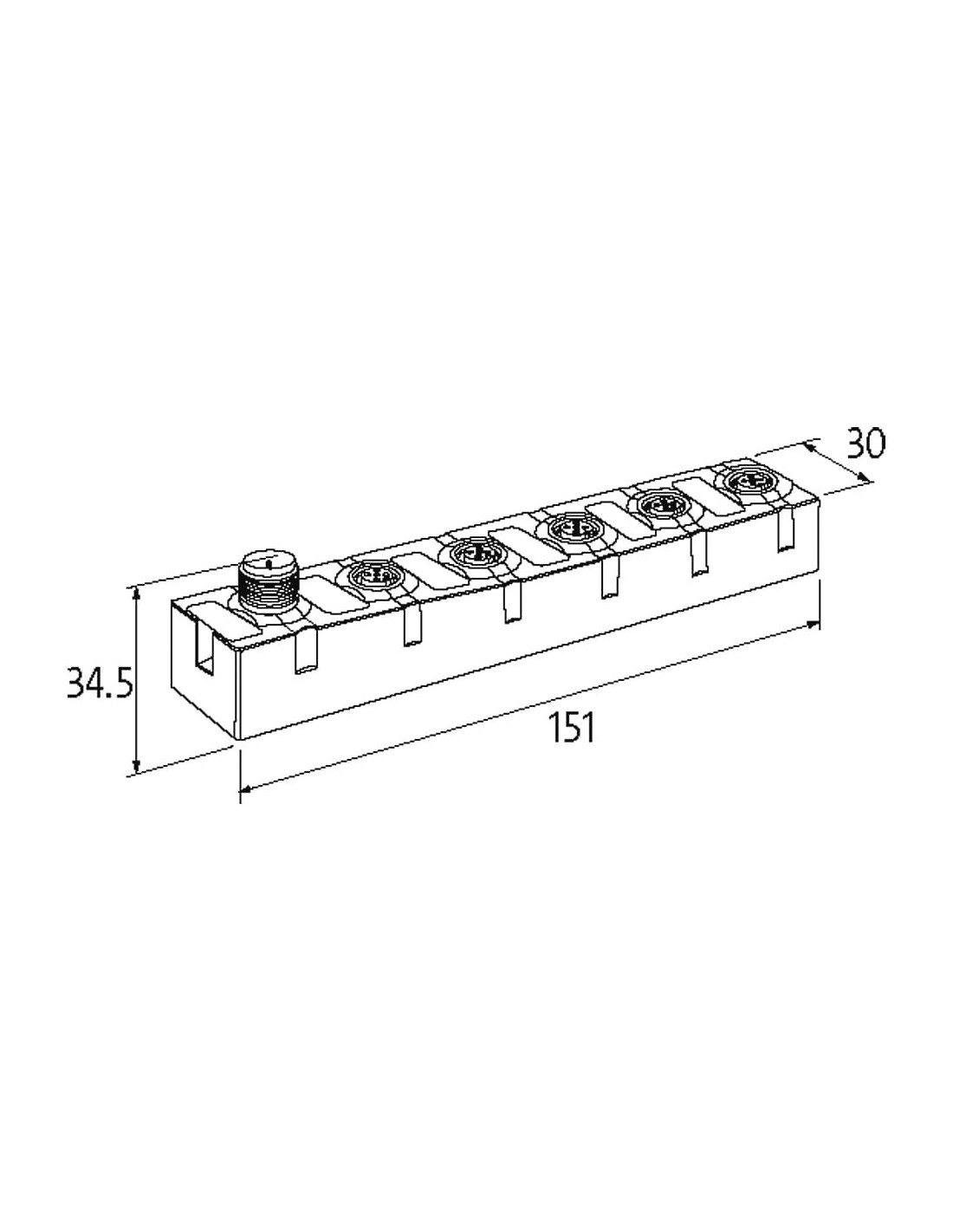

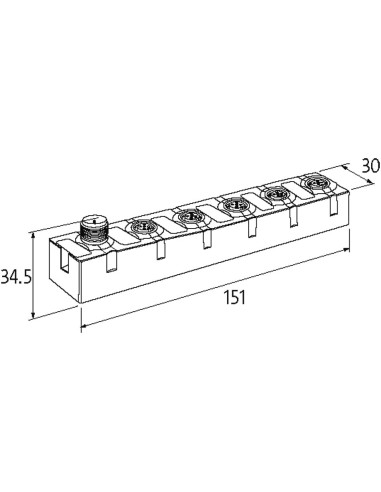

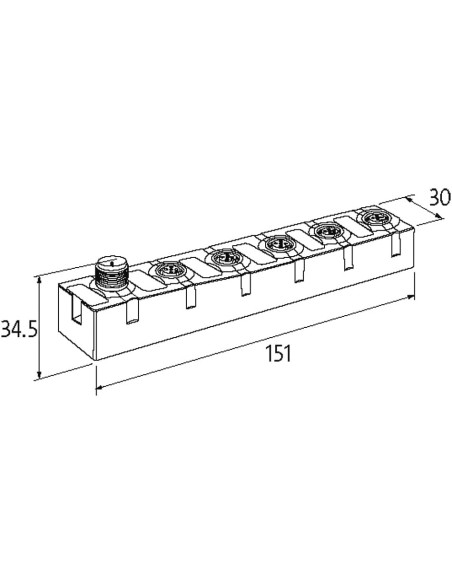

- Kompaktowe wymiary – tylko 151 x 30 x 34,5 mm, idealne dopasowanie do szaf sterowniczych i ograniczonych przestrzeni instalacyjnych
- Zaawansowane funkcje diagnostyczne – możliwość wykrywania niedoboru napięcia, zwarć, przeciążeń oraz wygodne sygnalizowanie poprzez diody LED
- Bezpieczeństwo eksploatacji – odporność na przeciążenia i zwarcia zgodnie z wymaganiami przemysłowymi
Wszechstronne możliwości podłączeń – konektory M12
Oferowany moduł posiada złącza systemowe i urządzeniowe o standaryzowanej konstrukcji M12. Umożliwia to prostą rozbudowę systemów automatyki o okablowanie dedykowane czujnikom i siłownikom, bez konieczności stosowania specjalistycznych narzędzi. Wysokiej jakości połączenia zapewniają niezawodność przesyłu sygnałów nawet w najbardziej wymagających środowiskach.
Typowe zastosowania modułu Cube67 I/O DI8 E 56613
- Rozproszone systemy I/O na liniach produkcyjnych
- Integracja czujników i przełączników w instalacjach przemysłowych
- Zbieranie sygnałów wejściowych w systemach sterowania maszyn
- Modernizacja oraz rozbudowa istniejących systemów automatyki
Moduł sieciowy Cube67 DI8 E stanowi uniwersalne i solidne rozwiązanie dla wszystkich, którzy szukają niezawodnych i nowoczesnych opcji do szybkiej rozbudowy infrastruktury automatyki przemysłowej. Jego konstrukcja oraz szeroki zakres parametrów pracy pozwalają na zastosowanie w wielu wymagających środowiskach i aplikacjach branżowych.
