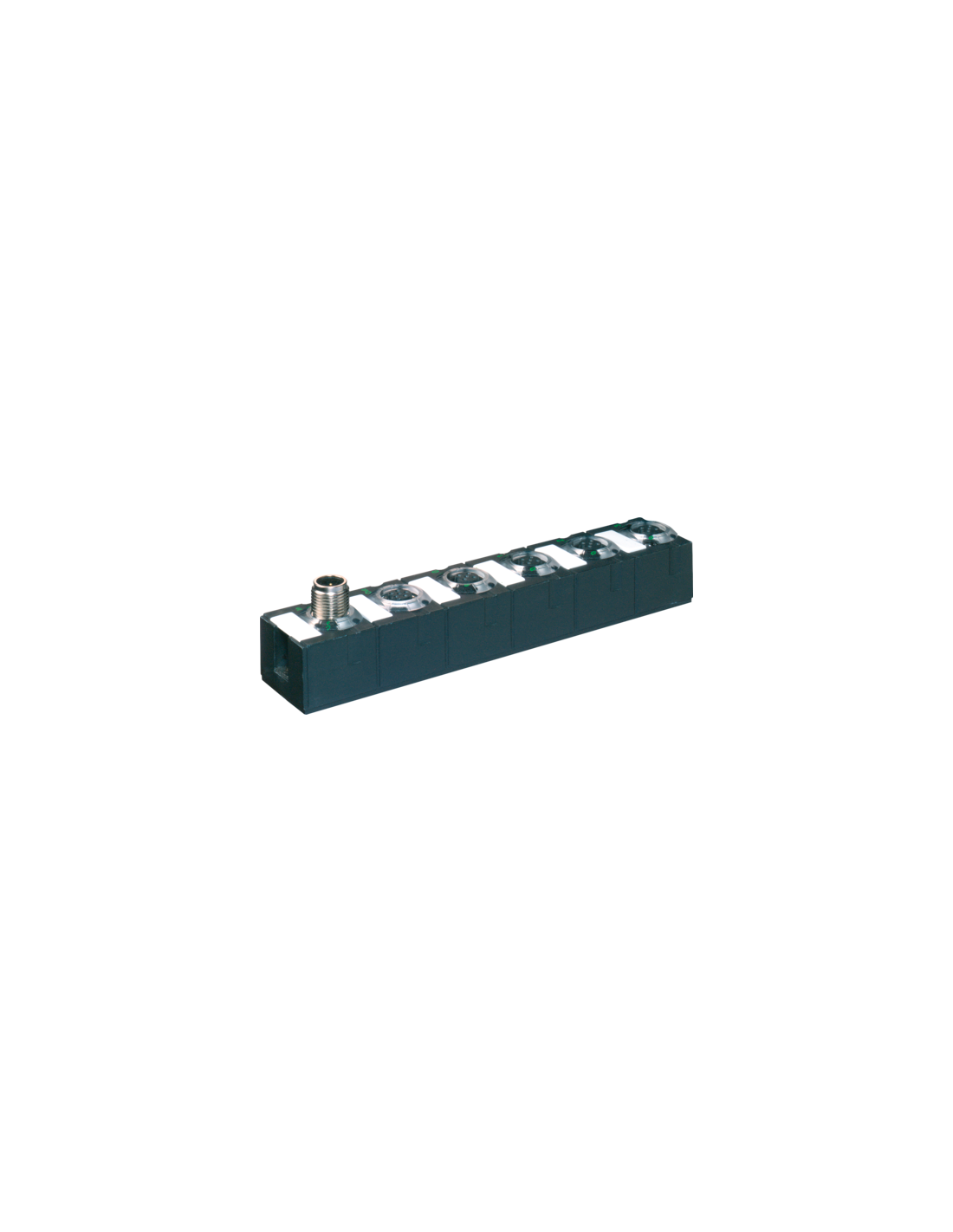

AI4 - (E) 4× M12 (RTD)
dla oporników i temperatury
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
Połącz produkt
Przewód systemowyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Pobór prądu maks. | 50 mA |
| Prąd sumaryczny UA maks. | 4 A |
| Prąd sumaryczny US maks. | 4 A |
Dane elektryczne | Wejście
| Typ czujnika | Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni200, Ni500, Ni1000, 0...3000 Ohm, R |
| Czas przetwarzania wejścia analogowego na kanał | 58 ms |
Diagnozy
| Ostrzeżenie aktuatora | na kanał przez LED i magistralę |
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 150 mm |
| Szerokość | 30 mm |
| Głębokość | 34,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 75 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | 0-3 |
| Typ przyłącza 2 | Bus In |
| Typ przyłącza 3 | Bus Out |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | RD |
| PIN 2 | RD |
| PIN 3 | WH |
| PIN 4 | WH |
| PIN 5 | n.c. |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 6 |
| PIN 1 | 24 V DC (UA) |
| PIN 2 | 24 V DC (US) |
| PIN 3 | 0 V |
| PIN 4 | Bus internal |
| PIN 5 | Bus internal |
| PIN 6 | 0 V |
Typ przyłącza 3
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 6 |
| PIN 1 | 24 V DC (UA) |
| PIN 2 | 24 V DC (US) |
| PIN 3 | 0 V |
| PIN 4 | Bus internal |
| PIN 5 | Bus internal |
| PIN 6 | 0 V |

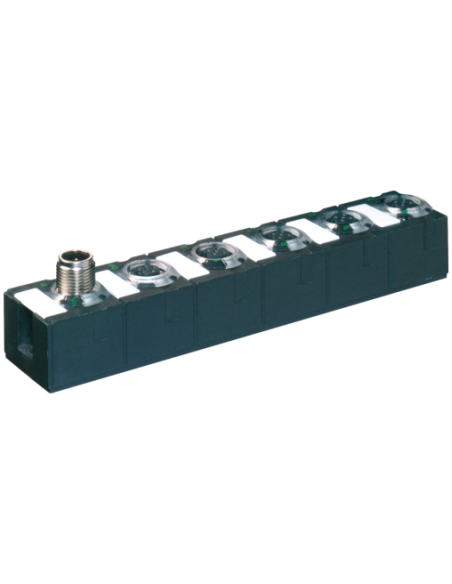

Moduł rozszerzający Cube67 AI4 E 4xM12 RTD – precyzyjne pomiary temperatury i rezystancji
Cube67 AI4 E 4xM12 RTD (kod produktu: 56741) to zaawansowany moduł wejść analogowych zaprojektowany do integracji z nowoczesnymi systemami automatyki przemysłowej. Urządzenie jest przystosowane do pomiaru wartości rezystancji i temperatury za pomocą czujników typu RTD, takich jak Pt100, Pt1000 oraz kompatybilnych czujników rezystancyjnych. Wyposażony w cztery gniazda M12, umożliwia jednoczesne podłączenie kilku czujników, zapewniając elastyczność konfiguracji.
Najważniejsze zalety modułu Cube67 AI4 E 4xM12 RTD
- Wysoka odporność na warunki środowiskowe – obudowa o stopniu ochrony IP67 zapewnia pełną szczelność i bezpieczeństwo użytkowania nawet w trudnych warunkach przemysłowych.

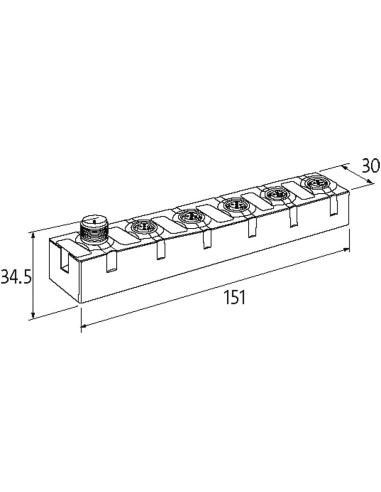

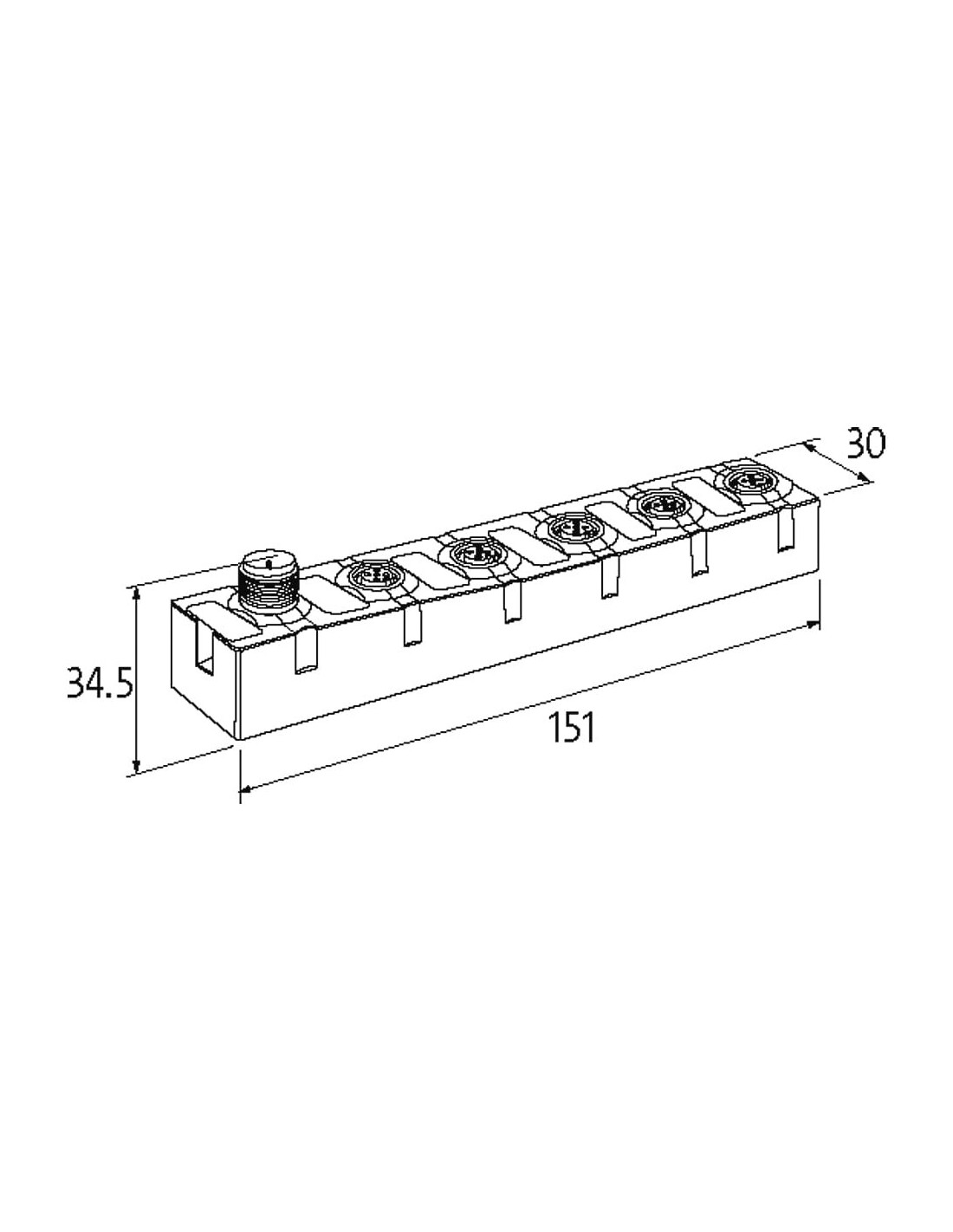

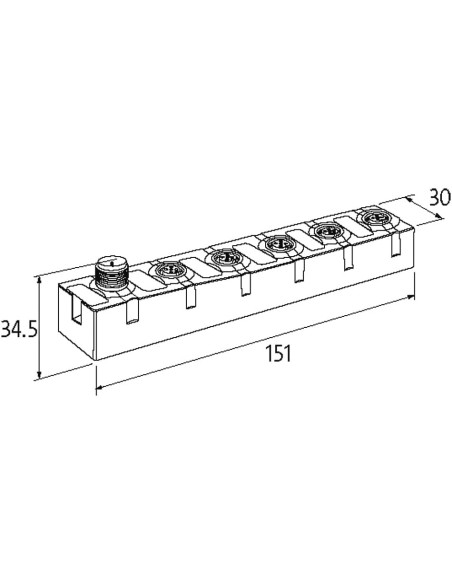

- Możliwość bezpośredniego montażu w pobliżu procesu dzięki kompaktowym wymiarom: długość 151 mm, szerokość 30 mm, głębokość 34,5 mm.
- Szybki czas przetwarzania sygnału analogowego – tylko 58 ms na kanał.
- Elastyczność w doborze czujników – kompatybilność z szerokim zakresem sensorów RTD (Pt i Ni) oraz standardowych rezystorów do 3000 Ω.
- Łatwość w diagnostyce – wskaźniki LED na każdym kanale pozwalają na szybką identyfikację stanu pracy, błędów lub ostrzeżeń.
Zastosowanie Cube67 AI4 E 4xM12 RTD w przemyśle
Moduł doskonale sprawdza się w różnorodnych systemach automatyki przemysłowej, w tym w liniach produkcyjnych, procesach przetwórczych, maszynach i instalacjach wymagających precyzyjnego monitoringu temperatury i rezystancji. Umożliwia integrację z nowoczesnymi sieciami przemysłowymi oraz zapewnia wysoką niezawodność i powtarzalność pomiarów.
Typowe zastosowania obejmują:
- Monitorowanie temperatury silników, łożysk i podzespołów maszyn.
- Kontrolę procesów cieplnych, np. w piecach przemysłowych, liniach galwanizacyjnych.
- Pomiar rezystancji w systemach testujących i badawczych.
- Automatyka budynkowa, HVAC oraz inne instalacje wymagające rozproszonego pomiaru temperatury.
Budowa i mechanika – kompaktowy design oraz niezawodność
Kompaktowa obudowa wykonana z trwałych materiałów oraz pełne zalanie modułu stanowią gwarancję odporności na wibracje, pył oraz wilgoć. 2-otworowy system montażu śrubowego umożliwia łatwe i stabilne mocowanie na różnorodnych powierzchniach wewnątrz szaf sterowniczych lub bezpośrednio na maszynie.
Elastyczne i niezawodne połączenia – złącza M12
Urządzenie posiada trzy typy złączy M12:
- Wejścia pomiarowe 4x M12 (5-pin, żeńskie) – dla czujników temperatury i rezystancji, pozwalające na szybkie i pewne podłączenie sensorów.
- Bus In/Out (6-pin, męskie/żeńskie) – umożliwiają szybkie wpięcie w architekturę systemową Cube67, gwarantując przepływ informacji i zasilania.
Bezpieczeństwo i diagnostyka
Moduł wyposażony jest w zaawansowane funkcje diagnostyczne: sygnalizację LED dla każdego kanału, monitorowanie przeciążenia oraz zwarcia, a także detekcję niedonapięcia. Funkcje te znacznie ułatwiają serwisowanie oraz redukują ryzyko przestojów produkcyjnych.
Kluczowe cechy produktu Cube67 AI4 E 4xM12 RTD Kod 56741
- Moduł analogowy 4-kanałowy do pomiaru temperatury i rezystancji
- Szczelna obudowa IP67, odporność na trudne warunki przemysłowe
- Złącza M12 – szybki i pewny montaż
- Szeroka kompatybilność z czujnikami RTD oraz standardowymi rezystorami
- Pełna diagnostyka stanów pracy za pomocą magistrali i LED
- Kompaktowa budowa – oszczędność miejsca i prosty montaż
Cube67 AI4 E 4xM12 RTD to propozycja dla wymagających aplikacji przemysłowych, w których liczy się niezawodność, odporność na trudne warunki środowiskowe oraz szybka diagnostyka.
