Moduł rozszerzający
DIO8 - 0.5 A (E) - 4× M12
odporny na zwarcie i przeciążenie
Cyfrowe wejścia/wyjścia (multifunkcyjne)
Hygienic Design
Stal szlachetna, polerowana
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
Przewód przyłączeniowy: F&B, F&B Pro, Steel
Połącz produkt
Przewód sygnałowyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze US DC | 24 V |
| Napięcie robocze UA DC | 24 V |
| Pobór prądu maks. | 50 mA |
| Prąd sumaryczny UA maks. | 4 A |
| Prąd sumaryczny US maks. | 4 A |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Type input | PNP, for 3-wire sensors or mechanical switches |
| Filtr czasu wejścia | 1 ms |
| Prąd czujnika US na wejście maks. | 0,2 A |
Dane elektryczne | Wyjście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 0,5 A |
| Obciążenie lampowe | 10 W |
Diagnozy
| Ostrzeżenie aktuatora | na kanał przez LED i magistralę |
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (ISO 20653:2013) | IP69K |

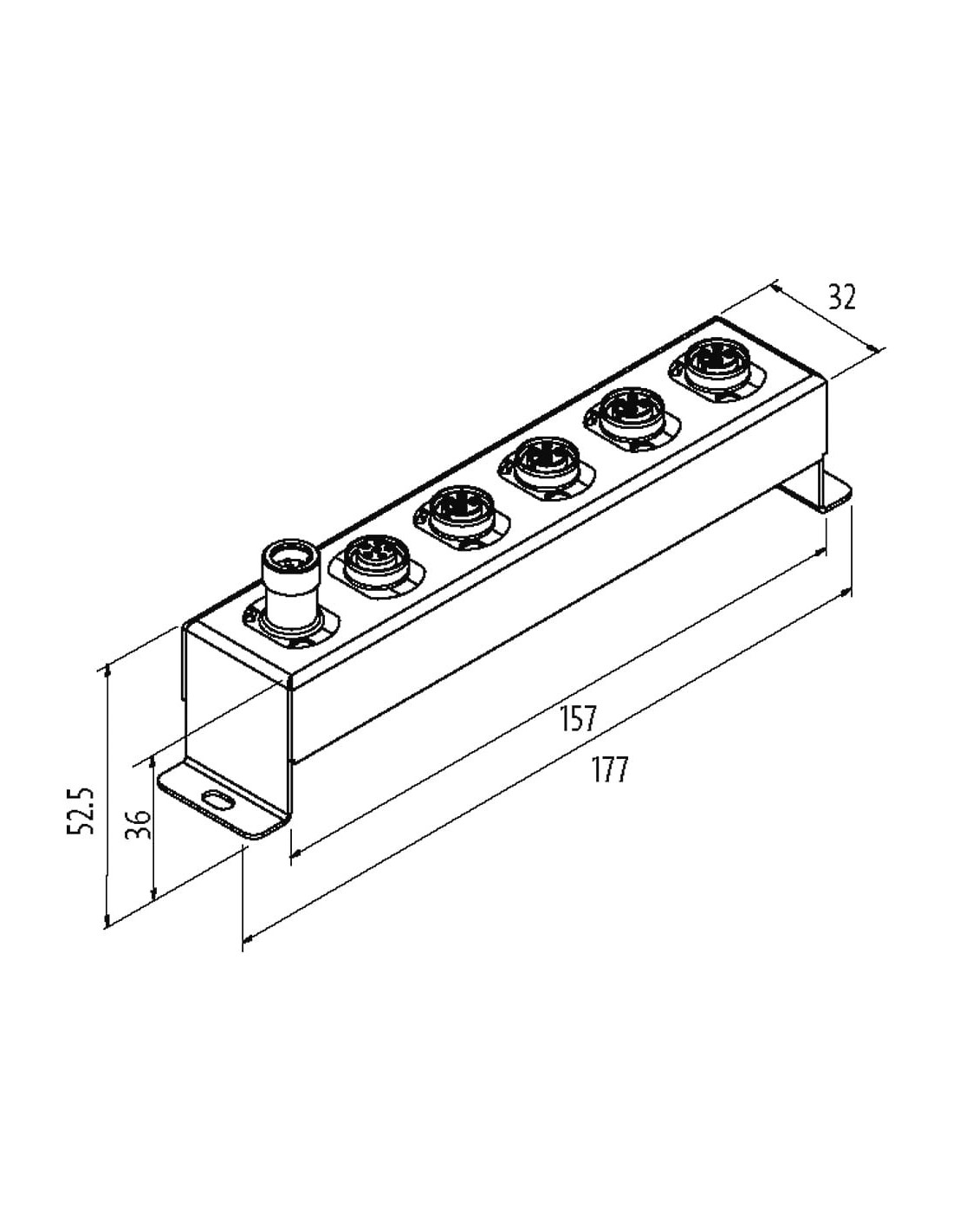

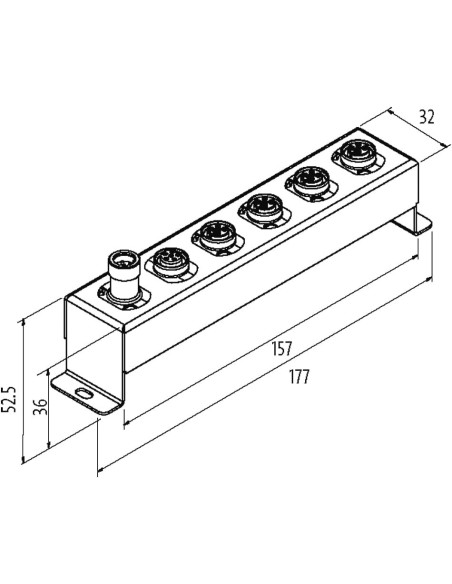

Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 54 mm |
| Szerokość | 32 mm |
| Głębokość | 177 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 75 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | 0-3 |
| Typ przyłącza 2 | Bus In |
| Typ przyłącza 3 | Bus Out |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | DI / DO 0.x |
| PIN 3 | 0 V |
| PIN 4 | DI / DO 1.x |
| PIN 5 | PE |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 6 |
| PIN 1 | 24 V DC (UA) |
| PIN 2 | 24 V DC (US) |
| PIN 3 | 0 V |
| PIN 4 | Bus internal |
| PIN 5 | Bus internal |
| PIN 6 | 0 V |
Typ przyłącza 3
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 6 |
| PIN 1 | 24 V DC (UA) |
| PIN 2 | 24 V DC (US) |
| PIN 3 | 0 V |
| PIN 4 | Bus internal |
| PIN 5 | Bus internal |
| PIN 6 | 0 V |

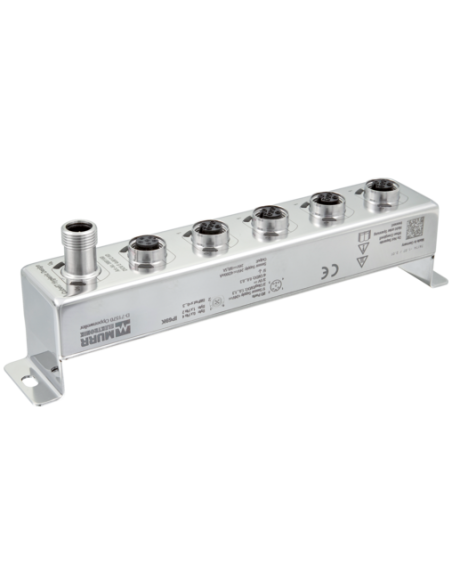

Moduł sieciowy Cube67 Hygienic Design 5661160 — Solidność i bezpieczeństwo w trudnych warunkach
Cube67 Hygienic Design 5661160 to nowoczesny moduł sieciowy zaprojektowany z myślą o aplikacjach wymagających najwyższych standardów higieny oraz odporności na trudne warunki przemysłowe. Wykonany z wysokiej jakości stali nierdzewnej, spełnia wymagania branż spożywczej i farmaceutycznej, a także wszędzie tam, gdzie kluczowa jest wysoka odporność na korozję i agresywne środowiska.
Higieniczna obudowa IP69K — idealny wybór do przemysłu spożywczego i farmaceutycznego
Obudowa o stopniu ochrony IP69K zapewnia pełną ochronę przed pyłem, wodą, a także intensywnym myciem pod wysokim ciśnieniem. Polerowana stal nierdzewna gwarantuje łatwość utrzymania czystości oraz ogranicza osadzanie się zabrudzeń. Moduł jest w pełni zalany, co dodatkowo zwiększa jego odporność na czynniki zewnętrzne i zabezpiecza elektronikę.
Zaawansowane funkcje i szerokie możliwości integracji
Moduł rozszerzający DIO8 — 0,5 A umożliwia jednoczesną obsługę ośmiu wejść/wyjść cyfrowych (multifunkcyjnych), zrealizowanych na czterech złączach M12. Umożliwia to elastyczne podłączenie różnorodnych czujników i elementów wykonawczych. Konstrukcja modułu pozwala na łatwą integrację z istniejącymi systemami Cube67, zapewniając komunikację za pomocą magistrali oraz bezproblemowe rozbudowywanie instalacji automatyki.
- Wysoka odporność na zwarcia i przeciążenia — zwiększone bezpieczeństwo instalacji
- Szybki montaż dzięki dwóm otworom śrubowym
- Kontrola i diagnostyka poprzez diody LED oraz magistralę — informacja o stanie modułu i poszczególnych kanałów
- Szeroki zakres temperatur pracy: od 0°C do 55°C, idealny do pracy w trudnym środowisku przemysłowym
Typowe zastosowania modułu sieciowego Cube67 Hygienic Design
Cube67 Hygienic Design 5661160 znajduje zastosowanie wszędzie tam, gdzie niezbędne są komponenty odporne na kontakt z wodą, substancjami chemicznymi oraz częstą dezynfekcję. Doskonale sprawdza się w:
- Automatyce przemysłu spożywczego i przetwórczego
- Liniach produkcyjnych i pakujących w branży farmaceutycznej
- Procesach technologicznych wymagających zachowania najwyższych norm higienicznych
- Strefach mokrych i myjniach przemysłowych
Łatwe podłączenie i kompatybilność
Moduł jest kompatybilny z szeroką gamą przewodów: F&B, F&B Pro, Steel. Intuicyjne złącza M12 (5- i 6-pinowe) pozwalają na szybkie i pewne podłączenie sygnałów oraz magistrali. Różne opcje kodowania oraz dostępność zarówno gniazd męskich, jak i żeńskich ułatwiają integrację w rozbudowanych systemach automatyki przemysłowej.
Korzyści z zastosowania modułu Cube67 Hygienic Design 5661160
- Maksymalna niezawodność działania nawet w agresywnych środowiskach
- Spełnienie najsurowszych norm higieny — zgodność z normą ISO 20653:2013
- Szybka rozbudowa systemów automatyki bez konieczności długotrwałego montażu
- Wbudowane funkcje diagnostyczne wspierające szybkie wykrycie i usunięcie awarii
Wybór Cube67 Hygienic Design 5661160 to gwarancja długotrwałej i bezawaryjnej pracy modułów sieciowych w najbardziej wymagających aplikacjach przemysłu spożywczego, farmaceutycznego oraz w strefach o podwyższonych wymaganiach sanitarnych.
