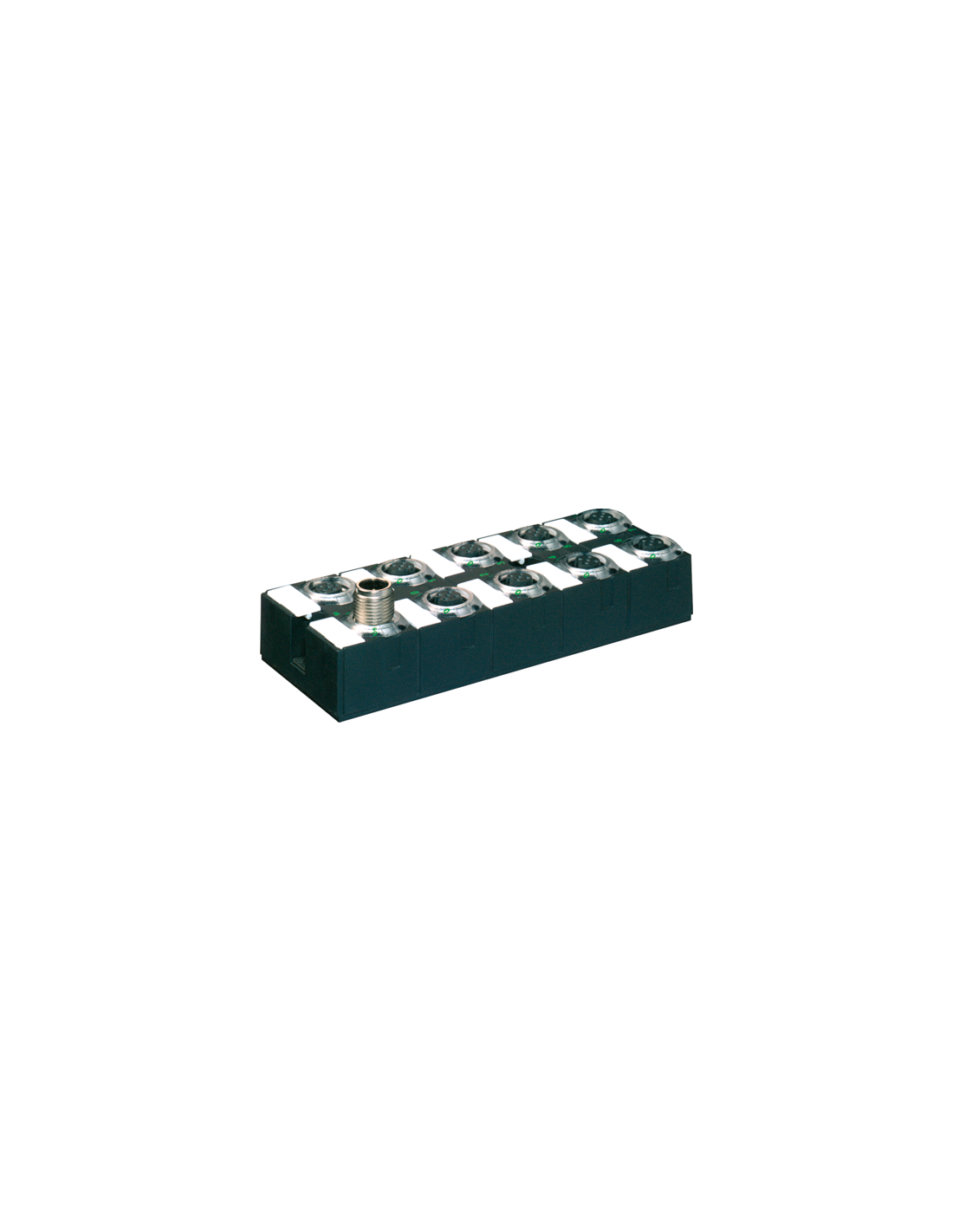

Moduł rozszerzający
DI16 (E) NPN - 8× M12
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
Połącz produkt
Przewód systemowyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze US DC | 24 V |
| Pobór prądu maks. | 50 mA |
| Prąd sumaryczny UA maks. | 4 A |
| Prąd sumaryczny US maks. | 4 A |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Type input | for 3-wire sensors or mechanical switches, NPN |
| Filtr czasu wejścia | 1 ms |
| Prąd czujnika US na wejście maks. | 0,2 A |
Diagnozy
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |

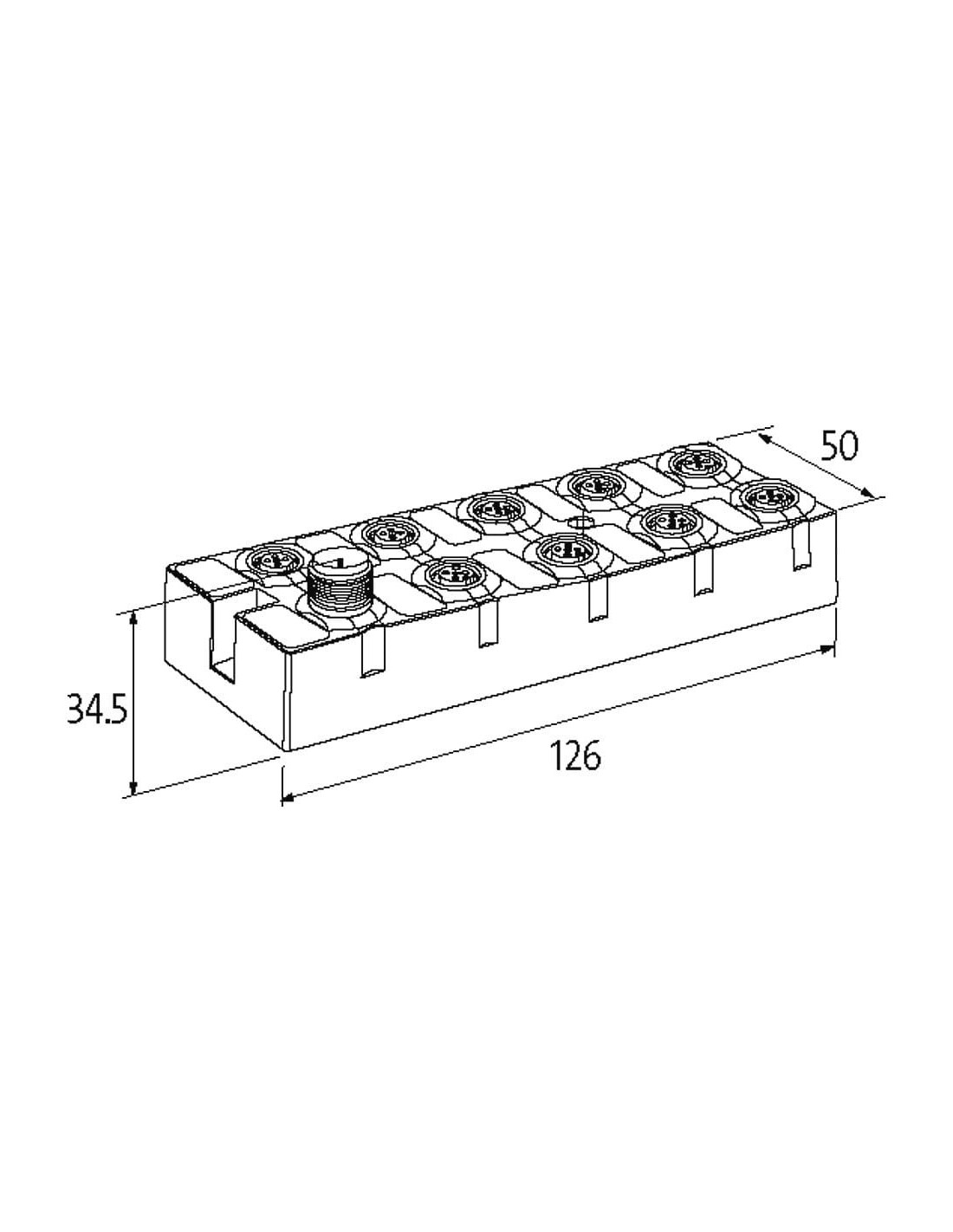

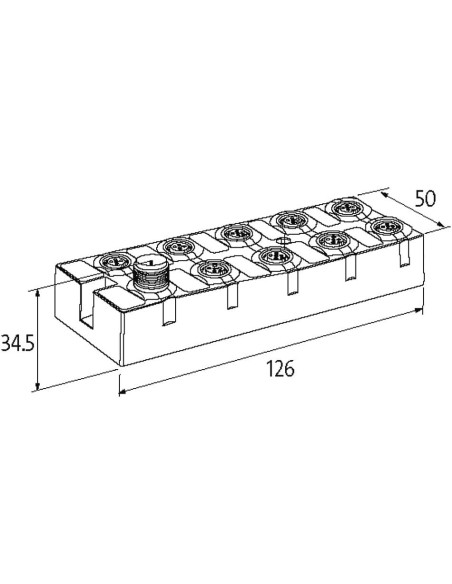

Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 126 mm |
| Szerokość | 50 mm |
| Głębokość | 34,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 75 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | 0-7 |
| Typ przyłącza 2 | Bus In |
| Typ przyłącza 3 | Bus Out |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | DI / Diag 10-17 |
| PIN 3 | 0 V |
| PIN 4 | DI 0-7 |
| PIN 5 | PE |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 6 |
| PIN 1 | 24 V DC (UA) |
| PIN 2 | 24 V DC (US) |
| PIN 3 | 0 V |
| PIN 4 | Bus internal |
| PIN 5 | Bus internal |
| PIN 6 | 0 V |
Typ przyłącza 3
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 6 |
| PIN 1 | 24 V DC (UA) |
| PIN 2 | 24 V DC (US) |
| PIN 3 | 0 V |
| PIN 4 | Bus internal |
| PIN 5 | Bus internal |
| PIN 6 | 0 V |

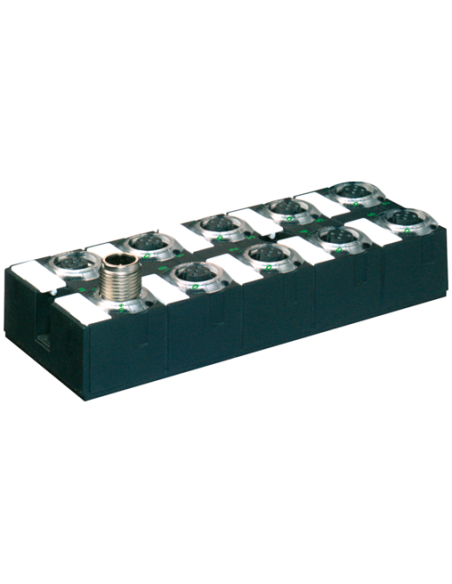

Moduł sieciowy Cube67 I/O DI16 E 8xM12 NPN 56606 – profesjonalne rozwiązanie dla automatyki przemysłowej
Moduł Cube67 I/O DI16 E 8xM12 NPN (kod produktu: 56606) to zaawansowany moduł wejść cyfrowych, zaprojektowany do rozszerzania systemów automatyki w wymagających środowiskach przemysłowych. Urządzenie wyposażone jest w 16 wejść cyfrowych typu NPN oraz złącza M12, co zapewnia wszechstronność podczas instalacji i integracji z różnymi systemami sterowania.
Najważniejsze zalety modułu Cube67 I/O DI16 E 8xM12 NPN
- Wysoka odporność na warunki zewnętrzne – obudowa całkowicie zalana masą ochronną, co pozwala na pracę w trudnych warunkach przemysłowych (stopień ochrony IP67).
- Szybka i łatwa instalacja – zastosowanie popularnych złącz M12 umożliwia błyskawiczne podłączenie czujników oraz innych elementów automatyki, bez potrzeby specjalistycznych narzędzi.
- 16 wejść NPN – moduł pozwala na podłączenie do 16 czujników lub przełączników mechanicznych w standardzie NPN (3-przewodowe).
- Zaawansowana diagnostyka – wbudowane funkcje diagnostyczne (zwarcie, przeciążenie, spadek napięcia, sygnalizacja LED na każdym kanale) gwarantują szybkie rozpoznanie usterek oraz ich lokalizację.
- Wytrzymałość mechaniczna – kompaktowe wymiary (126 × 50 × 34,5 mm) oraz montaż śrubowy umożliwiają wygodną integrację modułu nawet w ograniczonej przestrzeni.
Zastosowanie modułu Cube67 I/O DI16 E 8xM12 NPN
Moduł doskonale sprawdzi się w automatyce przemysłowej, systemach transportu, liniach produkcyjnych oraz instalacjach wymagających niezawodnego gromadzenia i przesyłania sygnałów cyfrowych. Dzięki odporności na przeciążenia i zwarcia oraz szerokiemu zakresowi temperatury pracy (od 0°C do 55°C), jest rekomendowany do użytku w trudnych warunkach fabrycznych i magazynowych.
- Zbieranie sygnałów z czujników w maszynach i urządzeniach przemysłowych
- Integracja z systemami sterowania PLC
- Rozwiązania dla automatyki budynkowej
- Monitorowanie i kontrola procesów produkcyjnych
Funkcjonalność i bezpieczeństwo
Ochrona urządzenia na poziomie IP67 zapewnia niezawodność działania w środowiskach narażonych na wilgoć i pył. Moduł wyposażony jest w złącza systemowe do szeregowego łączenia kolejnych modułów Cube67, co umożliwia budowanie elastycznych i skalowalnych struktur sieciowych w zakładzie produkcyjnym.
Podsumowanie – moduł I/O Cube67 DI16 E 8xM12 NPN
Wybierając Cube67 I/O DI16 E 8xM12 NPN, otrzymuje się niezawodne i uniwersalne rozwiązanie dla wszystkich aplikacji wymagających efektywnego przesyłania sygnałów cyfrowych w nowoczesnych systemach automatyki przemysłowej.
