Moduł rozszerzający
DO16 - Valve (E) 0.5 m
Wtyczka wielostykowa (0.05 A)
FESTO - CPV-SC (SUB-D26)
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
Połącz produkt
Przewód systemowyPokaż wszystko
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze UA DC | 24 V |
| Pobór prądu maks. | 50 mA |
| Prąd sumaryczny UA maks. | 4 A |
| Prąd sumaryczny US maks. | 4 A |
Dane elektryczne | Wyjście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 0,05 A |
Diagnozy
| Ostrzeżenie aktuatora | na kanał przez magistralę |
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |

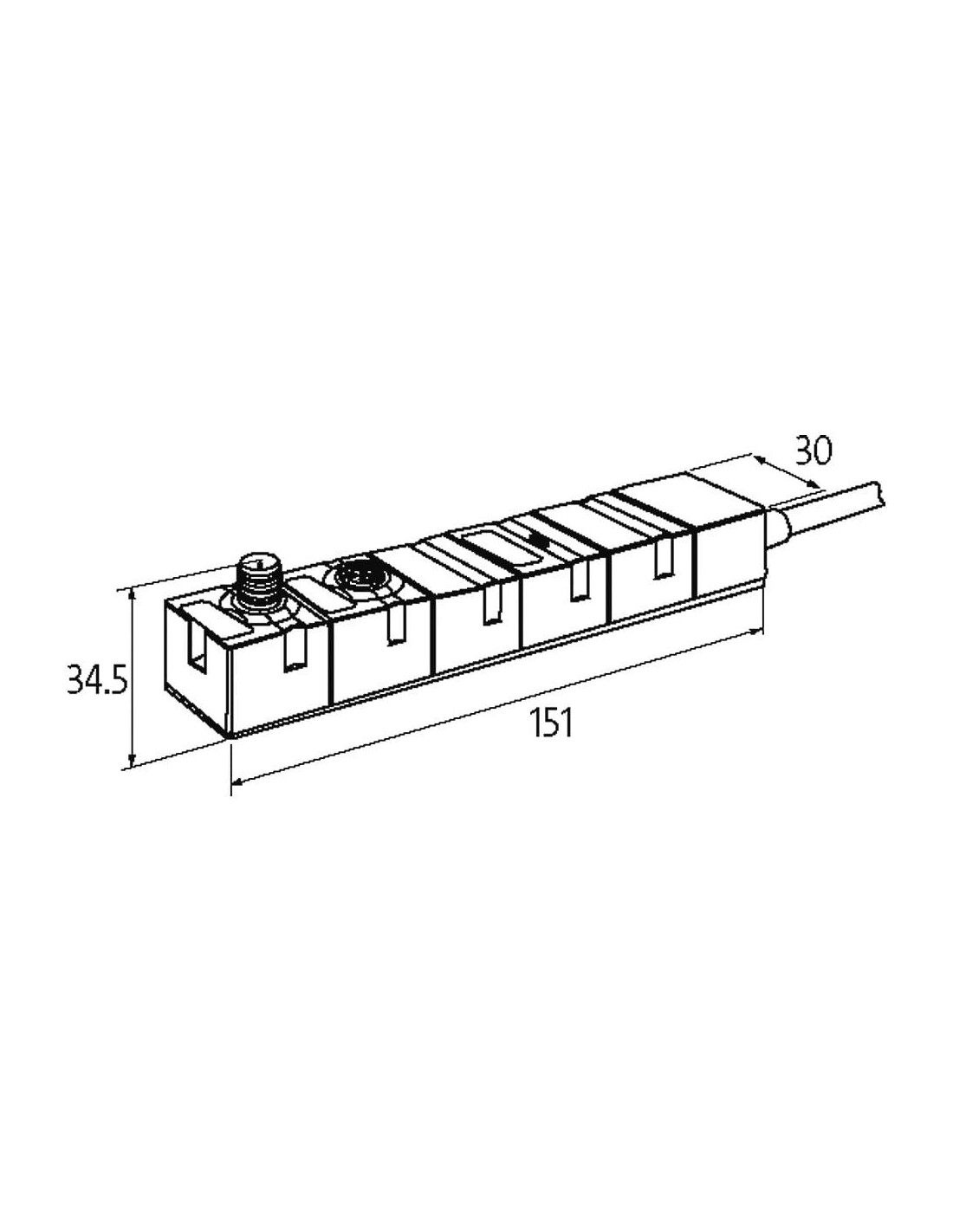

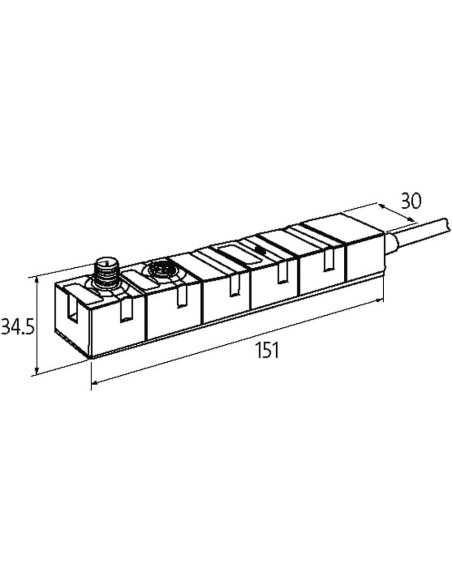

Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 150 mm |
| Szerokość | 30 mm |
| Głębokość | 34,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 75 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | Bus In |
| Typ przyłącza 2 | Bus Out |
| Typ przyłącza 3 | Data |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 6 |
| PIN 1 | 24 V DC (UA) |
| PIN 2 | 24 V DC (US) |
| PIN 3 | 0 V |
| PIN 4 | Bus internal |
| PIN 5 | Bus internal |
| PIN 6 | 0 V |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 6 |
| PIN 1 | 24 V DC (UA) |
| PIN 2 | 24 V DC (US) |
| PIN 3 | 0 V |
| PIN 4 | Bus internal |
| PIN 5 | Bus internal |
| PIN 6 | 0 V |
Typ przyłącza 3
| Family construction form | D-Sub |
| Gender | female |
| Liczba biegunów | 26 |
| PIN 1 | Out 1 |
| PIN 2 | Out 2 |
| PIN 3 | Out 3 |
| PIN 4 | Out 4 |
| PIN 5 | Out 5 |
| PIN 6 | Out 6 |
| PIN 7 | Out 7 |
| PIN 8 | Out 8 |
| PIN 9 | Out 9 |
| PIN 10 | Out 10 |
| PIN 11 | Out 11 |
| PIN 12 | Out 12 |
| PIN 13 | Out 13 |
| PIN 14 | Out 14 |
| PIN 15 | Out 15 |
| PIN 16 | Out 16 |
| PIN 17 | n.c. |
| PIN 18 | n.c. |
| PIN 19 | n.c. |
| PIN 20 | n.c. |
| PIN 21 | n.c. |
| PIN 22 | n.c. |
| PIN 23 | 0 V |
| PIN 24 | Sens |
| PIN 25 | n.c. |
| PIN 26 | n.c. |

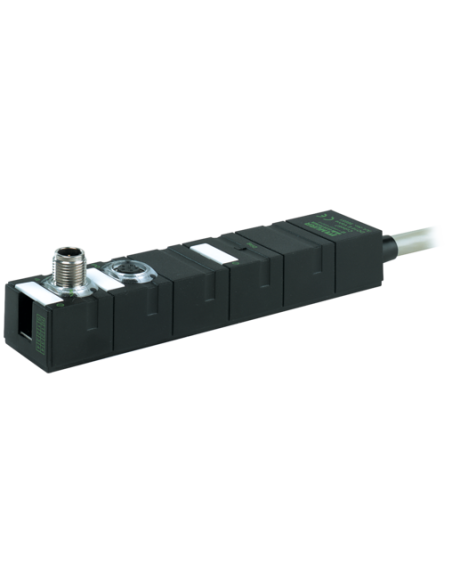

Zawór Cube67 DO16 CPV-SC 26-kolano Sub-D 5665103 – Moduł rozszerzający do rozwiązań automatyki przemysłowej
Zawór Cube67 DO16 CPV-SC 26-kolano Sub-D 5665103 to wysokiej klasy moduł rozbudowujący, dedykowany do integracji z systemami automatyki przemysłowej, szczególnie w zastosowaniach z wyspami zaworowymi FESTO serii CPV-SC, wyposażonymi w złącze SUB-D26. Dzięki całkowicie zalanej obudowie moduł gwarantuje podwyższoną odporność na czynniki zewnętrzne oraz umożliwia bezpieczną i stabilną pracę w wymagającym środowisku przemysłowym.
Zalety modułu Cube67 DO16 – Niezawodność i uniwersalność
Cube67 DO16 zapewnia doskonałą odporność na przeciążenia oraz zwarcia, co czyni go rozwiązaniem szczególnie stabilnym i bezpiecznym. Dzięki zgodności ze standardem ochrony IP67, moduł umożliwia montaż bezpośrednio w strefach roboczych, gdzie występują wilgoć, pył czy rozpryski cieczy.
- Uniwersalne zastosowanie – współpraca z wyspami zaworowymi FESTO CPV-SC (Sub-D 26-pinów)
- Wysoka odporność mechaniczna – obudowa w pełni zalana żywicą, minimalizująca ryzyko uszkodzeń
- Prosty montaż – dwa otwory śrubowe ułatwiają szybkie i solidne zamocowanie urządzenia
- Bezpieczna praca – ochrona przeciążeniowa i zwarciowa na każdym kanale
- Sygnalizacja LED – ułatwia diagnostykę oraz szybkie wykrywanie nieprawidłowości
- Kompaktowe wymiary – idealne rozwiązanie do zabudowy w miejscach o ograniczonej przestrzeni
Możliwości wykorzystania zaworu rozszerzającego Cube67 DO16
Moduł Cube67 DO16 znajduje zastosowanie wszędzie tam, gdzie wymagane jest precyzyjne i bezpieczne sterowanie siłownikami lub zaworami pneumatycznymi. Jego typowe zastosowanie obejmuje linie produkcyjne, maszyny pakujące, automatyczne systemy montażowe oraz aplikacje, które wymagają szybkiej rozbudowy liczby wyjść cyfrowych, bez konieczności prowadzenia dodatkowego okablowania.
Wielość dostępnych złączy pozwala na elastyczne podłączanie zarówno do magistrali systemu, jak i adapterów różnego typu. Specjalne wyjście Sub-D 26-pinowe dedykowane jest do prostego połączenia z wielokanałowymi wyspami zaworowymi, zapewniając szybką i uporządkowaną komunikację z urządzeniami wykonawczymi.
Parametry użytkowe – Komfort codziennej eksploatacji
Moduł Cube67 DO16 CPV-SC gwarantuje intuicyjną obsługę za pomocą czytelnych wskaźników LED, a diagnostyka online umożliwia szybkie wykrycie awarii kanału, przeciążenia lub braku napięcia. Dzięki solidnej konstrukcji oraz wysokiej klasie szczelności IP67, moduł sprawdzi się również w trudnych warunkach produkcyjnych oraz halach magazynowych.
- Łatwa integracja z systemami Cube67
- Praca w szerokim zakresie temperatur – od 0°C do 55°C (eksploatacja) oraz -20°C do 75°C (przechowywanie)
- Kompaktowa konstrukcja – wysokość 150 mm, szerokość 30 mm, głębokość 34,5 mm
Zawór Cube67 DO16 CPV-SC 26-kolano Sub-D 5665103 to idealne rozwiązanie dla wymagających aplikacji przemysłowych, gdzie liczy się niezawodność, szybka diagnostyka i łatwość rozbudowy systemu automatyki.
