Moduł rozszerzający
DO8 - Valve (E) 0.5 m
Wtyczka wielostykowa (70 mA)
FESTO - CPV (SUB-D9)
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
Połącz produkt
Przewód systemowyPokaż wszystko
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze UA DC | 24 V |
| Pobór prądu maks. | 50 mA |
| Prąd sumaryczny UA maks. | 4 A |
| Prąd sumaryczny US maks. | 4 A |
Dane elektryczne | Wyjście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 0,05 A |
Diagnozy
| Ostrzeżenie aktuatora | na kanał przez magistralę |
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |

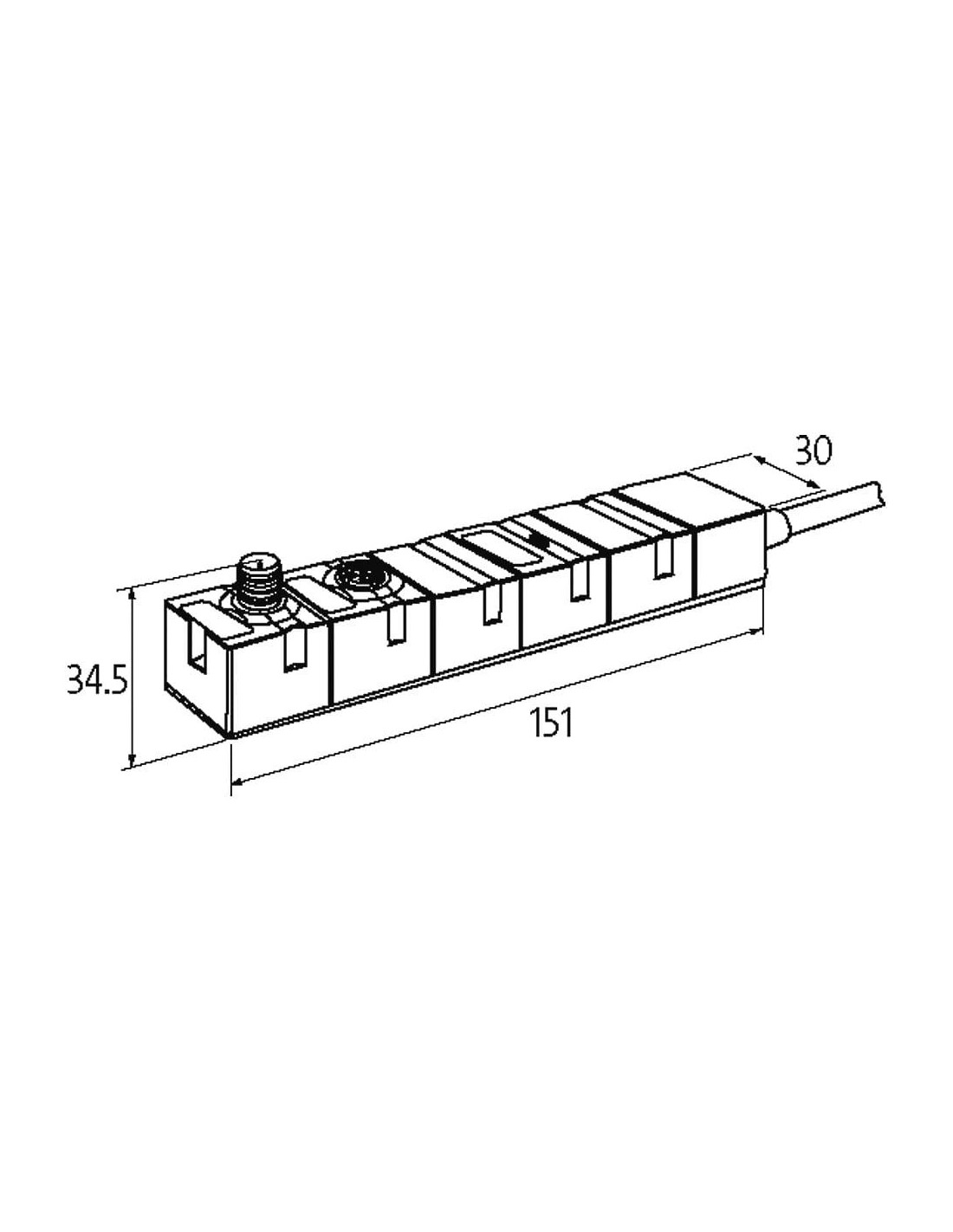

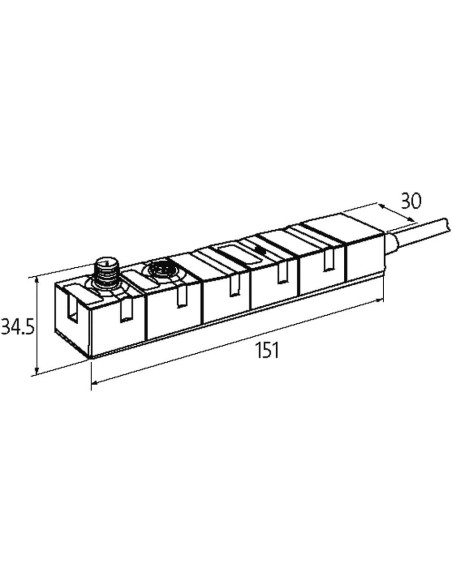

Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 150 mm |
| Szerokość | 30 mm |
| Głębokość | 34,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 75 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | Bus In |
| Typ przyłącza 2 | Bus Out |
| Typ przyłącza 3 | Data |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 6 |
| PIN 1 | 24 V DC (UA) |
| PIN 2 | 24 V DC (US) |
| PIN 3 | 0 V |
| PIN 4 | Bus internal |
| PIN 5 | Bus internal |
| PIN 6 | 0 V |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 6 |
| PIN 1 | 24 V DC (UA) |
| PIN 2 | 24 V DC (US) |
| PIN 3 | 0 V |
| PIN 4 | Bus internal |
| PIN 5 | Bus internal |
| PIN 6 | 0 V |
Typ przyłącza 3
| Family construction form | D-Sub |
| Gender | male |
| Liczba biegunów | 25 |
| PIN 1 | Out 1 |
| PIN 2 | Out 2 |
| PIN 3 | Out 3 |
| PIN 4 | Out 4 |
| PIN 5 | Out 5 |
| PIN 6 | Out 6 |
| PIN 7 | Out 7 |
| PIN 8 | Out 8 |
| PIN 9 | 0 V Sens |

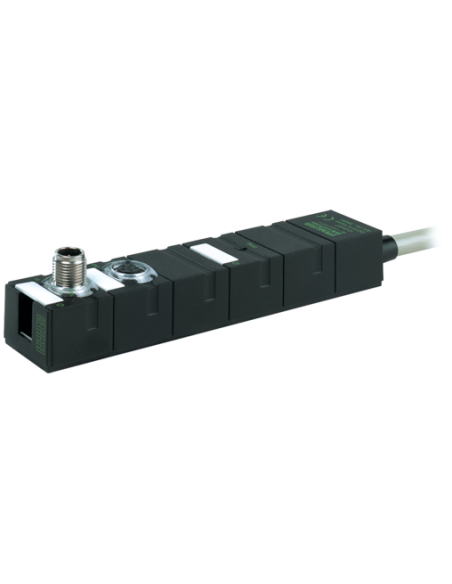

Moduł sieciowy Cube67 DO8 E Zawór CPV(9) dla FESTO CPV – Rozwiązanie do automatyki przemysłowej
Moduł sieciowy Cube67 DO8 E Zawór CPV(9) to specjalistyczny, kompaktowy moduł do sterowania elektrozaworami, dedykowany do współpracy z rozdzielaczami FESTO CPV. Urządzenie posiada kod produktu 5665501, co czyni je niezawodnym i skutecznym rozwiązaniem w rozproszonych systemach automatyki przemysłowej, zwłaszcza w środowiskach wymagających najwyższej klasy odporności na warunki zewnętrzne oraz niezawodności działania.
Najważniejsze cechy modułu Cube67 DO8 E
- Osiem wyjść cyfrowych (DO8), dedykowanych do sterowania zaworami, co umożliwia elastyczną rozbudowę stacji zaworowych.
- Wysoka odporność mechaniczna oraz szczelność klasy IP67 – całkowicie zalana obudowa zapewnia bezpieczną pracę nawet w trudnych warunkach przemysłowych, np. w strefach o podwyższonej wilgotności czy zapyleniu.
- Wtyczka wielostykowa (SUB-D9) FESTO CPV, gwarantująca szybkie i niezawodne połączenie z wyspą zaworową FESTO CPV.
- Prosta komunikacja i montaż dzięki standaryzowanym złączom M12 (6-pinowym) typu Bus In oraz Bus Out.
- Wbudowane funkcje diagnostyczne (detekcja zwarć, przeciążeń, diagnostyka podnapięciowa i LED-owa), co zwiększa bezpieczeństwo oraz ułatwia serwisowanie systemu.
- Standardowe napięcie zasilania 24 V DC, kompatybilne z większością rozwiązań przemysłowych.
Zastosowanie modułu Cube67 DO8 E Zawór CPV(9)
Moduł Cube67 DO8 E znajduje zastosowanie w zaawansowanych systemach sterowania maszyn oraz automatyzacji procesów przemysłowych. Idealnie sprawdza się w branżach takich jak produkcja, montaż, transport wewnętrzny (logistyka), automotive, przemysł spożywczy oraz w sektorach, gdzie sterowanie pneumatyczne wymaga niezawodnych i łatwo rozbudowywalnych rozwiązań.
- Budowa maszyn i linii produkcyjnych – ułatwia integrację rozproszonych wysp zaworowych z głównym systemem sterowania.
- Sterowanie wyspą zaworową FESTO CPV – szybkie, proste i bezpieczne połączenie przy minimalnym okablowaniu.
- Modernizacja lub rozbudowa istniejących instalacji automatyki.
Możliwości i zalety wdrożenia Cube67 DO8 E dla FESTO CPV
Wdrożenie tego modułu pozwala na znaczące zwiększenie niezawodności oraz redukcję kosztów utrzymania instalacji dzięki:
- Ograniczeniu liczby przewodów w instalacji poprzez możliwość lokalnego sterowania grupą zaworów.
- Łatwości rozbudowy systemu – elastyczny montaż na dwóch śrubach oraz zunifikowana forma mechaniczna.
- Pełnej diagnozie stanu wyjść – ogranicza przestoje wynikające z awarii.
- Szybkiej identyfikacji problemów dzięki diagnostyce przez magistralę i LED.
Moduł zapewnia także wysoki stopień ochrony IP67, co pozwala na jego stosowanie zarówno w szafach sterowniczych, jak i bezpośrednio w strefach roboczych maszyn.
Przykładowe środowiska pracy oraz kompatybilność
Cube67 DO8 E Zawór CPV(9) współpracuje m.in. z rozdzielaczami FESTO CPV oraz wszelkimi rozproszonymi systemami automatyki, bazującymi na platformie Cube67 firmy Murrelektronik. Dzięki wysokiej jakości wykonania i inteligentnym funkcjom diagnostycznym, moduł stanowi nieocenione wsparcie dla utrzymania ruchu oraz projektantów systemów automatyki.
