Moduł rozszerzający
DIO8 - 1.6 A (E) 2 m (open cable)
Z niezakończoną końcówką przewodu
Cyfrowe wejścia/wyjścia (multifunkcyjne)
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
Połącz produkt
Przewód systemowyPokaż wszystko
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze US DC | 24 V |
| Napięcie robocze UA DC | 24 V |
| Pobór prądu maks. | 30 mA |
| Prąd sumaryczny UA maks. | 4 A |
| Prąd sumaryczny US maks. | 4 A |
Dane elektryczne | Wejście
| Type input | PNP, for 3-wire sensors or mechanical switches |
| Filtr czasu wejścia | 1 ms |
| Obciążalność prądowa maks. | 1,6 A |
Dane elektryczne | Wyjście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd łączeniowy maks. | 60 mA |
Dane techniczne | Komunikacja przemysłowa
| Parametryzacja kanałów I/O | Diagnoseeingang, Wejście, Wyjście |
Diagnozy
| Ostrzeżenie aktuatora | na kanał przez magistralę |
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |

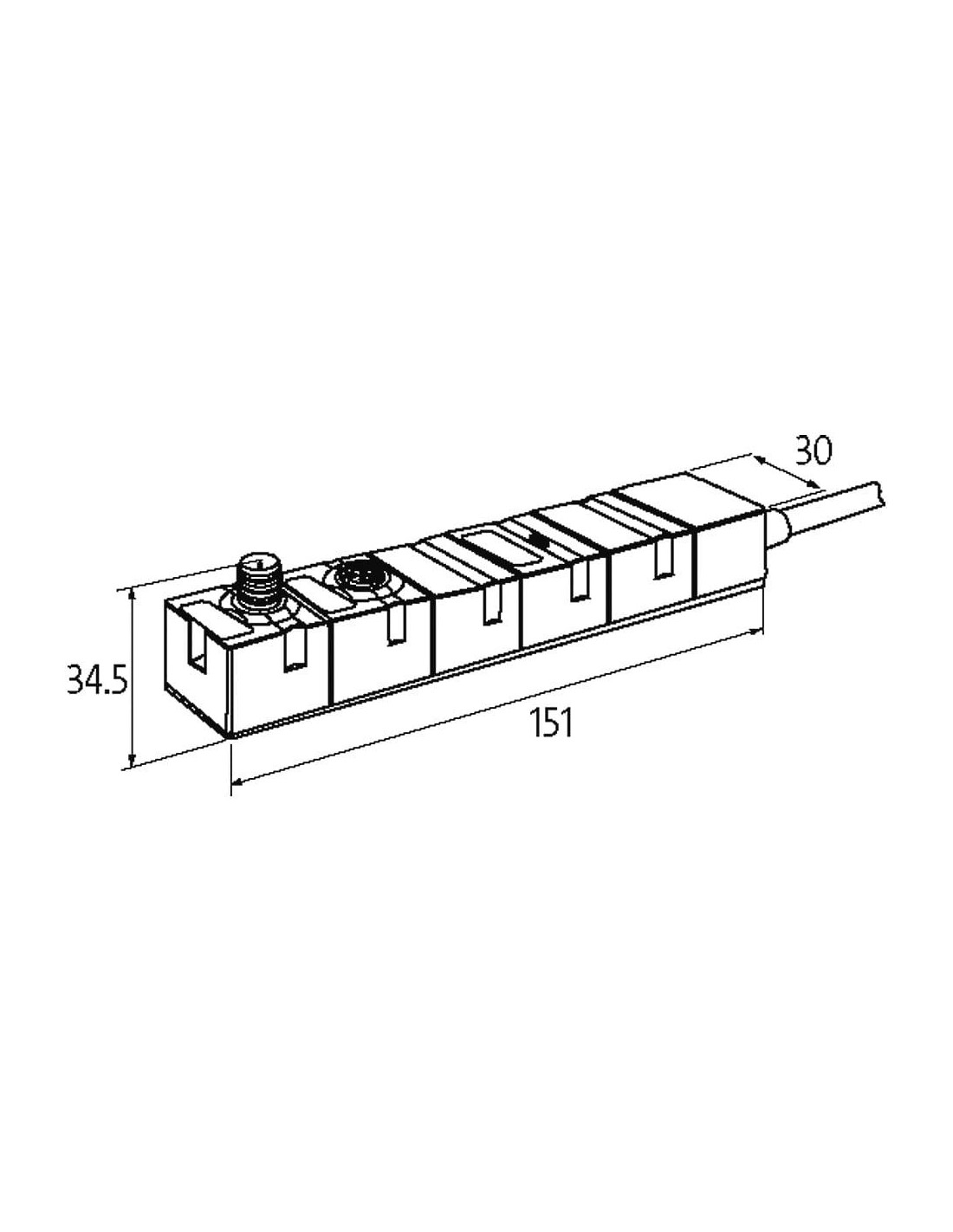

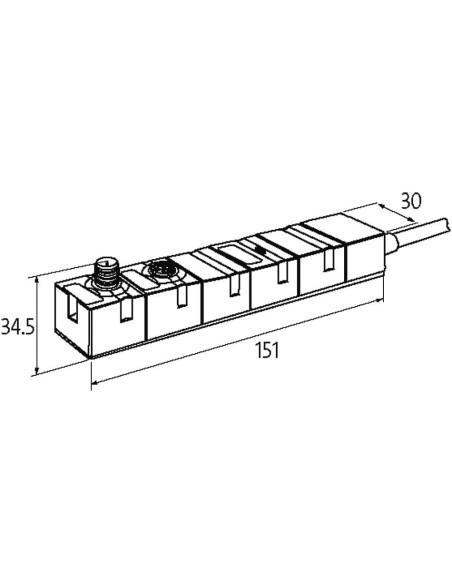

Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 150 mm |
| Szerokość | 30 mm |
| Głębokość | 34,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 75 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | Bus In |
| Typ przyłącza 2 | Bus Out |
| Typ przyłącza 3 | Data |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 6 |
| PIN 1 | 24 V DC (UA) |
| PIN 2 | 24 V DC (US) |
| PIN 3 | 0 V |
| PIN 4 | Bus internal |
| PIN 5 | Bus internal |
| PIN 6 | 0 V |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 6 |
| PIN 1 | 24 V DC (UA) |
| PIN 2 | 24 V DC (US) |
| PIN 3 | 0 V |
| PIN 4 | Bus internal |
| PIN 5 | Bus internal |
| PIN 6 | 0 V |
Typ przyłącza 3
| Family construction form | free cable end |
| Kolor uchwytu stykowego | szary |
| Liczba biegunów | 10 |
| PIN 1 | In / Out 1 |
| PIN 2 | In / Out 2 |
| PIN 3 | In / Out 3 |
| PIN 4 | In / Out 4 |
| PIN 5 | In / Out 5 |
| PIN 6 | In / Out 6 |
| PIN 7 | In / Out 7 |
| PIN 8 | In / Out 8 |
| PIN 9 | 0 V |
| PIN 10 | 24 V DC Sensor (UA) |

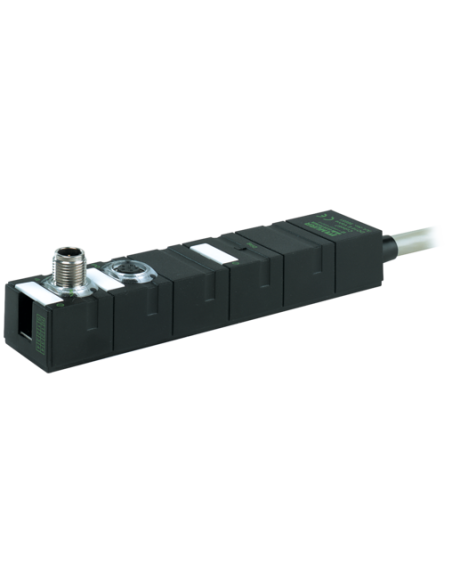

Moduł sieciowy Cube67 I/O DIO8 E, przewód 2 m – Rozszerzenie systemów automatyki
Moduł sieciowy Cube67 I/O DIO8 E to nowoczesny i kompaktowy moduł wejść/wyjść cyfrowych, dedykowany do wymagających aplikacji w automatyce przemysłowej. Urządzenie umożliwia obsługę ośmiu konfigurowalnych kanałów I/O, wspierając elastyczność integracji z szeroką gamą czujników oraz elementów wykonawczych. Model wyposażony jest w przewód o długości 2 metrów zakończony wolną końcówką, co ułatwia podłączenie w różnych instalacjach i pozwala na dostosowanie do specyfiki systemu.
Najważniejsze cechy modułu Cube67 I/O DIO8 E
- Kompaktowa konstrukcja o szerokości zaledwie 30 mm i długości 151 mm – idealna do montażu nawet w ograniczonych przestrzeniach rozdzielnic.
- Pełna szczelność zgodna ze standardem IP67 – gwarantuje odporność na kurz oraz wilgoć, umożliwiając instalację bezpośrednio w obszarze roboczym maszyn.
- Obudowa całkowicie zalana – zapewnia wysoki poziom zabezpieczenia komponentów elektronicznych przed czynnikami zewnętrznymi.
- Możliwość pracy w szerokim zakresie temperatur – od 0°C do +55°C podczas eksploatacji oraz od -20°C do +75°C podczas przechowywania.
- Multifunkcyjne kanały cyfrowe – obsługuje zarówno wejścia, jak i wyjścia, co zapewnia elastyczność dopasowania do potrzeb aplikacji.
- Łatwa integracja z systemami magistrali – dzięki złączom typu M12 (Bus In/Bus Out) oraz dedykowanemu przewodowi do podłączenia sygnałów I/O.
- Zaawansowana diagnostyka – wbudowane funkcje rozpoznawania zwarć, przeciążeń, spadków napięcia oraz podgląd stanu przez diody LED i system komunikacji magistralowej.
- Zgodność z normami automatyki – spełnia wymagania standardu EN 61131-2.
Możliwości zastosowania – Cube67 I/O DIO8 E
Moduły rozszerzające Cube67 są znakomitym rozwiązaniem dla:
- Zdecentralizowanych systemów automatyki maszyn i linii produkcyjnych, gdzie wymagane jest szybkie zbieranie sygnałów oraz sterowanie wieloma urządzeniami wykonawczymi.
- Procesów wymagających wysokiej niezawodności działania układów automatyki w trudnych warunkach przemysłowych (fabryki, zakłady obróbcze, systemy montażowe).
- Modernizacji i rozbudowy istniejących linii produkcyjnych, gdzie kluczowa jest elastyczność oraz łatwość wdrożenia nowych punktów I/O.
- Instalacji wymagających wyszukiwania i diagnozowania usterek – dzięki rozbudowanym funkcjom diagnostycznym oraz wizualizacji stanu za pomocą diod LED.
Zalety modułu Cube67 I/O DIO8 E, kod: 5666100
Kompaktowa budowa i łatwy montaż sprawiają, że urządzenie można szybko zintegrować z istniejącą infrastrukturą, minimalizując czas przestoju. Zaawansowane zabezpieczenia przed przeciążeniem i zwarciami zwiększają niezawodność systemu oraz wydłużają żywotność całej instalacji.
Uniwersalność i odporność na warunki przemysłowe pozwalają stosować moduł Cube67 I/O DIO8 E zarówno w zautomatyzowanych halach produkcyjnych, jak i w aplikacjach specjalnych wymagających pracy na zewnątrz lub w warunkach podwyższonego zapylenia i wilgotności.
Moduł znakomicie sprawdzi się w takich rolach jak monitorowanie stanu maszyn, zbieranie sygnałów z czujników bezpieczeństwa, kontrola układów wykonawczych oraz w rozproszonych systemach sterowania wymagających komunikacji po magistrali i lokalnej sygnalizacji stanu.
