Moduł kompaktowy
AI4 - (C) 4× M12 (U)
Napięcie
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
Połącz produkt
Przewód systemowyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze US DC | 24 V |
| Pobór prądu maks. | 50 mA |
| Prąd sumaryczny UA maks. | 4 A |
| Prąd sumaryczny US maks. | 4 A |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Opór wejściowy | 1000 kΩ |
| Prąd czujnika US na wejście maks. | 0,2 A |
| Czas przetwarzania wejścia analogowego na kanał | 2 ms |
Diagnozy
| Ostrzeżenie aktuatora | na kanał przez LED i magistralę |
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |

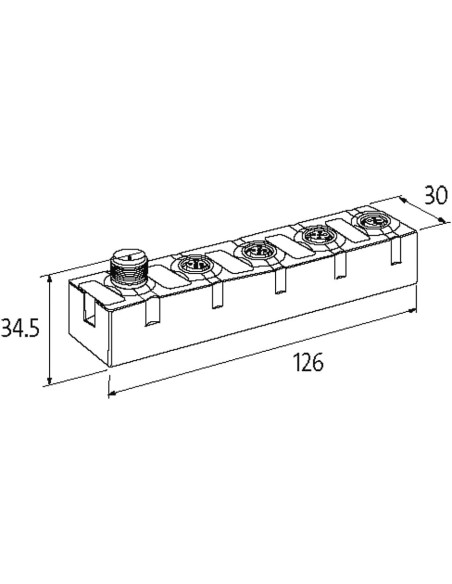

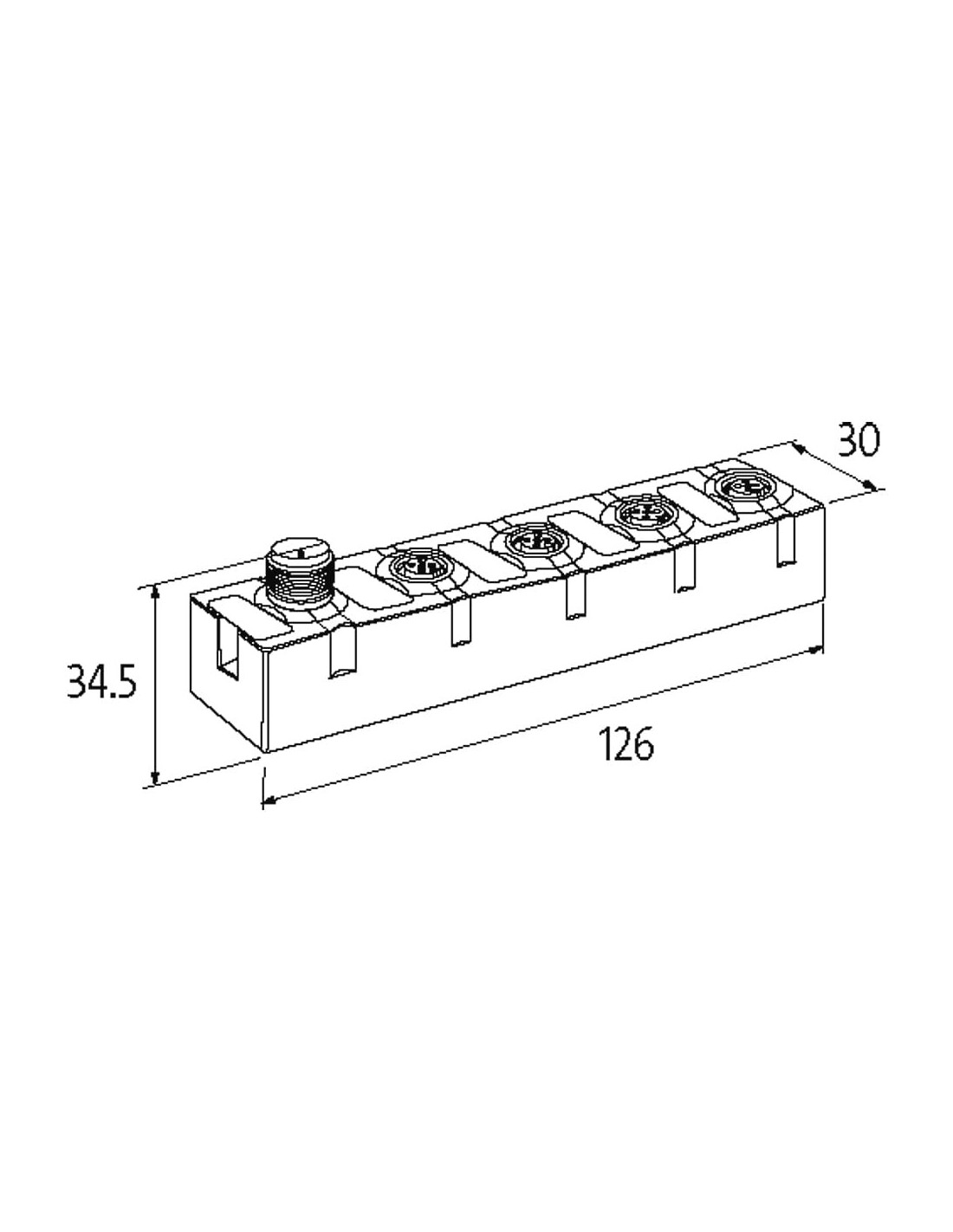

Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 126 mm |
| Szerokość | 30 mm |
| Głębokość | 34,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 75 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | 0-3 |
| Typ przyłącza 2 | Bus In |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | AI + |
| PIN 3 | 0 V |
| PIN 4 | AI - |
| PIN 5 | n.c. |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 6 |
| PIN 1 | 24 V DC (UA) |
| PIN 2 | 24 V DC (US) |
| PIN 3 | 0 V |
| PIN 4 | Bus internal |
| PIN 5 | Bus internal |
| PIN 6 | 0 V |

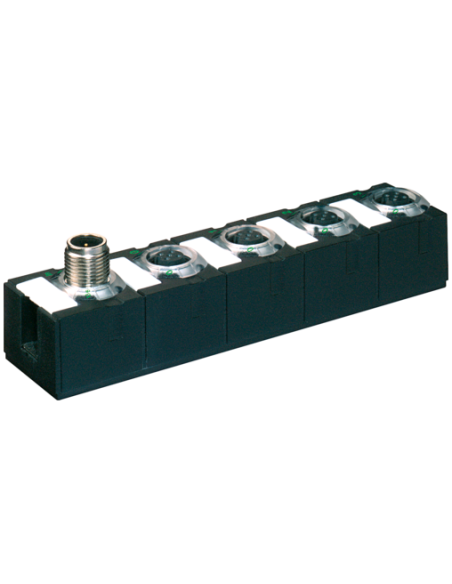

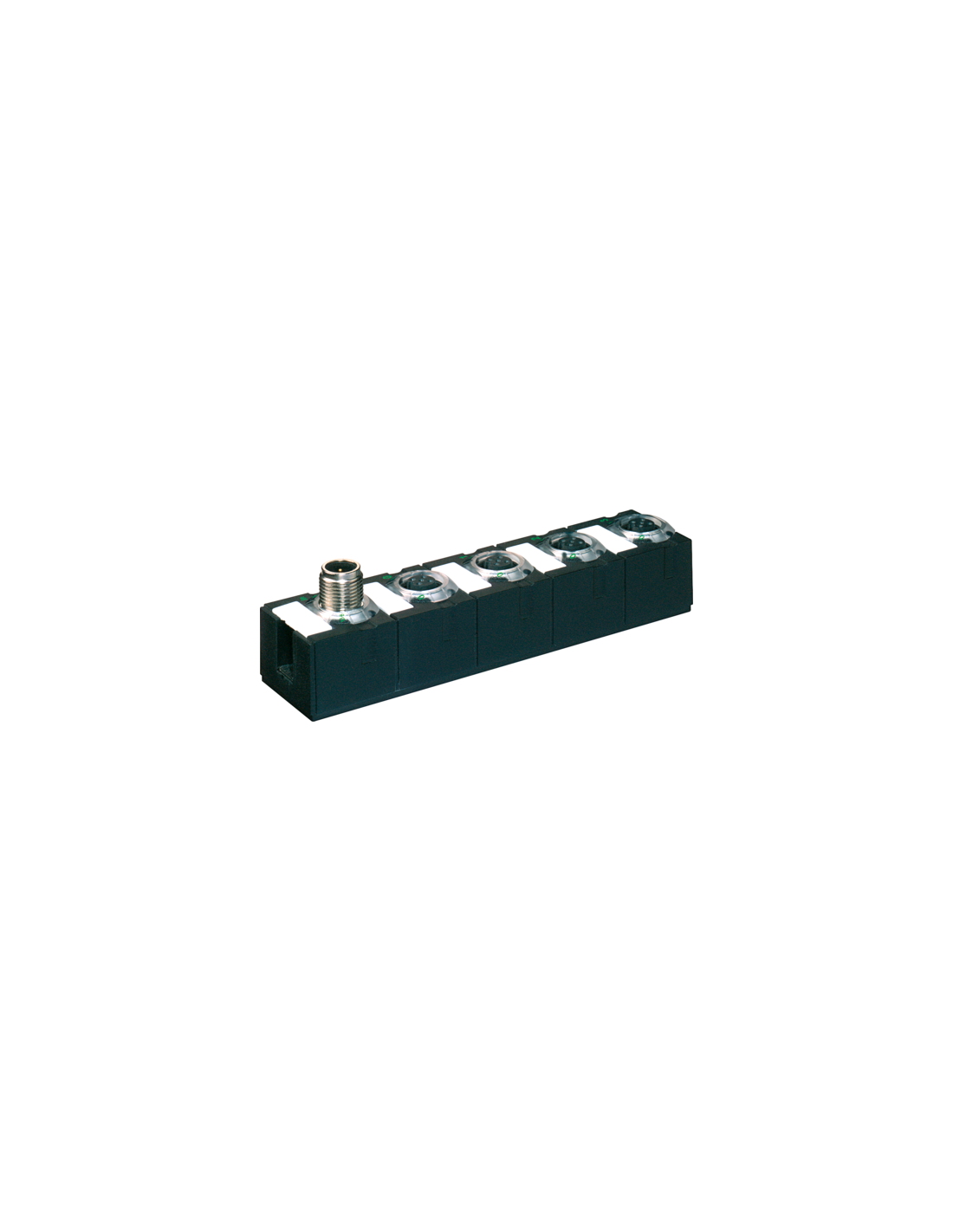

Moduł sieciowy Cube67 I/O AI4 C 4xM12 – kompaktowe rozwiązanie dla automatyki
Moduł sieciowy Cube67 I/O AI4 C 4xM12 (kod produktu: 56700) to nowoczesne urządzenie dedykowane szybkiemu i niezawodnemu przesyłowi sygnałów analogowych w rozbudowanych instalacjach przemysłowych. Produkt sprawdzi się wszędzie tam, gdzie wymagana jest wysoka jakość transmisji danych oraz odporność urządzeń na niekorzystne warunki środowiskowe.
Zastosowanie i możliwości modułu Cube67 I/O AI4 C 4xM12
Moduł Cube67 AI4 C przeznaczony jest do elastycznego rozbudowywania sieci w systemach automatyki przemysłowej. Idealnie nadaje się do instalacji w:
- zautomatyzowanych liniach produkcyjnych,
- systemach kontroli procesów,
- nowoczesnych maszynach przemysłowych,
- aplikacjach wymagających precyzyjnego zbierania danych z czujników analogowych.
Jest odporny na przeciążenia i zwarcia, co umożliwia stabilną pracę nawet w trudnych warunkach przemysłowych.
Kompaktowa i wytrzymała konstrukcja
Solidna obudowa modułu została całkowicie zalana, co zapewnia wysoki poziom ochrony mechanicznej i elektrycznej. Urządzenie spełnia wymagania normy IP67, co czyni je odpornym na działanie pyłów i wilgoci, umożliwiając montaż bezpośrednio w pobliżu procesu produkcyjnego.
- Kompaktowe wymiary: 126 mm x 30 mm x 34,5 mm
- 2-otworowe mocowanie śrubowe – łatwy montaż w dowolnej pozycji
- Prosta integracja z siecią przemysłową
Elastyczność i kompatybilność połączeń – M12
Moduł umożliwia podłączenie czterech wejść analogowych za pomocą standardowych złączy M12 (5-pin dla wejść, 6-pin dla magistrali). Dzięki kodowaniu typu A i uniwersalności złączy M12, integracja ze standardowymi sensorami i innymi elementami automatyki jest wyjątkowo szybka i bezproblemowa.
Diagnostyka i bezpieczeństwo pracy
Wbudowane funkcje diagnostyki umożliwiają szybkie wykrywanie i sygnalizowanie stanów awaryjnych poprzez magistralę oraz wskaźniki LED (diagnoza zwarciowa, przeciążeniowa, informacja o stanie zasilania). To zwiększa niezawodność pracy instalacji i skraca czas reakcji serwisowej.
Przykładowe zastosowania modułu Cube67 I/O AI4 C 4xM12
Urządzenie znajduje szerokie zastosowanie w:
- przemyśle motoryzacyjnym,
- logistyce i magazynowaniu,
- produkcji spożywczej,
- systemach robotyki i paletyzacji,
- automatyzacji maszyn specjalnych.
Moduł zapewnia minimalizację okablowania i zwiększenie przejrzystości instalacji, co przekłada się na łatwiejszą obsługę oraz zmniejszenie kosztów eksploatacyjnych.
Podsumowanie – Moduł wejść analogowych Cube67 I/O AI4 C 4xM12
Cube67 I/O AI4 C 4xM12 56700 to wysoce uniwersalny i niezawodny moduł do systemów automatyki, oferujący wysoką odporność, zaawansowane opcje diagnostyczne i elastyczność w projektowaniu instalacji. Zastosowanie tego modułu w zakładzie produkcyjnym umożliwia efektywną integrację najnowocześniejszych rozwiązań przemysłowych oraz zapewnia bezpieczeństwo pracy nawet w najtrudniejszych warunkach otoczenia.
