Moduł zaciskowy
DIO8/DI8 - (E) TB-Rail
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
Połącz produkt
Przewód systemowyPokaż wszystko
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze US DC | 24 V |
| Napięcie robocze UA DC | 24 V |
| Pobór prądu maks. | 50 mA |
| Prąd sumaryczny UA maks. | 4 A |
| Prąd sumaryczny US maks. | 4 A |
Dane elektryczne | Wejście
| Type input | PNP, for 3-wire sensors or mechanical switches |
| Filtr czasu wejścia | 1 ms |
| Prąd czujnika US na wejście maks. | 0,2 A |
Dane elektryczne | Wyjście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 0,5 A |
| Obciążenie lampowe | 10 W |
Diagnozy
| Ostrzeżenie aktuatora | na kanał przez LED i magistralę |
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Diagnoza przeciążenia | tak |
Instalowanie | Układ pinów
| Rząd zacisków X0 | Input |
| Rząd zacisków X1 | Input/Output |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP20 |
Dane mechaniczne | Dane montażowe
| Typ montażu | geschnappt |
| Suitable for mounting type | szyna nośna, (EN 60715) |
| Wysokość | 113 mm |
| Szerokość | 54 mm |
| Głębokość | 45 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 75 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | Bus In |
| Typ przyłącza 2 | Bus Out |
| Typ przyłącza 3 | X0 |
| Typ przyłącza 4 | X1 |
| Typ przyłącza 5 | X2 |
| Connection type 6 | X3 |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 6 |
| PIN 1 | 24 V DC (UA) |
| PIN 2 | 24 V DC (US) |
| PIN 3 | 0 V |
| PIN 4 | Bus internal |
| PIN 5 | Bus internal |
| PIN 6 | 0 V |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 6 |
| PIN 1 | 24 V DC (UA) |
| PIN 2 | 24 V DC (US) |
| PIN 3 | 0 V |
| PIN 4 | Bus internal |
| PIN 5 | Bus internal |
| PIN 6 | 0 V |
Typ przyłącza 3
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | bezbarwne |
| Liczba biegunów | 8 |
| PIN 1 | DI 10 |
| PIN 2 | DI 11 |
| PIN 3 | DI 12 |
| PIN 4 | DI 13 |
| PIN 5 | DI 14 |
| PIN 6 | DI 15 |
| PIN 7 | DI 16 |
| PIN 8 | DI 17 |
Typ przyłącza 4
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | bezbarwne |
| Liczba biegunów | 8 |
| PIN 1 | DI / DO 00 |
| PIN 2 | DI / DO 01 |
| PIN 3 | DI / DO 02 |
| PIN 4 | DI / DO 03 |
| PIN 5 | DI / DO 04 |
| PIN 6 | DI / DO 05 |
| PIN 7 | DI / DO 06 |
| PIN 8 | DI / DO 07 |
Typ przyłącza 5
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | bezbarwne |
| Liczba biegunów | 8 |
| PIN 1 | 24 V DC (US) 00 |
| PIN 2 | 24 V DC (US) 01 |
| PIN 3 | 24 V DC (US) 02 |
| PIN 4 | 24 V DC (US) 03 |
| PIN 5 | 24 V DC (US) 04 |
| PIN 6 | 24 V DC (US) 05 |
| PIN 7 | 24 V DC (US) 06 |
| PIN 8 | 24 V DC (US) 07 |
Connection type 6
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | bezbarwne |
| Liczba biegunów | 8 |
| PIN 1 | 0 V 00 |
| PIN 2 | 0 V 01 |
| PIN 3 | 0 V 02 |
| PIN 4 | 0 V 03 |
| PIN 5 | 0 V 04 |
| PIN 6 | 0 V 05 |
| PIN 7 | 0 V 06 |
| PIN 8 | 0 V 07 |

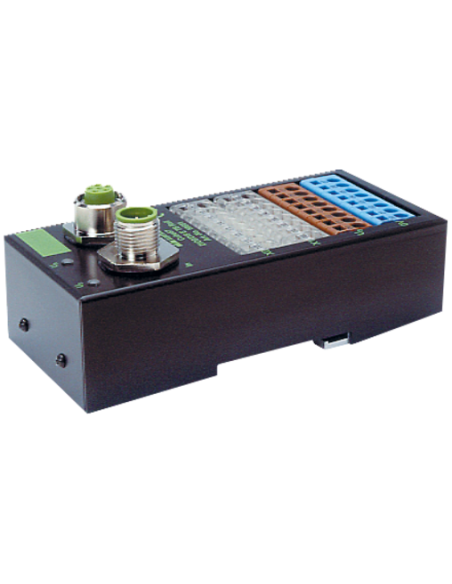

Moduł sieciowy Cube67 I/O DIO8/DI8 E TB Rail 56691 – nowoczesna automatyka dla przemysłu
Moduł sieciowy Cube67 I/O, DIO8/DI8 E TB Rail 56691 to zaawansowany element systemów automatyki przemysłowej, przeznaczony do pracy w wymagających środowiskach produkcyjnych. Zapewnia niezawodną komunikację oraz szybką i wydajną wymianę sygnałów wejściowych i wyjściowych w rozwiązaniach opartych na szynie DIN (EN 60715).
Kompaktowa konstrukcja – łatwy montaż w szafie sterowniczej

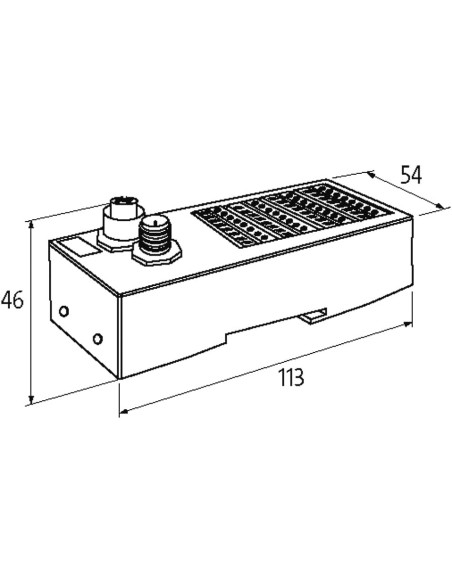

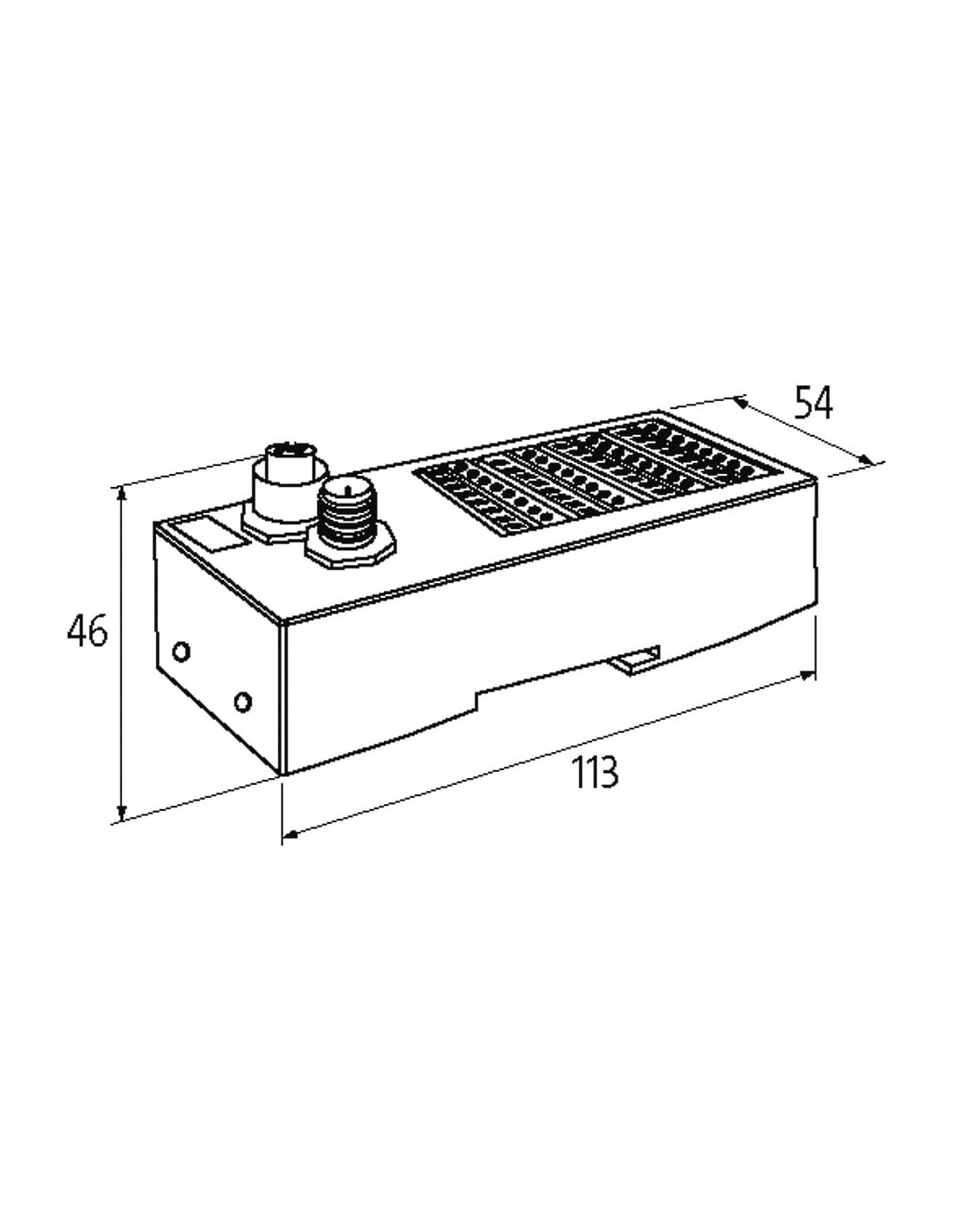

Urządzenie charakteryzuje się zwartą i solidną obudową (o wymiarach 113 x 54 x 46 mm), która jest całkowicie zalana, co zapewnia odporność na zabrudzenia i uszkodzenia mechaniczne. Montaż odbywa się poprzez wygodne zatrzaskowanie na standardowej szynie DIN, co pozwala na szybkie zintegrowanie modułu w rozdzielni lub szafie sterowniczej.
Elastyczność połączeń i szerokie zastosowanie
Moduł Cube67 I/O posiada złącza M12 (Bus In i Bus Out) oraz cztery rzędy zacisków sprężynowych, umożliwiających podłączenie aż 16 wejść/wyjść cyfrowych. System sprawdzi się zarówno jako rozbudowa istniejących gniazd sygnałowych, jak i w nowoczesnych aplikacjach automatyki, takich jak:
- systemy sterowania maszynami i liniami produkcyjnymi
- monitorowanie procesów produkcyjnych
- współpraca z czujnikami, przełącznikami i siłownikami
- integracja w inteligentnych systemach budynkowych
Dzięki wytrzymałej konstrukcji moduł może być stosowany w szerokim zakresie temperatur roboczych od 0°C do 55°C.
Zaawansowane funkcje diagnostyczne i ochrona
Cube67 I/O DIO8/DI8 E TB Rail 56691 wyposażony jest w systemy diagnostyczne oraz diody LED sygnalizujące stan pracy każdego kanału:
- diagnostyka przeciążenia i zwarcia
- powiadomienia o pod- i brakach napięcia
- wizualizacja stanu wejść i wyjść przez diody LED
- ochrona elektroniczna – odporność na zwarcia
To gwarantuje wysoką niezawodność systemu oraz łatwość w utrzymaniu ruchu.
Podłączenie i kompatybilność
Moduł Cube67 wyposażono w konektory M12 o 6 biegunach do łatwej integracji z magistralą systemową, a zaciski sprężynowe FK umożliwiają szybkie i trwałe połączenia sygnałowe. Obsługuje czujniki i przełączniki w standardzie PNP (dla sensorów 3-przewodowych oraz przełączników mechanicznych).
Konstrukcja oraz możliwość pracy z szeroką gamą urządzeń peryferyjnych czynią ten moduł uniwersalnym rozwiązaniem w automatyce przemysłowej.
Korzyści z wdrożenia modułu Cube67 I/O DIO8/DI8 E TB Rail 56691
- Wszechstronność zastosowań – współpraca z wieloma typami czujników i elementów wykonawczych
- Wysoka niezawodność – ochrona przeciążeniowa i zwarciowa
- Szybka wymiana sygnałów – efektywna komunikacja w rozproszonych systemach Cube67
- Łatwy montaż – wygodne zatrzaskowanie na szynę DIN
- Diagnostyka stanu pracy – pełna kontrola nad kluczowymi parametrami systemu
Moduł sieciowy Cube67 I/O DIO8/DI8 E TB Rail 56691 to niezawodne, nowoczesne rozwiązanie dla inżynierów automatyki, którzy stawiają na bezpieczeństwo, elastyczność i wydajność układów sterowania.
