DO32 - Valve (E) 0.5 m
Wtyczka wielostykowa (0.5 A)
AVENTICS - HF02/03-LG
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
Połącz produkt
Przewód systemowyPokaż wszystko
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze UA DC | 24 V |
| Pobór prądu maks. | 50 mA |
| Prąd sumaryczny UA maks. | 4 A |
| Prąd sumaryczny US maks. | 4 A |
Dane elektryczne | Wyjście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 0,5 A |
Diagnozy
| Ostrzeżenie aktuatora | na kanał przez magistralę |
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |

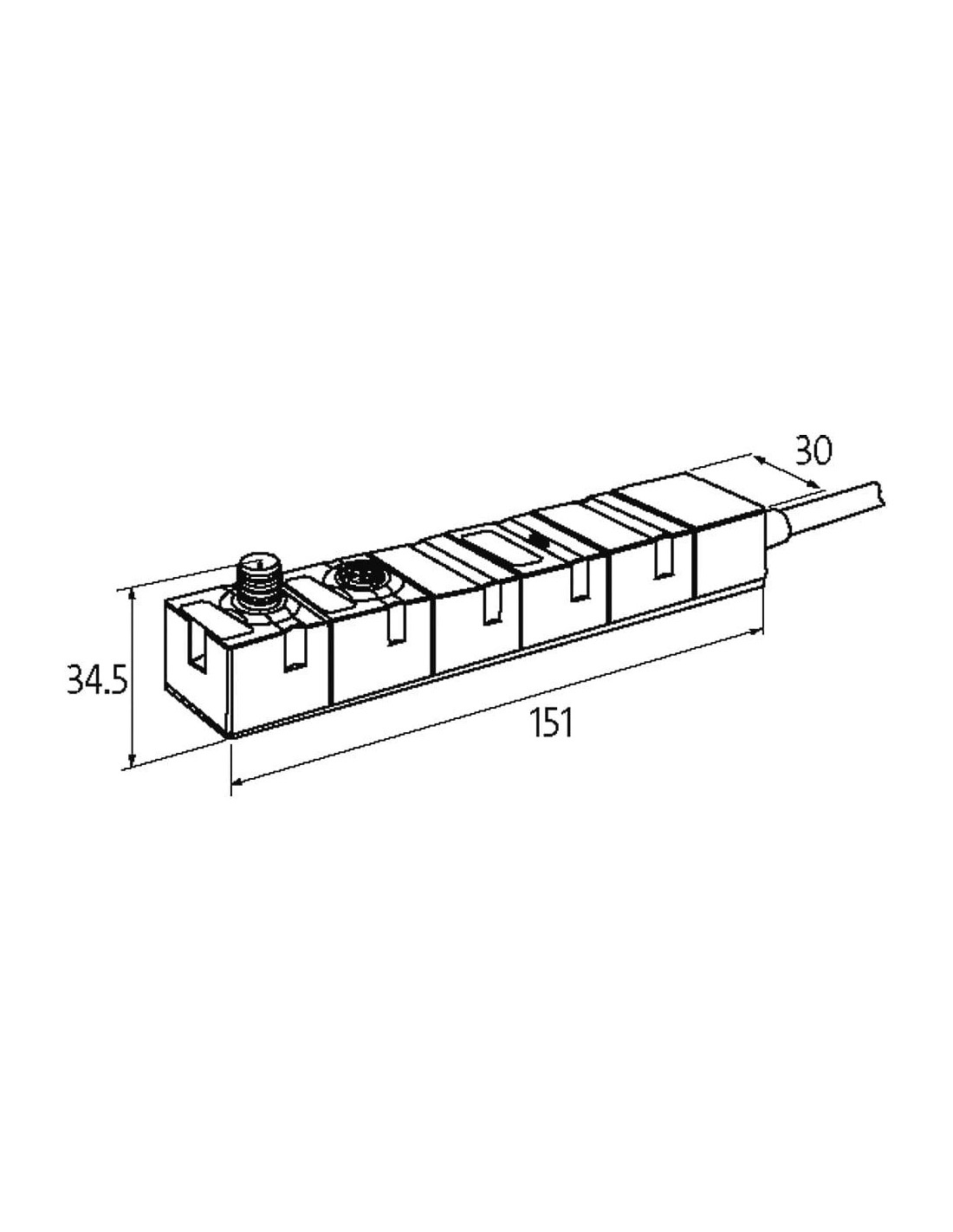

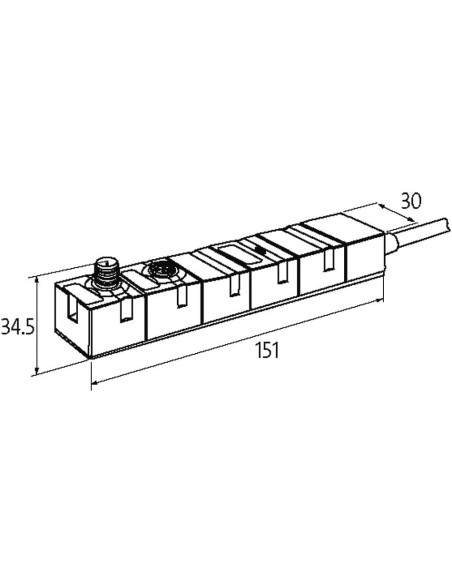

| Wysokość | 150 mm |
| Szerokość | 30 mm |
| Głębokość | 34,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 75 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | Bus In |
| Typ przyłącza 2 | Bus Out |
| Typ przyłącza 3 | Data |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 6 |
| PIN 1 | 24 V DC (UA) |
| PIN 2 | 24 V DC (US) |
| PIN 3 | 0 V |
| PIN 4 | Bus internal |
| PIN 5 | Bus internal |
| PIN 6 | 0 V |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 6 |
| PIN 1 | 24 V DC (UA) |
| PIN 2 | 24 V DC (US) |
| PIN 3 | 0 V |
| PIN 4 | Bus internal |
| PIN 5 | Bus internal |
| PIN 6 | 0 V |
Typ przyłącza 3
| Family construction form | D-Sub |
| Gender | female |
| Liczba biegunów | 44 |
| PIN 1 | Out 1 |
| PIN 2 | Out 2 |
| PIN 3 | Out 3 |
| PIN 4 | Out 4 |
| PIN 5 | Out 5 |
| PIN 6 | Out 6 |
| PIN 7 | Out 7 |
| PIN 8 | Out 8 |
| PIN 9 | Out 9 |
| PIN 10 | Out 10 |
| PIN 11 | Out 11 |
| PIN 12 | Out 12 |
| PIN 13 | Out 13 |
| PIN 14 | Out 14 |
| PIN 15 | Out 15 |
| PIN 16 | Out 16 |
| PIN 17 | Out 17 |
| PIN 18 | Out 18 |
| PIN 19 | Out 19 |
| PIN 20 | Out 20 |
| PIN 21 | Out 21 |
| PIN 22 | Out 22 |
| PIN 23 | Out 23 |
| PIN 24 | Out 24 |
| PIN 25 | Out 25 |
| PIN 26 | Out 26 |
| PIN 27 | Out 27 |
| PIN 28 | Out 28 |
| PIN 29 | Out 29 |
| PIN 30 | Out 30 |
| PIN 31 | Out 31 |
| PIN 32 | Out 32 |
| PIN 42 | 0 V |
| PIN 43 | 0 V |
| PIN 44 | Sens |
Interfejs użytkownika Cube67 – moduł rozszerzający 32 wyjścia do elektrozaworów

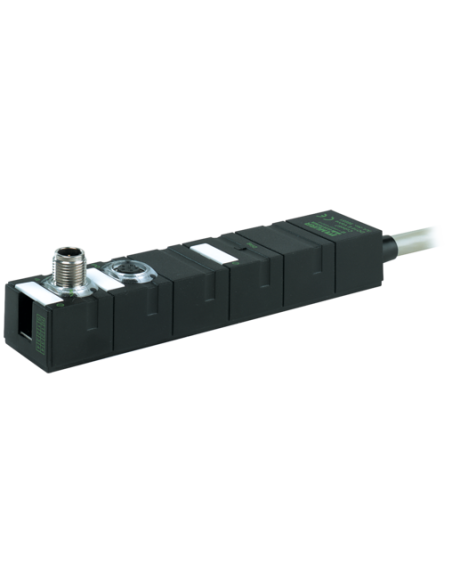

Moduł rozszerzający Cube67 o kodzie produktu 5665617 to innowacyjne rozwiązanie zaprojektowane do integracji w nowoczesnych systemach automatyki przemysłowej. Umożliwia rozszerzenie systemu Cube67 o 32 cyfrowe wyjścia do sterowania zaworami, oferując jednocześnie wysoką niezawodność oraz kompaktową konstrukcję.
Zastosowanie modułu Cube67 w automatyce przemysłowej
Moduł Cube67 przeznaczony jest do bezpośredniego sterowania wyspami zaworowymi, m.in. serii AVENTICS HF02/03-LG, dzięki czemu doskonale sprawdza się w instalacjach pneumatycznych oraz zautomatyzowanych liniach produkcyjnych. W pełni zalana obudowa gwarantuje ochronę komponentów przed wpływem czynników zewnętrznych, takich jak wilgoć, pył czy skrajne temperatury, co pozwala na montaż również w wymagających warunkach przemysłowych.
Najważniejsze zalety i funkcjonalności modułu Cube67
- 32 wyjścia cyfrowe o maksymalnym prądzie 0,5 A na kanał – idealne do sterowania siłownikami oraz elektrozaworami.
- Wysoki stopień ochrony IP67 – umożliwia użytkowanie modułu w trudnych warunkach środowiskowych i bezpieczny montaż na maszynie.
- Kompleksowa diagnostyka poprzez magistralę oraz lokalnie, w tym ostrzeżenia aktuatora, detekcję zwarć, przeciążeń oraz podnapięcia.
- Łatwość integracji – kompatybilność z przyłączami M12 (Bus In/Out) i D-Sub (dane) oraz gotowe połączenia z popularnymi wyspami zaworowymi.
- Solidna konstrukcja o wymiarach 151 x 30 x 34,5 mm, wyposażona w wygodne dwupunktowe mocowanie śrubowe.
Typowe zastosowanie oraz możliwości wykorzystania
Moduł rozszerzający Cube67 znajduje zastosowanie w rozbudowanych instalacjach przemysłowych, gdzie kluczowa jest modułowość i decentralizacja układów I/O. Typowe obszary zastosowań to:
- Sterowanie zaworami pneumatycznymi w zautomatyzowanych liniach montażowych.
- Zarządzanie wyspami zaworowymi w systemach transportu i pakowania.
- Precyzyjna kontrola aktuatorów w maszynach przetwórczych oraz robotyce przemysłowej.
- Rozszerzenie liczby wyjść cyfrowych w rozproszonych systemach Cube67.
Bezpieczeństwo i niezawodność w jednym module
Cube67 – moduł rozszerzający DO32 Valve został wyposażony w wiele mechanizmów zabezpieczających, w tym ochronę przed przeciążeniem oraz zwarciem, co znacząco podnosi poziom bezpieczeństwa w instalacjach przemysłowych. Precyzyjne rozwiązania diagnostyczne oraz system wyświetlaczy LED pozwalają na bieżąco monitorować stan pracy modułu oraz reagować na potencjalne awarie.
Podsumowanie możliwości integracji modułu Cube67
Dzięki zastosowaniu modułu rozszerzającego Cube67 można w prosty sposób rozbudować istniejący system automatyki o kolejne wyjścia cyfrowe, bez konieczności wprowadzania dużych modyfikacji w instalacji. Łatwość montażu, trwałość obudowy, uniwersalne złącza oraz szeroki zakres temperatur roboczych czynią ten moduł optymalnym wyborem dla przemysłu produkcyjnego, transportowego oraz automatyki maszyn.
