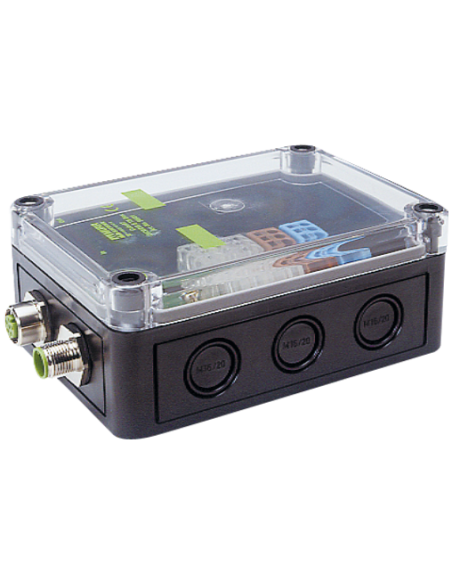

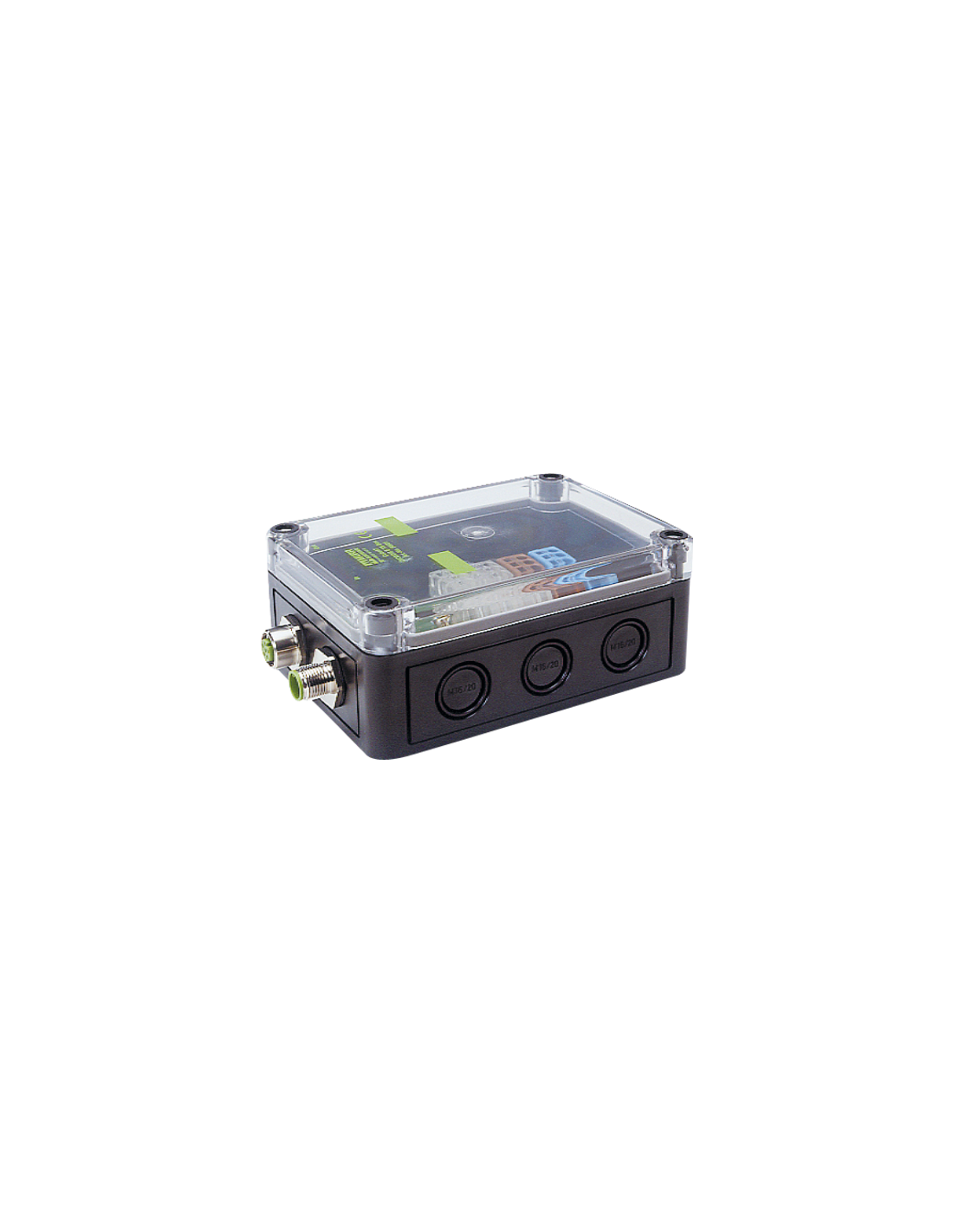

Moduł zaciskowy
DIO8/DI8 - (E) TB-Box
Konektory znajdują się w zakładce "Technika podłączania".
Połącz produkt
Przewód systemowyPokaż wszystko
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze US DC | 24 V |
| Napięcie robocze UA DC | 24 V |
| Pobór prądu maks. | 50 mA |
| Prąd sumaryczny UA maks. | 4 A |
| Prąd sumaryczny US maks. | 4 A |
Dane elektryczne | Wejście
| Type input | PNP, for 3-wire sensors or mechanical switches |
| Filtr czasu wejścia | 1 ms |
| Prąd czujnika US na wejście maks. | 0,2 A |
Dane elektryczne | Wyjście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 0,5 A |
| Obciążenie lampowe | 10 W |
Diagnozy
| Ostrzeżenie aktuatora | na kanał przez LED i magistralę |
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Diagnoza przeciążenia | tak |
Instalowanie | Układ pinów
| Rząd zacisków X0 | Input |
| Rząd zacisków X1 | Input/Output |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP66 |

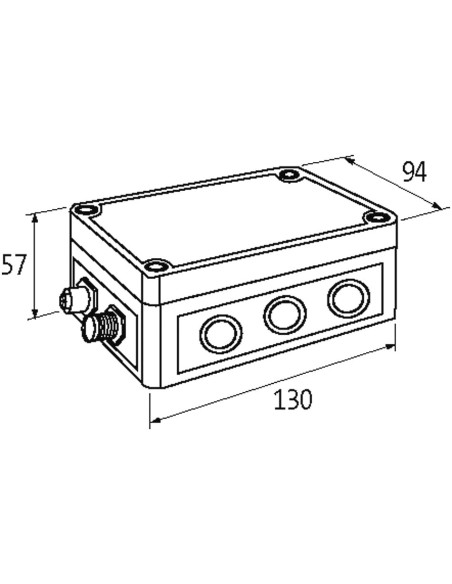

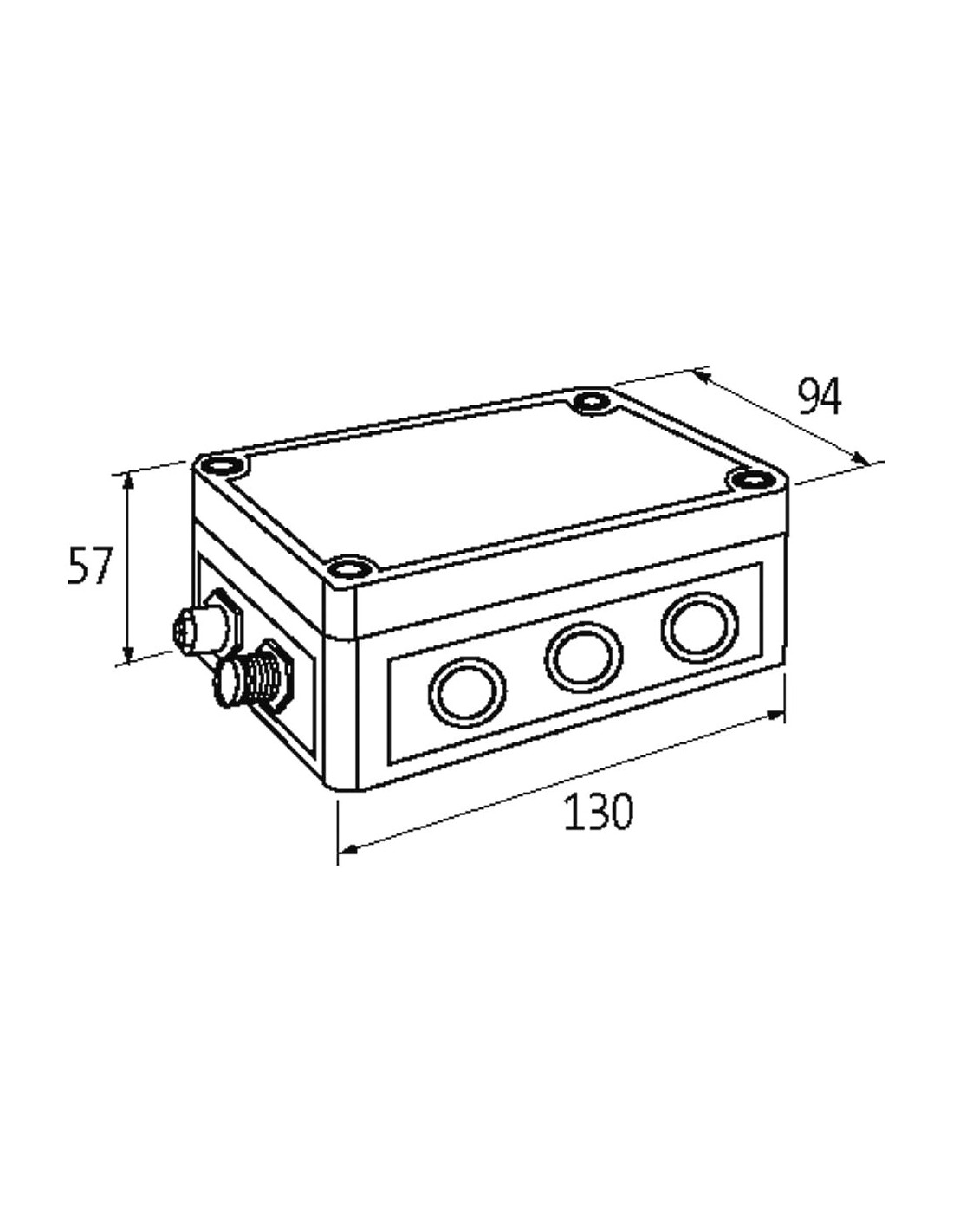

Dane mechaniczne | Dane montażowe
| Typ montażu | przykręcone |
| Wysokość | 130 mm |
| Szerokość | 94 mm |
| Głębokość | 57 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 75 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | Bus In |
| Typ przyłącza 2 | Bus Out |
| Typ przyłącza 3 | X0 |
| Typ przyłącza 4 | X1 |
| Typ przyłącza 5 | X2 |
| Connection type 6 | X3 |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 6 |
| PIN 1 | 24 V DC (UA) |
| PIN 2 | 24 V DC (US) |
| PIN 3 | 0 V |
| PIN 4 | Bus internal |
| PIN 5 | Bus internal |
| PIN 6 | 0 V |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 6 |
| PIN 1 | 24 V DC (UA) |
| PIN 2 | 24 V DC (US) |
| PIN 3 | 0 V |
| PIN 4 | Bus internal |
| PIN 5 | Bus internal |
| PIN 6 | 0 V |
Typ przyłącza 3
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | bezbarwne |
| Liczba biegunów | 8 |
| PIN 1 | DI 10 |
| PIN 2 | DI 11 |
| PIN 3 | DI 12 |
| PIN 4 | DI 13 |
| PIN 5 | DI 14 |
| PIN 6 | DI 15 |
| PIN 7 | DI 16 |
| PIN 8 | DI 17 |
Typ przyłącza 4
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | bezbarwne |
| Liczba biegunów | 8 |
| PIN 1 | DI / DO 00 |
| PIN 2 | DI / DO 01 |
| PIN 3 | DI / DO 02 |
| PIN 4 | DI / DO 03 |
| PIN 5 | DI / DO 04 |
| PIN 6 | DI / DO 05 |
| PIN 7 | DI / DO 06 |
| PIN 8 | DI / DO 07 |
Typ przyłącza 5
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | bezbarwne |
| Liczba biegunów | 8 |
| PIN 1 | 24 V DC (US) 00 |
| PIN 2 | 24 V DC (US) 01 |
| PIN 3 | 24 V DC (US) 02 |
| PIN 4 | 24 V DC (US) 03 |
| PIN 5 | 24 V DC (US) 04 |
| PIN 6 | 24 V DC (US) 05 |
| PIN 7 | 24 V DC (US) 06 |
| PIN 8 | 24 V DC (US) 07 |
Connection type 6
| Typ połączenia | Zaciski sprężynowe FK |
| Family construction form | zacisk |
| Gender | female |
| Kolor uchwytu stykowego | bezbarwne |
| Liczba biegunów | 8 |
| PIN 1 | 0 V 00 |
| PIN 2 | 0 V 01 |
| PIN 3 | 0 V 02 |
| PIN 4 | 0 V 03 |
| PIN 5 | 0 V 04 |
| PIN 6 | 0 V 05 |
| PIN 7 | 0 V 06 |
| PIN 8 | 0 V 07 |
