Moduł rozszerzający
DO16 - Valve (E) 0.5 m
Wtyczka wielostykowa (70 mA)
FESTO - VTSA
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
Połącz produkt
Przewód systemowyPokaż wszystko
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze UA DC | 24 V |
| Pobór prądu maks. | 50 mA |
| Prąd sumaryczny UA maks. | 4 A |
| Prąd sumaryczny US maks. | 4 A |
Dane elektryczne | Wyjście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 0,05 A |
Diagnozy
| Ostrzeżenie aktuatora | na kanał przez magistralę |
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |

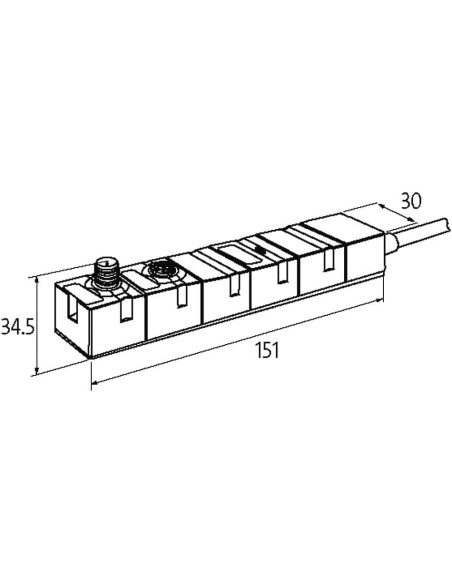

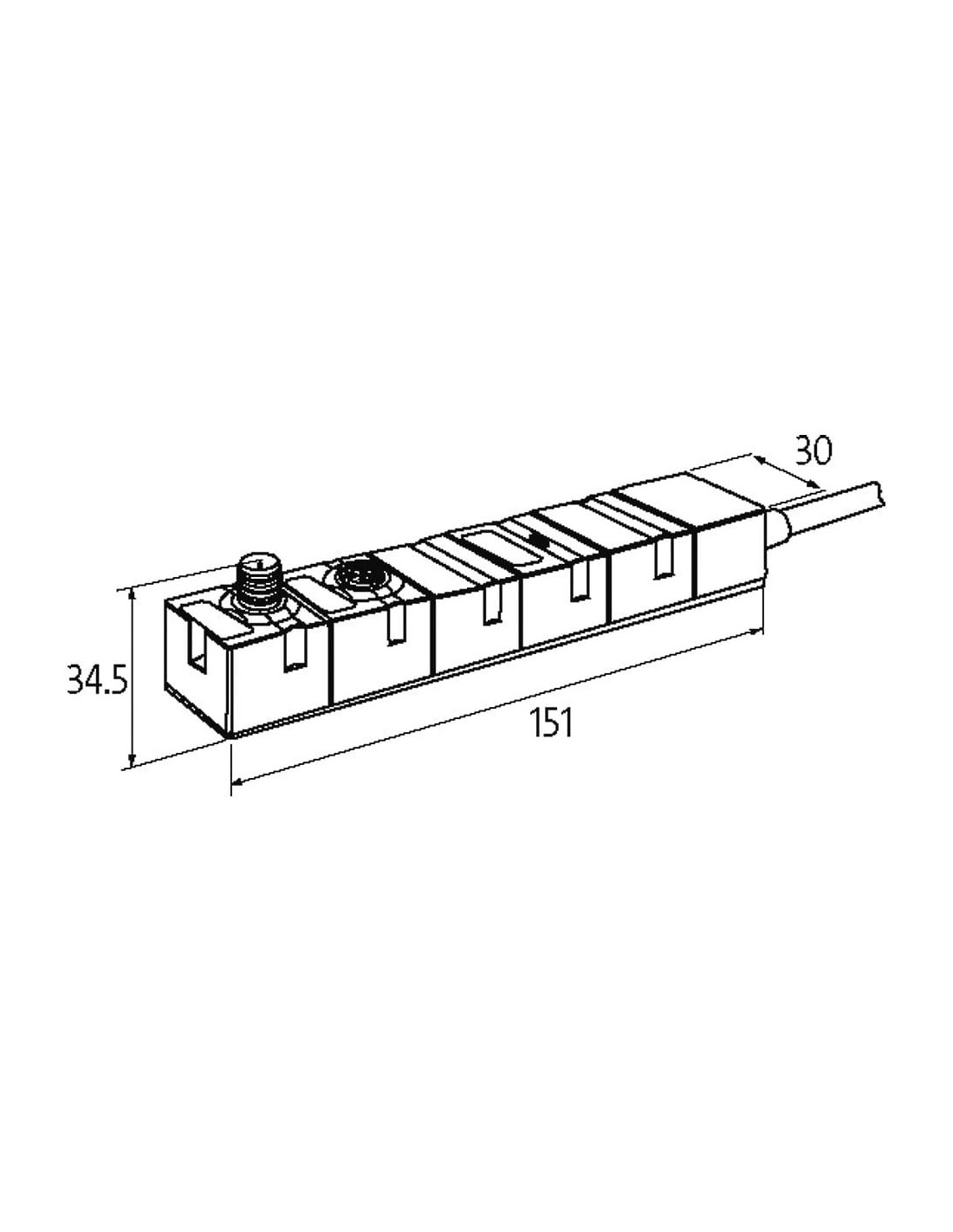

Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 150 mm |
| Szerokość | 30 mm |
| Głębokość | 34,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 75 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | Bus In |
| Typ przyłącza 2 | Bus Out |
| Typ przyłącza 3 | Data |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 6 |
| PIN 1 | 24 V DC (UA) |
| PIN 2 | 24 V DC (US) |
| PIN 3 | 0 V |
| PIN 4 | Bus internal |
| PIN 5 | Bus internal |
| PIN 6 | 0 V |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 6 |
| PIN 1 | 24 V DC (UA) |
| PIN 2 | 24 V DC (US) |
| PIN 3 | 0 V |
| PIN 4 | Bus internal |
| PIN 5 | Bus internal |
| PIN 6 | 0 V |
Typ przyłącza 3
| Family construction form | D-Sub |
| Gender | female |
| Liczba biegunów | 36 |
| PIN 1 | Out 1 |
| PIN 2 | Out 2 |
| PIN 3 | Out 3 |
| PIN 4 | Out 4 |
| PIN 5 | Out 5 |
| PIN 6 | Out 6 |
| PIN 7 | Out 7 |
| PIN 8 | Out 8 |
| PIN 9 | Out 9 |
| PIN 10 | Out 10 |
| PIN 11 | Out 11 |
| PIN 12 | Out 12 |
| PIN 13 | Out 13 |
| PIN 14 | Out 14 |
| PIN 15 | Out 15 |
| PIN 16 | Out 16 |
| PIN 35 | Sens |
| PIN 36 | 0 V |

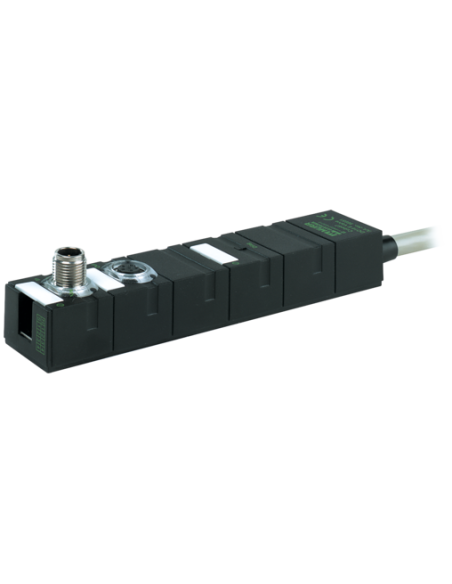

Moduł sieciowy Cube67 DO16 E do zaworów VTSA – precyzyjna kontrola w automatyce przemysłowej
Moduł sieciowy Cube67 DO16 E Zawór VTSA 5665105 to zaawansowane rozwiązanie stworzone z myślą o nowoczesnych systemach automatyki przemysłowej. Stanowi rozszerzenie modułu wyjść cyfrowych, przeznaczone głównie do sterowania zaworami wyspowymi Festo z serii VTSA. Zintegrowana konstrukcja z całkowicie zalaną obudową zapewnia wysoką odporność na czynniki zewnętrzne oraz niezawodność pracy nawet w wymagających warunkach przemysłowych.
Wysoka funkcjonalność oraz szerokie możliwości zastosowania
Cube67 DO16 E pozwala na elastyczne i efektywne zarządzanie wyjściami cyfrowymi (16 wyjść), co czyni go uniwersalnym wyborem dla aplikacji, gdzie wymagana jest ekonomiczna i bezpieczna komunikacja między sterownikiem a wyspą zaworową. Moduł dedykowany jest do zastosowań w branżach:
- automatyka przemysłowa
- systemy produkcyjne
- zautomatyzowane linie montażowe
- instalacje sterowania siłownikami pneumatycznymi
- rozwiązania kontroli procesów
Uniwersalny montaż (2-otworowe mocowanie śrubowe) pozwala na łatwą integrację modułu w istniejącej infrastrukturze przemysłowej.
Najważniejsze zalety i cechy modułu sieciowego do zaworów VTSA
- Odporność na przeciążenia oraz zwarcia – zapewnia długoterminową niezawodność i bezpieczeństwo w eksploatacji.
- Wysoki stopień ochrony IP67 – szczelność i wytrzymałość na pył oraz bryzgi wody umożliwiają pracę w trudnych warunkach środowiskowych.
- Lekka, kompaktowa i solidna obudowa – pozwala na montaż nawet tam, gdzie przestrzeń jest ograniczona.
- Diagnostyka LED i pełna kontrola statusu wyjść – ułatwia szybkie wykrywanie błędów oraz efektywną konserwację.
- Zaawansowane funkcje diagnostyczne, takie jak wykrywanie zwarć, przeciążeń i awarii zasilania – to gwarancja wysokiego poziomu bezpieczeństwa operacyjnego.
- M12 i D-Sub – standaryzowane złącza – łatwa konfiguracja i szybkie podłączanie w systemach Cube67 oraz wyspach zaworowych.
Typowe zastosowania modułu Cube67 DO16 E Zawór VTSA 5665105
Dzięki możliwości obsługi do 16 sygnałów wyjściowych, produkt ten jest idealnym rozwiązaniem do sterowania rozbudowanymi systemami pneumatyki – szczególnie na wyspach zaworowych Festo VTSA oraz w pokrewnych aplikacjach, które wymagają wydajnego przesyłu sygnałów sterujących na dużych odległościach. Moduł sprawdza się w systemach wymagających szczególnej odporności na warunki środowiskowe oraz precyzyjnej kontroli nad grupami siłowników lub zaworów.
Cube67 DO16 E Zawór VTSA 5665105 to niezastąpiony element w systemach rozproszonej automatyki, łączący wysoką funkcjonalność, niezawodność oraz łatwość integracji w przemysłowych środowiskach pracy.
