Cube67
Diagnostic gateway
Ethernet TCP/IP
Połącz produkt
Przewód systemowyPokaż wszystko
Przewód zasilającyPokaż wszystko
Przewód sygnałowyPokaż wszystko
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze DC min. | 18 V |
| Napięcie robocze DC maks. | 30 V |
| Pobór prądu maks. | 200 mA |
Komunikacja przemysłowa | Dane magistrali
| Wewnętrzne połączenie systemowe | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Zabezpieczenie polaryzacji | tak |
| Ochrona przeciwprzepięciowa | tak |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 42 mm |
| Szerokość | 63 mm |
| Głębokość | 225 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -25 °C |
| Temperatura przechowywania maks. | 70 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | Bus Out |
| Typ przyłącza 2 | Port1, Port2 |
| Typ przyłącza 3 | Power In |
| Typ przyłącza 4 | Power Out |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 6 |
| PIN 1 | 24 V DC (UA) |
| PIN 2 | 24 V DC (US) |
| PIN 3 | 0 V |
| PIN 4 | Bus internal |
| PIN 5 | Bus internal |
| PIN 6 | 0 V |
Typ przyłącza 2
| Typ montażu | włożone, przykręcone |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | D |
| Liczba biegunów | 4 |
| PIN 1 | TD + |
| PIN 2 | RD + |
| PIN 3 | TD - |
| PIN 4 | RD - |
Typ przyłącza 3
| Family construction form | 7/8" |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 5 |
| PIN 1 | 0 V |
| PIN 2 | 0 V |
| PIN 3 | PE |
| PIN 4 | 24 V DC (US) |
| PIN 5 | 24 V DC (UA) |
Typ przyłącza 4
| Family construction form | 7/8" |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 5 |
| PIN 1 | 0 V |
| PIN 2 | 0 V |
| PIN 3 | PE |
| PIN 4 | 24 V DC (US) |
| PIN 5 | 24 V DC (UA) |

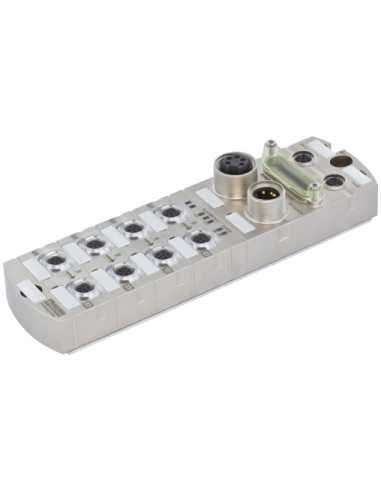

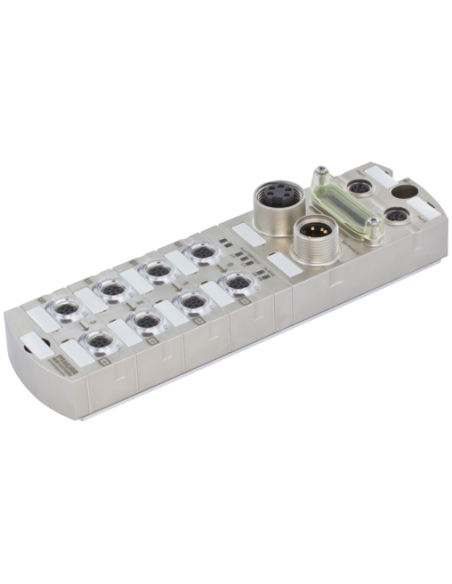

Brama diagnostyczna Cube67 56968 – profesjonalna diagnostyka systemów automatyki
Brama diagnostyczna Cube67 56968 to zaawansowane urządzenie, które umożliwia efektywną diagnozę i monitorowanie sieci przemysłowych opartych na systemie Cube67. Urządzenie zaprojektowano z myślą o zastosowaniach w przemyśle, gdzie wymagana jest szybka reakcja serwisowa oraz możliwość zdalnego wglądu w kluczowe parametry pracy.
Możliwości zastosowania Cube67 56968 – automatyka, przemysł 4.0, IoT
Brama diagnostyczna Cube67 56968 doskonale sprawdza się w systemach przemysłowych, w których nie tylko wymagana jest ciągłość pracy, ale także integracja z nowoczesnymi narzędziami informatycznymi. Dzięki obsłudze Ethernet TCP/IP umożliwia zbieranie oraz przesyłanie danych do systemów nadrzędnych, takich jak chmura czy wizualizacja na panelach operatorskich.
- Efektywna integracja z liniami produkcyjnymi, maszynami oraz magazynami automatycznymi
- Niezawodne monitorowanie stanu poszczególnych elementów systemu Cube67
- Możliwość bezpośredniej diagnozy przez sieć oraz zdalnej interwencji technicznej

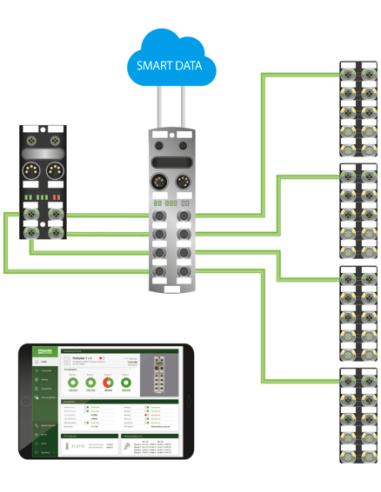

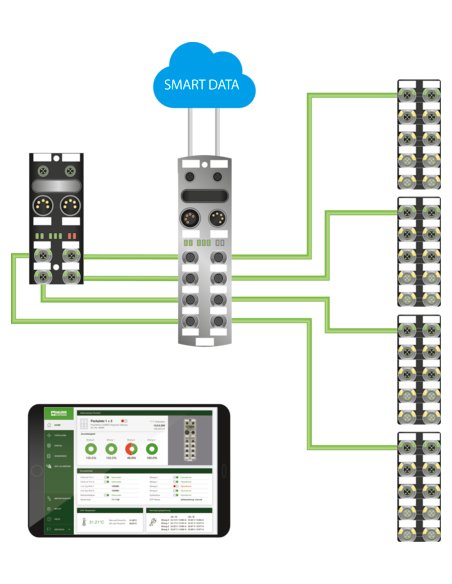

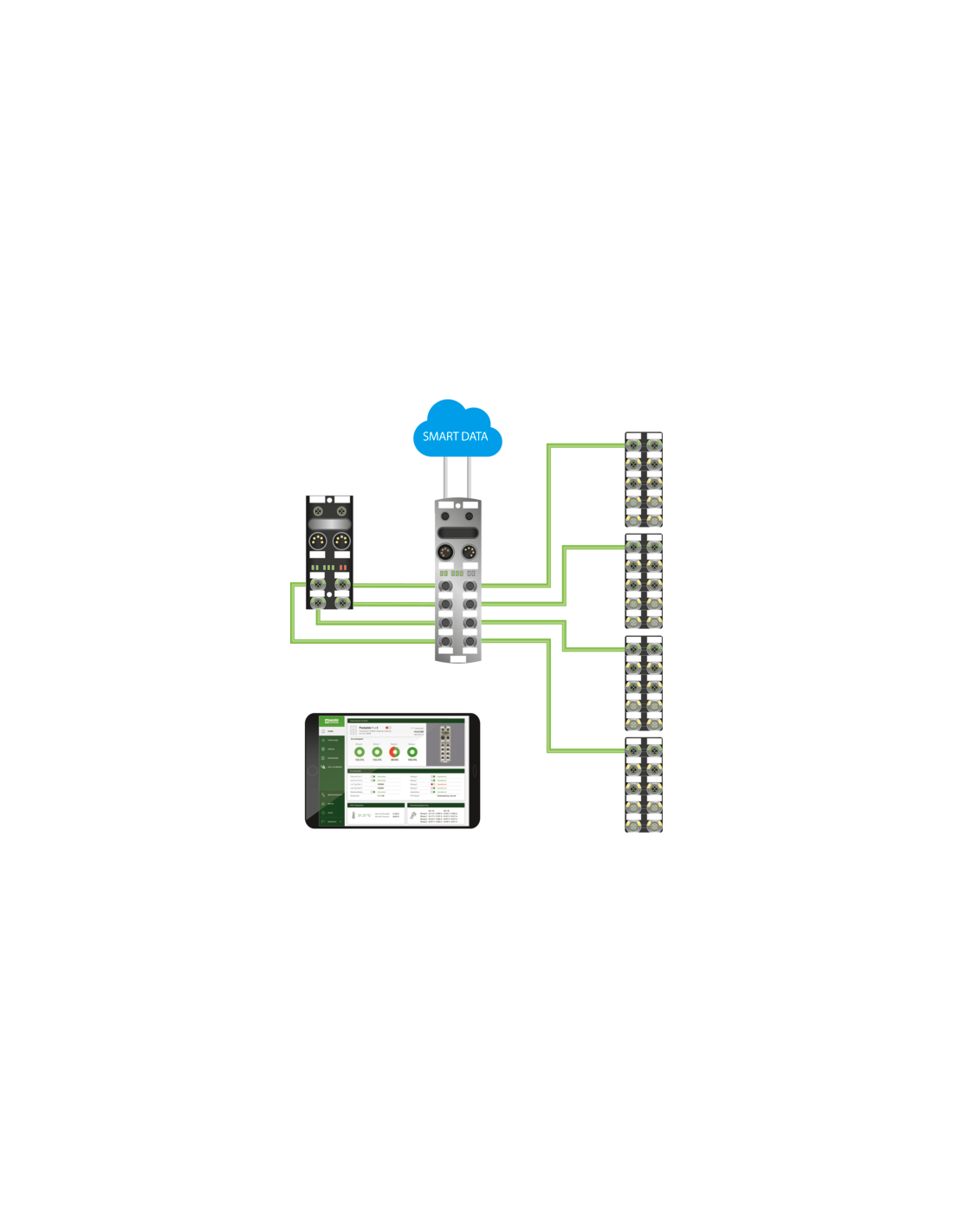

- Wsparcie dla rozwiązań typu przemysł 4.0 oraz IoT – analiza “SMART DATA” z całej linii produkcyjnej
Zalety bramy diagnostycznej Cube67 56968
Produkt charakteryzuje się wysoką odpornością na warunki środowiskowe (stopień ochrony IP67), co umożliwia montaż bezpośrednio na maszynach lub w strefach produkcyjnych o podwyższonej wilgotności i zapyleniu.
Wielokrotnie nagradzany w branżowych konkursach, m.in. German Innovation Award i Industriepreis.
- Stabilność działania w szerokim zakresie temperatur roboczych od 0°C do 55°C
- Łatwość montażu – 2-otworowe mocowanie śrubowe
- Rozbudowany system przyłączeniowy: M12 (bus, sygnały), 7/8” (zasilanie)
- Zabezpieczenia: ochrona przeciwprzepięciowa, zabezpieczenie przed odwróconą polaryzacją
- Modułowa konstrukcja pozwala na rozbudowę systemu Cube67 o kolejne urządzenia
- Wbudowany monitoring napięć i sygnałów magistrali automatyki
Typowe zastosowania bramy diagnostycznej Cube67 56968
Brama diagnostyczna Cube67 56968 znajduje szerokie zastosowanie w nowoczesnych fabrykach, automatycznych liniach produkcyjnych, systemach pakujących, sortowniczych i montażowych. Umożliwia bieżące monitorowanie wszystkich podłączonych modułów oraz optymalizację pracy serwisantów i działu utrzymania ruchu.
- Zdalna diagnostyka awarii i alarmów w sieci Cube67
- Monitorowanie zużycia energii oraz parametrów pracy maszyn
- Integracja z systemami zarządzania produkcją poprzez standardowe protokoły komunikacyjne
- Umożliwienie predykcyjnego serwisowania oraz ograniczenie przestojów produkcyjnych
Dlaczego warto wybrać Cube67 56968?
Cube67 56968 stanowi kluczowy element infrastruktury automatyki przemysłowej. Dedykowany do obsługi zaawansowanych instalacji automatyzacji, umożliwia precyzyjny i szybki dostęp do najważniejszych informacji diagnostycznych z poziomu sieci Ethernet, znacząco skracając czas reakcji na usterki oraz wspierając standardy przemysłu 4.0.
