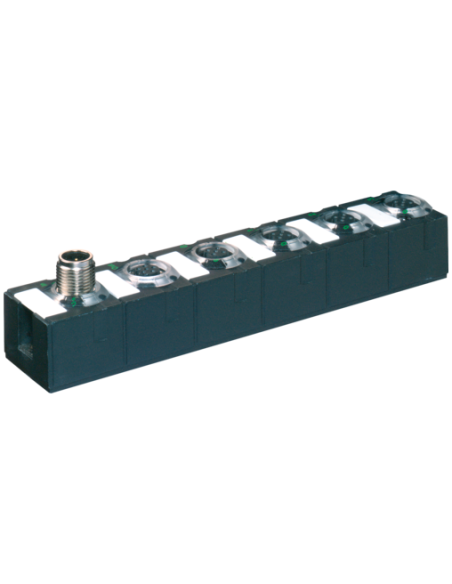

Moduł rozszerzający
DIO4 RS232/485 (E) - 4× M12 MOVIMOT®
Interfejs szeregowy
Cyfrowe wejścia/wyjścia (multifunkcyjne)
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
Cube67 + moduły mogą pracować tylko w połączeniu z węzłami magistrali Cube67+, EtherNet/IP, PROFIBUS + PROFINET.
Połącz produkt
Przewód systemowyPokaż wszystko
Przewody czujnik/urządzenie wykonawczePokaż wszystko
Ogólne informacje o produkcie
| Kompatybilne z: | 56521; 56526 |
Dane elektryczne | Zasilanie
| Norm operating voltage | EN 61131-2 |
| Napięcie robocze US DC | 24 V |
| Napięcie robocze UA DC | 24 V |
| Pobór prądu maks. | 80 mA |
| Prąd sumaryczny UA maks. | 4 A |
| Prąd sumaryczny US maks. | 4 A |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Type input | PNP, for 3-wire sensors or mechanical switches |
| Filtr czasu wejścia | 1 ms |
| Prąd czujnika US na wejście maks. | 0,2 A |
Dane elektryczne | Wyjście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Prąd wyjściowy na pin maks. | 0,5 A |
| Obciążenie lampowe | 10 W |
Dane techniczne | Komunikacja przemysłowa
| Szybkość transmisji danych maks. | 230,4 KBit/s |
Komunikacja przemysłowa | Funkcja Ethernet
| Duplex | Pełny dupleks lub półdupleks |
Diagnozy
| Ostrzeżenie aktuatora | na kanał przez LED i magistralę |
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |

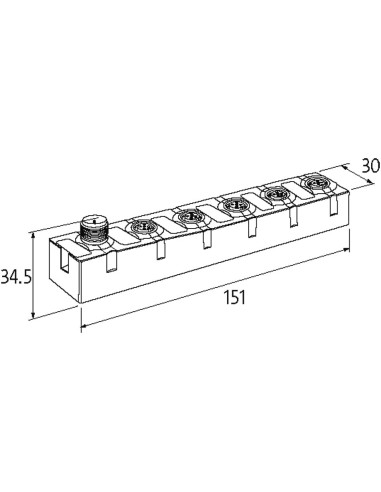

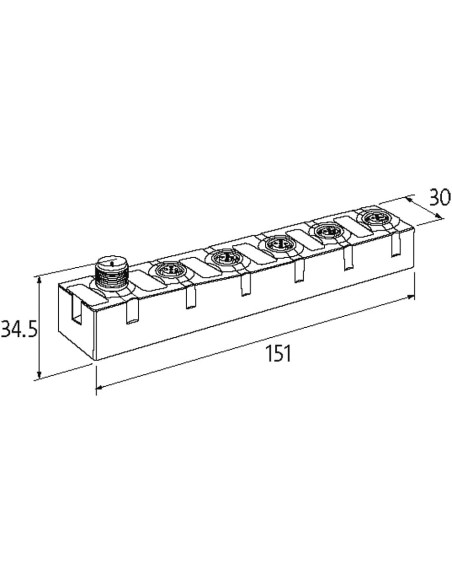

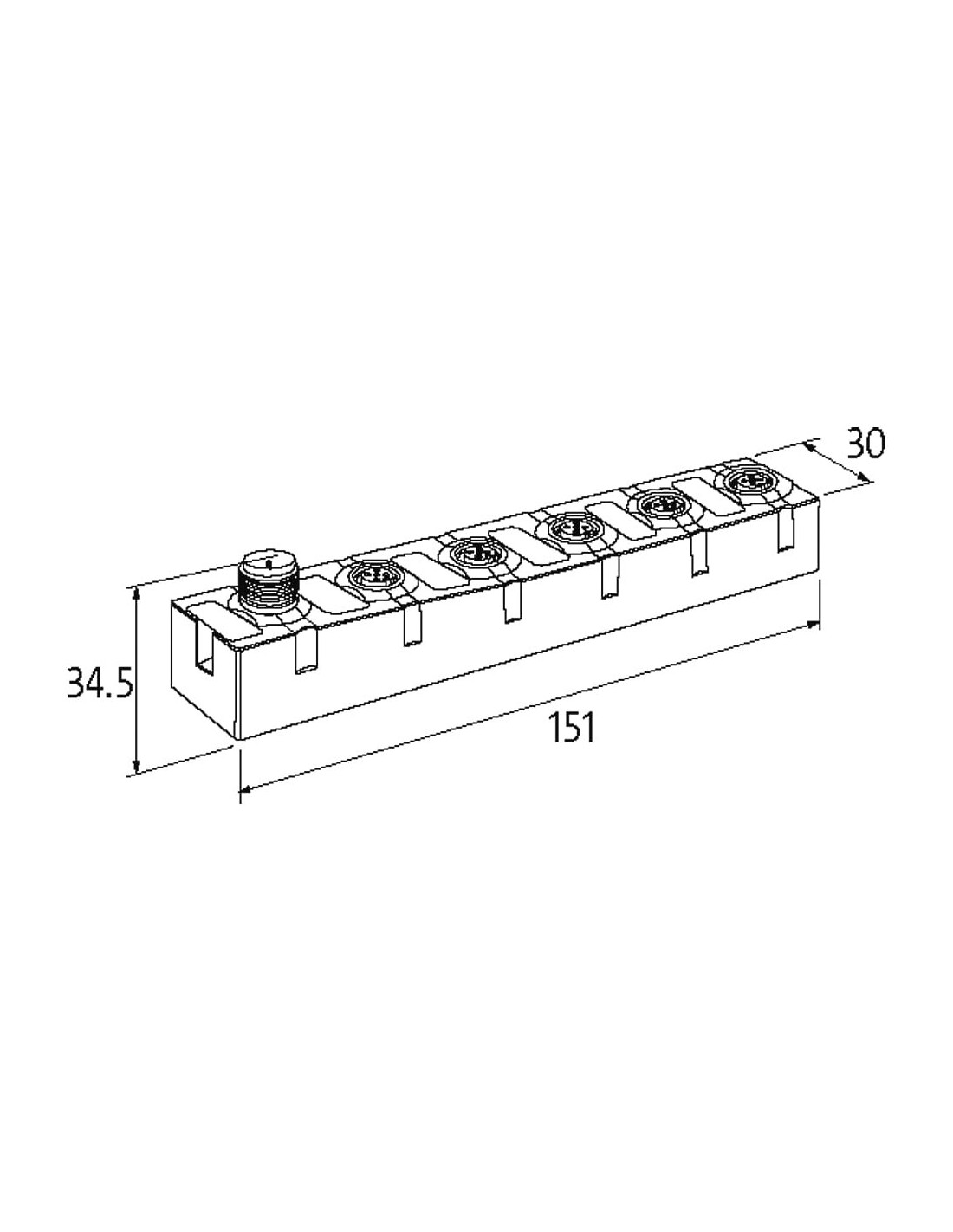

Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 151 mm |
| Szerokość | 30 mm |
| Głębokość | 34,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 75 °C |
Parametry zacisków
Connection types
| Typ przyłącza 1 | Bus In |
| Typ przyłącza 2 | Bus Out |
| Typ przyłącza 3 | I / O |
| Typ przyłącza 4 | RS232 |
| Typ przyłącza 5 | RS485 |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 6 |
| PIN 1 | 24 V DC (UA) |
| PIN 2 | 24 V DC (US) |
| PIN 3 | 0 V |
| PIN 4 | Bus internal |
| PIN 5 | Bus internal |
| PIN 6 | 0 V |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 6 |
| PIN 1 | 24 V DC (UA) |
| PIN 2 | 24 V DC (US) |
| PIN 3 | 0 V |
| PIN 4 | Bus internal |
| PIN 5 | Bus internal |
| PIN 6 | 0 V |
Typ przyłącza 3
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC |
| PIN 2 | DI / DO / Diag |
| PIN 3 | 0 V |
| PIN 4 | DI / DO |
| PIN 5 | FE |
Typ przyłącza 4
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | B |
| Liczba biegunów | 5 |
| PIN 1 | RTS |
| PIN 2 | TXD |
| PIN 3 | 0 V (separated) |
| PIN 4 | RXD |
| PIN 5 | CTS |
Typ przyłącza 5
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | B |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC |
| PIN 2 | RS - |
| PIN 3 | 0 V |
| PIN 4 | RS + |
| PIN 5 | FE |
Moduł sieciowy Cube67+ DIO4 RS232/485 E 4xM12 – Rozszerzenie do systemów automatyki
Moduł sieciowy Cube67+ DIO4 RS232/485 E (kod produktu: 56761) to zaawansowany element dedykowany do rozszerzania funkcjonalności sieci przemysłowych, wyposażony w cztery złącza M12. Urządzenie doskonale sprawdza się w nowoczesnych systemach automatyki przemysłowej, integrując komunikację cyfrową oraz wejścia/wyjścia, a także szeregowe transmisje danych.
Najważniejsze cechy modułu Cube67+ DIO4 RS232/485
- Wielofunkcyjne wejścia/wyjścia cyfrowe – możliwość obsługi zarówno sygnałów wejściowych, jak i wyjściowych (PNP, czujniki 3-przewodowe, wyłączniki mechaniczne).
- Zintegrowane interfejsy szeregowe – obsługa zarówno RS232, jak i RS485, co pozwala na elastyczne komunikowanie się z różnymi urządzeniami przemysłowymi.
- Kompaktowa, całkowicie zalana obudowa – zapewnia skuteczną ochronę elektroniki przed pyłem, wilgocią i czynnikami zewnętrznymi (klasa szczelności IP67).
- Uniwersalne połączenia M12 – szybkie, niezawodne i odporne na warunki przemysłowe złącza typu M12 montowane na obudowie.
- Wysoka odporność na przeciążenia i zwarcia – zapewnia bezpieczeństwo użytkowania również w trudnych warunkach pracy.
Możliwości zastosowania modułu Cube67+ DIO4 RS232/485
Moduł Cube67+ DIO4 RS232/485 znajduje szerokie zastosowanie w wielu branżach przemysłowych:
- Automatyzacja produkcji – integracja maszyn, sterowanie liniami technologicznymi, monitorowanie wejść i wyjść w rozproszonych systemach.
- Transport i logistyka – obsługa czujników w systemach sortujących, komunikacja z urządzeniami magazynowymi, nadzór nad bezpieczeństwem stanowisk pracy.
- Przemysł motoryzacyjny – zarządzanie sygnałami w liniowych stanowiskach montażowych i testowych.
- Integracja z MOVIMOT® – pełna kompatybilność pozwala na wykorzystanie w zaawansowanych aplikacjach z napędami i sterownikami.
Dlaczego warto wybrać moduł Cube67+ DIO4 RS232/485?
- Elastyczność konfiguracji – szybkie rozbudowywanie istniejących instalacji o nowe wejścia/wyjścia oraz interfejsy komunikacyjne bez konieczności wymiany całych systemów sterujących.
- Współpraca z popularnymi magistralami – pełna kompatybilność z Cube67+, EtherNet/IP, PROFIBUS, PROFINET umożliwia łatwą integrację z nowoczesnymi rozwiązaniami przemysłowymi.
- Diagnostyka LED i przez magistralę – natychmiastowy podgląd stanu urządzenia na poziomie modułu i kanału zwiększa poziom bezpieczeństwa i upraszcza konserwację.
- Wysokie parametry elektryczne – obsługa napięcia 24 V DC na liniach UA i US, prąd sumaryczny do 4 A, szybkie filtry wejściowe oraz wydajność przystosowana do wymagających aplikacji.
- Trwałość – odporność na temperatury robocze od 0°C do 55°C oraz na przechowywanie od -20°C do 75°C gwarantuje niezawodność przez cały cykl życia urządzenia.
Typowe zastosowania Cube67+ DIO4 RS232/485
Moduł DIO4 RS232/485 jest rekomendowany do takich zastosowań, jak:
- Modułowe systemy rozproszonych wejść/wyjść na liniach produkcyjnych
- Synchronizacja sygnałów z urządzeń peryferyjnych przez RS232/485
- Integracja czujników, siłowników i urządzeń wykonawczych w jednym, kompaktowym rozwiązaniu
- Modernizacja i rozbudowa instalacji przemysłowych bez konieczności długotrwałych przestojów
Podsumowanie – moduł Cube67+ DIO4 RS232/485 E 4xM12
Cube67+ DIO4 RS232/485 E wyróżnia się wszechstronnością, odpornością na trudne warunki oraz wygodą montażu w kompaktowej formie. Jest to niezawodne rozwiązanie do rozbudowy systemów automatyki oraz szybkiej integracji cyfrowych i analogowych sygnałów procesowych z komunikacją szeregową w środowiskach przemysłowych.
