Cube67+
EtherNet/IP
regulowane przez Machine Options Management (MOM)
Zmienne dla danych wejściowych/wyjściowych
I/O-Mapping
I/O-Check
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
Połącz produkt
Przewód systemowyPokaż wszystko
Przewód zasilającyPokaż wszystko
Przewód sygnałowyPokaż wszystko
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Pobór prądu maks. | 200 mA |
| Prąd sumaryczny UA maks. | 8 A |
| Prąd sumaryczny US maks. | 8 A |
Dane techniczne | Komunikacja przemysłowa
| Machine Option Management | tak |
Komunikacja przemysłowa | Dane magistrali
| Zakres adresów wyjść maks. | 500 Bytes |
| Zakres adresów wejść maks. | 504 Bytes |
Komunikacja przemysłowa | Ethernet/IP
| Adresowanie EtherNet/IP | BOOTP, DHCP, Przełączniki obrotowe |
Komunikacja przemysłowa | IO-Link
| Liczba portów master IO-Link maks. | 128 |
Diagnozy
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
Dane techniczne | Dane mechaniczne
| Number extension modules max. | 32 |
Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 2-otworowe mocowanie śrubowe |
| Wysokość | 151 mm |
| Szerokość | 62 mm |
| Głębokość | 40,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 75 °C |
| Norma produktu | EN 61131-2 |
Parametry zacisków
Connection types
| Typ przyłącza 1 | Internal system connection |
| Typ przyłącza 2 | Port1, Port2 |
| Typ przyłącza 3 | Power In |
| Typ przyłącza 4 | Power Out |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 6 |
| PIN 1 | 24 V DC (UA) |
| PIN 2 | 24 V DC (US) |
| PIN 3 | 0 V |
| PIN 4 | Bus internal |
| PIN 5 | Bus internal |
| PIN 6 | 0 V |
Typ przyłącza 2
| Typ montażu | włożone, przykręcone |
| Moment obrotowy | 0,6 Nm |
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | D |
| Liczba biegunów | 4 |
| PIN 1 | TD + |
| PIN 2 | RD + |
| PIN 3 | TD - |
| PIN 4 | RD - |
Typ przyłącza 3
| Family construction form | 7/8" |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 5 |
| PIN 1 | 0 V |
| PIN 2 | 0 V |
| PIN 3 | PE |
| PIN 4 | 24 V DC (US) |
| PIN 5 | 24 V DC (UA) |
Typ przyłącza 4
| Family construction form | 7/8" |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 5 |
| PIN 1 | 0 V |
| PIN 2 | 0 V |
| PIN 3 | PE |
| PIN 4 | 24 V DC (US) |
| PIN 5 | 24 V DC (UA) |

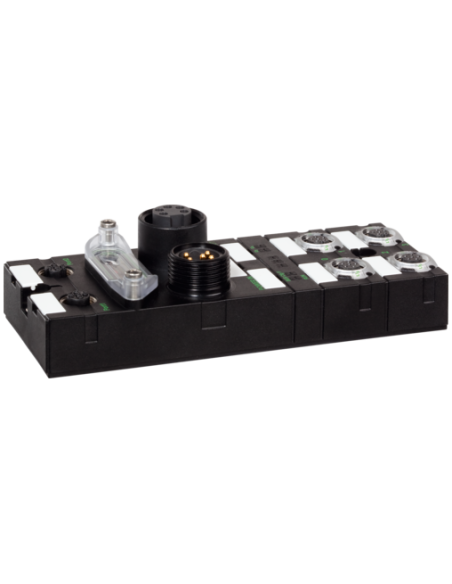

Węzeł sieciowy Cube67+ Ethernet/IP BN-E V2 56535 – Moduł przemysłowy do zaawansowanych aplikacji automatyki
Węzeł sieciowy Cube67+ Ethernet/IP BN-E V2 o kodzie produktu 56535 to moduł stworzony do profesjonalnych zastosowań w automatyce przemysłowej. Produkt został zaprojektowany do integracji w zdecentralizowanych systemach sterowania, co umożliwia elastyczne oraz wydajne zarządzanie sygnałami w środowisku przemysłowym. Obudowa została w pełni zalana, co zapewnia wysoki poziom ochrony IP67, umożliwiając instalację bezpośrednio w trudnych warunkach produkcyjnych.
Kluczowe zalety i zastosowania węzła sieciowego Cube67+ Ethernet/IP
- Wysoka odporność środowiskowa – stopień ochrony IP67 umożliwia bezpośredni montaż na maszynie oraz pracę w warunkach zapylenia i wilgoci.
- Zaawansowana komunikacja przemysłowa dzięki obsłudze protokołów EtherNet/IP oraz IO-Link, co pozwala na integrację z systemami automatyki różnych producentów.
- Elastyczne zarządzanie wejściami/wyjściami – obsługuje do 32 modułów rozszerzeń oraz adresowanie do 504 bajtów wejść i 500 bajtów wyjść, co czyni urządzenie idealnym do rozbudowanych aplikacji maszynowych.
- Wysoki poziom diagnostyki – funkcje takie jak diagnostyka zasilania, przeciążenia, zwarć oraz sygnalizacja LED na każdym module i kanale podnoszą bezpieczeństwo i ułatwiają serwisowanie.
- Proste i szybkie uruchomienie dzięki funkcjom BOOTP, DHCP oraz przełącznikom obrotowym, które umożliwiają łatwą integrację w istniejących sieciach przemysłowych.
- Kompatybilność z szerokim zakresem akcesoriów – dostępność różnych przewodów systemowych, zasilających oraz sygnałowych, zoptymalizowanych do pracy z Cube67+.
Typowe zastosowania węzła sieciowego Cube67+ w przemyśle
Węzeł sieciowy Cube67+ Ethernet/IP BN-E V2 sprawdza się doskonale w rozproszonych systemach automatyki, gdzie wymagana jest decentralizacja sterowania oraz redukcja okablowania. Typowe zastosowania obejmują:
- Automatyzację maszyn produkcyjnych w branży motoryzacyjnej, spożywczej i opakowaniowej, gdzie niezawodność oraz błyskawiczna komunikacja mają kluczowe znaczenie.
- Systemy przenośników i linie montażowe – możliwość szybkiego podłączania zdalnych modułów IO pozwala na elastyczne dostosowanie układu do zmieniających się potrzeb produkcji.
- Robotykę przemysłową – integracja licznych czujników i elementów wykonawczych przez jeden moduł sieciowy znacząco upraszcza projektowanie oraz serwis.
- Linie pakujące, sortujące i magazynowe – zapewnienie niezawodnej komunikacji nawet w trudnych warunkach przemysłowych.
Najważniejsze cechy techniczne i konstrukcyjne Cube67+ Ethernet/IP BN-E V2

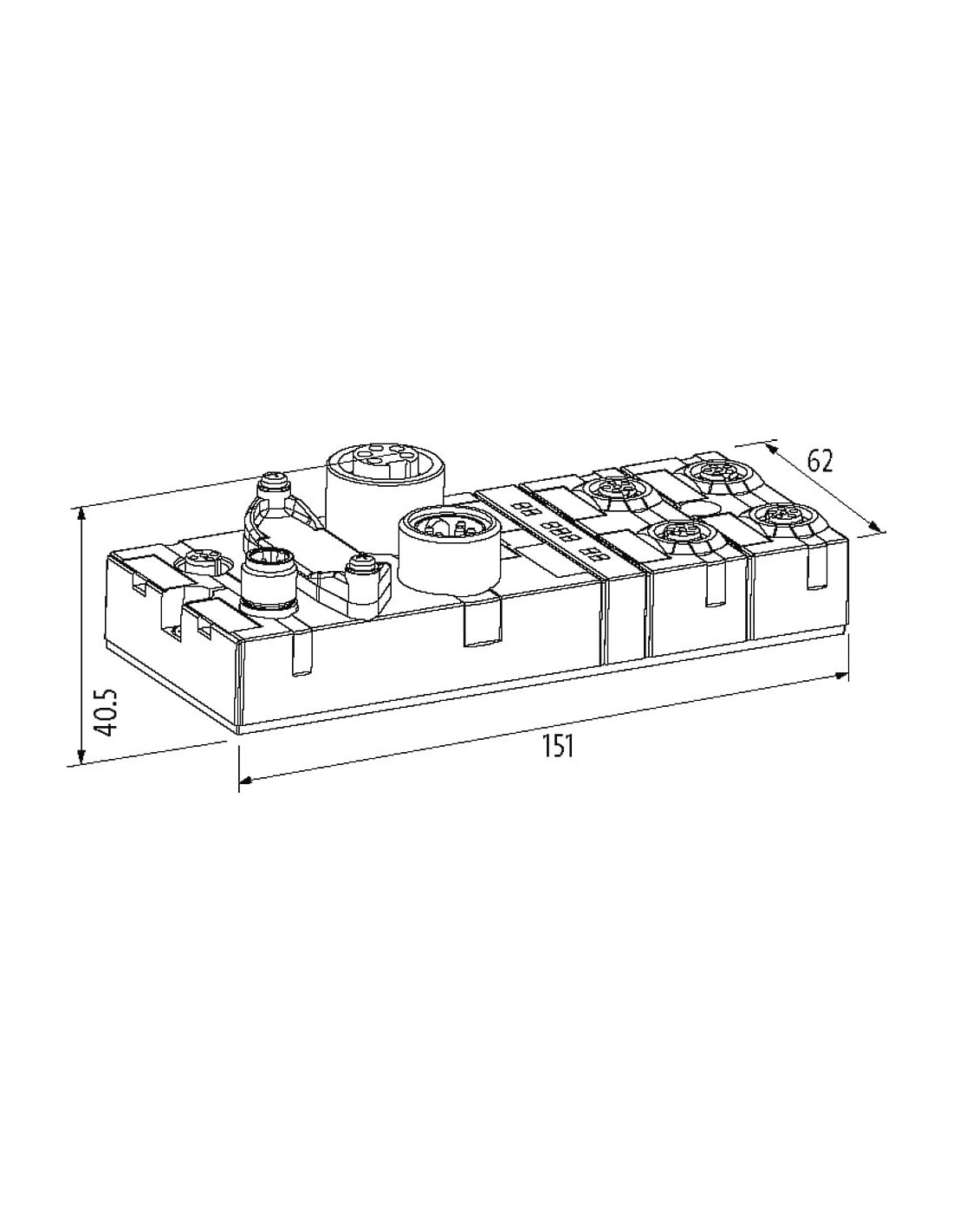

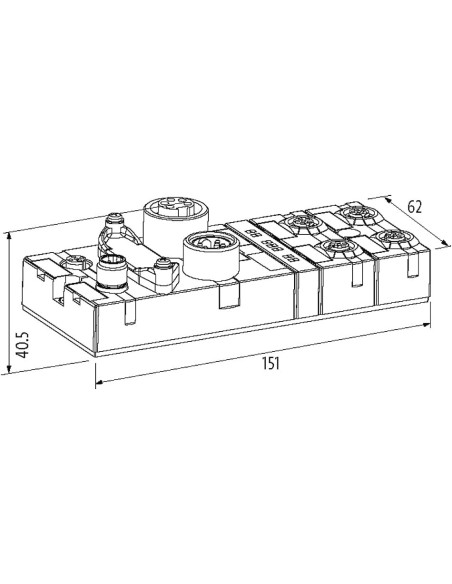

Węzeł sieciowy Cube67+ Ethernet/IP charakteryzuje się zwartą, wytrzymałą obudową o wymiarach 151 x 62 x 40,5 mm, co pozwala na montaż nawet w ograniczonych przestrzeniach. Konstrukcja z dwoma otworami śrubowymi zapewnia stabilne i pewne mocowanie. Produkt jest zgodny z wymaganiami normy EN 61131-2 oraz posiada szereg certyfikatów potwierdzających jakość i bezpieczeństwo użytkowania w systemach automatyki.
Węzeł wyposażony jest w cztery typy połączeń: wewnętrzne połączenie systemowe (M12 6-biegunowe), dwa porty komunikacyjne Ethernet (M12 4-biegunowe, D-kodowanie) oraz wejście i wyjście zasilania (7/8", 5-biegunowe). Schematy pinów i kolorystyka uchwytów stykowych ułatwiają prawidłowe podłączanie przewodów i szybkie uruchomienie węzła w docelowym systemie.
Podsumowanie
Cube67+ Ethernet/IP BN-E V2 56535 to zaawansowany moduł sieciowy, który umożliwia elastyczne, niezawodne i wydajne zarządzanie sygnałami w złożonych systemach przemysłowych. Produkt jest idealnym wyborem dla integratorów i producentów maszyn poszukujących rozwiązań do rozproszonej automatyzacji, które gwarantują odporność, szybki montaż i wysoką funkcjonalność.
