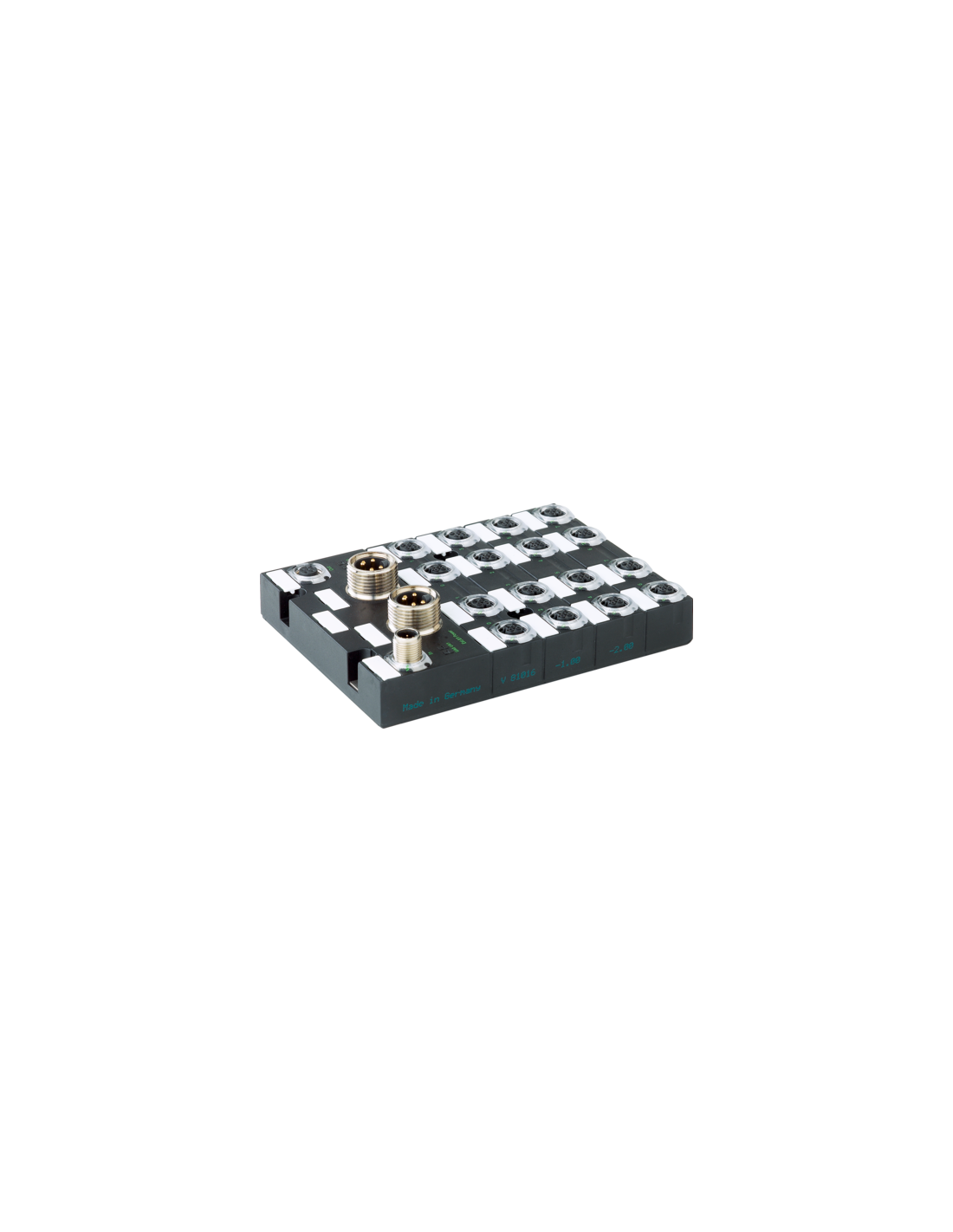

DIO16 - 1.6 A DO16 - 2 A (E) - 16× M12
Cyfrowe wejścia/wyjścia (multifunkcyjne)
Konektory znajdują się w zakładce "Technika podłączania".
Obudowa jest całkowicie zalana.
Połącz produkt
Przewód systemowyPokaż wszystko
Przewód zasilającyPokaż wszystko
Dane elektryczne | Zasilanie
| Napięcie robocze DC | 24 V |
| Napięcie robocze US DC | 24 V |
| Pobór prądu maks. | 50 mA |
| Prąd sumaryczny UA maks. | 4 A |
| Prąd sumaryczny US maks. | 4 A |
Dane elektryczne | Wejście
| Odporność na przeciążenie | tak |
| odporny na zwarcie | tak |
| Type input | PNP, for 3-wire sensors or mechanical switches |
| Filtr czasu wejścia | 1 ms |
| Prąd czujnika US na wejście maks. | 0,2 A |
Dane elektryczne | Wyjście
| Current actuator side 1 max. | 1,6 A |
| Current actuator side 2 max. | 2 A |
| Współczynnik jednoczesności na wyjście | 50 % |
| Obciążenie lamp strona 1 maks. | 30 W |
| Obciążenie lamp strona 2 maks. | 40 W |
Diagnozy
| Ostrzeżenie aktuatora | na kanał przez LED i magistralę |
| Diagnostyka | Under voltage, brak napięcia |
| Diagnostyka przez magistralę | na moduł i kanał |
| Diagnostyka przez LED | na moduł i kanał |
| Diagnoza zwarciowa | tak |
| Wyświetlacz LED | Połączenie Ethernet/ Transfer danych |
| Diagnoza przeciążenia | tak |
Ochrona urządzenia | Elektryczna
| Stopień ochrony (EN IEC 60529) | IP67 |
| Odporność na przeciążenie | tak |

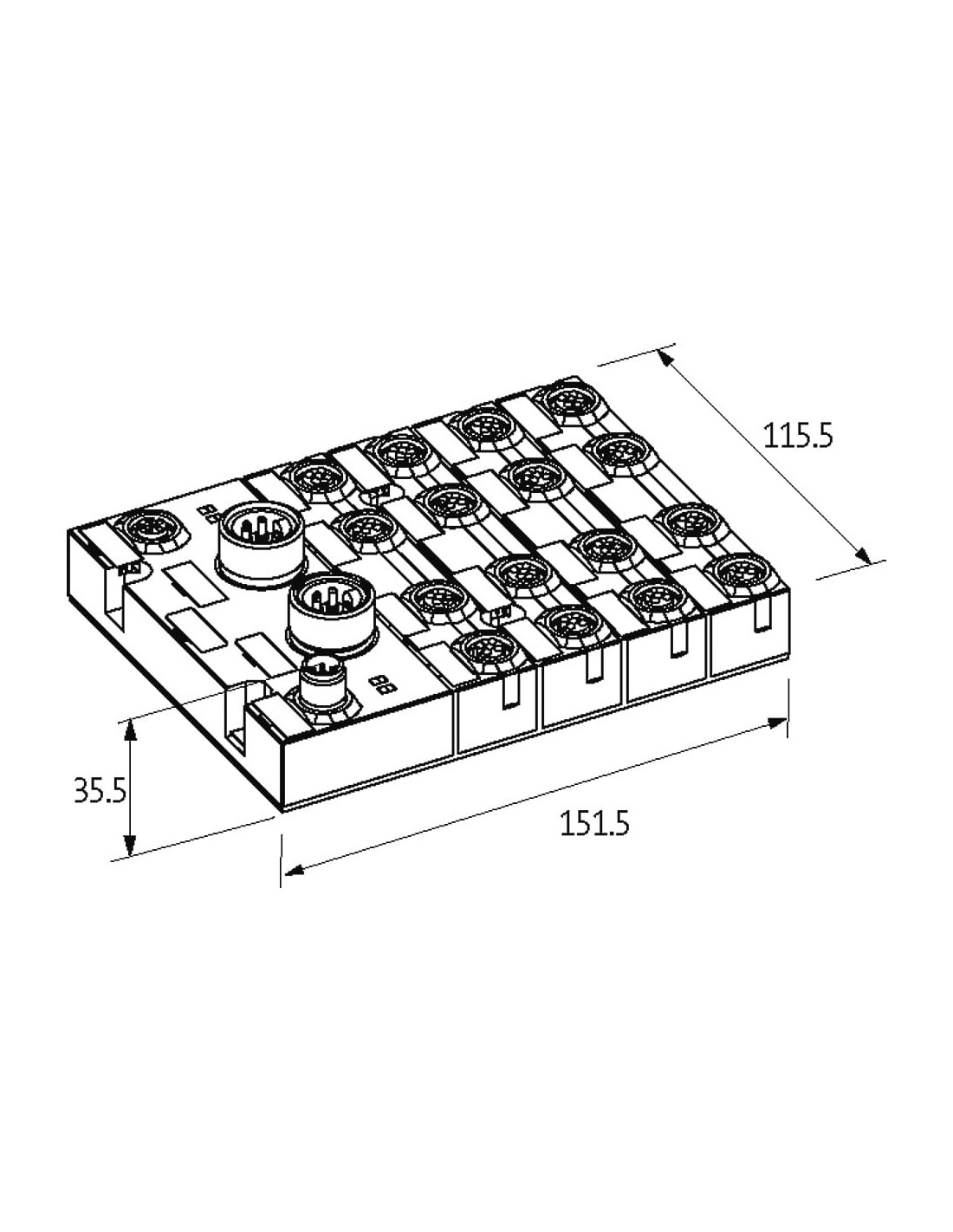

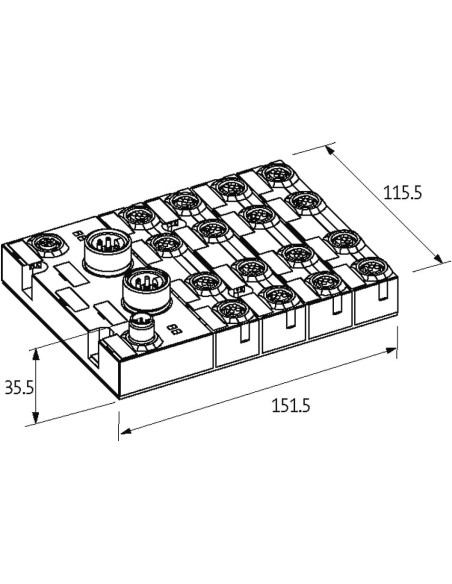

Dane mechaniczne | Dane montażowe
| Suitable for mounting type | 4-otworowe mocowanie śrubowe |
| Wysokość | 151,5 mm |
| Szerokość | 115,5 mm |
| Głębokość | 35,5 mm |
Warunki otoczenia | Klimatyczne
| Temperatura robocza min. | 0 °C |
| Temperatura robocza maks. | 55 °C |
| Temperatura przechowywania min. | -20 °C |
| Temperatura przechowywania maks. | 75 °C |
| Norma produktu | EN 61131-2 |
Parametry zacisków
Connection types
| Typ przyłącza 1 | 0-7 |
| Typ przyłącza 2 | 0-7 |
| Typ przyłącza 3 | Bus In |
| Typ przyłącza 4 | Bus Out |
| Typ przyłącza 5 | Power In (UA 0) (UA 1) |
| Connection type 6 | Power In (UA 2) (UA 3) |
Typ przyłącza 1
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | 24 V DC (US) |
| PIN 2 | DI / DO / Diag |
| PIN 3 | 0 V |
| PIN 4 | DI / DO |
| PIN 5 | PE |
Typ przyłącza 2
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 5 |
| PIN 1 | n.c. |
| PIN 2 | DO |
| PIN 3 | 0 V |
| PIN 4 | DO |
| PIN 5 | PE |
Typ przyłącza 3
| Family construction form | M12 |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 6 |
| PIN 1 | 24 V DC (UA) |
| PIN 2 | 24 V DC (US) |
| PIN 3 | 0 V |
| PIN 4 | Bus internal |
| PIN 5 | Bus internal |
| PIN 6 | 0 V |
Typ przyłącza 4
| Family construction form | M12 |
| Gender | female |
| Kolor uchwytu stykowego | czarny |
| Kodowanie | A |
| Liczba biegunów | 6 |
| PIN 1 | 24 V DC (UA) |
| PIN 2 | 24 V DC (US) |
| PIN 3 | 0 V |
| PIN 4 | Bus internal |
| PIN 5 | Bus internal |
| PIN 6 | 0 V |
Typ przyłącza 5
| Family construction form | 7/8" |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 5 |
| PIN 1 | 0 V |
| PIN 2 | 0 V |
| PIN 3 | PE |
| PIN 4 | 24 V DC (UA 0) |
| PIN 5 | 24 V DC (UA 1) |
Connection type 6
| Family construction form | 7/8" |
| Gender | male |
| Kolor uchwytu stykowego | czarny |
| Liczba biegunów | 5 |
| PIN 1 | 0 V |
| PIN 2 | 0 V |
| PIN 3 | PE |
| PIN 4 | 24 V DC (UA 2) |
| PIN 5 | 24 V DC (UA 3) |

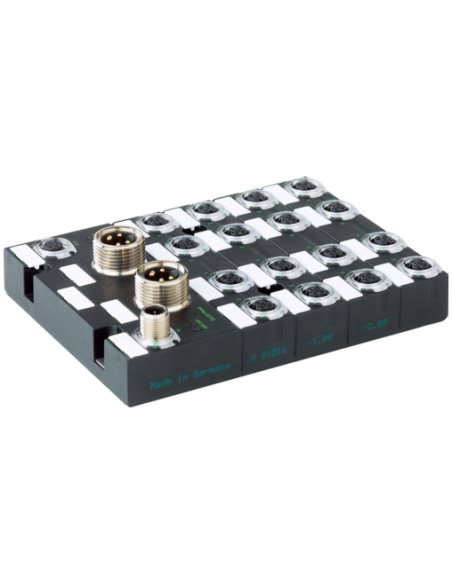

Moduł sieciowy Cube67 DIO16 DO16 E 16xM12 – rozwiązanie dla automatyki przemysłowej
Moduł sieciowy Cube67 DIO16 DO16 E 16xM12 o kodzie produktu 56641 to zaawansowane urządzenie rozszerzające, zaprojektowane z myślą o nowoczesnych systemach automatyki przemysłowej, w których wymagana jest duża liczba wejść i wyjść cyfrowych oraz wysoka niezawodność.
Moduł umożliwia łatwą i bezpieczną integrację z istniejącymi systemami, dzięki standardowi M12 dla wszystkich złączy. Zastosowanie wielofunkcyjnych wejść/wyjść cyfrowych pozwala na uniwersalne wykorzystanie zarówno dla czujników, jak i elementów wykonawczych o różnych wymaganiach prądowych.
Najważniejsze zalety modułu Cube67 16xM12
- Wysoka gęstość sygnałów – aż 16 wejść/wyjść cyfrowych oraz 16 wyjść cyfrowych, każdy port z możliwością konfiguracji.
- Standard przemysłowy M12 – złącza o wysokiej odporności mechanicznej i elektrycznej, przystosowane do pracy w trudnych warunkach.
- Hermetyczna obudowa zalewana (IP67) – pełna ochrona przed pyłem i strumieniami wody, co umożliwia stosowanie w warunkach dużej wilgotności i zapylenia.
- Odporność na przeciążenia i zwarcia – wbudowane zabezpieczenia chronią moduł oraz podłączone urządzenia przed uszkodzeniami.
- Zaawansowana diagnostyka – kontrola stanu pracy za pomocą diod LED oraz magistrali, szybka identyfikacja błędów i stanów awaryjnych.
- Uniwersalność montażu – kompaktowe wymiary oraz łatwe czterootworowe mocowanie śrubowe.
Możliwości wykorzystania i typowe zastosowania
Moduł Cube67 DIO16 DO16 E 16xM12 to doskonały wybór do:
- Systemów sterowania maszyn i linii produkcyjnych – rozproszone wprowadzanie i zbieranie sygnałów cyfrowych bezpośrednio w środowisku przemysłowym.
- Automatyki pakowania oraz logistyki – obsługa czujników i siłowników, kontrola obecności, położenia czy aktywności elementów.
- Przemysłu motoryzacyjnego, spożywczego i farmaceutycznego – wysoka odporność na czynniki zewnętrzne oraz spełnienie norm bezpieczeństwa i niezawodności.
- Modernizacji istniejących instalacji – łatwa rozbudowa liczby sygnałów wejściowych i wyjściowych bez znacznych ingerencji w infrastrukturę okablowania.
Zaawansowane funkcje i bezpieczeństwo
Dzięki obsłudze zasilania 24 V DC i wysokiej przepustowości prądowej, moduł umożliwia bezpieczne współdziałanie z różnorodnymi urządzeniami. Oferuje podwójną ochronę elektryczną poprzez niezależne zasilanie wejść i wyjść, a także wskaźniki LED informujące o połączeniu i transferze danych. Zastosowane standardy, takie jak EN 61131-2, gwarantują kompatybilność z nowoczesnymi systemami automatyki.
Wytrzymałość i trwałość modułu Cube67
Dzięki wysokiemu stopniowi ochrony IP67, urządzenie doskonale sprawdza się w wymagających środowiskach przemysłowych, chroniąc elektronikę przed czynnikami zewnętrznymi oraz uszkodzeniami mechanicznymi. Konstrukcja „Made in Germany” zapewnia długotrwałą, niezawodną pracę.
Podsumowanie
Cube67 DIO16 DO16 E 16xM12 (kod 56641) to nowoczesny i niezawodny moduł rozszerzający, idealny do rozproszonych systemów automatyki. Kompaktowe wymiary, szerokie możliwości konfiguracji oraz bogata diagnostyka czynią go uniwersalnym narzędziem w każdej nowoczesnej instalacji przemysłowej.
